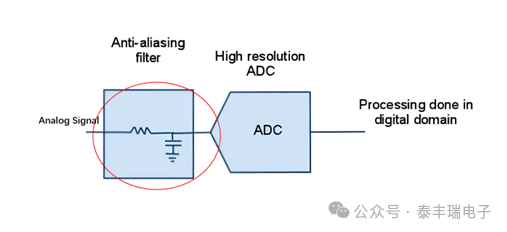

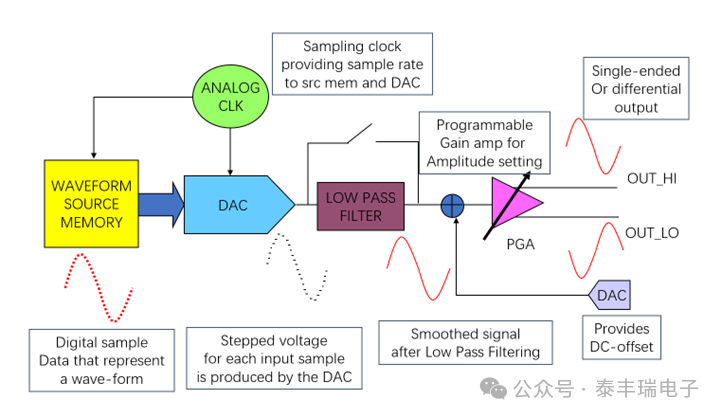

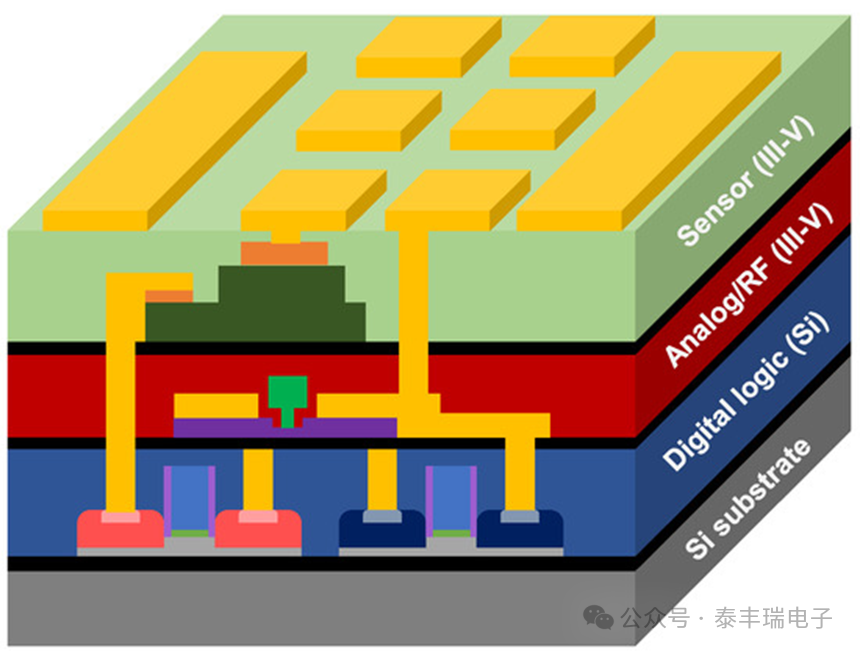

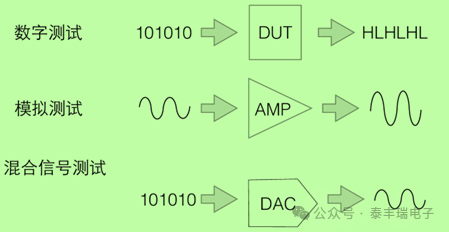

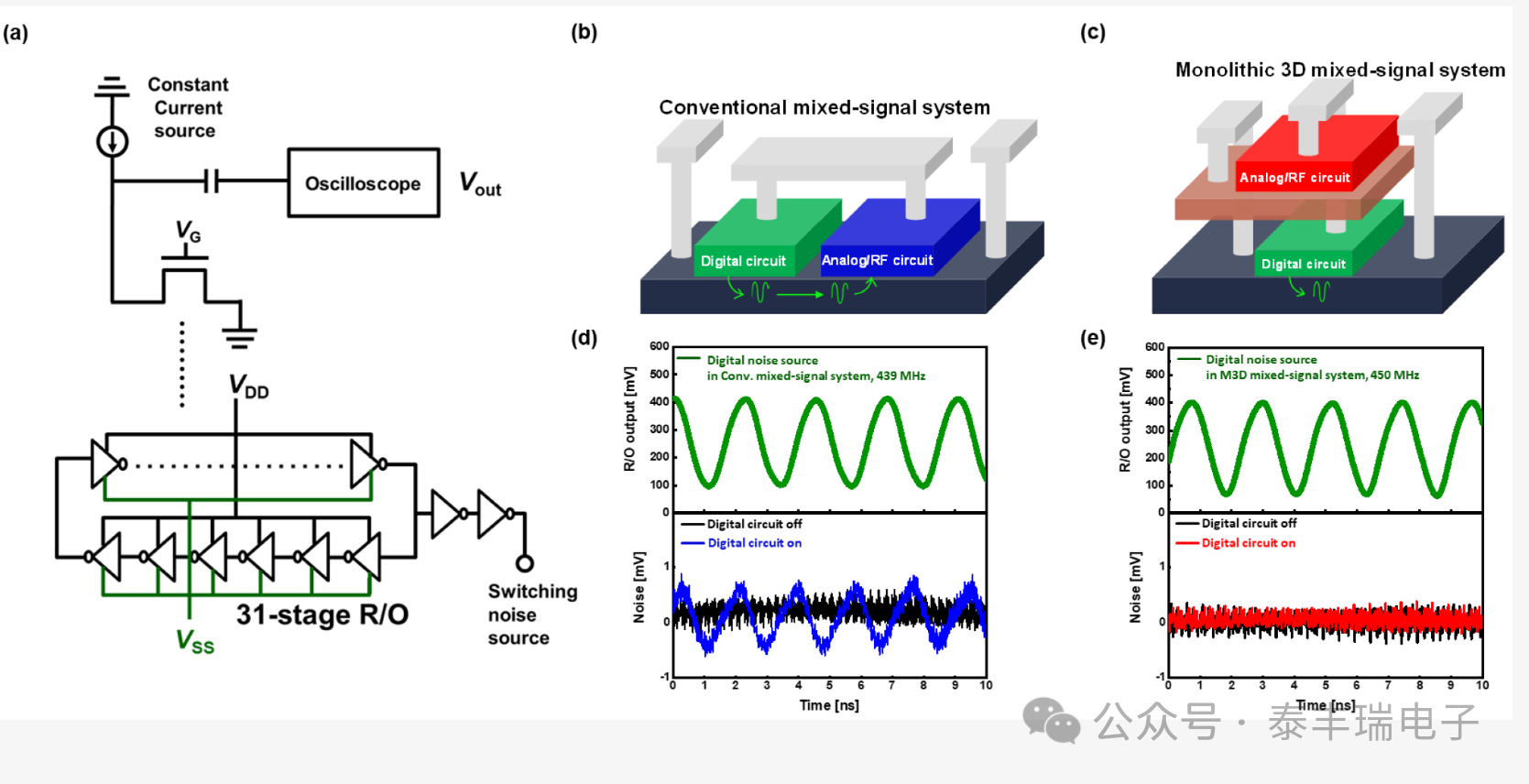

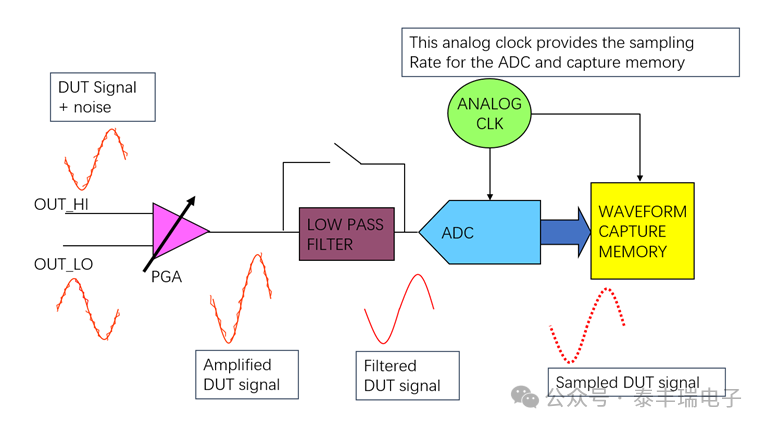

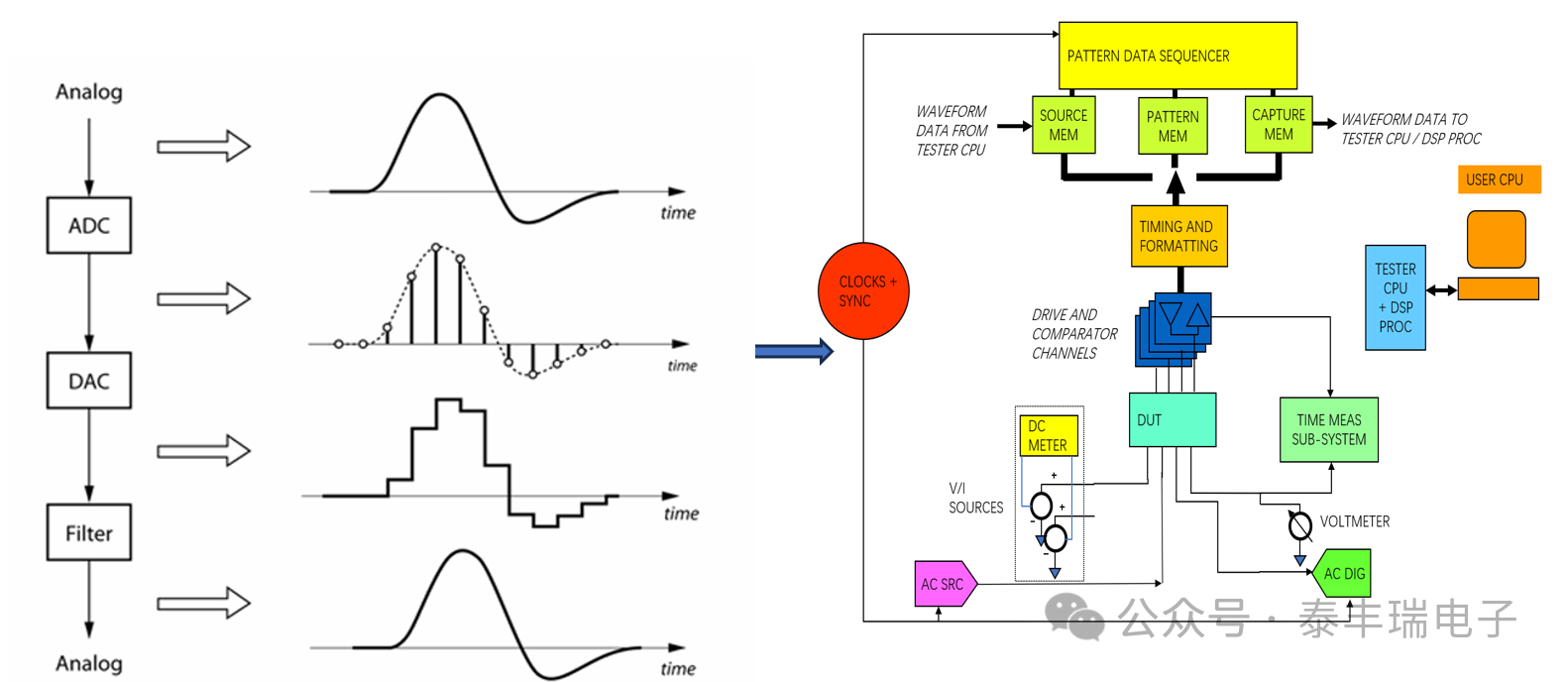

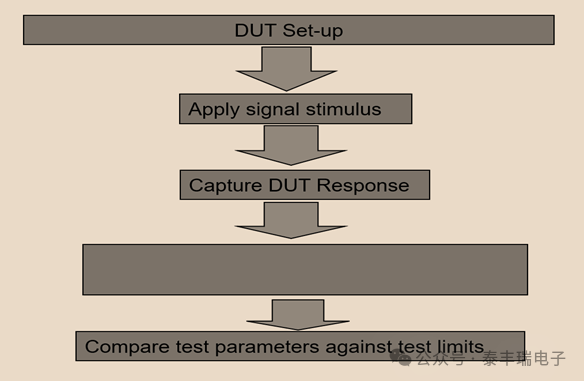

 混合信号测试基础知识 混合信号 混合信号包含模拟信号和数字信号。处理混合信号的器件通常包括 ADC、DAC、模拟开关和多路复用器、采样保持放大器等。 作为其中的一部分，模拟信号是我们在现实世界中使用的信号，例如语音或温度，它在时间和幅度上都是连续的。要将模拟信号处理到计算机中，我们需要将它们转换为数字信号，因为它在时间和幅度上都是离散的。  图1 异构和单片 3D 集成系统的概念图，包括数字逻辑（蓝色层，Si 技术）、模拟/RF（红色层，III-V 技术）和传感器（绿色层，III-V 技术）  在对信号进行采样时， 来获得最小采样频率： Fs≥2F 必须以高于最高目标频率两倍的速率进行采样，以便能够从样本中重新创建信号并避免丢失信息。  通用混合信号测试仪的架构  在通用混合信号测试仪中，AWG（AC src）和WD（AC dig）都通过通道板的继电器互连连接到 DUT。 任意波形发生器 （AWG） 任意波形发生器 （AWG）是一种低失真信号发生器。它包含一个 DAC，用于从数字数据生成模拟信号。  LPF（Low Pass Filter）用于平滑波形并去除高频分量。给定波形的一组数据点存储在波形源内存中，每次发生 clock 时，都会有一个数据点传递给 DAC。 AWG的重要参数： 1最大峰峰值电压输出 2波形分辨率 （DAC 分辨率） 3带宽 4波形源存储深度 5输出阻抗 6噪声、THD、SNR 波形数字化仪 （WD） 波形数字化器 （WD）对模拟信号进行采样，并将其转换为数字值。它执行与 AWG 相反的作。它将模拟信号转换为代表原始模拟信号的数字样本。  低通滤波器限制信号的带宽，以去除不需要的频率分量，如噪声和杂散，还通过衰减在ADC转换期间混叠到滤波器通带中的杂散来提供抗混叠。 WD的重要参数： 1 最大峰峰值输入电压范围 2 波形分辨率 （ADC 分辨率） 3最大峰峰值电压输出 4带宽 5 波形捕获存储深度 6输入阻抗input Impedance 7噪声、THD、SNR、杂散 时钟 模拟和数字时钟源自system wide reference clock如果没有clock synchronization信号，则timing offset可能会导致不正确的结果。 数字信号处理器 （DSP） 数字信号处理器（DSP）是一种专用的微处理器，用于对数字数组执行数学运算。在DSP上执行DFT和FFT 等各种算法，以将时域信息转换为频域信息。 DSP的架构经过优化，允许快速乘法、求和、对数计算、平方和平方根计算。  测试仪将通过数据总线将存储的捕获信号传输到DSP处理器。  （a）衬底数字干涉测量装置 （b）常规 （c）单片3D集成数模/射频混合信号 IC的原理图 （d）传统 （e） 单片3D集成数模/射频混合信号 IC中的衬底数字干涉分析结果 |
