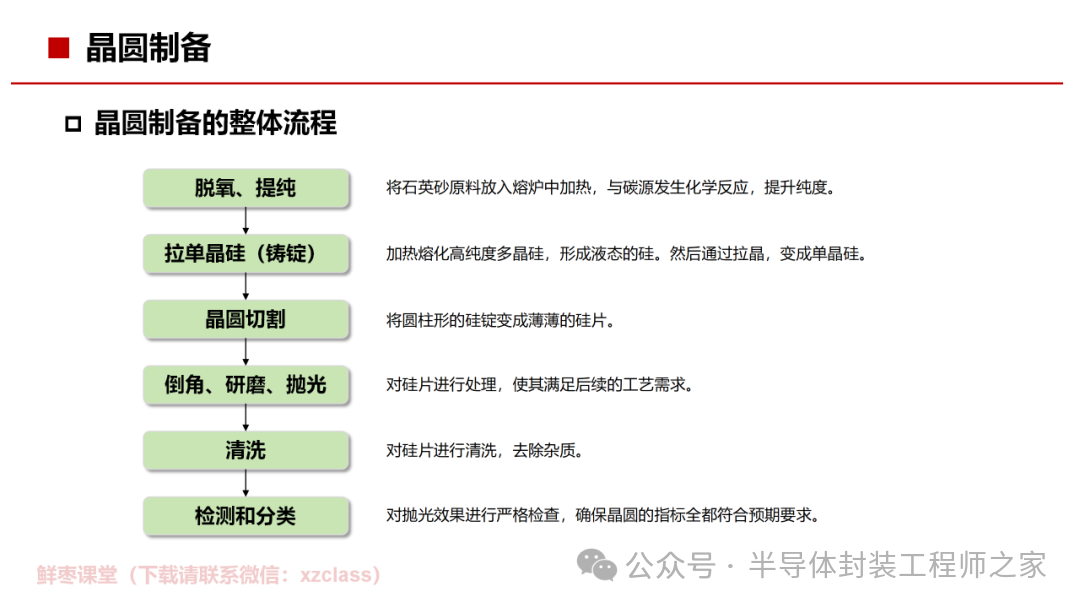

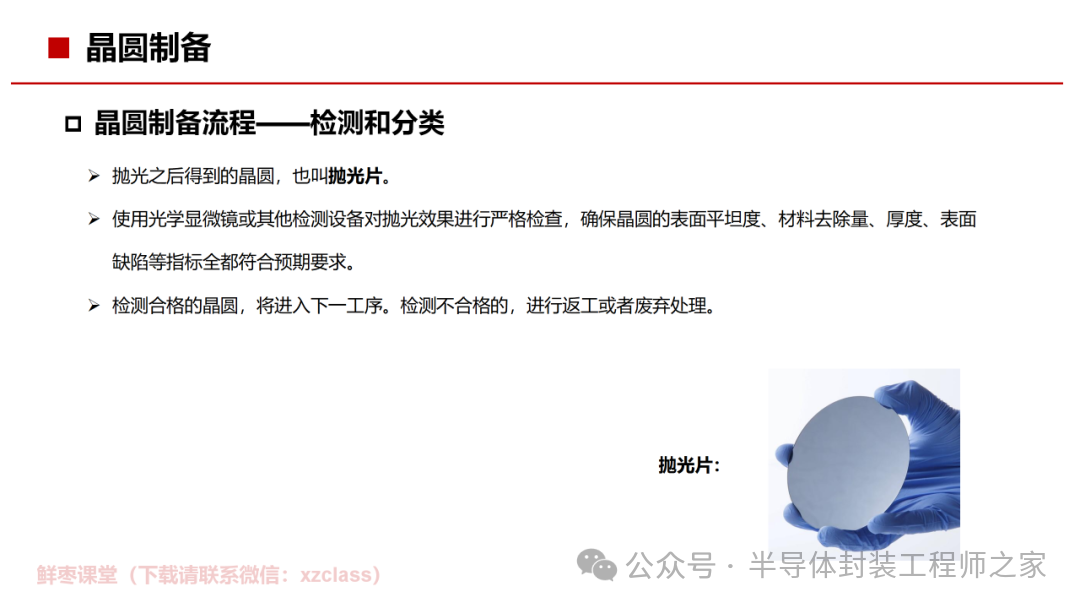

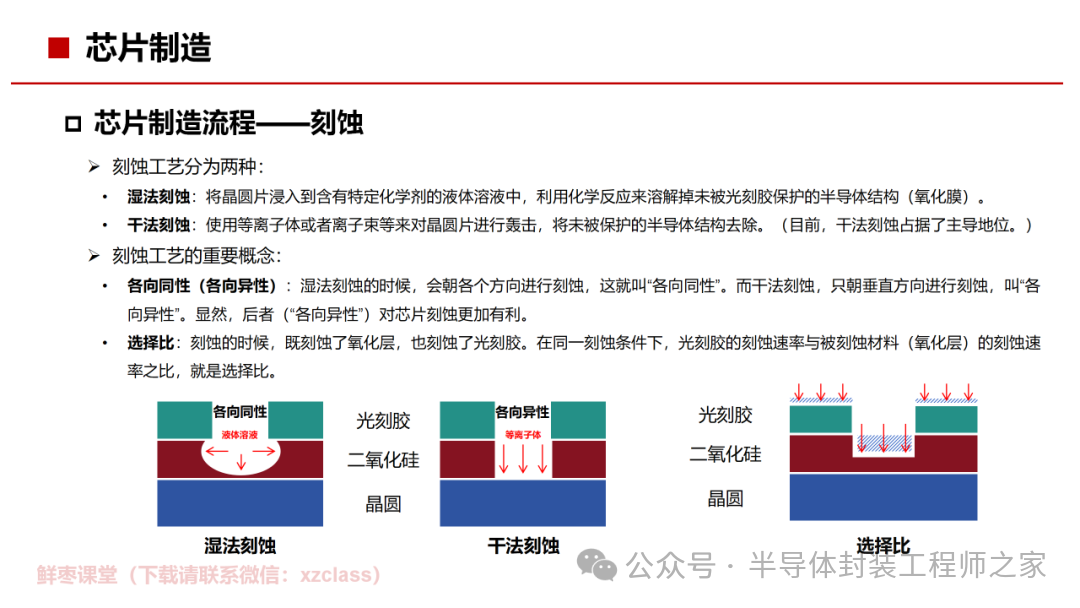

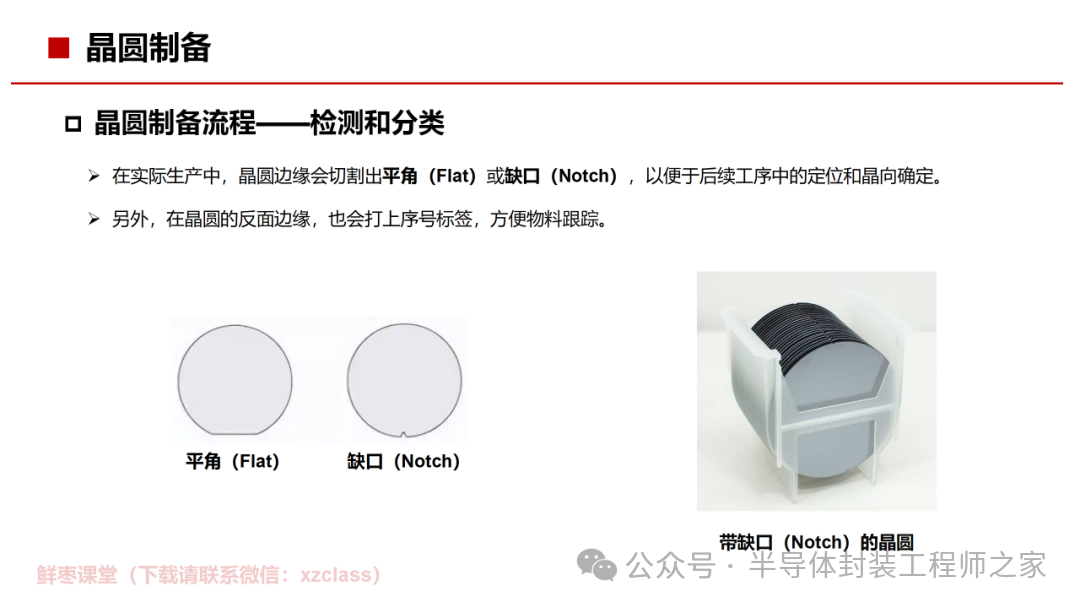

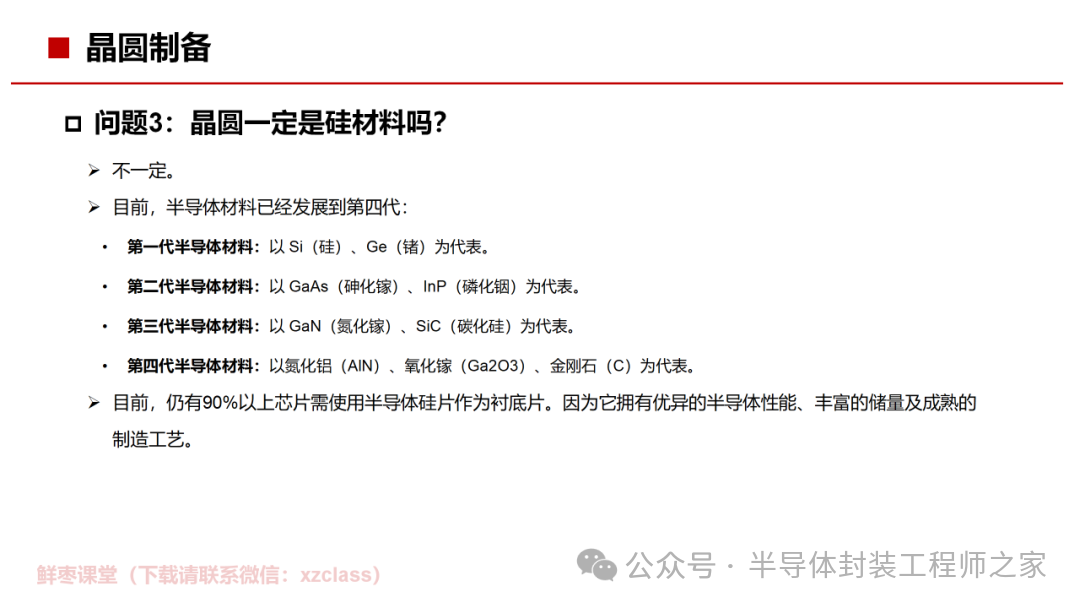

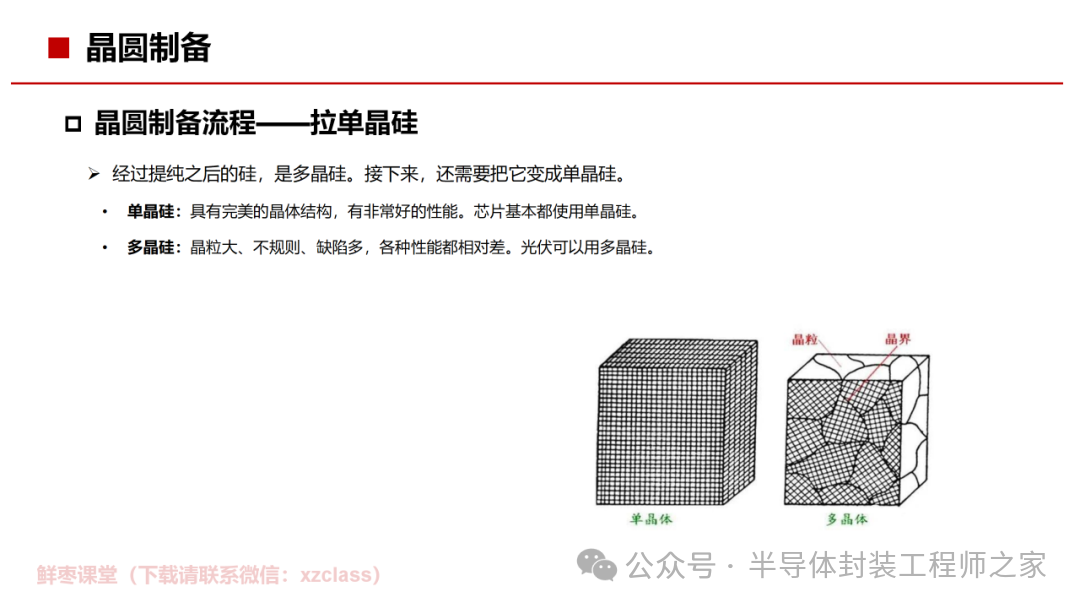

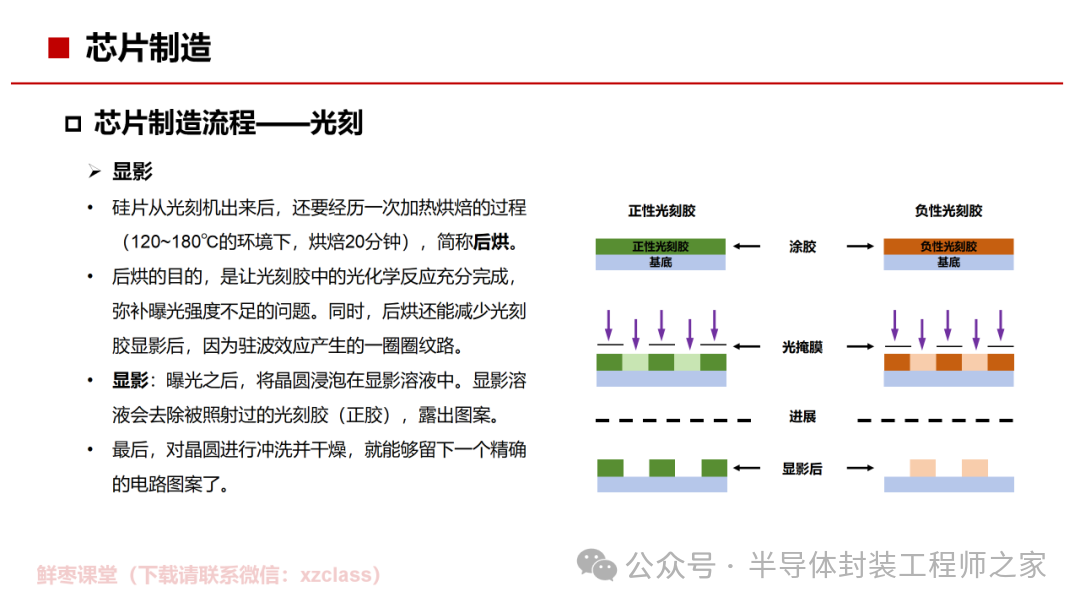

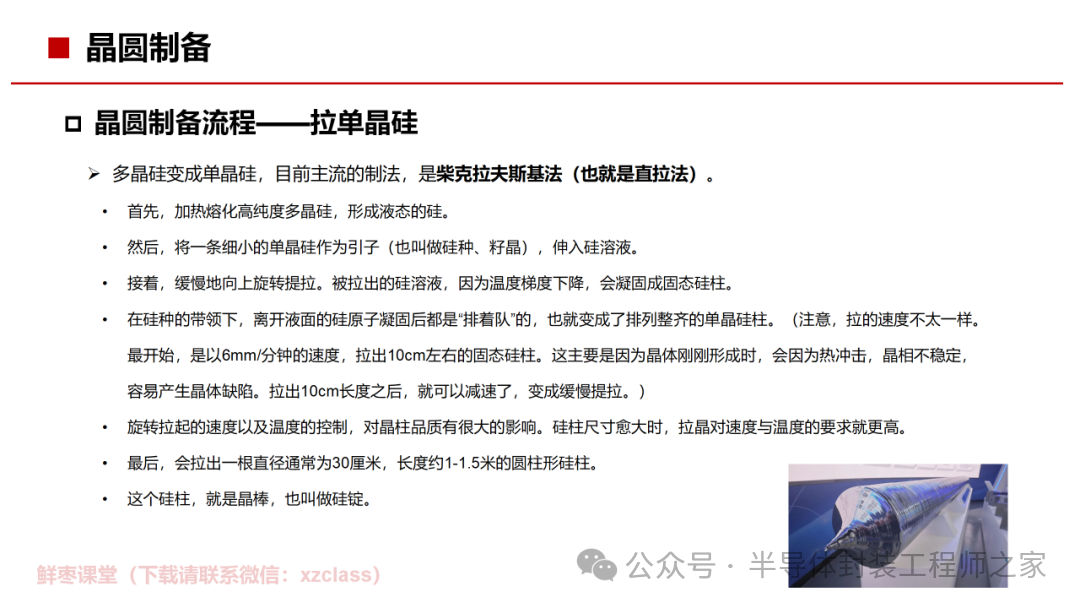

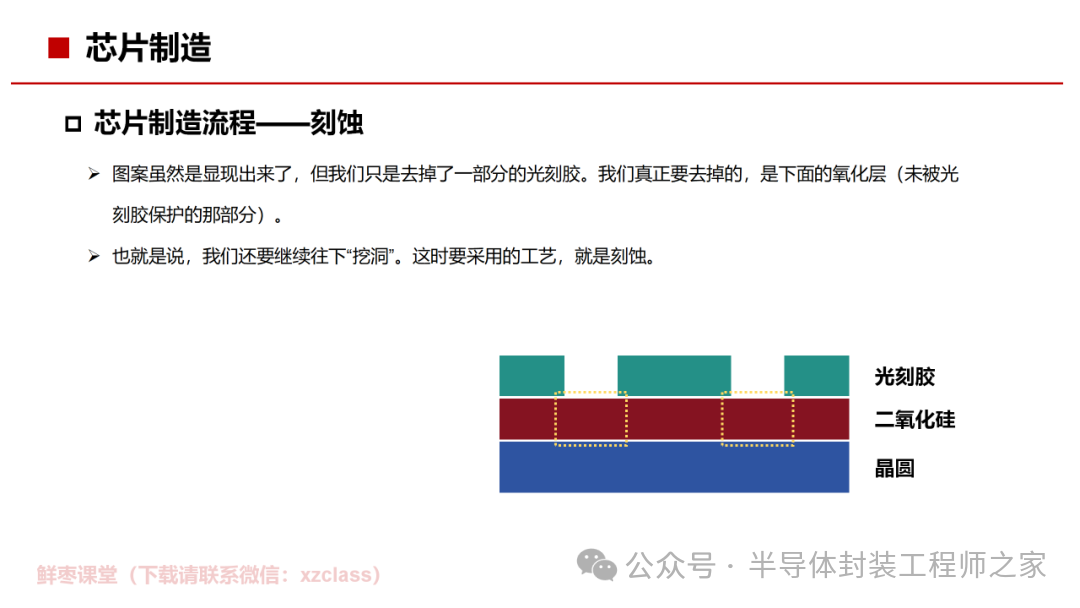

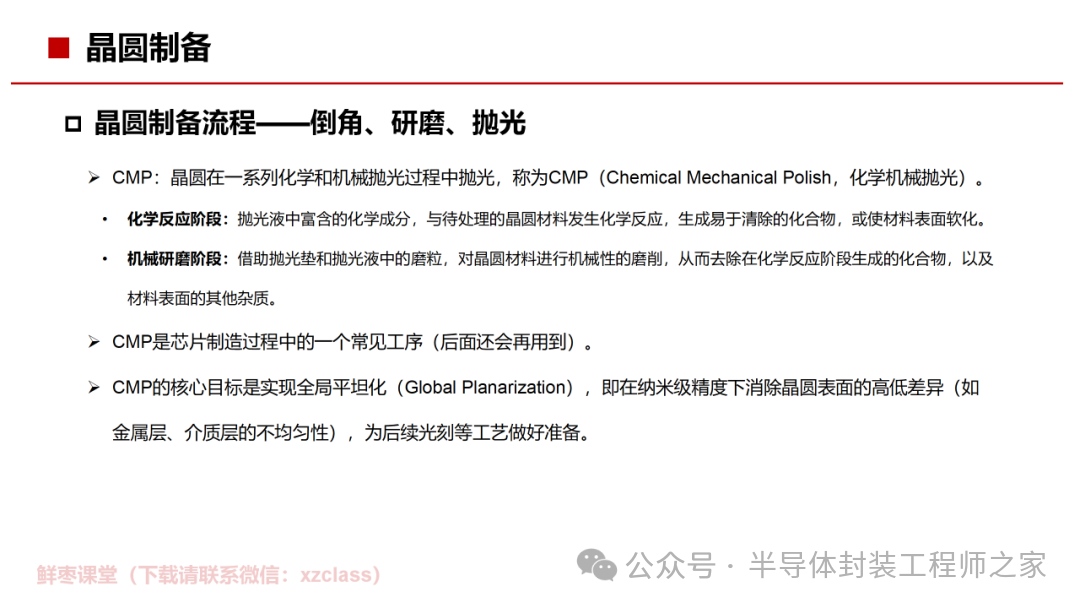

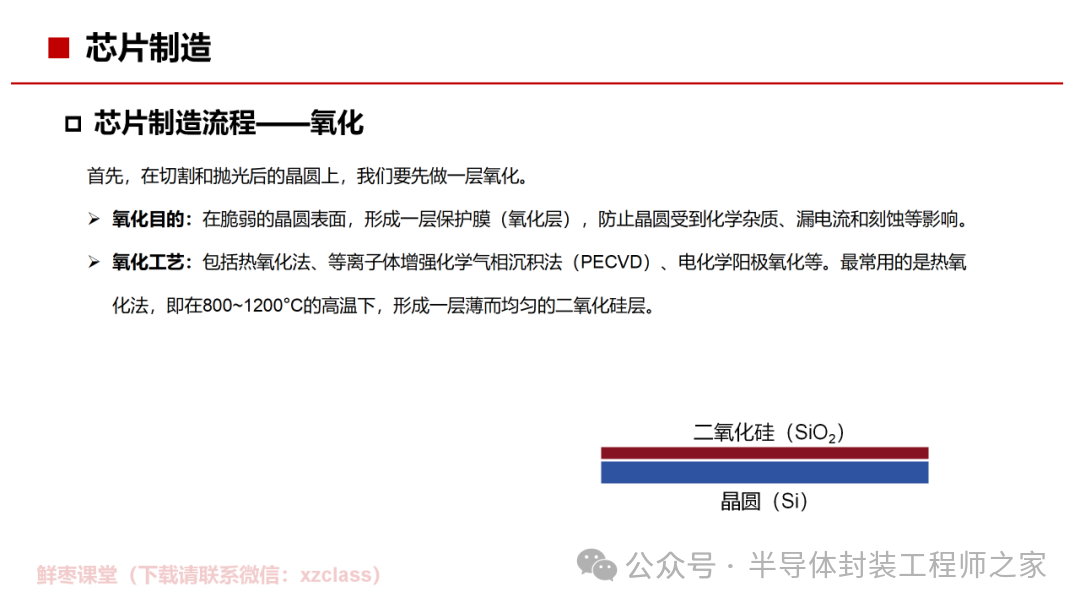

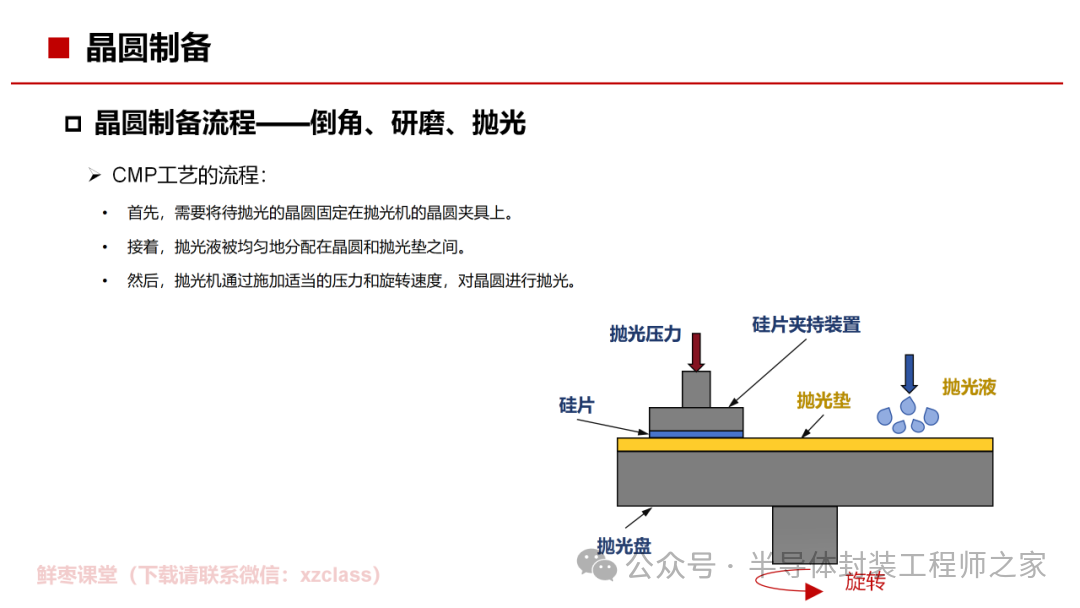

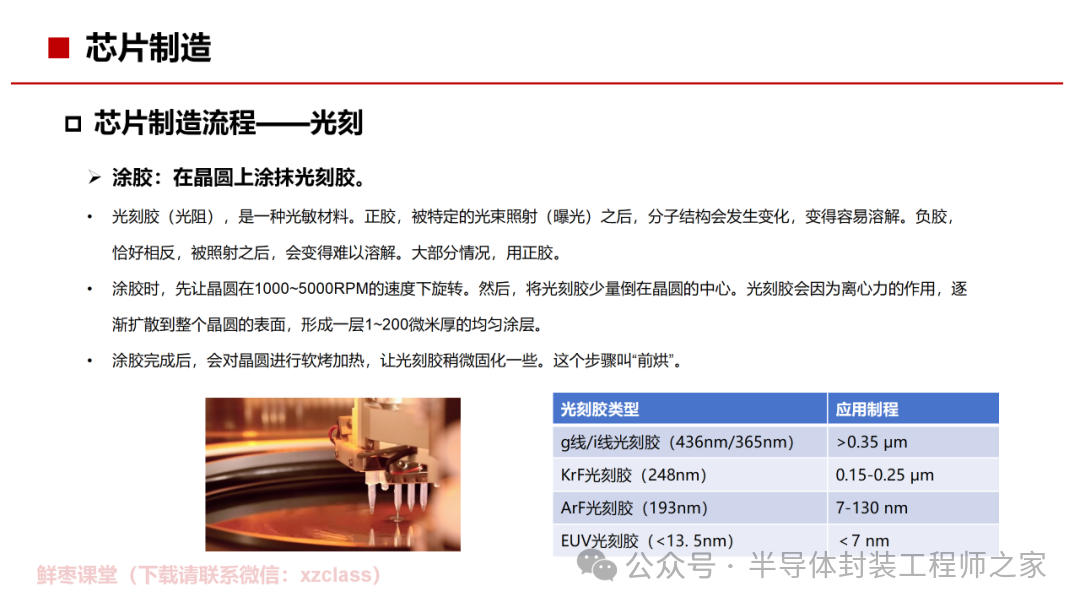

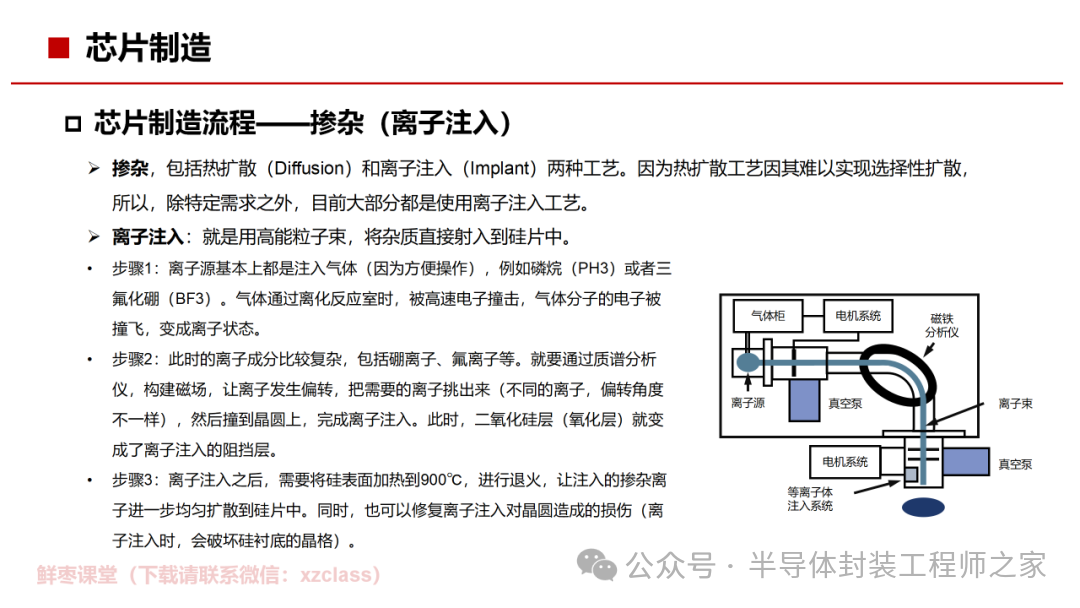

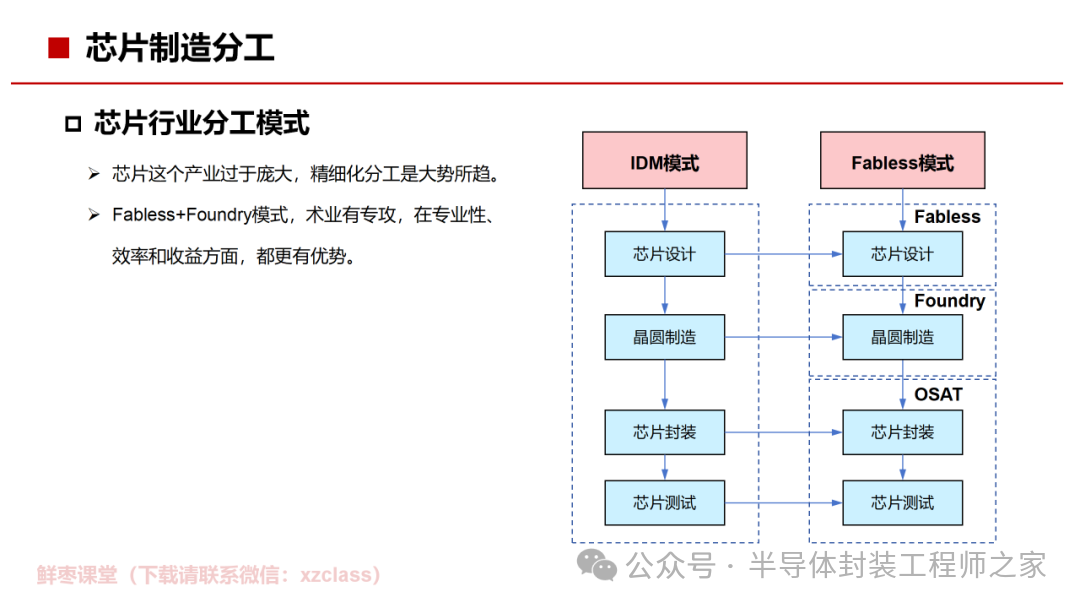

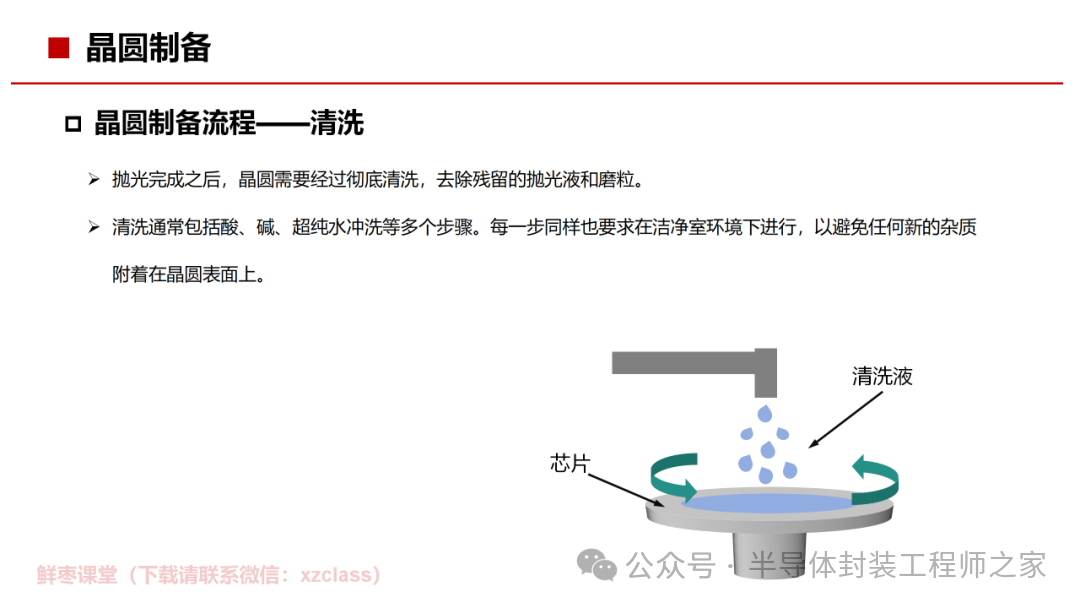

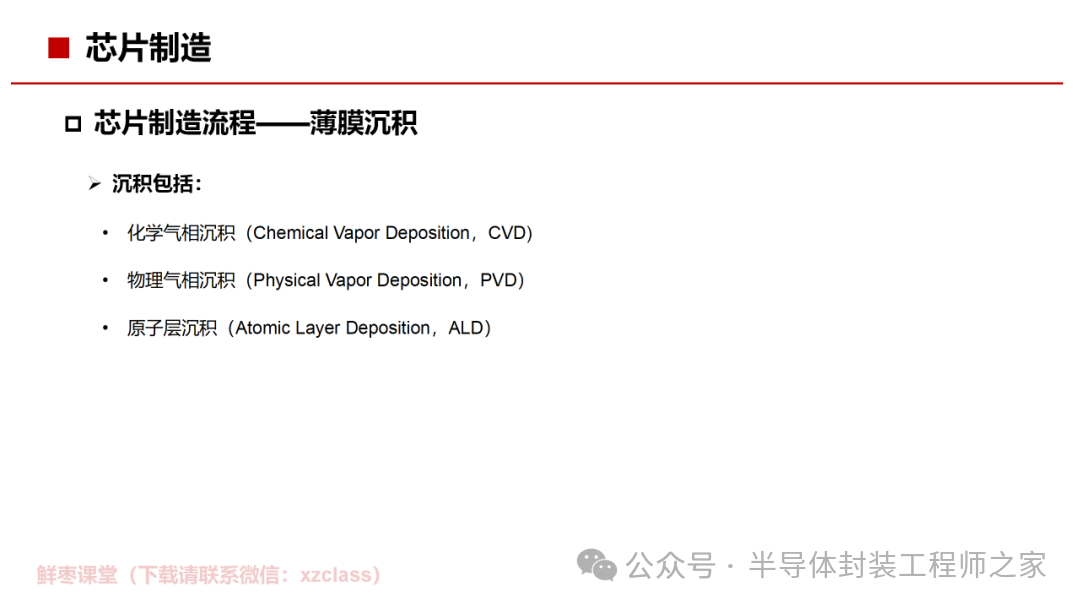

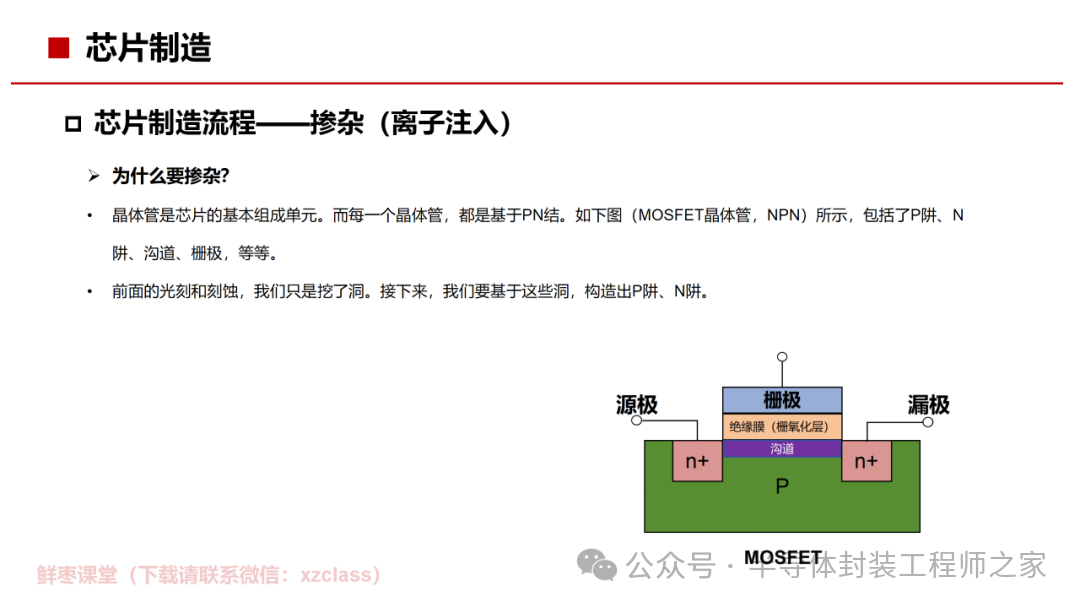

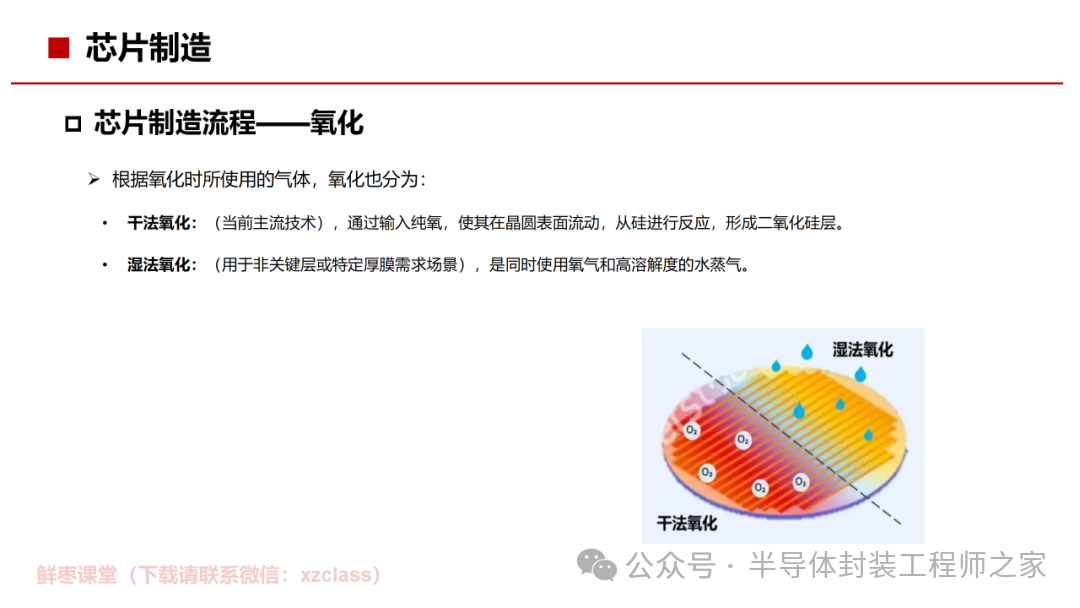

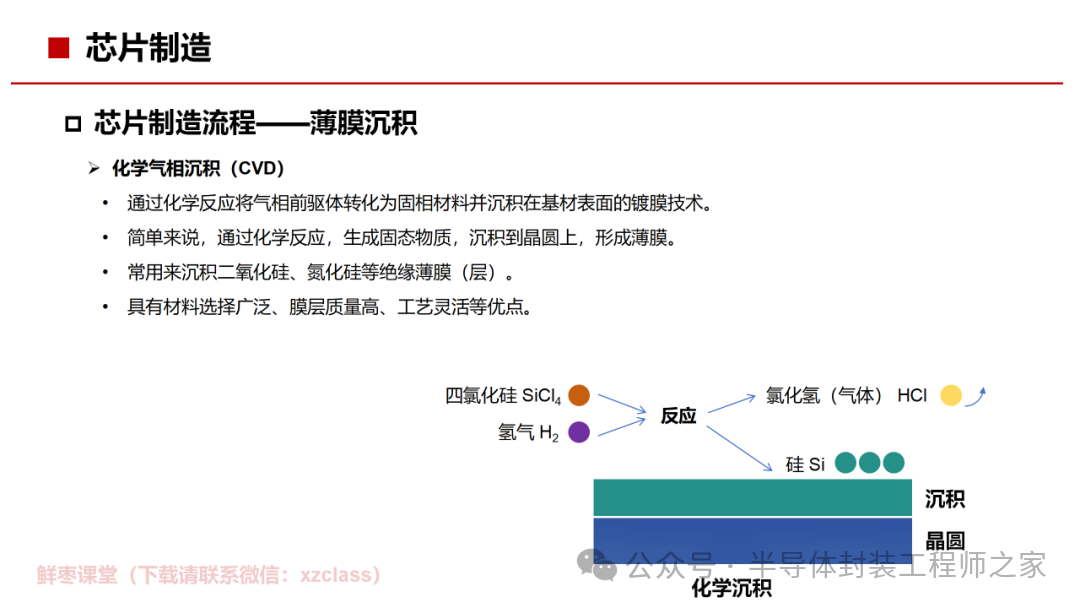

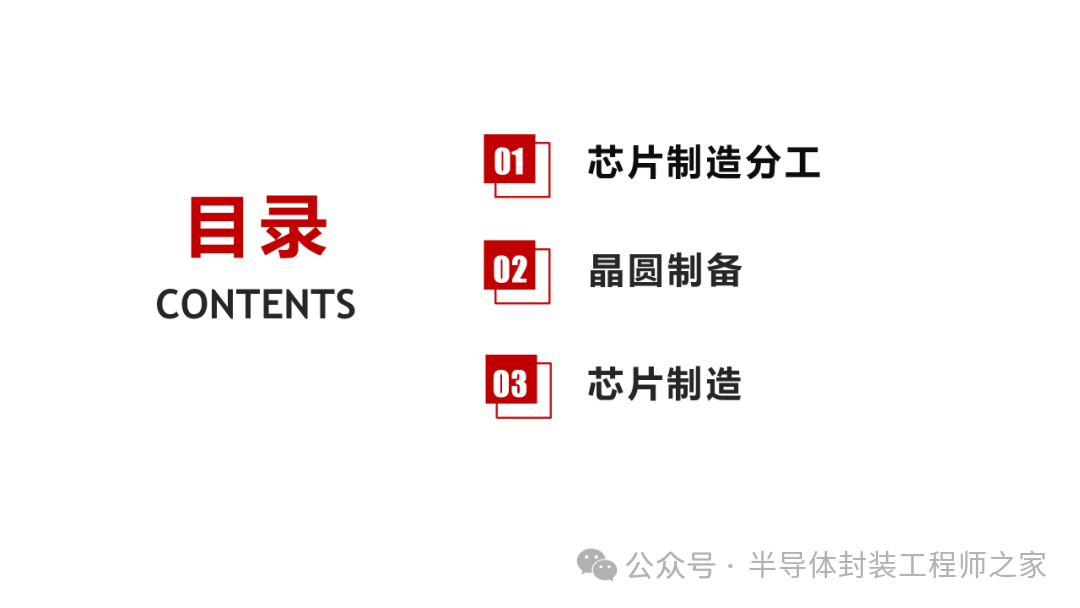

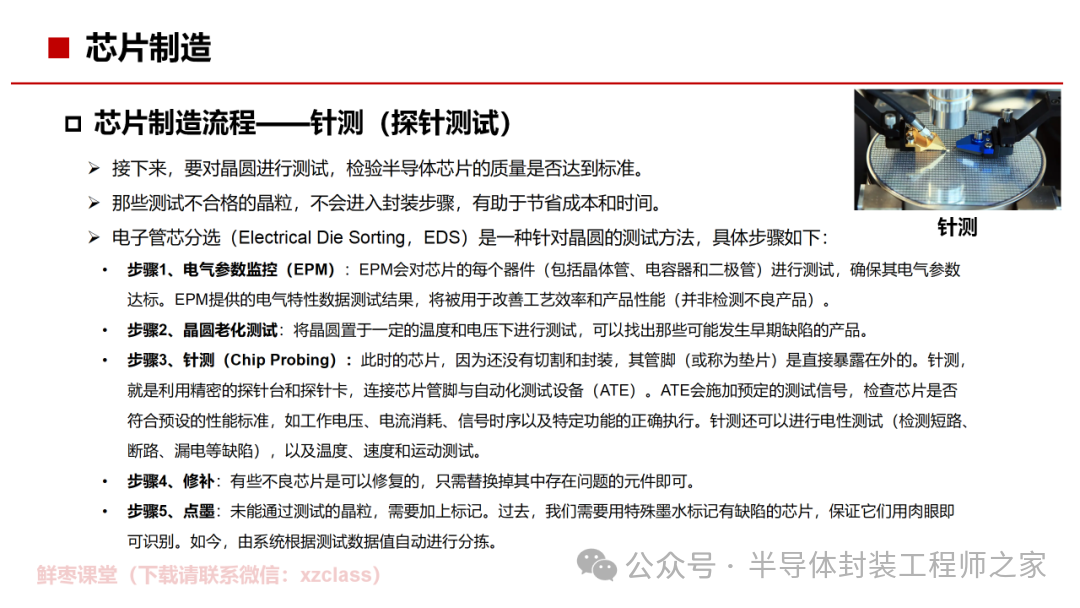

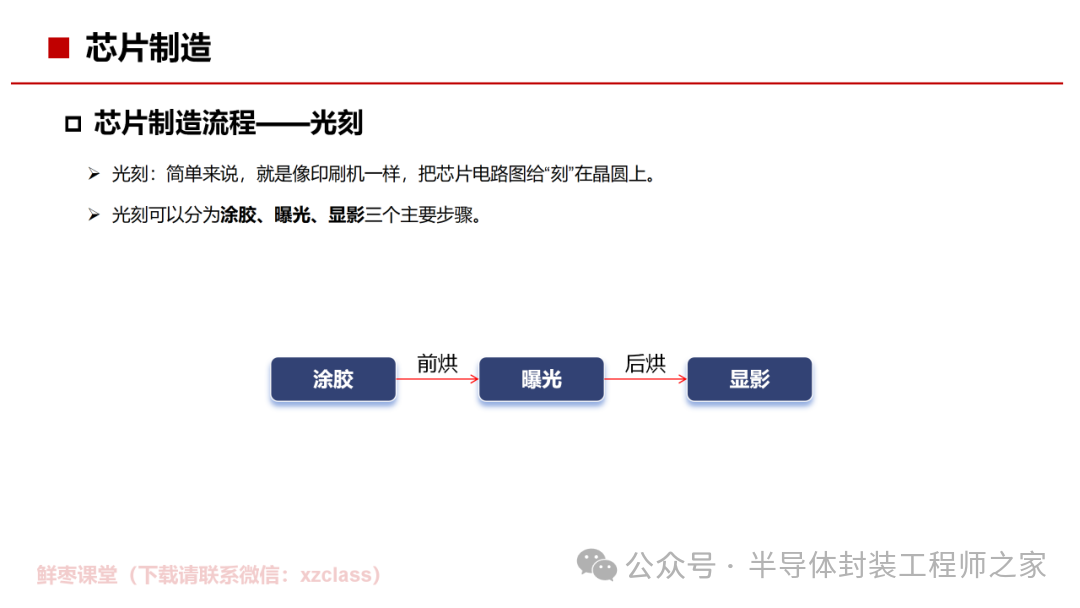

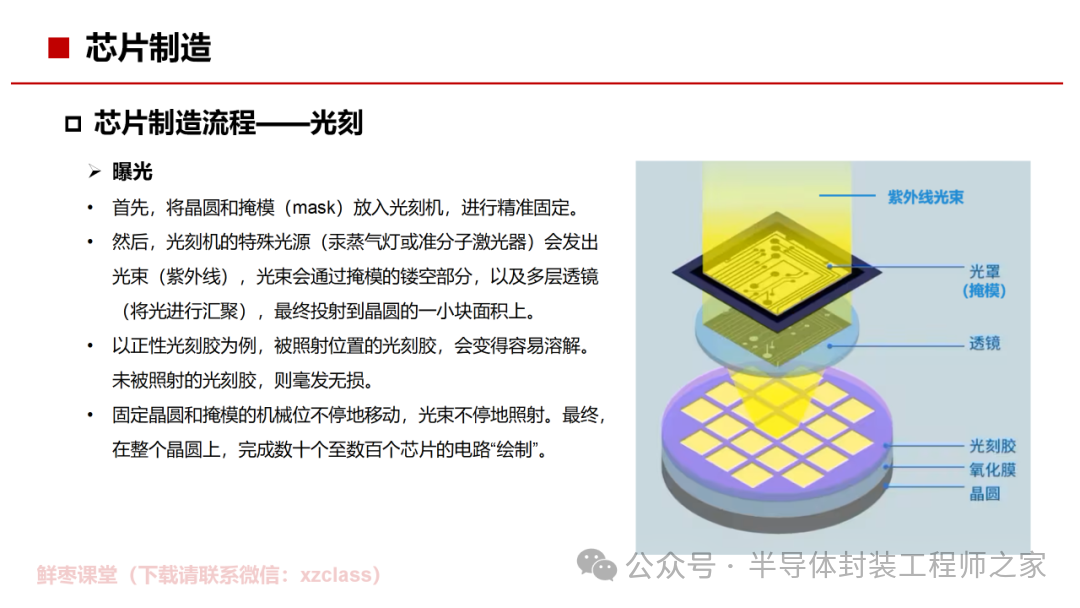

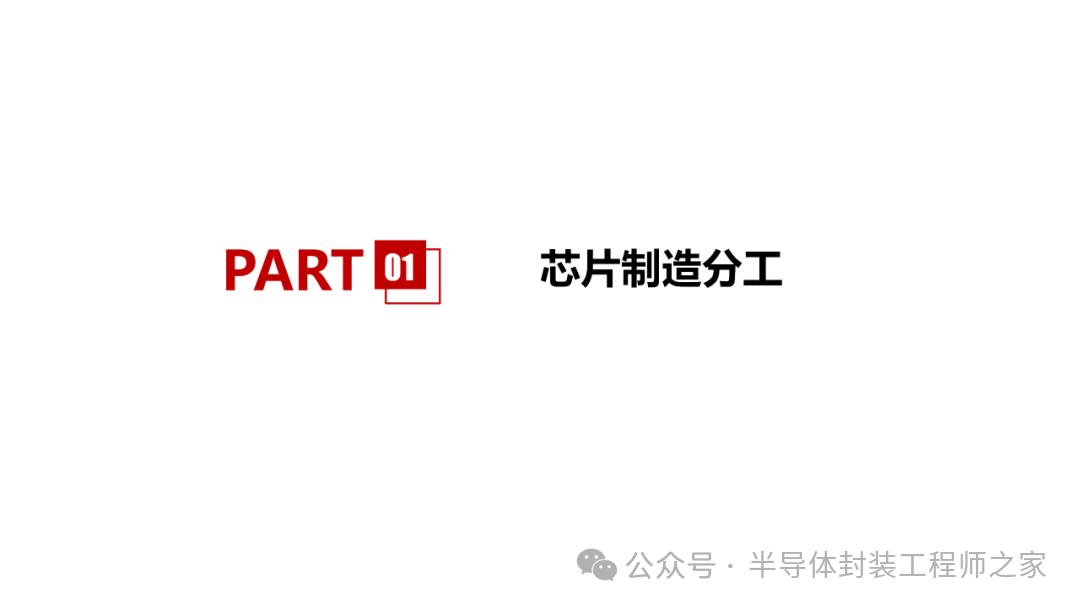

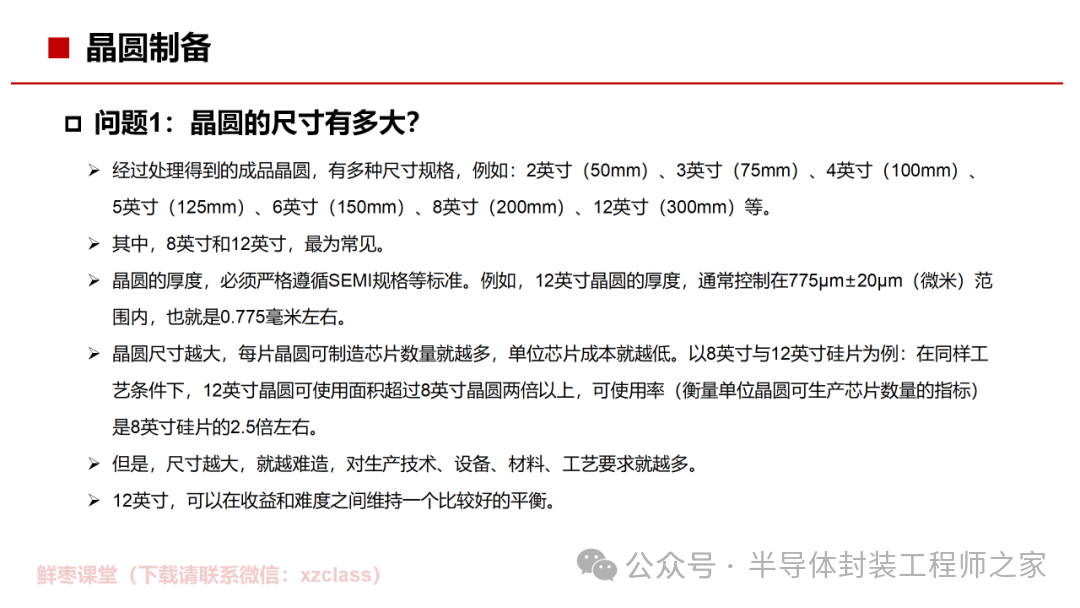

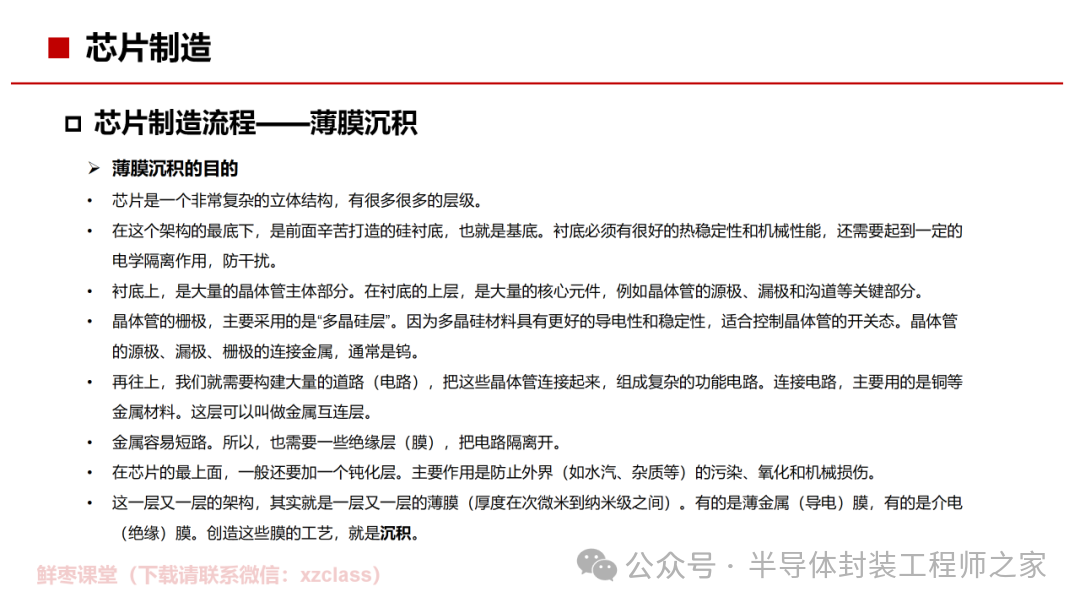

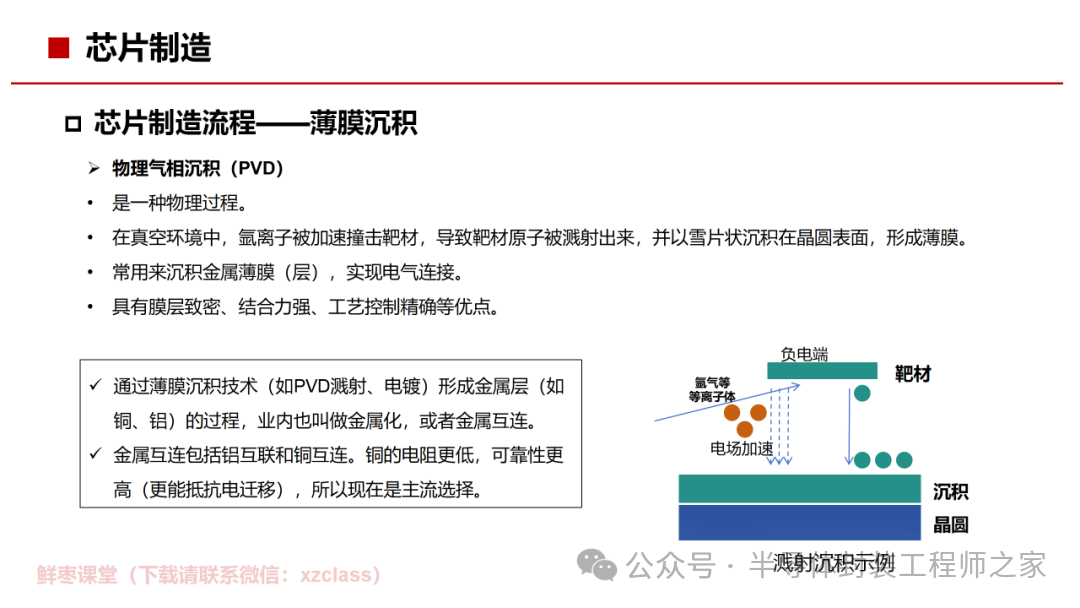

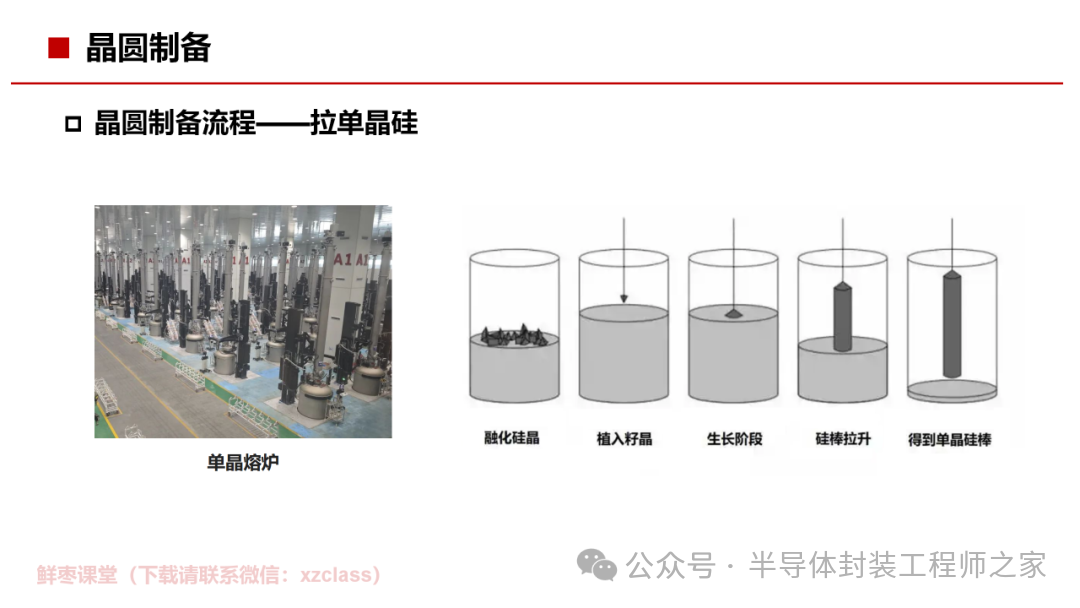

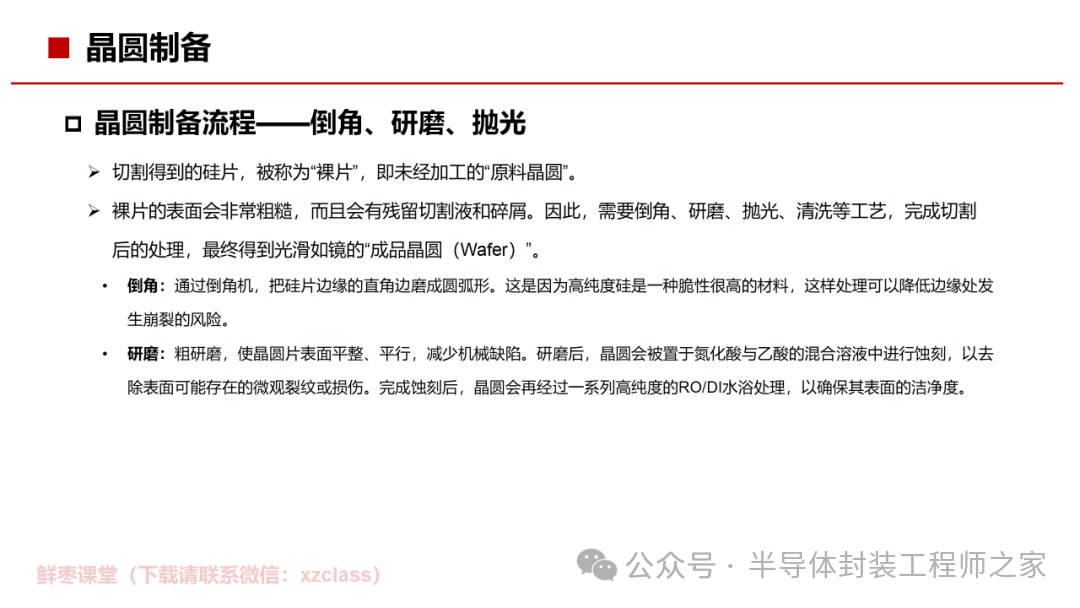

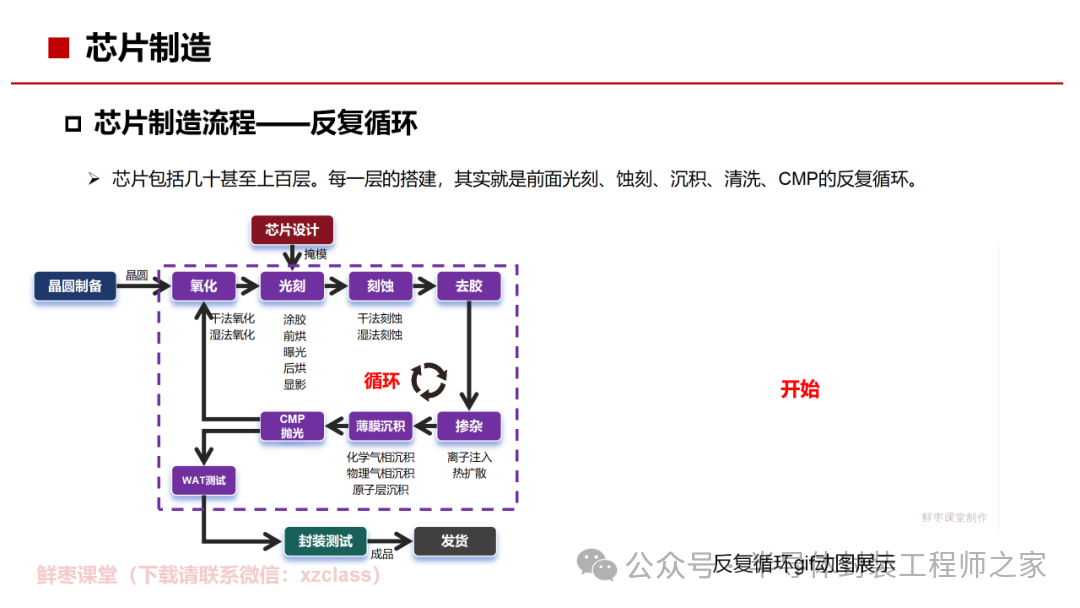

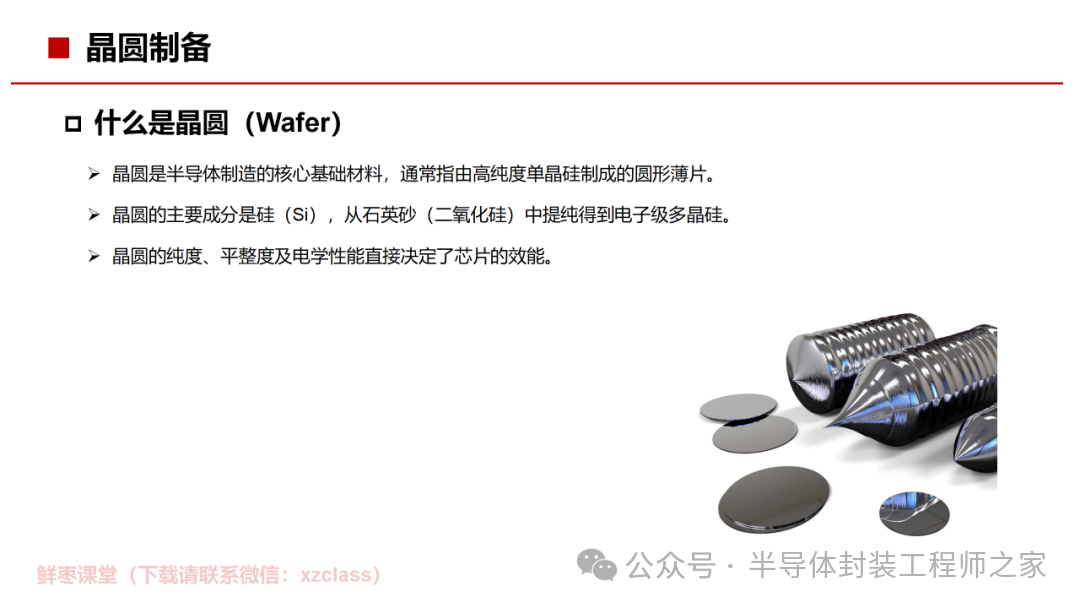

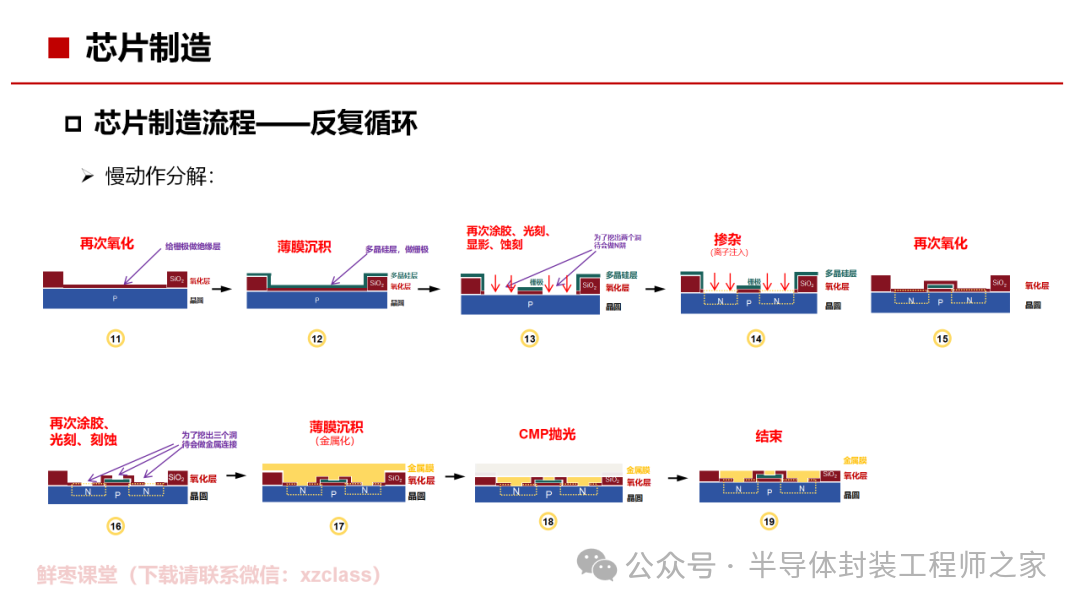

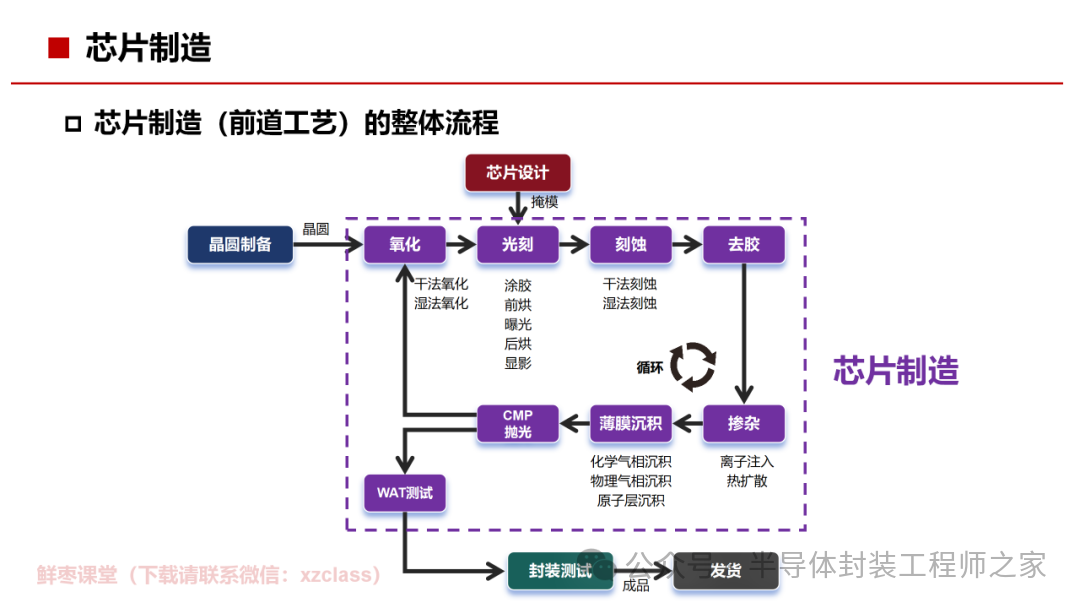

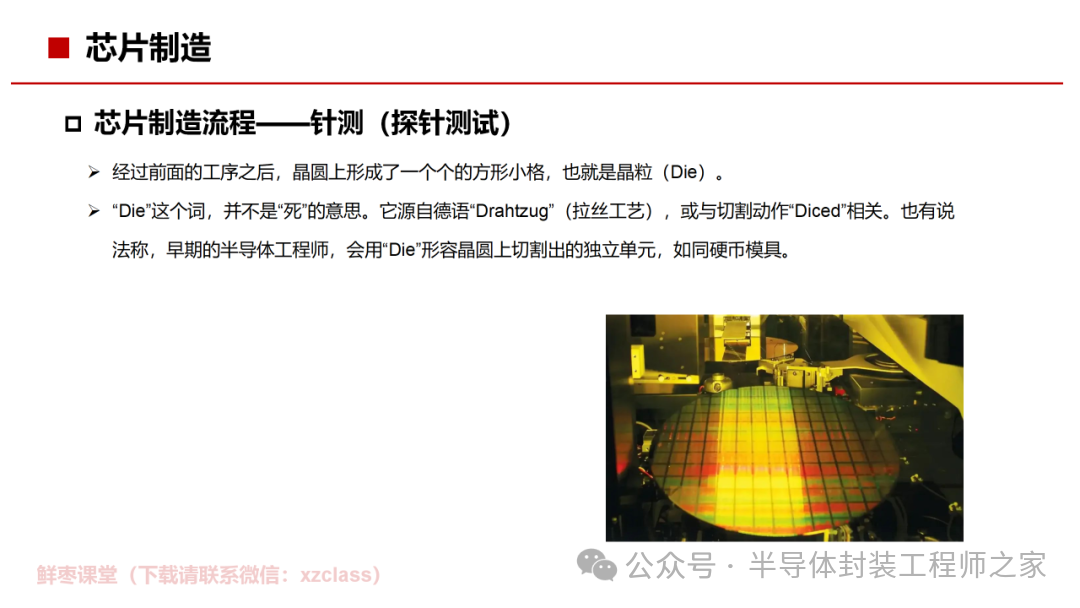

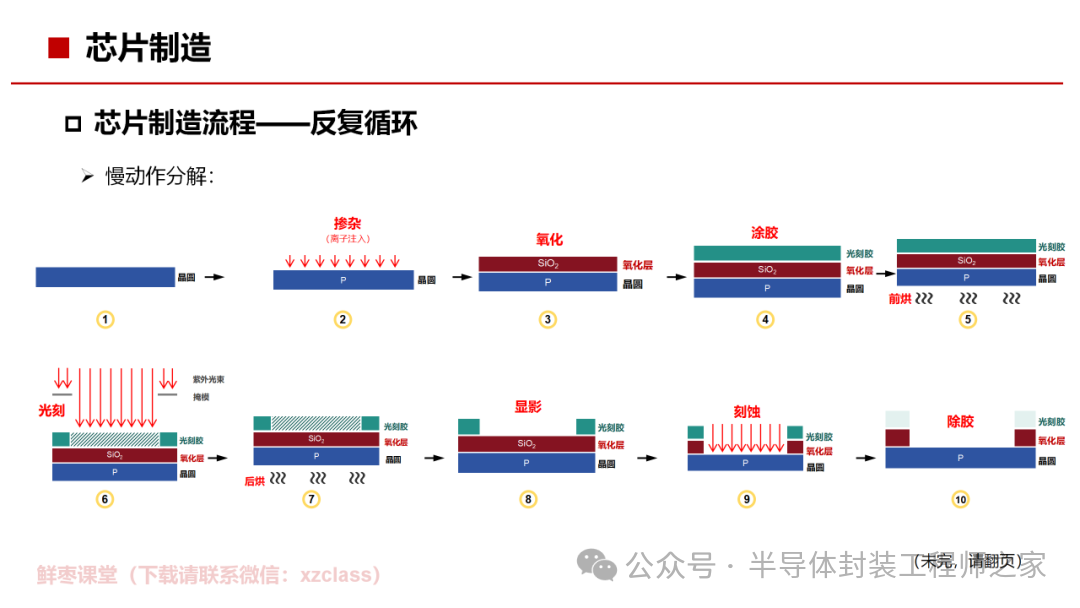

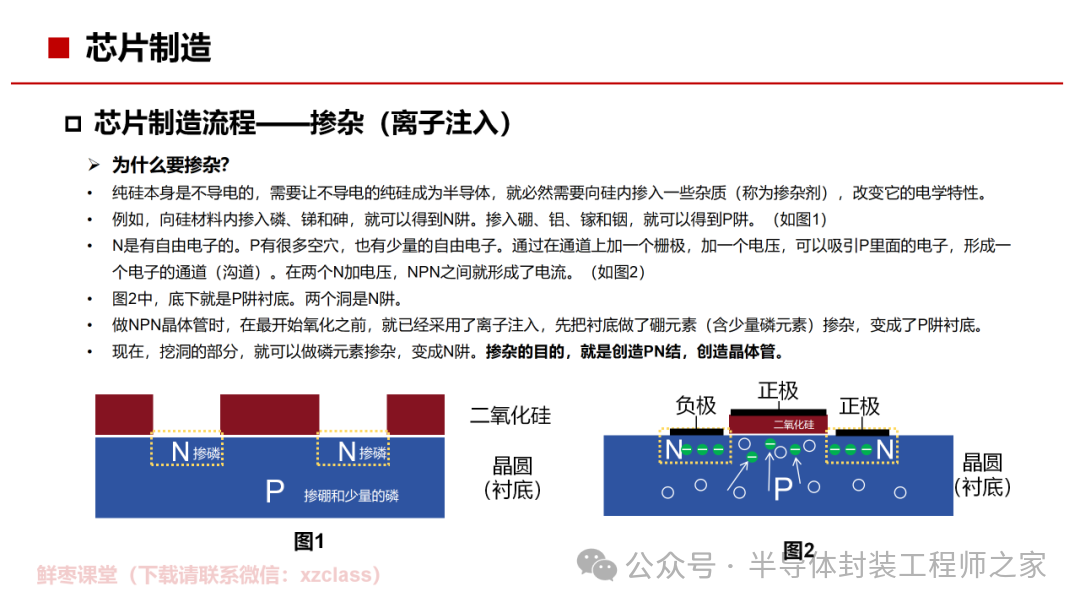

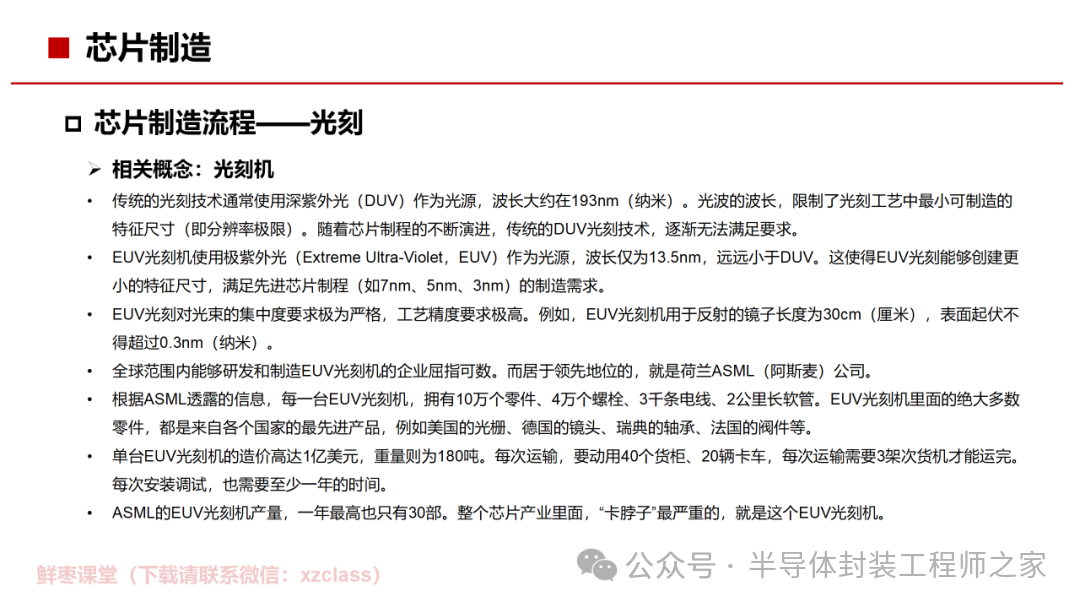

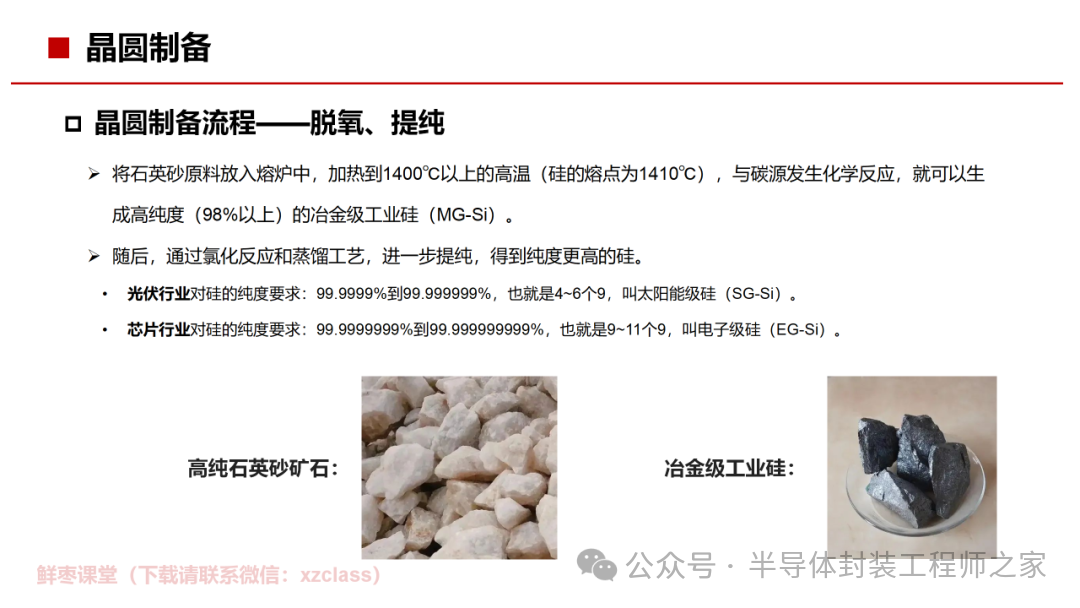

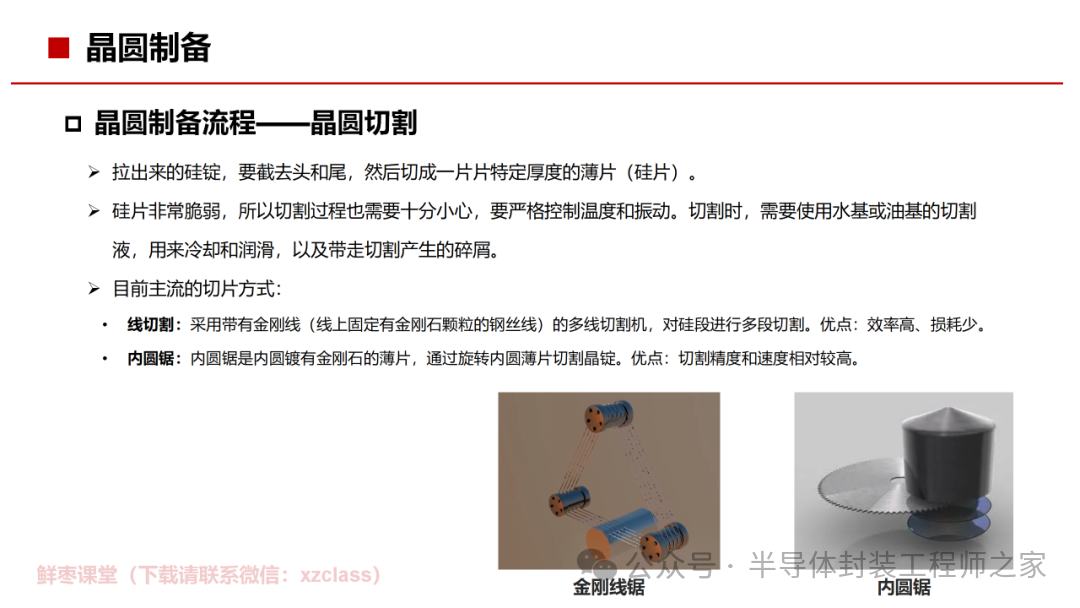

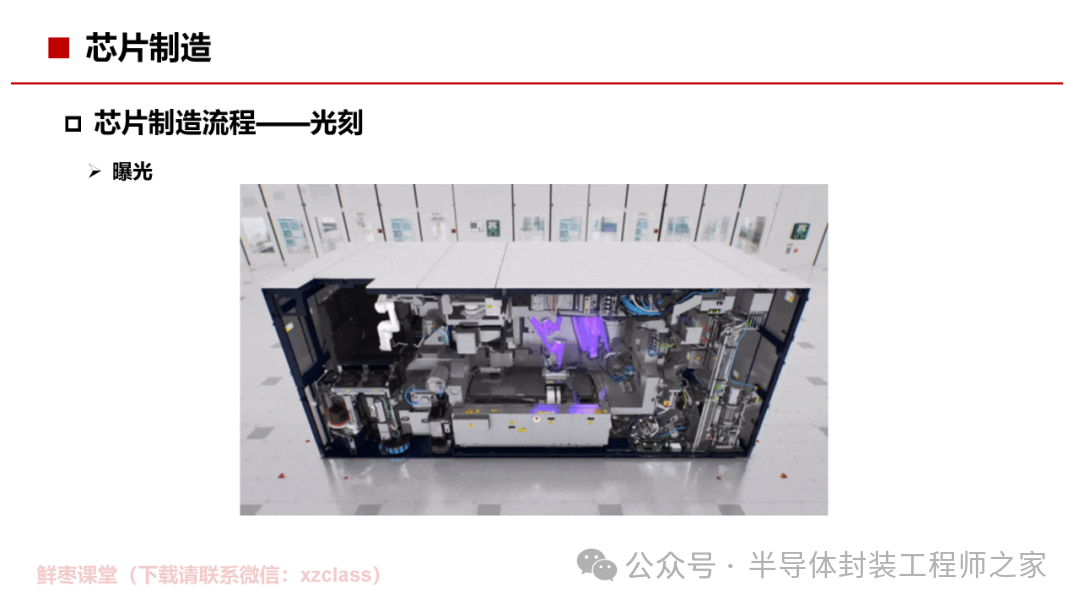

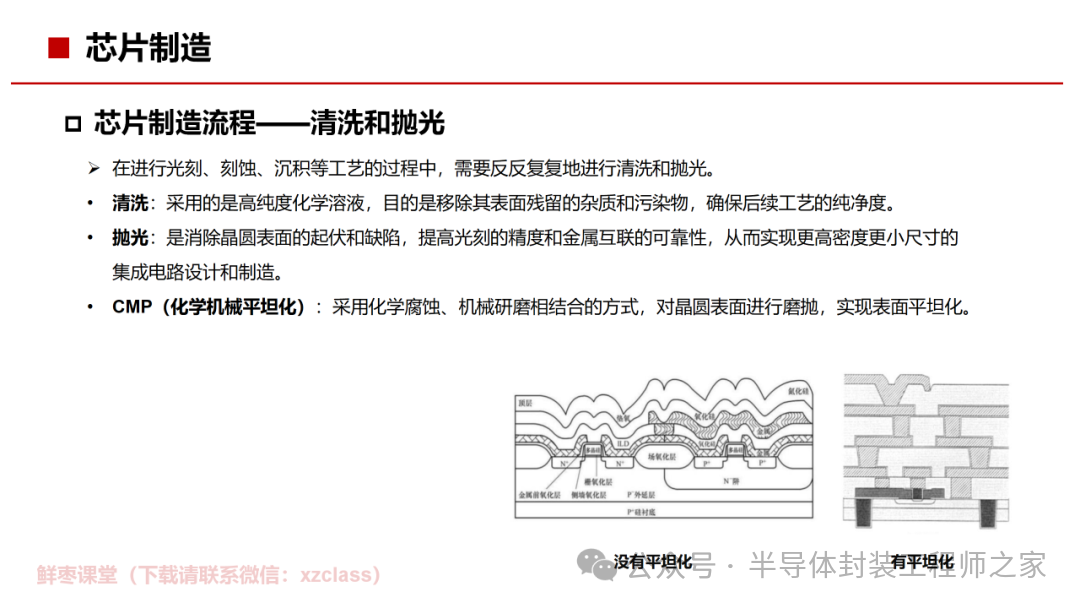

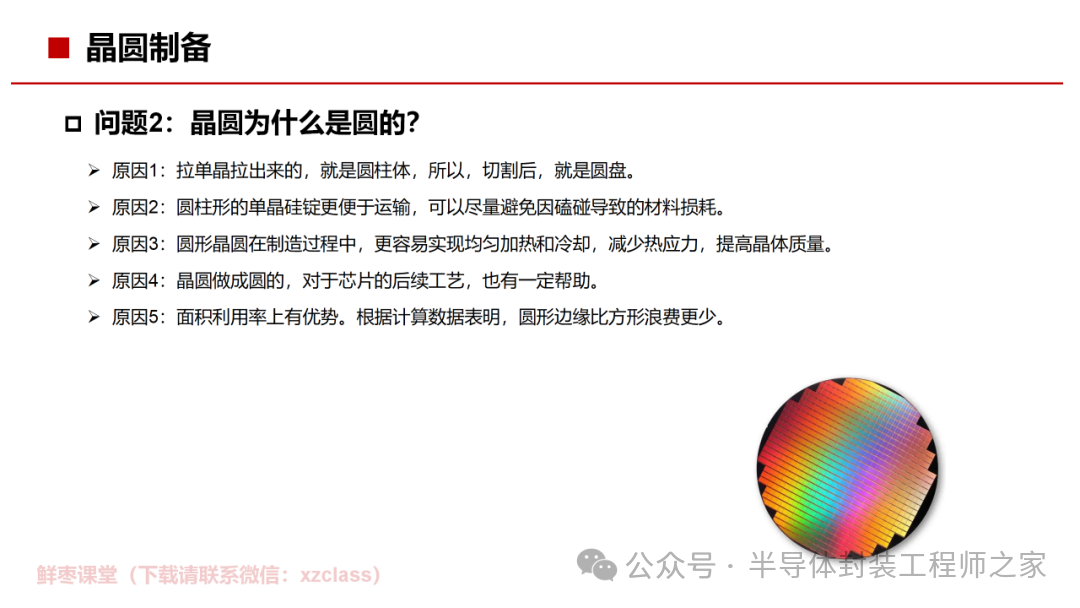

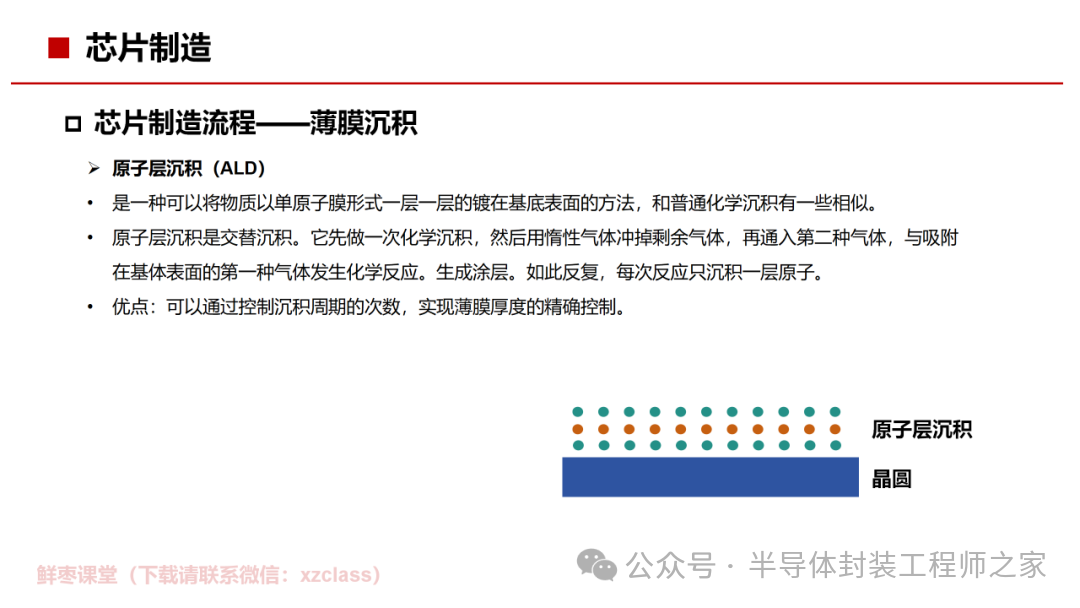

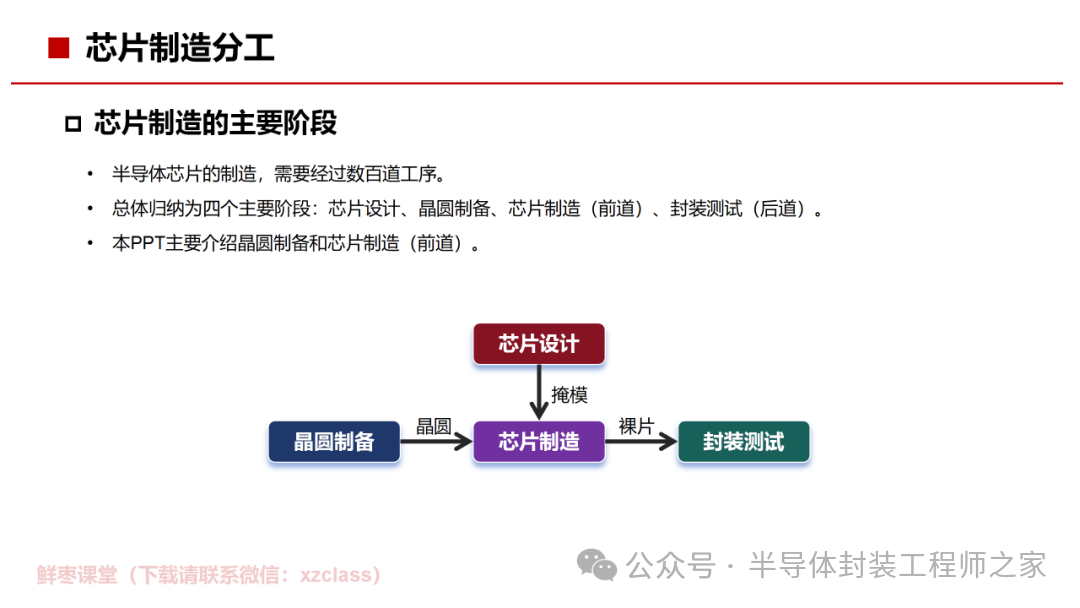

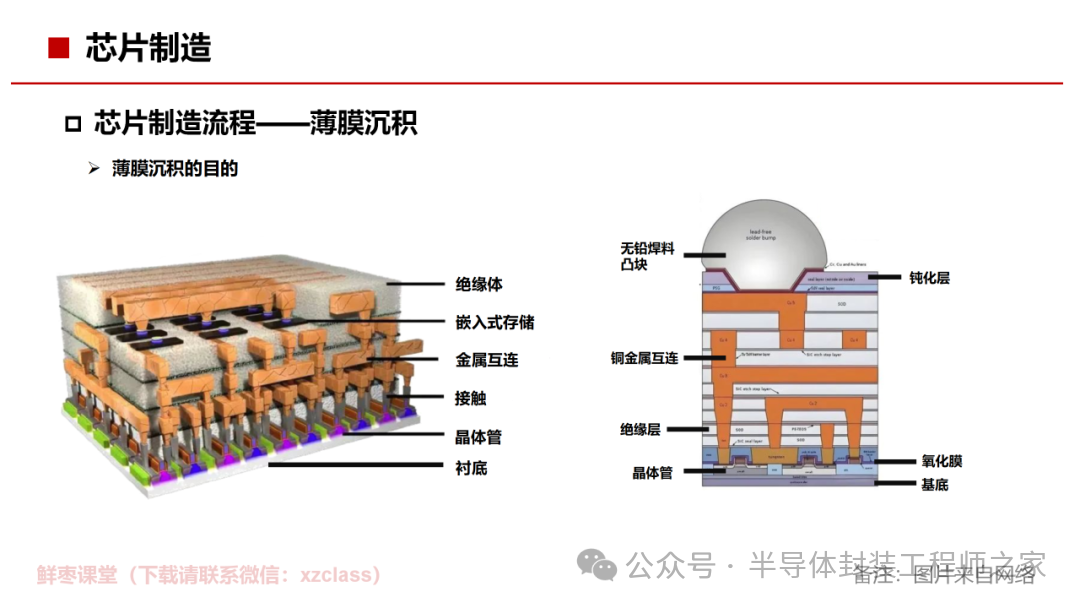

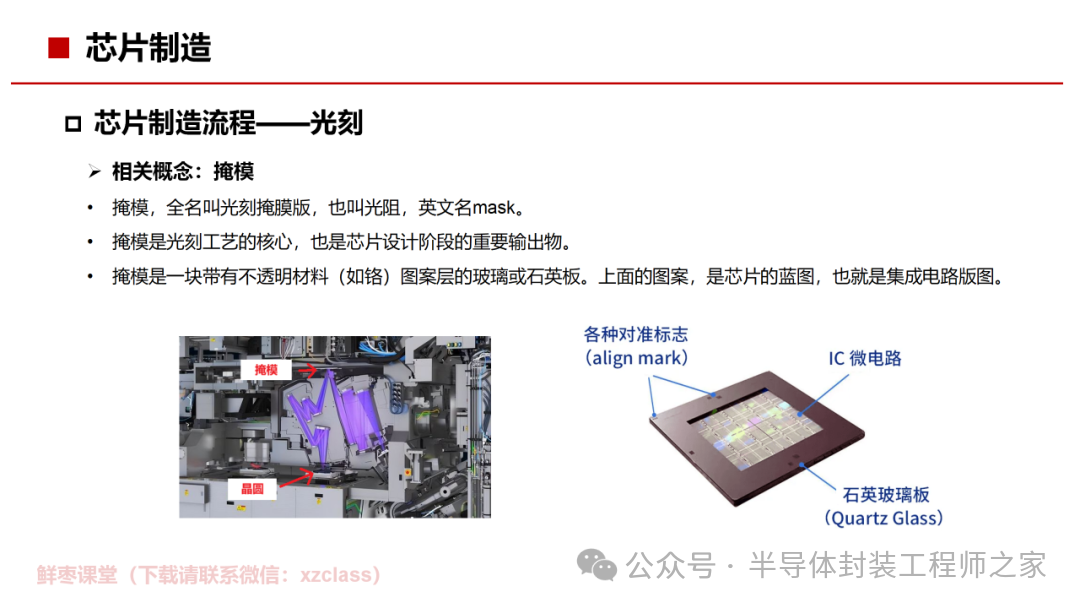

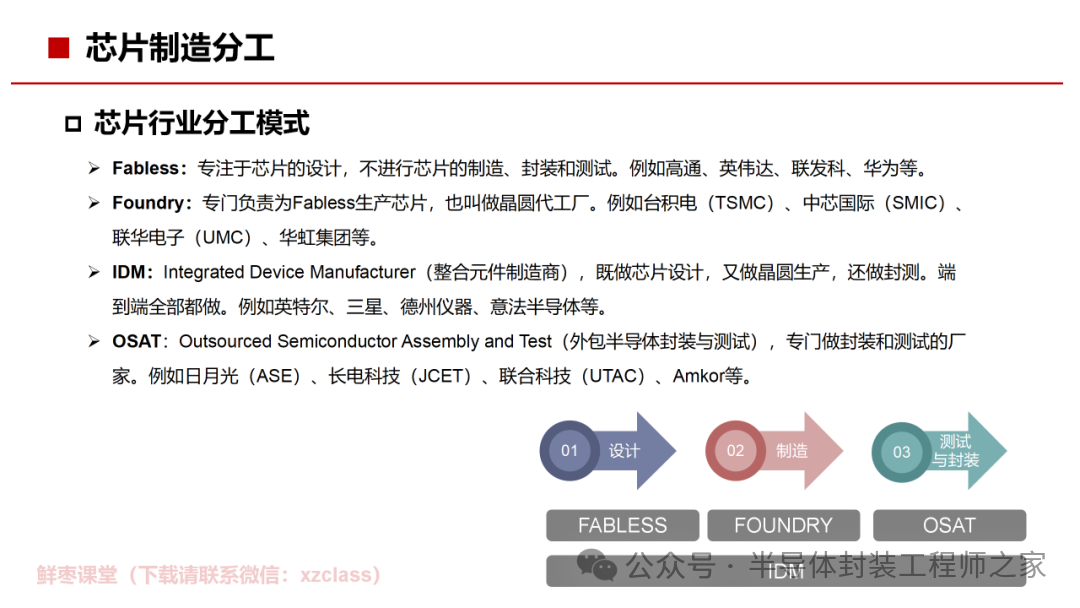

55页PPT,看懂芯片半导体的制作流程!
时间:
2025-08-10 17:30
来源:
半导体封装工程师之家
作者:
ictest8_edit
点击:
次
顶一下
(0)
0%
踩一下
(0)
0%
