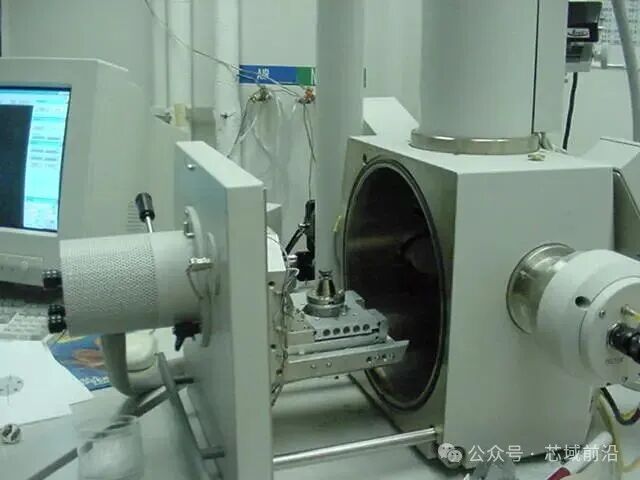

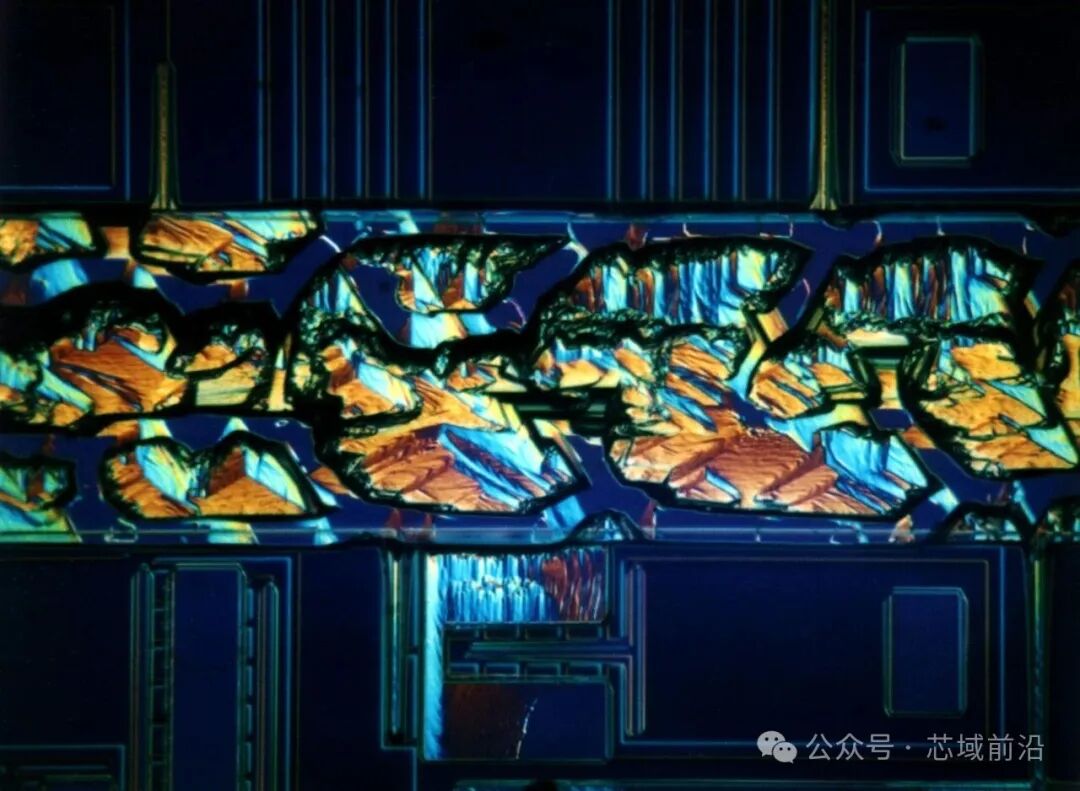

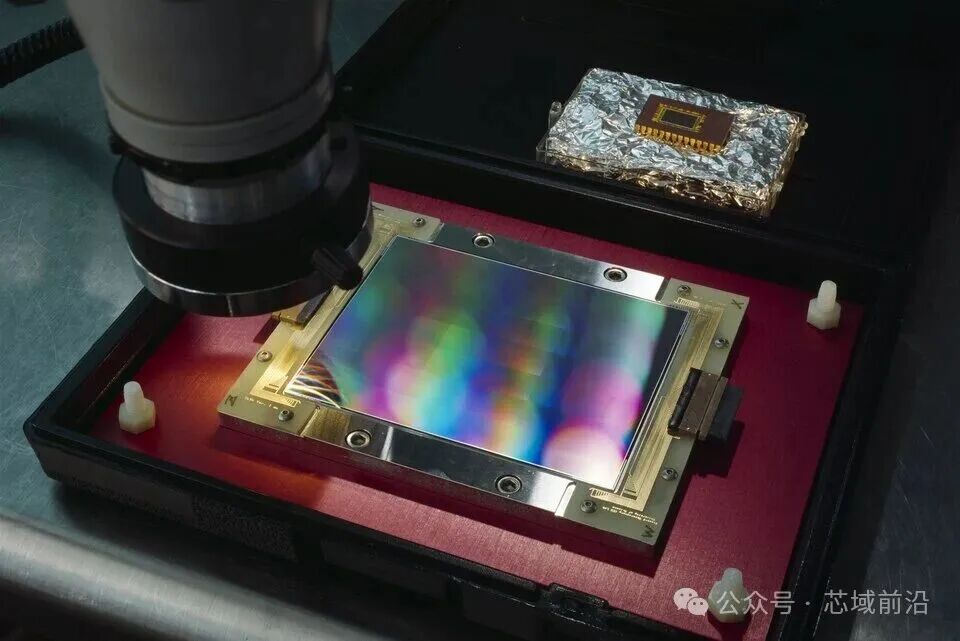

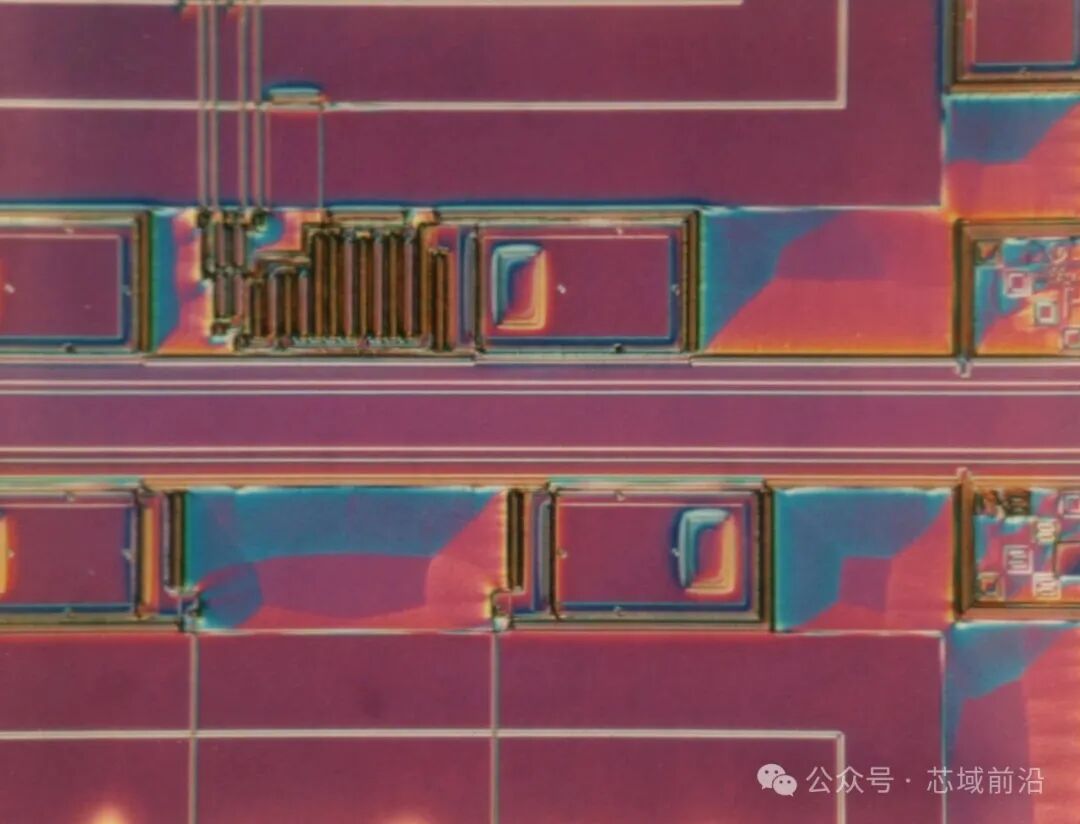

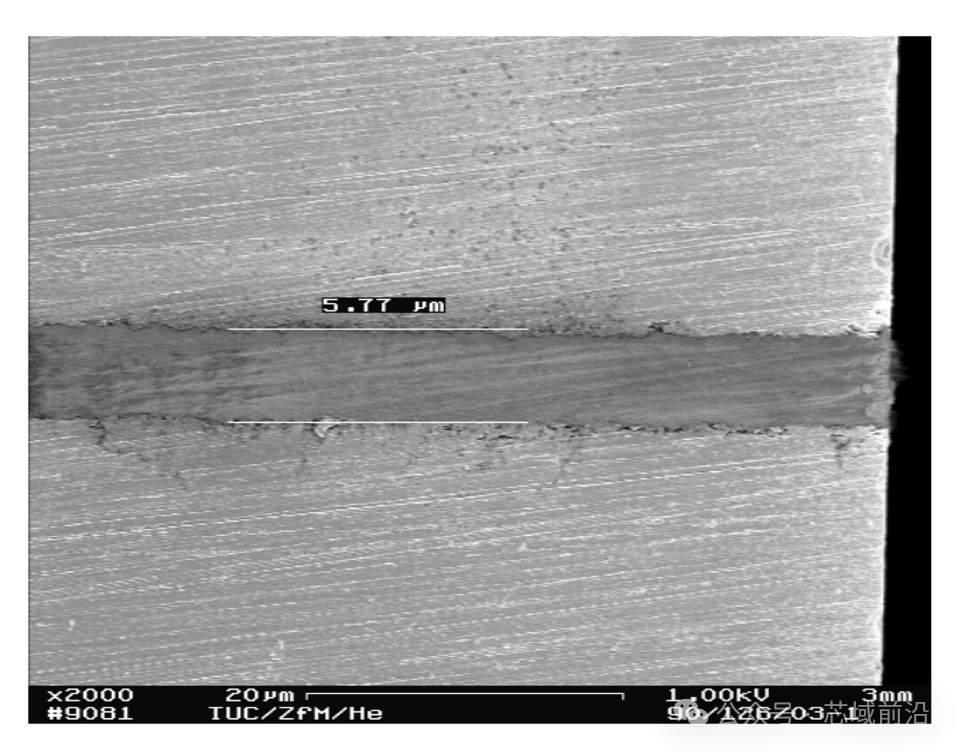

 ADI、AEI、AOI、API：芯片厂里这些“神秘检查站”，到底在查什么？ 在真实晶圆厂里，芯片并不是“做完再测”，而是在几百道工艺之间不断测量、检查、复检、分类、反馈，再继续往下做。ASML（Advanced Semiconductor Materials Lithography，阿斯麦）介绍，现代芯片制造可能包含数百个步骤，芯片可由多达约100层结构叠加而成，层与层之间需要纳米级对准；Hitachi High-Tech（株式会社日立高新技术）也将晶圆制造概括为400—600个步骤、持续1—2个月的长流程。这意味着一个很残酷的现实：如果某一层早早做坏了，却等到最后封装测试才发现，前面投入的时间、材料、设备产能都会变成沉没成本。所以，半导体制造里才会出现一串外人看起来像“黑话”的缩写：ADI（After Development Inspection，显影后检测）、AEI（After Etch Inspection，刻蚀后检测）、AOI（Automated Optical Inspection，自动光学检测）、API（After Polish Inspection，抛光后检测）。它们是晶圆厂用来守住良率的“关卡”。看懂这些缩写，也就看懂了芯片制造不是单点突破，而是一整套测量、检查、反馈和控制系统。 01它们按什么逻辑分类？ 半导体里的很多检测名，其实可以按两个维度理解：第一，看它发生在什么工艺之后；第二，看它使用什么检测方法。ADI（After Development Inspection，显影后检测）和AEI（After Etch Inspection，刻蚀后检测）属于“按工艺节点命名”。也就是说，它们重点回答：这一步做完以后，图形有没有做对？Hitachi High-Tech 的半导体术语表明确指出，ADI 是在曝光机把图形转移到光刻胶、显影之后测量光刻胶图形尺寸；AEI 则是在以光刻胶为掩膜完成刻蚀之后，测量被刻蚀图形的尺寸。AOI（Automated Optical Inspection，自动光学检测）则更偏向“按检测方法命名”。它强调的是用自动化光学成像、图像比对和算法识别来找缺陷。它可以出现在前道晶圆制造，也可以出现在后道封装、晶圆级封装、凸点、重布线层等环节，并不局限于某一个工艺站点。Confovis 对晶圆 AOI 的说明中提到，AOI 可用于未图形化晶圆的颗粒、划痕、晶体缺陷检查，也可用于光刻或刻蚀后的图形化晶圆，识别错位、线宽变化、缺失结构等问题。API（After Polish Inspection，抛光后检测）稍微特殊一些。这里的“P”通常与 Polish / Planarization（抛光/平坦化）有关，常见于 CMP（Chemical Mechanical Planarization / Polishing，化学机械平坦化/抛光）之后的缺陷检查语境中；但要注意，API 在半导体行业不是唯一含义，在设备软件、数据接口语境里也可能指 Application Programming Interface（应用程序接口）。所以看到 API 时，一定要结合上下文判断：是在讲 CMP 后的晶圆缺陷，还是在讲软件接口。一句话概括：ADI 和 AEI 是“某一步之后查图形”；API 是“抛光之后查表面”；AOI 是“用光学自动化方式查缺陷”。前者更像关卡名称，后者更像检查手段。  CCD under inspection at the detector lab, 图源：Wikimedia Commons，Author ESO/H.H.Heyer, CC-BY-4.0 02ADI：显影后先看一眼，别把错误带进刻蚀 ADI的关键字是“显影后”。 在光刻流程里，晶圆表面先涂上光刻胶，再通过掩模版和光学系统把设计图形曝光到光刻胶上，最后经过显影，把需要保留或去除的胶图形显出来。 ASML 对光刻的介绍中也提到，光刻本质上是用光把微小图形打印到涂有感光材料的晶圆上，并通过重复曝光完成整片晶圆的图形转移。 ADI 要看的，首先是光刻胶图形是否符合预期。 比如线宽是不是偏大或偏小，孔洞有没有塌陷，胶线有没有断裂，边缘是否粗糙，图形有没有桥连。 对先进制程而言，这些问题绝不是“显微镜下好不好看”那么简单，而会直接影响下一步刻蚀后真正形成在薄膜、介质层或金属层里的结构尺寸。 这里经常出现另一个缩写：CD（Critical Dimension，关键尺寸）。 CD 是芯片图形中最关键的几何尺寸，例如线宽、孔径、栅长等。 CD-SEM（Critical Dimension Scanning Electron Microscope，关键尺寸扫描电子显微镜）就是专门用来测量这些微细图形尺寸的设备。 Hitachi High-Tech 介绍，CD-SEM 是用于测量半导体晶圆上微细图形尺寸的专用扫描电镜，常以低加速电压实现高精度、高重复性和自动化测量。 ADI 的价值在于“早发现”。 因为此时图形还主要存在于光刻胶中，很多问题仍有返工可能；一旦进入刻蚀，错误就会被“刻”进材料层里，修复难度和成本都会显著上升。因此，ADI 不只是质检员，它还是工艺工程师调机的眼睛。曝光剂量、焦距、显影条件、光刻胶厚度、烘烤条件，都可能在 ADI 数据里留下痕迹。  显影后的光刻胶图形显微图, 图源：Peellden，CC BY-SA 3.0 / GFDL 03AEI：刻蚀后再验收，图形已经真正落到材料里 AEI的关键字是“刻蚀后”。 如果说 ADI 看的是“胶上的临时图形”，AEI 看的是“材料里的真实图形”。 刻蚀工艺会以光刻胶为掩膜，把图形转移到下面的介质层、金属层或半导体材料中。 Hitachi High-Tech 的术语表把 AEI 定义为：以光刻胶为掩膜完成刻蚀后，对刻蚀图形尺寸进行测量。 为什么有了 ADI 还要 AEI？ 因为光刻胶图形正确，并不等于刻蚀图形一定正确。 刻蚀过程中可能发生侧壁倾斜、过刻蚀、欠刻蚀、残留、微沟槽、负载效应、图形密度效应等问题。 同样的 ADI CD（After Development Inspection Critical Dimension，显影后关键尺寸）进入不同刻蚀条件后，可能得到不同的 AEI CD（After Etch Inspection Critical Dimension，刻蚀后关键尺寸）。 这就是半导体制造里非常重要的“偏差管理”。 工程师不仅关心 ADI 测得多少，也关心 AEI 与 ADI 之间的差值。 这个差值可能来自刻蚀选择比、等离子体状态、腔体老化、晶圆位置差异、图形密度差异等因素。 如果 AEI 发现某类图形系统性偏小，工艺团队可能要回头调整光刻补偿，也可能要调整刻蚀配方。 晶圆缺陷检测系统通常会给出缺陷的 X/Y 坐标，并帮助区分随机缺陷与系统性缺陷；对图形化晶圆，检测方法还包括电子束、明场、暗场等多种方式。 这说明 AEI 不只是“看一眼有没有坏”，而是在把刻蚀结果变成可追踪、可统计、可反馈的数据。  部分刻蚀后的二氧化硅显微图, 图源：Peellden，CC BY-SA 3.0 / GFDL 04API：CMP之后，表面看似平了，缺陷可能还在 API常出现在 CMP之后。 CMP 的任务听起来简单：把表面磨平。但在芯片里，“平”这件事极其重要。 因为芯片是多层结构，如果下面一层高低不平，后续光刻对焦、薄膜沉积、金属互连都会受影响。 CMP 不是单纯机械打磨，而是化学反应与机械研磨共同作用。 它能改善晶圆表面平坦度，但也可能引入划伤、颗粒残留、腐蚀、水印、金属污染、凹陷等问题。 HORIBA 对 CMP 后清洗的介绍中提到，后 CMP 清洗需要去除颗粒、残留物和金属污染，并避免划伤、水印、表面粗糙和腐蚀等问题。 这就是 API 的用武之地。 API 关注的是抛光之后晶圆表面的缺陷状态：有没有 scratch（划伤）、particle（颗粒）、residue（残留）、stain（污渍）、dishing（碟形凹陷）、erosion（侵蚀）等。 它与 ADI、AEI 最大的不同在于：ADI 和 AEI 更强烈地围绕“图形尺寸”展开，而 API 更关注 CMP 后的表面质量、平坦性与污染风险。  B-ad-semphotoofsu8, 图源：Wikimedia Commons，Author Fraunhofer ENAS, D. Neumann, CC-BY-SA-3.0-DE 05AOI：缺陷检测的一双高速“机器眼” AOI容易被误解成“另一个类似 ADI、AEI 的站点”。 其实更准确地说，AOI 是一种自动化视觉检测方法。 它可以出现在 ADI 之后，也可以出现在 AEI 之后，还可以出现在封装、PCB（Printed Circuit Board，印制电路板）、先进封装、晶圆切割之后的外观检测里。 AOI 的基本逻辑是：用光学系统拍下图像，再通过算法与 golden sample（黄金样本）、die-to-die（芯片对芯片）或设计规则进行比较，找出异常。 Confovis 对晶圆 AOI 的说明提到，图形化晶圆 AOI 会使用高分辨率成像和 die-to-die / golden sample 比对，检查错位、线宽变化、缺失结构等缺陷。 Qorvo 相关技术论文也指出，AOI 是一种非侵入式质量改善工具，可在制造过程中的多个阶段实施，包括在线检测和终检。 AOI 的优势是速度快、覆盖面积大、非接触、适合大批量筛查。 它像机场安检里的高速扫描通道，可以快速把明显异常的晶圆或芯片挑出来。 但 AOI 也有局限：光学分辨率受波长、镜头、照明和算法影响；对埋藏缺陷、极细微结构或电性异常，可能需要 EBI（Electron Beam Inspection，电子束检测）、SEM（Scanning Electron Microscope，扫描电子显微镜）、电性测试等手段补充。 因此，AOI 的定位不是“替代所有检测”，而是“高通量筛查”。在良率工程里，它常常负责告诉你哪里不对，再由更精细的设备告诉你为什么不对。  AOI 图像判定示，图源：Thierry13，CC BY-SA 3.0 06真正的晶圆厂，是一张检测网络 配图A（主图）：扫描电子显微镜操作场景下载链接：https://commons.wikimedia.org/wiki/Special:FilePath/Scanning_Electron_Microscope_(SEM)_Operator.jpg图源：ZhanserikKT，CC BY 4.0。 配图B（备用图）：扫描电子显微镜样品腔下载链接：https://commons.wikimedia.org/wiki/Special:FilePath/SEM_chamber1.JPG图源：Wikimedia Commons，CC BY-SA 2.5。 如果把 ADI、AEI、API、AOI放进晶圆厂全景图，就会发现它们只是更大检测网络的一部分。 第一类是量测。 Metrology（量测）关心的是“数值是多少”。 例如 CD-SEM测线宽、孔径；OVL量测上一层和下一层有没有对准；薄膜量测看膜厚、折射率、应力等。 Hitachi High-Tech 提到，在生产中会对 CD、膜厚、套刻等指标进行抽样量测，开发新器件时甚至可能在一片晶圆上设置数千个量测流程。 第二类是检查。 Inspection（检查）关心的是“有没有异常”。 Applied Materials 将晶圆检测描述为识别颗粒、图形缺陷或可能影响性能的工艺状态；缺陷复检、分析和分类对良率提升非常关键。 这类检查可能是 AOI，也可能是明场、暗场、电子束等方式。 第三类是复检与分类。 ADR（Automatic Defect Review，自动缺陷复检）通常根据前一道检测给出的缺陷坐标，自动移动到目标位置拍摄更高分辨率图像； ADC（Automatic Defect Classification，自动缺陷分类）则把缺陷图像按成因或类型分类，并把结果送往 YMS（Yield Management System，良率管理系统）或主机系统。 Hitachi High-Tech 对 Review SEM 的说明中提到，ADR 用于根据缺陷坐标观察、分类和分析缺陷并存储图像，ADC 则根据缺陷图像信息进行成因分类并向系统发送数据。 第四类是过程控制。 · SPC（Statistical Process Control，统计过程控制）关注数据是否偏离统计控制范围； · FDC（Fault Detection and Classification，故障检测与分类）关注设备传感器和工艺状态是否异常； · APC（Advanced Process Control，先进过程控制）则把检测和量测结果反馈到设备配方，进行 run-to-run（批次到批次）或更高阶的工艺调节。 换句话说，检测不是为了生成漂亮报表，而是为了让下一片晶圆做得更准。  扫描电子显微镜样品腔，图源：Wikimedia Commons，CC BY-SA 2.5 07一张表总结：ADI、AEI、API、AOI到底差在哪？
|
