开启电压（阈值电压Vth）是MOSFET器件的核心电学参数，直接决定晶体管的导通特性、开关速度和漏电水平，也是CMOS集成电路制程中需要精准管控的关键指标。在CMOS整套制造流程中，并非单一工序决定开启电压，栅介质制备、沟道掺杂、热处理、栅极成型等多道核心工艺都会通过改变器件界面特性、掺杂分布、功函数匹配状态，最终造成开启电压的波动与偏移。本文结合实际晶圆制造流程，逐一梳理影响MOSFET开启电压的核心工艺及作用机制。

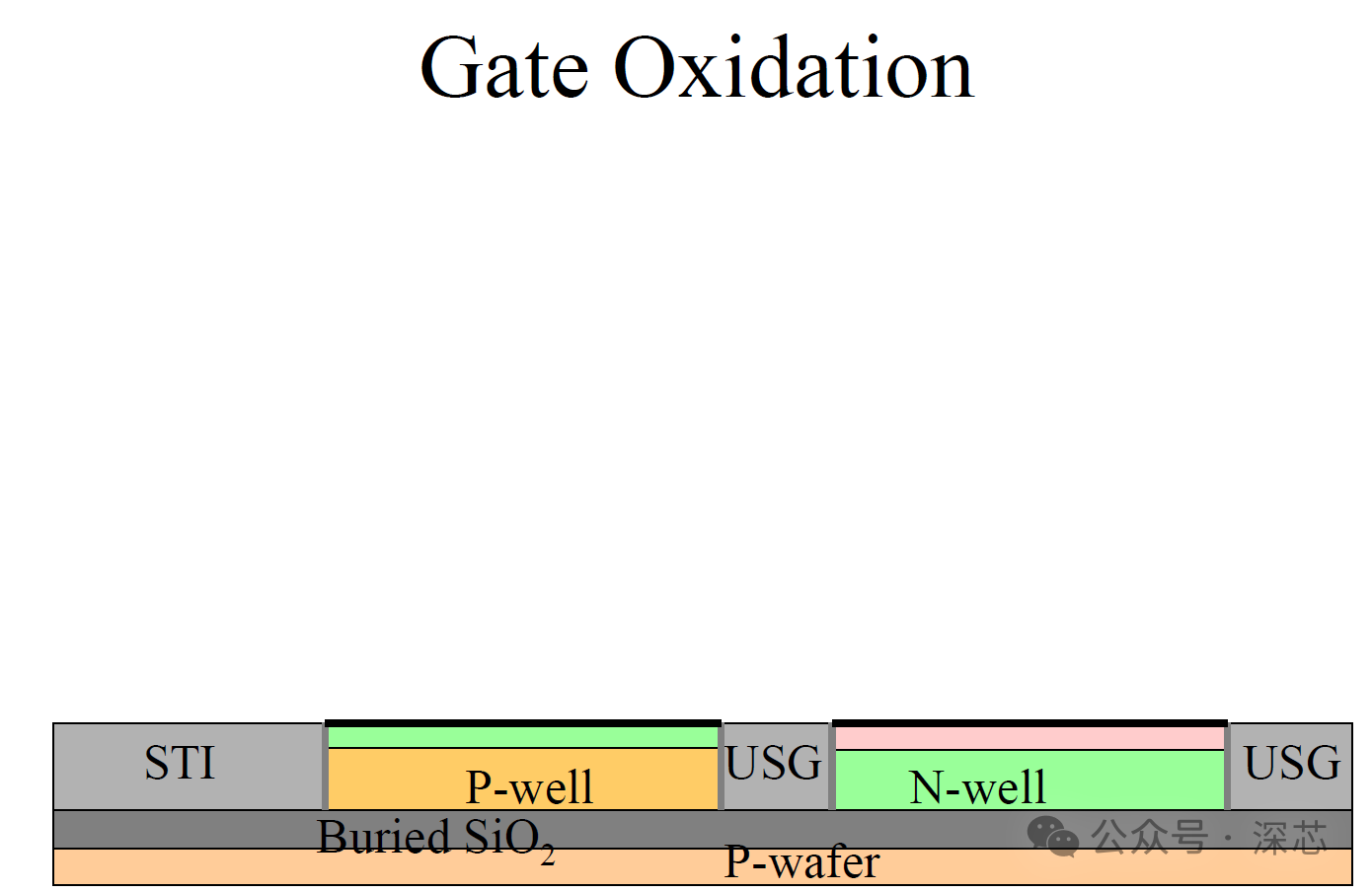

一、栅氧化层制备工艺
栅氧化层作为栅极与沟道之间的绝缘介质，其厚度、均匀性、界面状态是决定MOSFET基础开启电压的核心因素，也是制程管控的首要环节。传统CMOS工艺采用热氧化法生长SiO₂栅氧，先进制程则逐步引入氮氧化硅、高k介质材料，不同制备方式对开启电压的影响规律基本一致。
从工艺原理来看，栅氧厚度与开启电压呈正相关关系。热氧化过程中的温度、时间、炉管氛围会直接决定最终栅氧厚度：氧化温度偏低、保温时间不足会导致栅氧偏薄，器件开启电压整体降低，同时会增大栅极漏电风险；反之，氧化温度过高、时长超标会造成栅氧增厚，开启电压显著升高，直接降低晶体管开关响应速度。
除厚度外，栅氧界面质量的影响同样关键。晶圆表面残留的杂质、清洗工艺残留的微量颗粒，以及热氧化过程中产生的界面陷阱电荷、固定氧化层电荷，都会改变沟道表面的电场分布。界面电荷过多会形成额外的内置电场，抵消或叠加栅极控制电场，造成器件开启电压漂移、批次一致性变差。此外，先进制程中对栅氧进行氮化处理的工艺，可有效抑制多晶硅栅的硼穿透效应，稳定PMOS器件的开启电压，避免长期使用中的参数衰减。
二、沟道阈值离子注入工艺

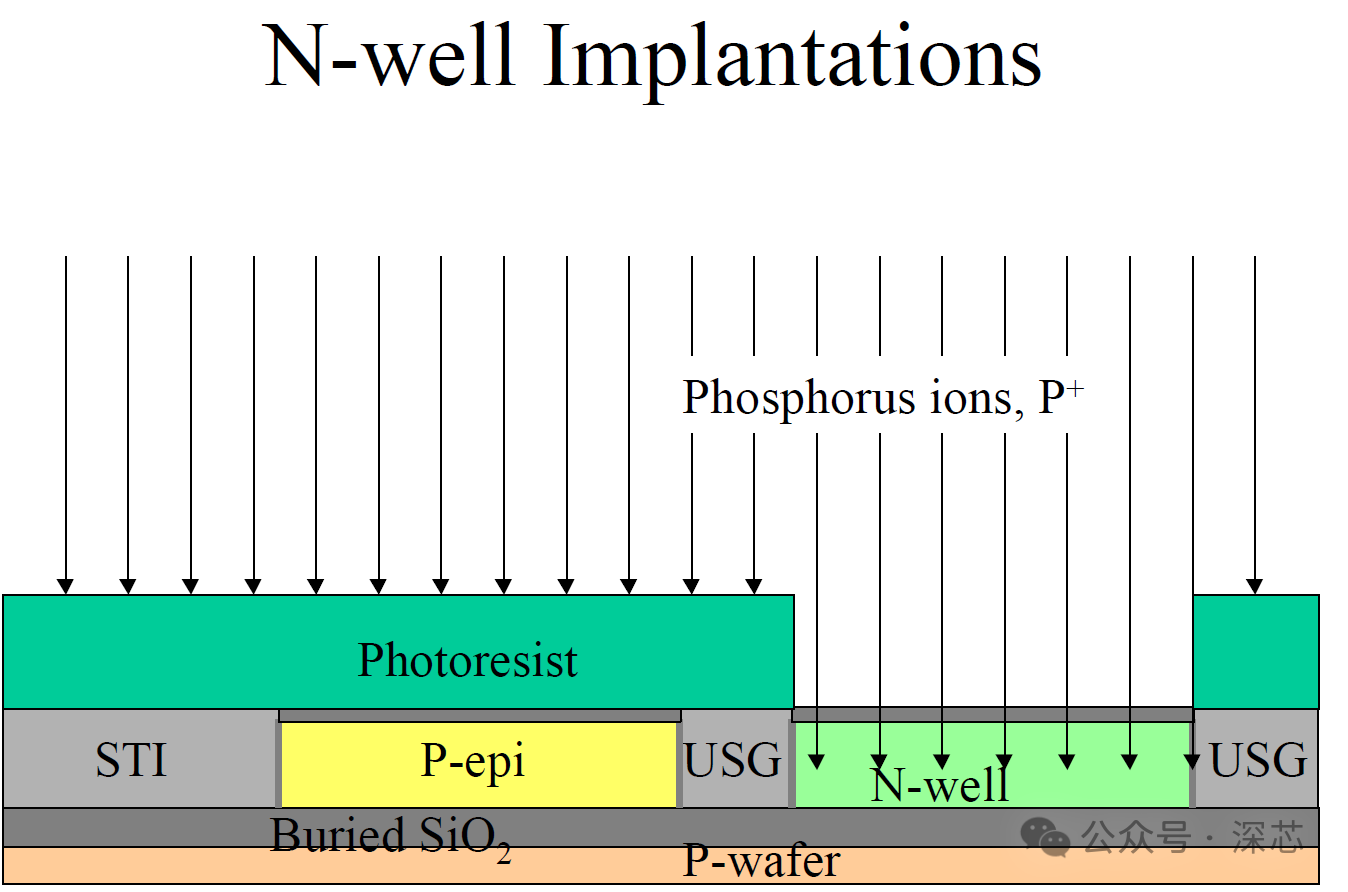

离子注入是CMOS制程中精准调控MOSFET开启电压最核心、最直接的工艺，也是实现同工艺下不同阈值电压器件（标准阈值、低阈值、高阈值）的主要手段。该工艺通过向栅氧下方的沟道表层注入特定类型、剂量、能量的杂质离子，精准改变沟道表层的掺杂浓度与杂质分布，从而人为修正、设定器件开启电压。
针对不同类型MOS器件，注入方案存在明确区分：NMOS器件通常注入硼离子等P型杂质，提升沟道表面掺杂浓度，抬高开启电压，避免器件出现常态导通的漏电问题；PMOS器件则注入磷、砷等N型杂质，降低沟道表面掺杂水平，实现开启电压的合理降低，匹配电路导通需求。
工艺参数的微小偏差都会带来明显的Vth波动：注入剂量直接决定掺杂浓度，剂量偏大则开启电压偏移量过大，剂量不足则阈值调控效果不达标；注入能量会影响杂质的注入深度，能量过高导致杂质深入衬底，仅改变体掺杂而非沟道表层掺杂，无法有效调控开启电压，能量过低则杂质停留在栅氧层内，引入大量界面缺陷，造成器件稳定性下降。同时，注入角度的偏移会引发沟道两侧掺杂不对称，导致器件开启电压出现横向偏差，影响电路性能一致性。
三、离子注入后退火工艺
离子注入属于物理掺杂过程，高速离子轰击晶圆会造成硅晶格损伤，同时注入的杂质离子大多处于非激活状态，无法形成有效导电掺杂，必须通过退火工艺完成晶格修复与杂质激活，该工序的工艺参数会间接但显著影响最终开启电压。
目前CMOS制程常用快速热退火（RTA）和激光退火两种方式，核心管控参数为退火温度与保温时间。退火温度不足、时长过短，杂质离子激活率偏低，沟道有效掺杂浓度低于设计值，会导致器件开启电压偏离目标参数；退火温度过高、保温时间过长，会引发杂质离子横向扩散与纵向漂移，原本集中在沟道表层的掺杂杂质向衬底深处、器件边缘扩散，造成沟道有效掺杂区域畸变，不仅会改变开启电压数值，还会导致器件阈值均匀性变差。
除此之外，退火氛围也会产生细微影响，惰性气体氛围可避免晶圆表面氧化污染，维持掺杂稳定性，若氛围控制不当出现微量氧化，会形成额外的界面缺陷，进一步加剧开启电压漂移。
四、栅极制备工艺
栅极材料的功函数特性、掺杂均匀性以及栅极成型精度，会通过栅极-沟道功函数差影响MOSFET开启电压，在微米、亚微米及先进制程中影响尤为突出。
传统CMOS工艺采用多晶硅栅极，多晶硅的掺杂浓度直接决定其功函数：重掺杂多晶硅可实现功函数稳定，保证开启电压一致性；若多晶硅沉积、掺杂工艺不均，出现局部掺杂浓度差异，会导致晶圆不同位置器件功函数偏移，进而引发开启电压波动。同时，PMOS器件的P型多晶硅易出现硼离子穿透栅氧的问题，若无氮化栅氧防护，硼离子扩散至沟道界面，会改变沟道掺杂特性，造成开启电压持续漂移。
在45nm及以下先进制程中，金属栅替代多晶硅栅成为主流，金属栅的材料选型、薄膜沉积厚度、层间匹配度直接调控器件功函数，是先进工艺下微调NMOS、PMOS开启电压的关键手段，不同功函数的金属材料可精准适配不同阈值电压的器件设计需求。
另外，栅极光刻、刻蚀工艺的精度也会产生间接影响。若栅极图形偏移、边缘刻蚀不均，会造成实际沟道长度、宽度与设计值偏差，引发短沟道、窄沟道效应，导致器件开启电压随沟道尺寸畸变而降低或偏移。
五、器件隔离工艺

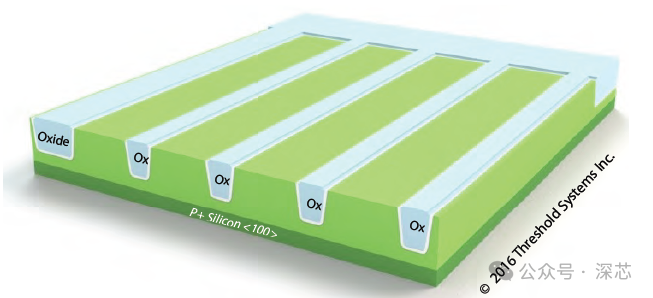

现代CMOS电路普遍采用浅沟槽隔离（STI）工艺实现器件间绝缘隔离，该工艺虽不直接作用于沟道，但会通过边缘电场效应间接影响MOSFET开启电压，是容易被忽略的关键影响工序。
浅沟槽的刻蚀深度、氧化填充质量、沟槽边缘平整度都会改变器件边缘的电场分布。沟槽刻蚀过浅、填充氧化层存在空洞或杂质，会导致器件边缘电场集中，产生边缘漏电，等效降低器件开启电压；沟槽边缘粗糙、存在晶格损伤，会引入大量界面电荷，扰乱沟道表面电场，造成器件主体区域与边缘区域开启电压不一致，引发单器件参数畸变。
同时，隔离工艺中的衬底预处理、表面清洗工序残留的缺陷，会与后续沟道掺杂、栅氧工艺产生耦合效应，进一步放大开启电压的波动幅度，影响晶圆整体良率。
六、衬底预处理与表面清洗工艺
晶圆衬底是MOSFET器件的载体，衬底本身的掺杂均匀性、表面洁净度是器件参数稳定的基础。衬底研磨、抛光工艺残留的表面损伤，会形成隐性晶格缺陷，后续制程中会转化为界面陷阱电荷，持续影响沟道电场，造成开启电压漂移。
各工序间的清洗工艺管控同样关键。清洗不彻底残留的有机杂质、金属离子、颗粒污染物，会附着在栅氧界面、沟道表层，改变局部掺杂特性与界面电荷状态，导致同批次晶圆、同晶圆不同芯片的开启电压出现明显差异，降低器件一致性与可靠性。
七、总结
综合来看，CMOS工艺中MOSFET开启电压的管控是一套系统性工程。栅氧工艺决定开启电压基础值，沟道离子注入是阈值精准调控的核心手段，退火工艺保障掺杂有效性与参数稳定性，栅极工艺通过功函数匹配修正阈值参数，隔离与清洗工艺则决定器件参数的一致性与可靠性。各工序相互耦合、相互影响，任意环节的工艺参数波动、制程缺陷，都会最终体现为器件开启电压的偏移、漂移与一致性变差。在实际CMOS量产制程中，需针对上述关键工艺进行精准参数管控、缺陷监控，才能保证MOSFET器件阈值电压稳定达标，保障集成电路的性能与良率。
|
