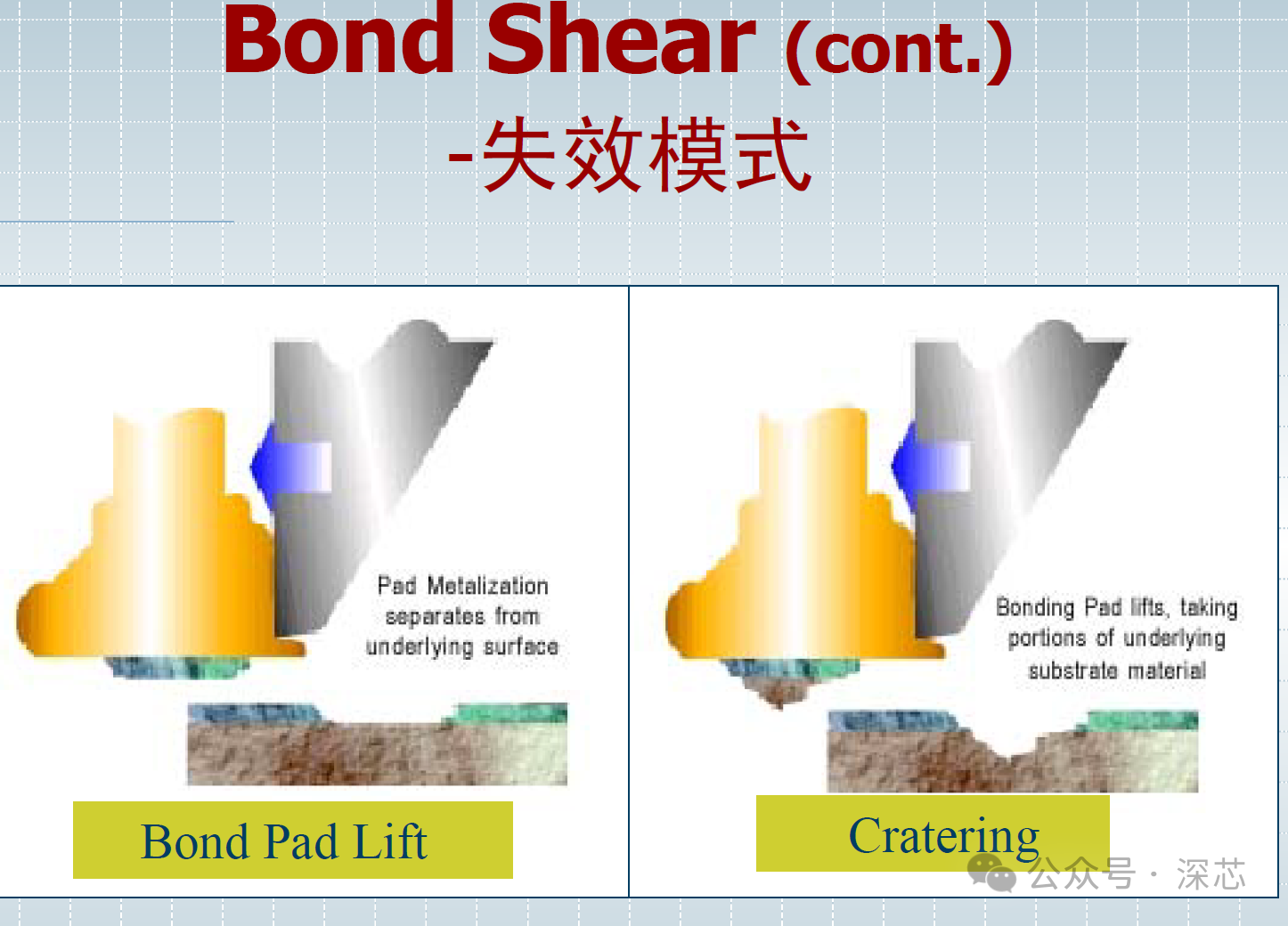

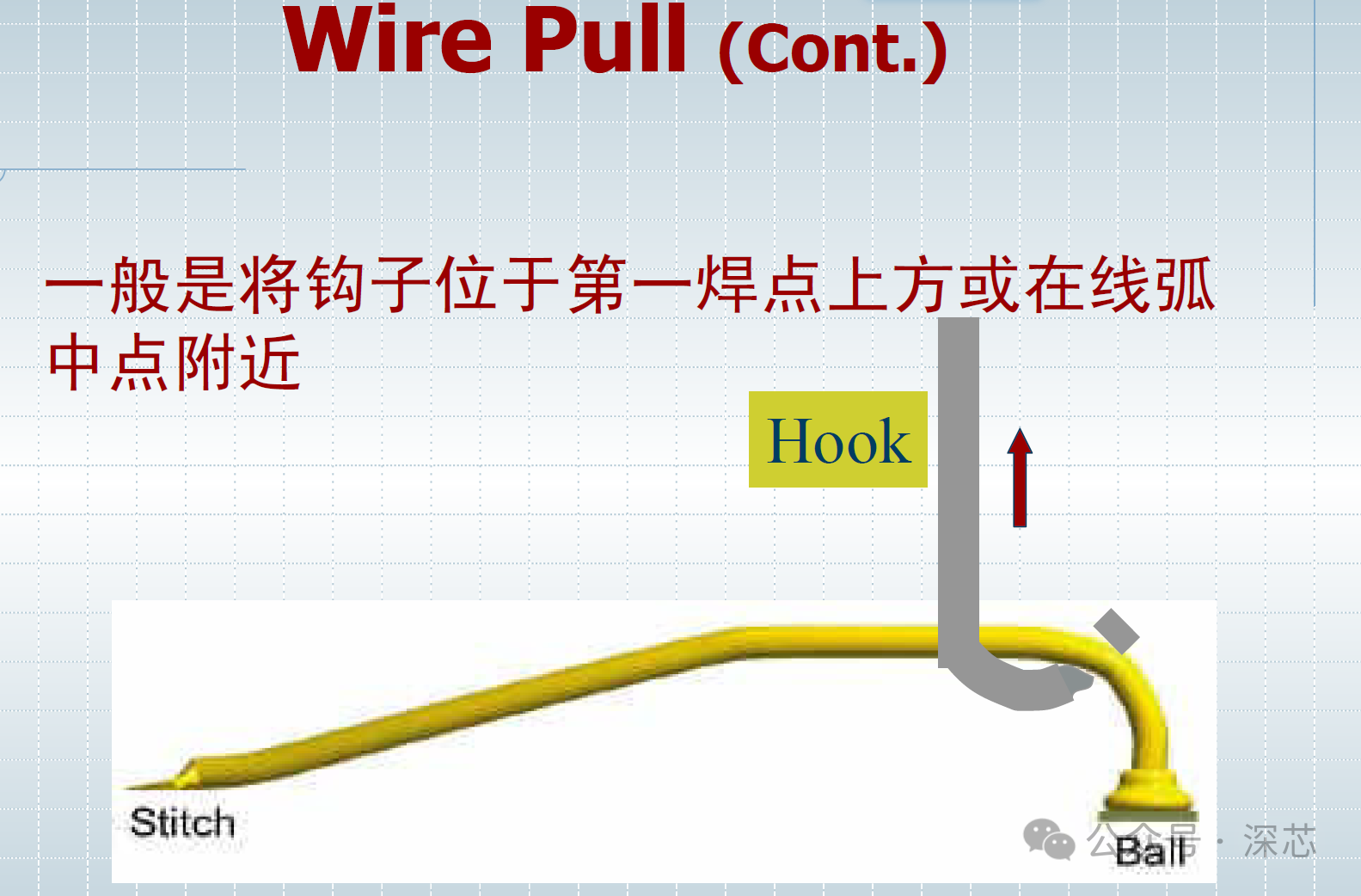

 在车规级芯片AEC-Q100可靠性验证体系中，温度循环试验（TC）是模拟汽车全工况温差应力、考核芯片长期服役稳定性的核心环境测试项目。很多从业者会疑惑，为何完成严苛的TC高低温循环测试后，还必须追加WBP焊线拉力测试、WBS焊线剪切测试两项封装力学检测？其实这并非冗余测试流程，而是针对TC试验潜在失效隐患的精准核验，是保障车规芯片封装键合可靠性、满足车载严苛使用场景的关键质控环节。要理清两项测试的必要性，首先要读懂温度循环试验对芯片封装结构的潜在影响。汽车工况温差跨度极大，AEC-Q100不同等级的TC试验，会让芯片反复经历-55℃至125℃的高低温交替冲击，单次循环便会让芯片晶圆、焊线、塑封胶体、引脚等不同材质结构产生频繁的热胀冷缩。由于芯片各封装材质的热膨胀系数存在天然差异，温度交变过程中，键合焊线、焊盘界面会持续承受交变剪切应力与拉伸应力，长期循环下来极易产生隐性损伤。 这类损伤具备极强的隐蔽性，也是TC电学测试无法排查的核心隐患。常规TC试验的合格判定，仅以芯片功能、电气参数是否正常为标准，只要通电性能无异常，即判定电学测试通过。但实际工况中，反复温差应力可能已经造成焊线微裂纹、键合界面分层、焊盘附着力下降、键合点轻微脱粘等隐性缺陷。这类问题不会立刻影响芯片通电工作，却会在车辆长期颠簸、振动、温差变化的叠加工况下持续恶化，最终出现焊线断裂、键合失效、芯片宕机等致命故障，直接威胁车载电子系统安全。这也是车规芯片区别于消费级芯片，必须深挖隐性结构隐患的核心原因。 而WBP与WBS测试，正是针对性核验TC试验后芯片键合结构完整性的专属检测手段，二者各司其职、互补验证，全方位排查温差应力带来的封装隐患。WBP焊线拉力测试，核心是检测键合焊线本身的抗拉强度与韧性，通过对焊线施加垂直拉力，验证经过温度循环后，焊线材质是否出现疲劳脆化、局部损伤，键合点的拉伸附着力是否达标，杜绝后期振动工况下焊线被拉断、脱落的问题。  WBS焊线剪切测试则聚焦于键合界面的结合可靠性，通过横向剪切力作用于键合点，精准检测焊线与晶圆焊盘、引脚焊盘之间的结合强度，排查TC应力引发的界面分层、微脱粘、结合力衰减等隐性缺陷。相较于拉力测试，剪切测试更易捕捉到键合界面的细微失效问题，而这类问题恰恰是高低温循环应力最易诱发、最难通过电学测试发现的隐患。  从AEC-Q100标准规范层面来看，TC后配套WBP、WBS测试是明确的强制性要求，有着严格的测试规范与判定标准。标准明确规定，温度循环试验完成后，需从测试批次中抽取5颗样品，针对芯片四角及侧边中间位置的关键键合点开展测试，覆盖核心受力焊线。测试结果不仅要求单根焊线的推拉力数值达标，还需满足CPK＞1.67的制程能力要求，以此证明芯片键合工艺经过温度应力考验后，仍具备稳定、可靠的量产一致性，彻底排除工艺波动与应力损伤带来的质量风险。 从车载实际应用场景出发，这项测试流程的必要性更是不言而喻。汽车电子设备常年处于温差剧变、颠簸振动、持续工作的复杂环境，芯片键合结构需要承受长期的力学与温度耦合应力。如果跳过TC后的WBP、WBS测试，隐性的键合损伤会流入终端产品，初期无异常，长期使用后极易引发车载控制芯片失效、信号中断、功能失灵等问题，严重影响整车安全稳定性。 综上，AEC-Q100温度循环试验侧重验证芯片电气性能的耐温稳定性，而后续的WBP、WBS测试则是补齐了封装结构力学可靠性的验证短板。二者结合，既考核了芯片的电气耐受能力，又排查了温差应力导致的隐性封装损伤，全方位保障车规芯片在全生命周期内的服役可靠性，这也是AEC-Q100车规认证体系严谨性、安全性的核心体现。 |
