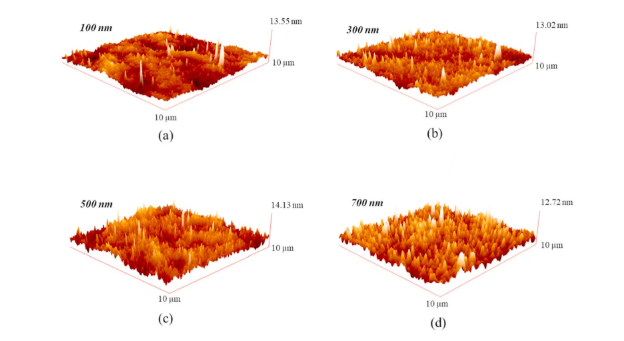

 AFM的基本原理与工作机制原子力显微镜（Atomic Force Microscopy，AFM）是一种通过探测针尖与样品表面之间相互作用力来获取表面信息的表征工具。 其核心构成包括三个关键要素：尖端、悬臂梁和反馈控制系统。AFM的尖端与样品表面接近时，会受到范德华力、静电力、接触排斥力等作用，导致悬臂梁产生微小形变。系统通过激光与四象限光电探测器读出这种形变，并利用闭环反馈控制压电扫描器在Z方向进行位移补偿，从而保持恒力、恒振幅或恒相位等条件。最终获取的不是一张直观的“照片”，而是一组带有单位、可统计、可追溯的高度数据集。  与扫描电镜主要依赖电子信号成像不同，AFM对样品导电性没有要求，广泛适用于绝缘体、半导体及导体材料。它具备亚纳米级分辨率，能够实现高精度三维形貌重构，并且在获取形貌信息的同时，还可同步测量多种物理场特性。常见的AFM工作方式包括接触模式、轻敲模式以及力控制类模式。 AFM在半导体制造中的核心应用 表面形貌与粗糙度表征。 在半导体制造中，表面粗糙度、台阶高度、刻蚀后侧壁起伏、CMP带来的凹陷与侵蚀等指标，本质上都是“高度—位置”的三维几何问题。AFM能够直接给出表面形貌和线剖面，把“猜测平坦度”变成“读出平坦度”。在CMP之后，光学方法可能受到材料反射率、薄膜堆叠与散射的影响，而AFM可以直接测量Ra、Rq等粗糙度指标以及台阶高度、刻蚀深度等参数。硅晶片的表面粗糙度会降低某些电气特性，AFM图像可用于计算均方根平面粗糙度。薄膜分析中，AFM可用于评估表面形态和粗糙度，观察晶粒尺寸与粗糙度随厚度增加的变化趋势。 关键尺寸与三维结构测量。 当器件结构从平面走向三维，计量难度显著增加——不仅要知道线宽，还要知道深度、侧壁垂直度、侧壁粗糙度、底部残留以及角落圆化情况。AFM在光刻后的线条测量中，能够给出线条顶部、坡面乃至侧壁附近的高度变化，将线边粗糙度和线宽粗糙度拆解为可分析的空间频谱或统计量。产业界还发展出专门用于关键尺寸测量的CD-AFM，通过特殊探针与特定扫描策略，提高对线宽、沟槽等几何量的可追溯测量能力。在高深宽比沟槽、先进存储结构等场景中，AFM通过专用探针、专用扫描分析模式以及目标点测量，将观测到的形貌转化为可控的工艺参数。  电学性能表征。 形貌AFM解决的是“表面长什么样”的问题，而电学相关的AFM模式解决的是另一个问题：同样的形貌，电学性能是否已经出现异常。扫描电容显微镜将探针—氧化层—半导体看作局域MOS电容，通过电容随偏置的变化来映射掺杂与载流子分布。扫描扩展电阻显微术在接触模式下测量局域扩展电阻，获得二维载流子密度或导电分布图。开尔文探针力显微镜在AFM基础上测量表面电势或功函数差异，用于观察结、界面与电荷分布等现象。导电原子力显微镜可以绘制精确的纳米级电流电压图，实现对二维半导体材料的精确分析。这些电学模式的真正价值在于将形貌图与掺杂、电阻、电势图叠加对照——形貌图显示缺陷长相，电学图显示缺陷是否真正影响器件，两者对齐后即可将失效分析从经验判断推向证据链闭环。 失效分析。 从产品开发到制造、组装和封装，失效分析在半导体制造的每个阶段都至关重要。在纳米互连中，AFM可定位电迁移导致的空洞或堆积，分析局部形貌演化与粗糙度变化，结合C-AFM识别导电路径中断或异常增强区域。在超薄介质层中，可定位介质击穿点、识别局部漏电通道、分析界面电势与形貌非均匀性。在存储器中，可定位导电细丝的形成与断裂，分析陷阱分布与电荷积累。 AFM在产线化应用中的挑战 传统AFM进行大面积扫描速度较慢，因此在Fab中的角色更像关键点计量、缺陷复查与工艺窗口验证，而非取代大吞吐量的光学或电子束普检。决定AFM能否进入产线的三道门槛分别是：吞吐速度——要么提高单次测量效率，要么通过并行化架构提升单位时间信息量；自动化——晶圆搬运、定位、换针、配方化测量、数据自动分析与报告需尽量实现无人值守；可追溯性——从探针状态到扫描器线性、从环境漂移到算法处理，需能回答“数据为什么可信”。此外，探针磨损会影响测量精度，在高深宽比结构中易产生卷积效应——尖端有半径、有形状，测到的侧壁或沟槽会出现典型的探针卷积，使结构看上去更“胖”、更“圆”。针对这些问题，通过更小的半锥角设计可在相同针尖材料条件下展现更优的耐磨特性与更小的卷积效应，尤其适用于深沟槽、光栅结构及高纵横比纳米器件的精确表征。 未来展望 AFM的精度在一定程度上受到探针尺寸的限制。近年来，研究人员利用人工智能技术开发出基于编码器—解码器深度卷积神经网络的图像到图像转换方法，利用尖端卷积和去卷积图像对的数据集进行训练，能够在更小的纳米尺度上生成三维表面特征。这一方法优于传统技术，有望在未来改进半导体设计、纳米级表征和失效分析。同时，数据采集速度更快、效率更高的新型AFM技术也在开发之中。  |
