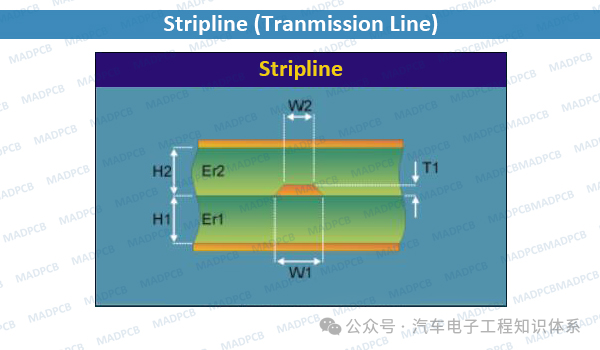

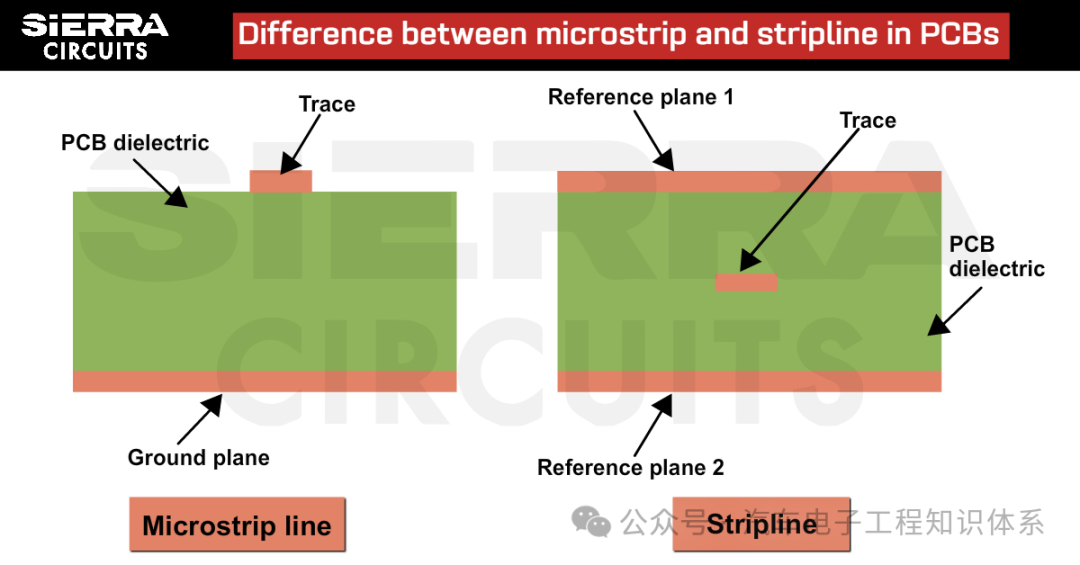

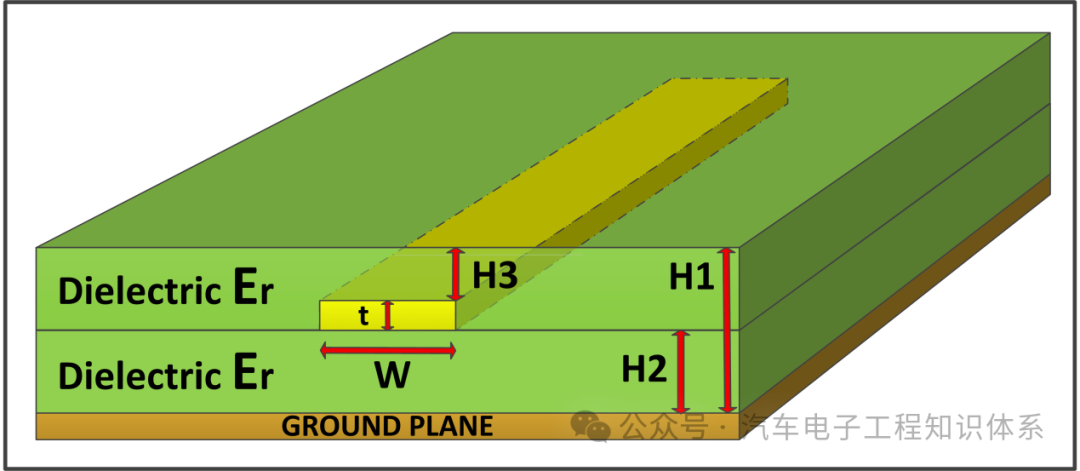

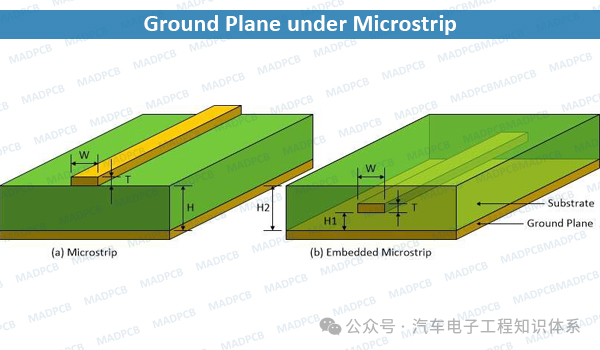

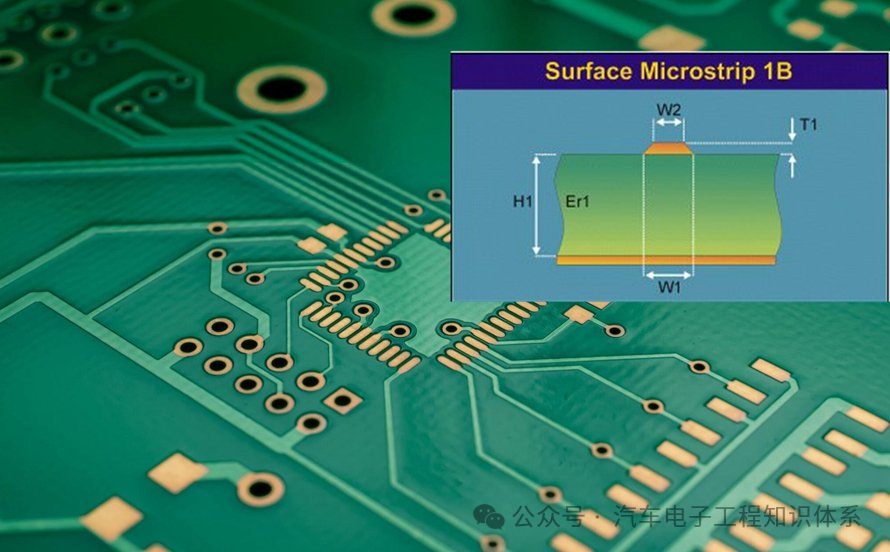

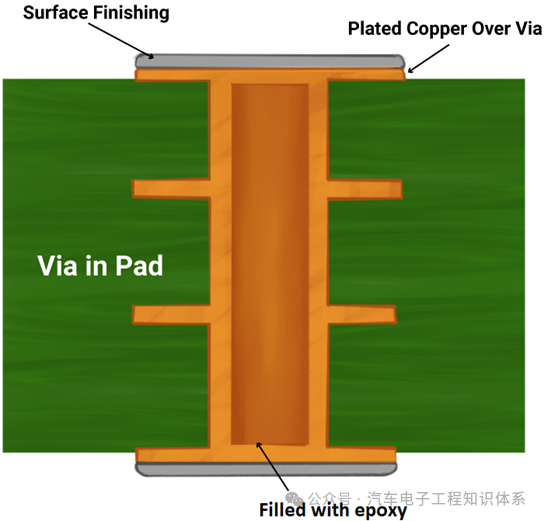

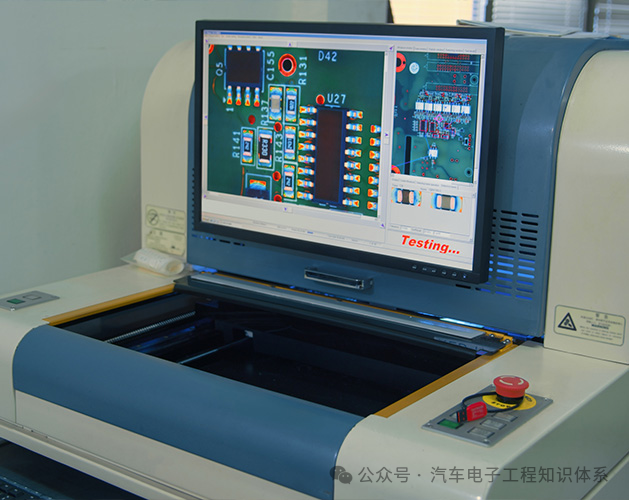

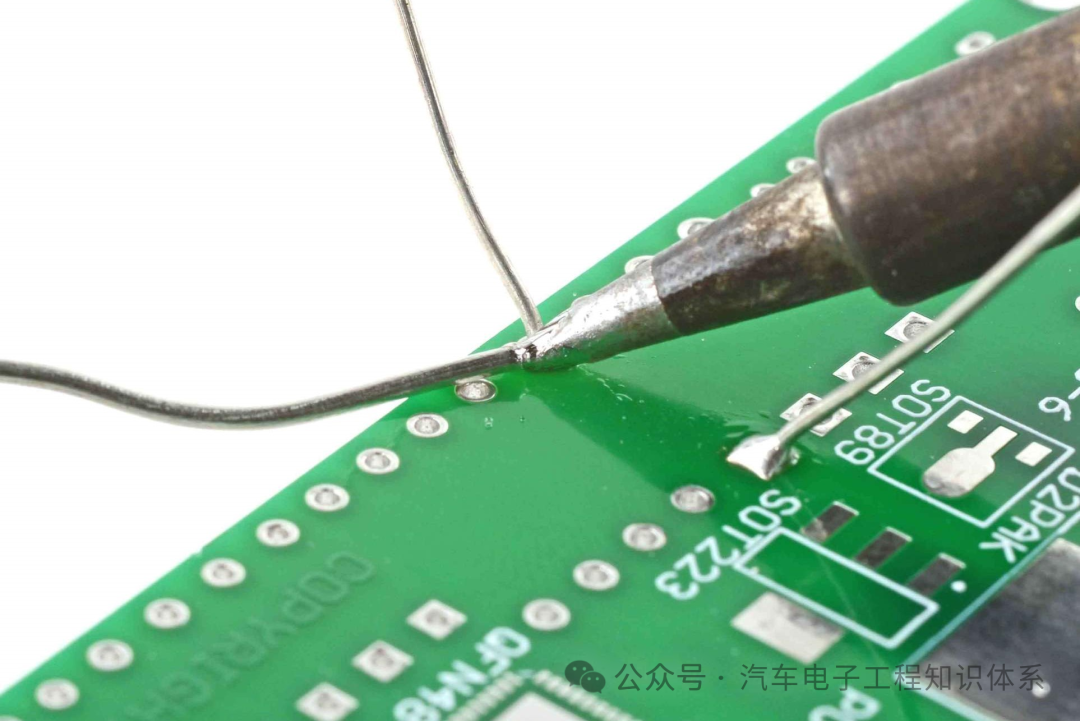

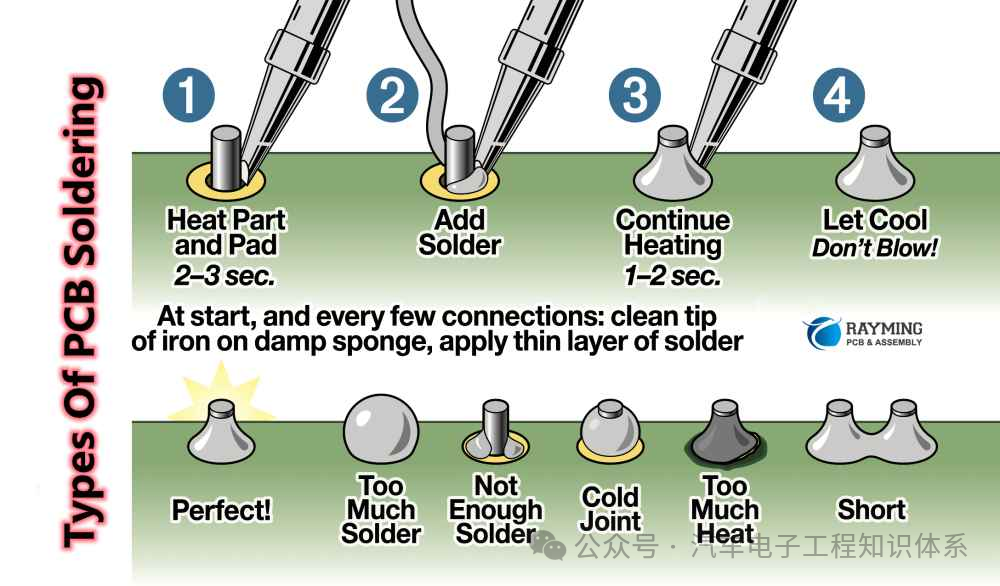

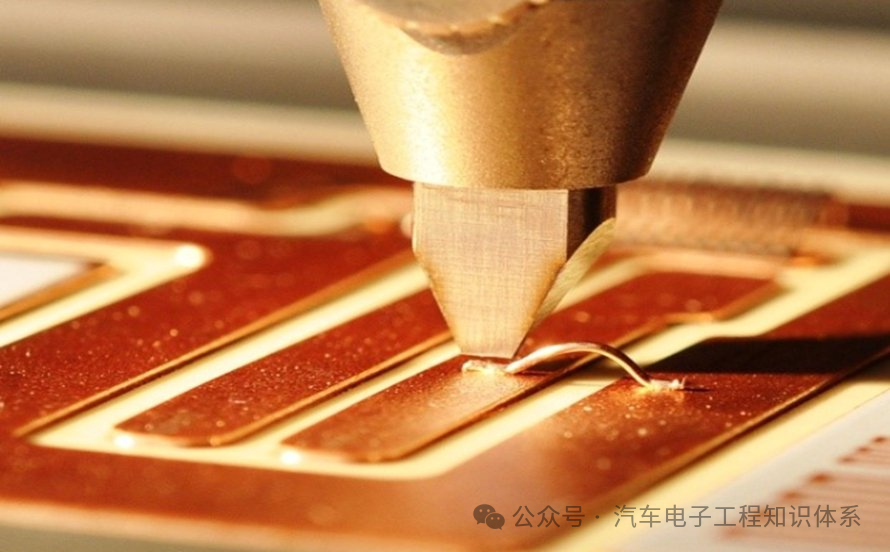

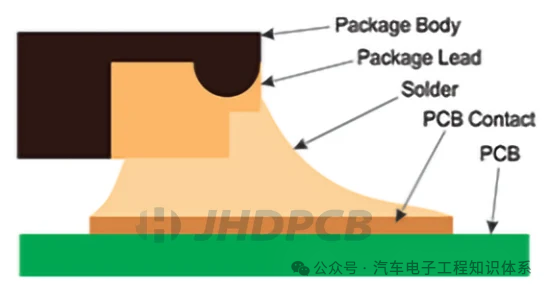

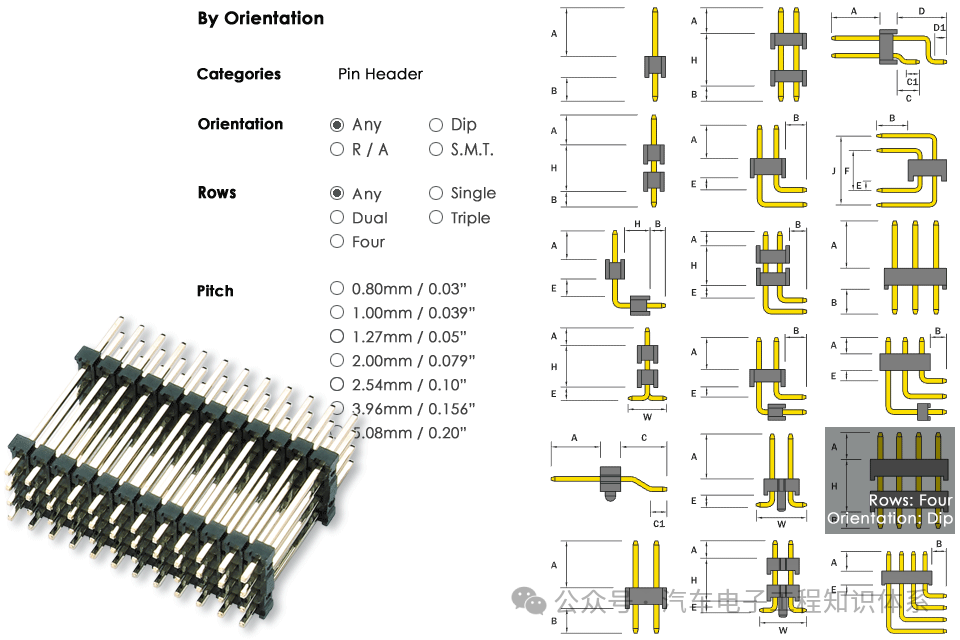

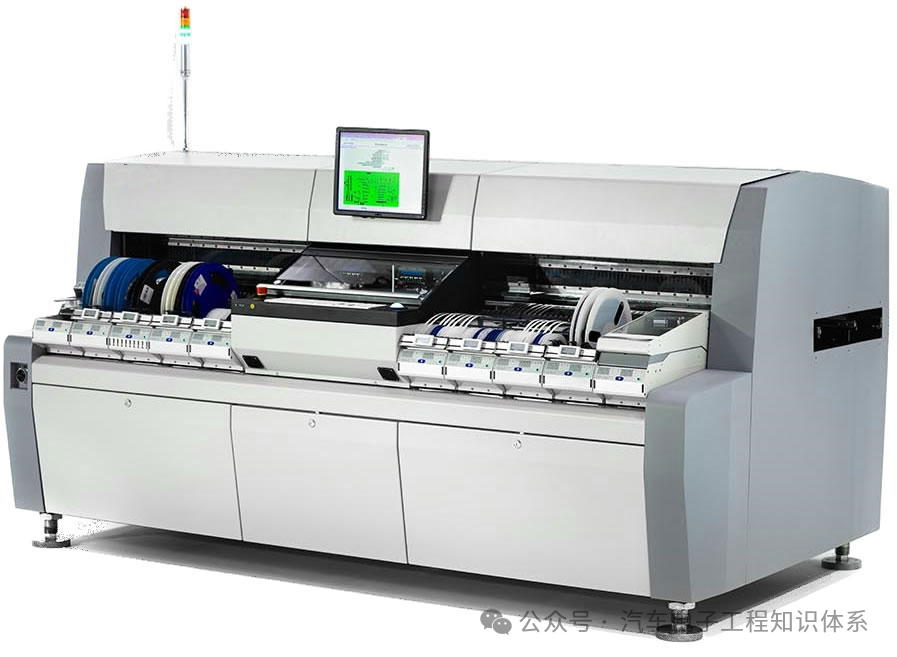

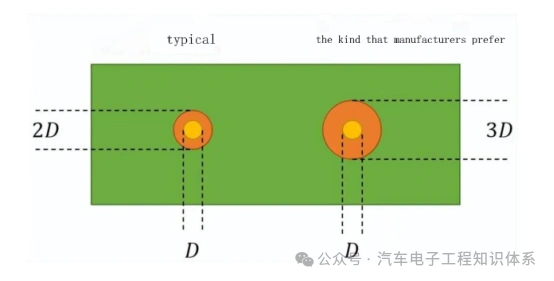

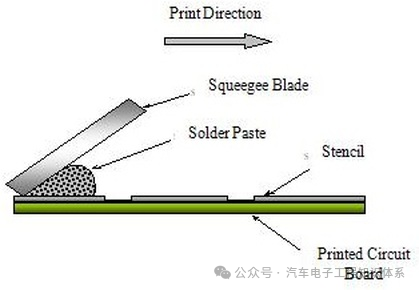

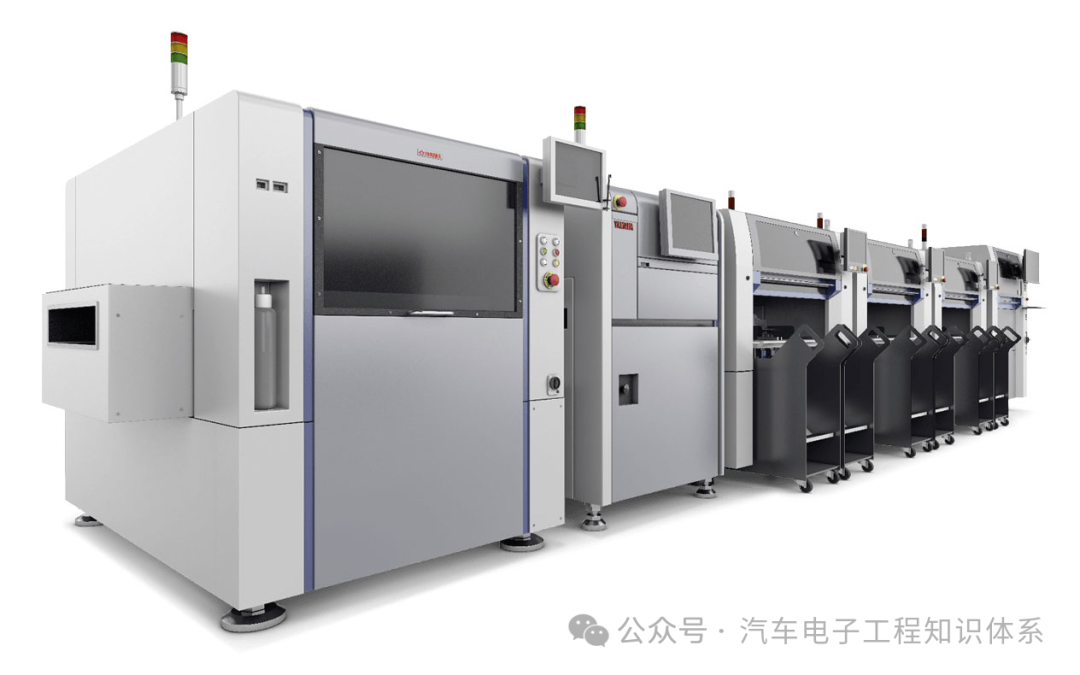

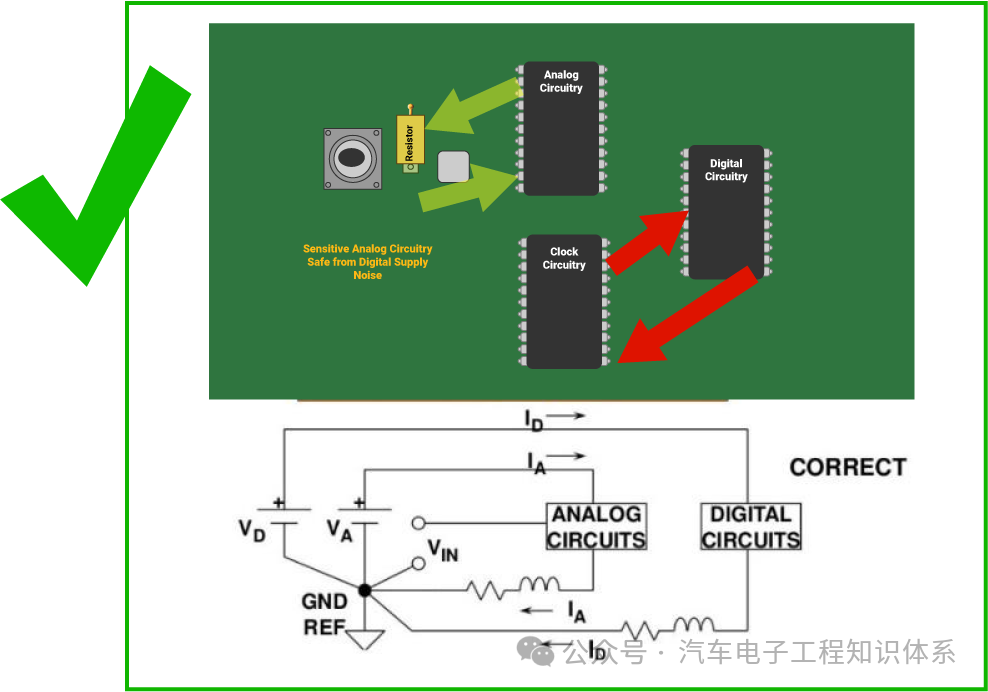

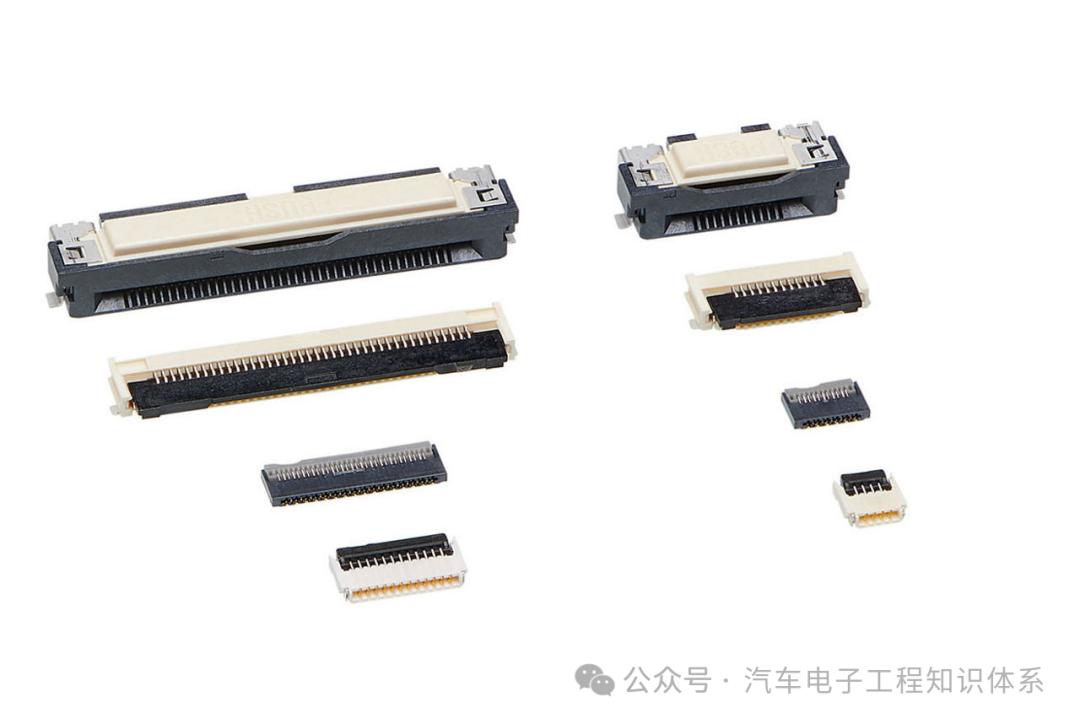

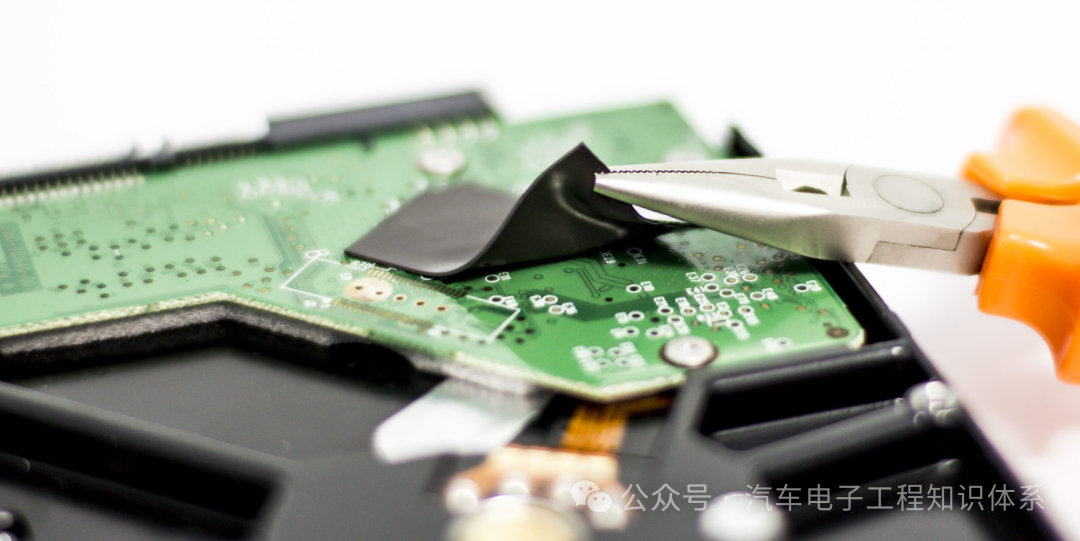

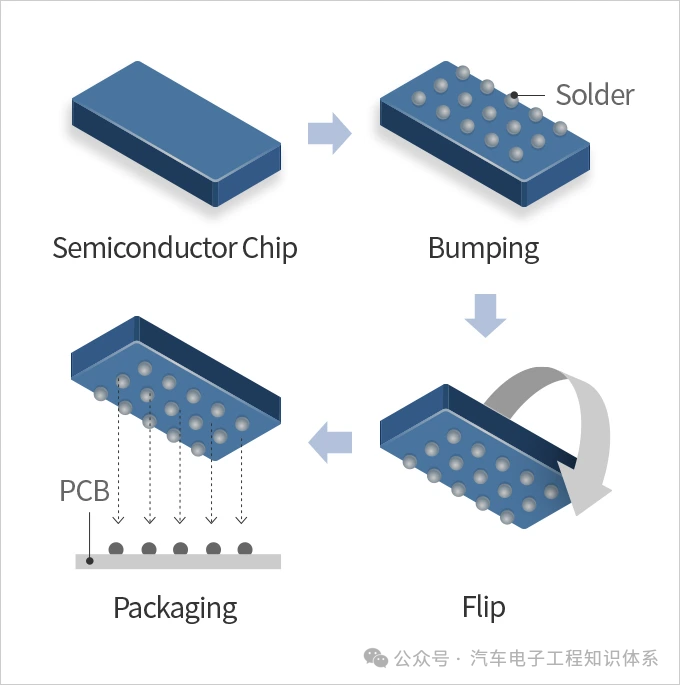

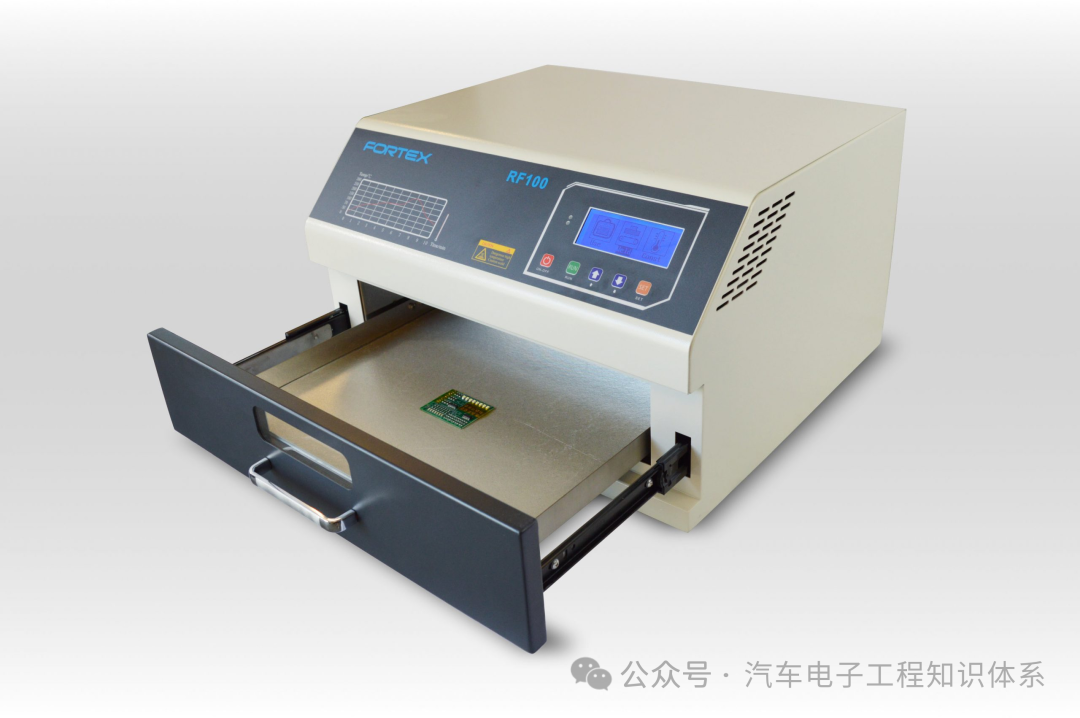

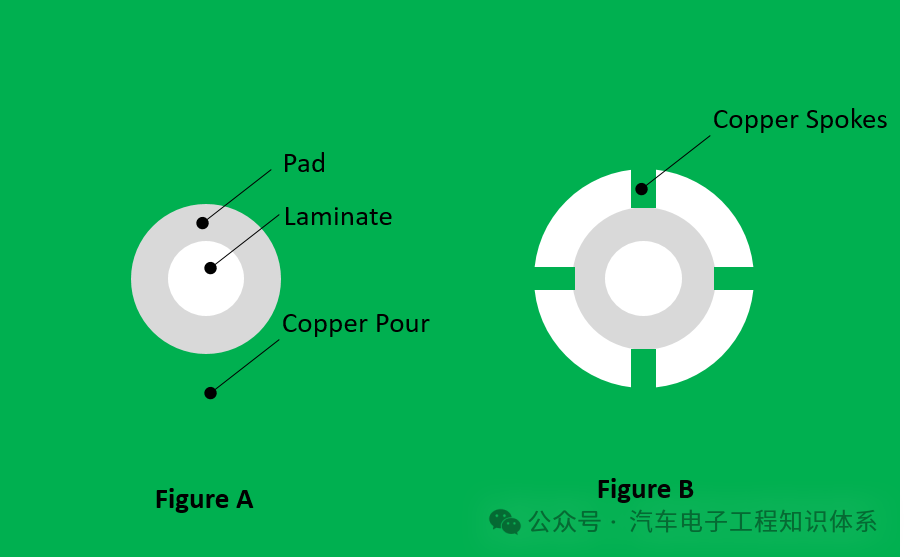

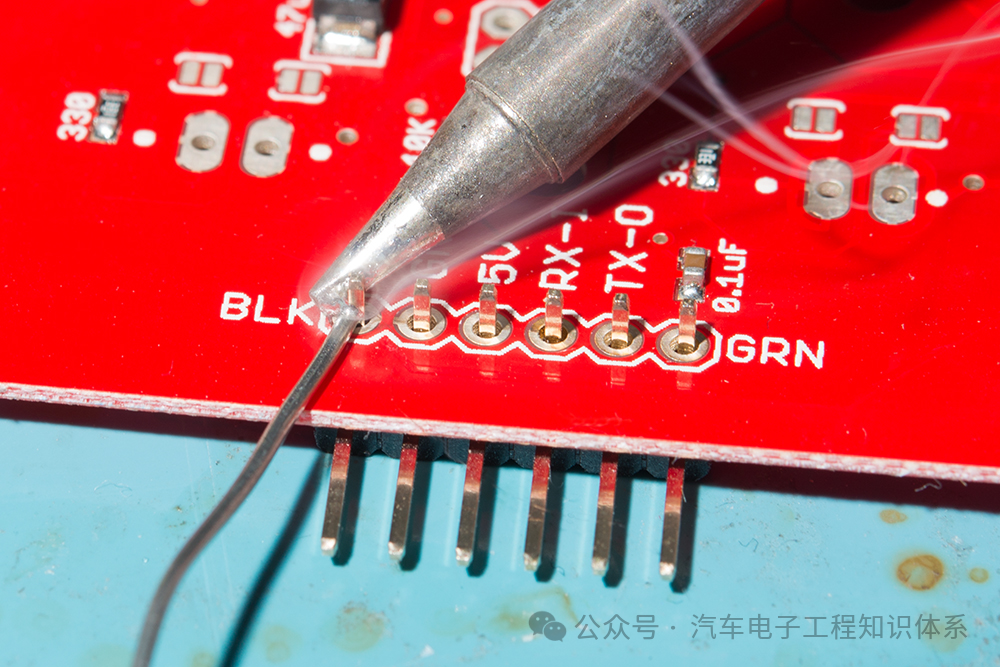

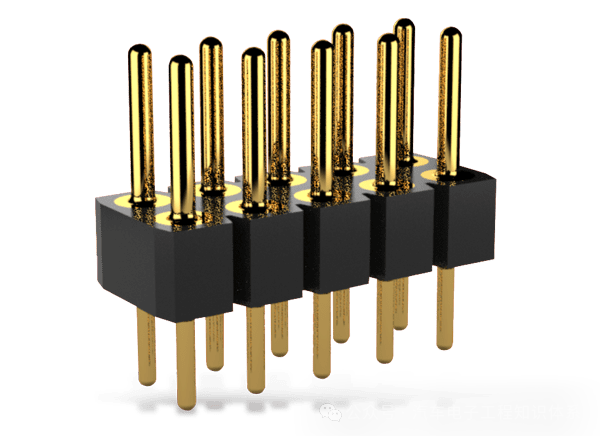

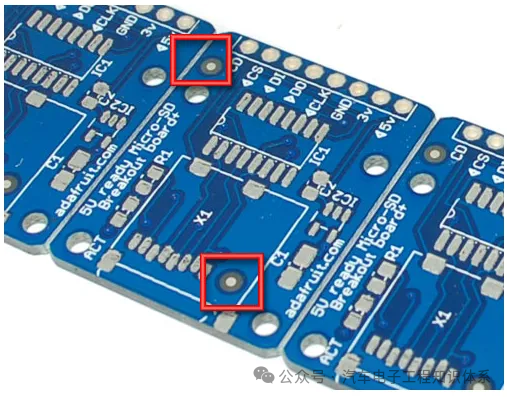

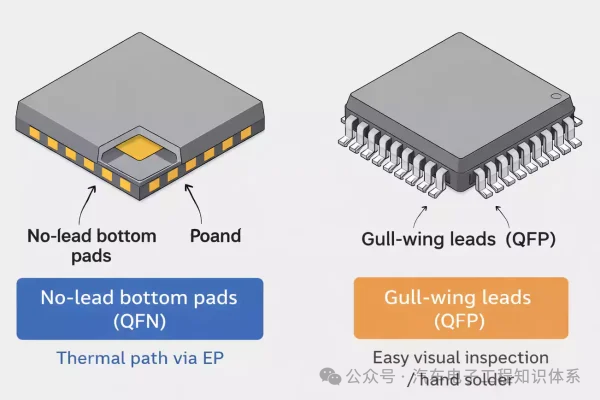

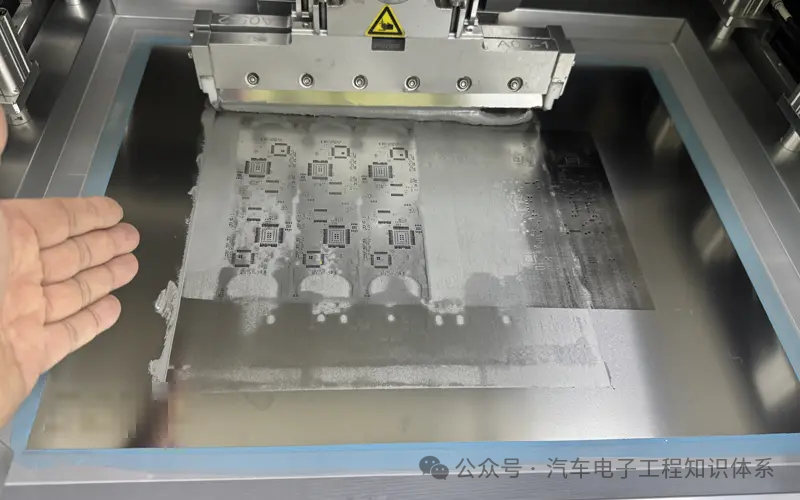

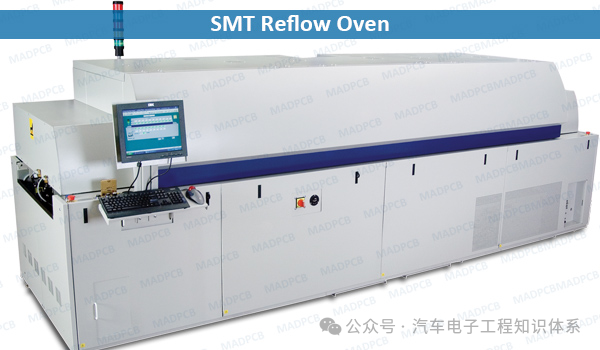

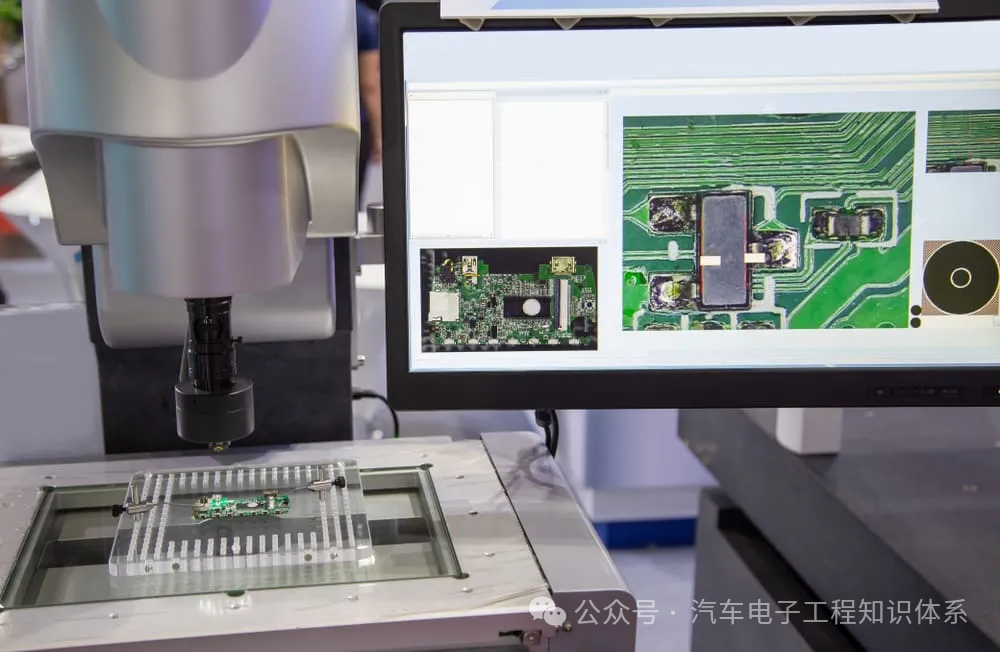

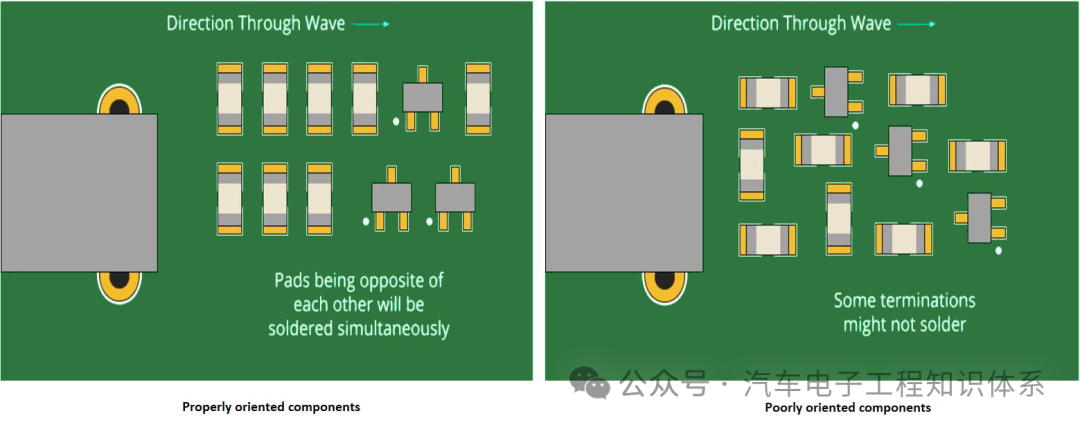

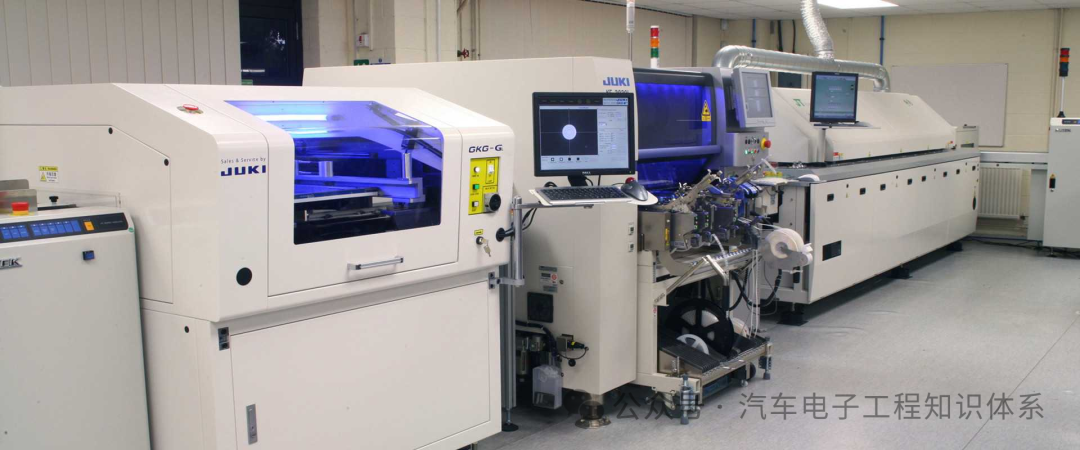

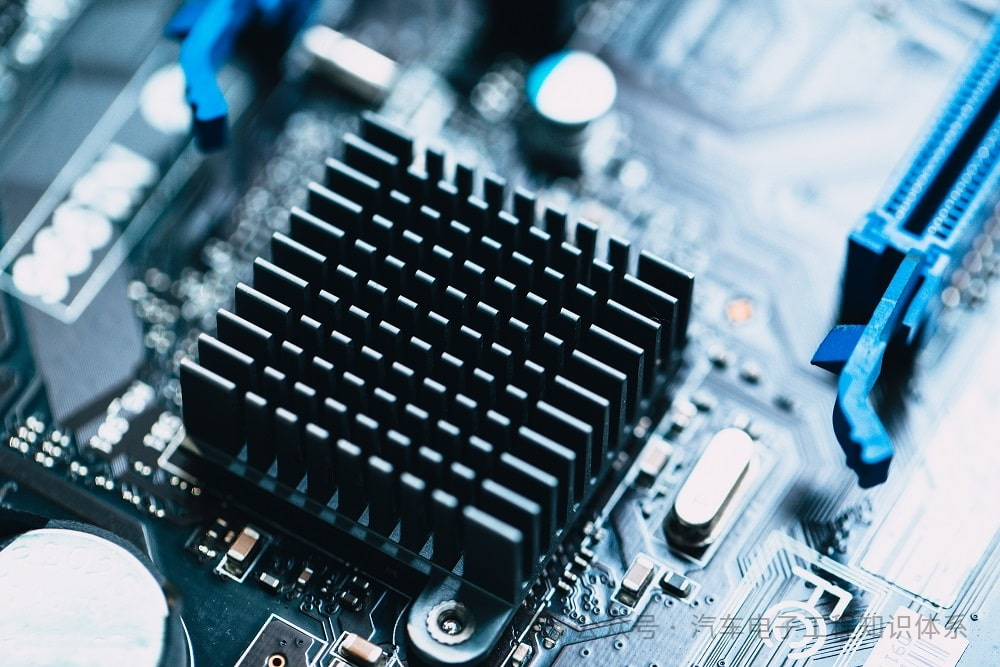

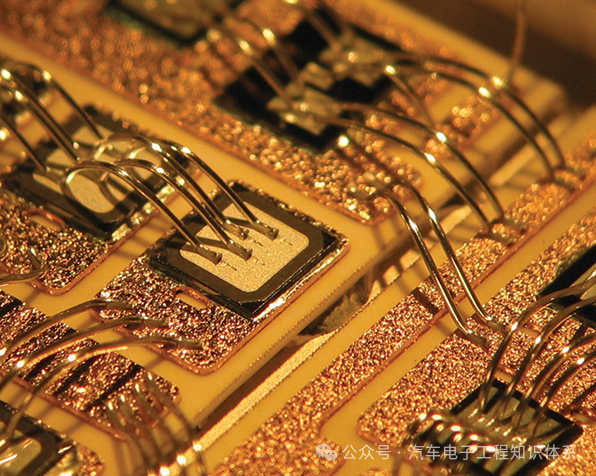

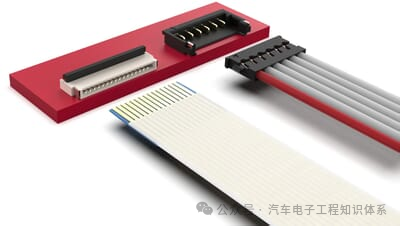

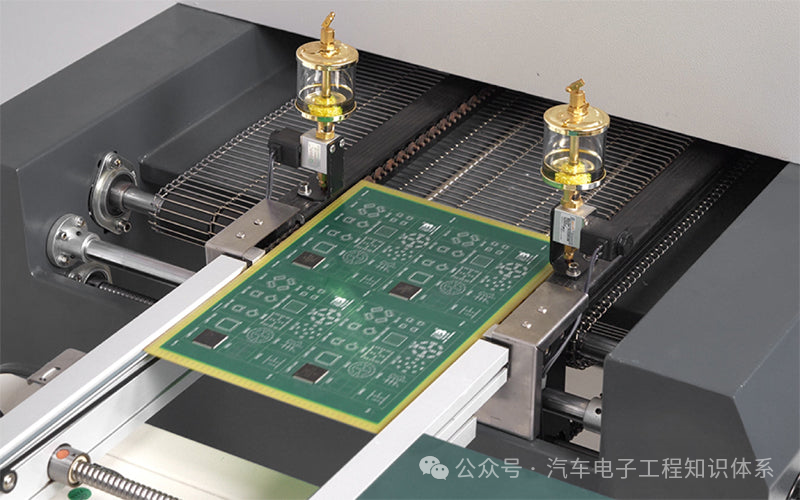

 PCB组装设计技术要求1.1 传输线类型在高速数字电路和射频电路中，信号完整性（Signal Integrity）是PCB设计的核心挑战之一。传输线阻抗控制直接影响信号的反射、串扰和时序裕量。本小节阐述PCB中常见的传输线结构类型，包括微带线（Microstrip）、带状线（Stripline）和埋入式微带线（Embedded Microstrip），分析其电磁场分布特征及阻抗计算的关键参数。微带线导线位于介质表层，三边接触低介电常数（εr）介质，一侧暴露于空气；埋入式微带线将导线部分或全部嵌入介质层中，上下均有介质覆盖，阻抗计算需考虑等效介电常数。正确选择传输线类型并精确控制阻抗，是确保高速信号无失真传输的基础。 图1：带状线（Stripline）传输线结构示意图，展示了导线被上下两层介质完全包围的结构，以及关键尺寸参数W1、W2、H1、H2和T1，用于精确计算特性阻抗。 来源：MADPCB / madpcb.com  图2：表面微带线（Surface Microstrip）实物与结构示意图。微带线位于PCB表层，一侧接触空气，阻抗受基板介电常数Er1、导线宽度W1/W2及厚度T1影响，需通过仿真工具精确控制。 来源：Viasion / www.viasion.com  图3：嵌入式微带线（Embedded Microstrip）三维结构示意图。导线被部分介质覆盖，介于表层微带线与带状线之间，适用于需要一定保护但又不完全埋入内层的场景。 来源：Optimum Design Associates / www.optimumdesign.com  图4：微带线（Microstrip）与带状线（Stripline）结构对比。微带线仅下方有参考地平面，上方为空气；带状线上下均有参考平面，电磁屏蔽更好，适合高速差分信号。 来源：Sierra Circuits / www.protoexpress.com  图5：嵌入式微带线截面示意图，展示了导线嵌入介质层中的位置关系及高度参数H2，用于阻抗计算中的等效介电常数修正。 来源：电子工程专辑 / www.eet-china.com 1.2 导通孔（Via）设计导通孔（Via）是连接PCB不同层信号的关键结构，但在高速信号路径中，导通孔会引入寄生电感和寄生电容，导致阻抗不连续和信号反射。减小导通孔直径可有效降低附加电感，更小直径的导通孔在高频信号传输中效果更优。在高速信号路径中，应优先选用微孔（Microvia）或盲埋孔设计，以减少寄生参数对信号完整性的影响。此外，电源层与接地层靠近布置可形成分布电容，作为高频去耦电容使用，不仅节省分立元件空间，还能改善电源完整性。本小节详细阐述导通孔的结构类型、设计要点及其对阻抗控制的影响。 图6：PCB多层板通孔截面结构示意图，展示了通孔在多层板中的连接方式，包括表面 finish、电镀铜层及不同层间的连接关系，是阻抗连续性的关键节点。 来源：Sierra Circuits / www.protoexpress.com  图7：盘中孔（Via in Pad）结构示意图，通孔直接位于焊盘下方并填充环氧树脂，表面覆盖电镀铜。此设计用于高密度BGA等场景，但需严格控制填充平整度以避免焊接空洞。 来源：Sierra Circuits / www.protoexpress.com  图8：地平面（Ground Plane）在微带线及嵌入式微带线中的位置示意图。完整的参考地平面是控制阻抗的基础，高速信号应避免跨分割造成阻抗不连续。 来源：MADPCB / madpcb.com 1.3 热学管理热学管理是PCB组装设计中决定产品可靠性和寿命的关键因素。电子元件在工作时会产生热量，若热量无法有效散出，将导致元件结温升高，加速材料老化和性能退化。热管理通过传导、对流和辐射三种机理实现：热传导速率与导热系数K、横截面积及温差成正比；对流通过空气或液体流动带走热量，需考虑风道设计及散热器表面积；辐射则通过电磁波形式散热。依据阿伦尼乌斯模型，温度每升高约10°C，元件预期寿命降低约一半。因此，热设计需考虑最坏工况下的温度分布，而非仅额定工作温度。通孔玻璃元件引线应具备应力释放弯（Stress Relief Loop），以吸收温度循环引起的机械应力；表面贴装元件可通过增加焊盘尺寸、优化钢网开孔、底部填充（Underfill）等措施提高热循环寿命。散热器与PCB之间应使用软衬垫（如导热硅脂垫）填充间隙，抵消温度应力，但需注意低Tg（玻璃化转变温度）高CTE（热膨胀系数）的衬垫在温度变化时会产生更大应力，需评估材料匹配性。 图9：PCB上的散热器（Heat Sink）安装实例。散热器通过增大表面积强化对流散热，通常配合导热硅脂或垫片使用，以降低芯片结温并延长元件寿命。 来源：Sierra Circuits / www.protoexpress.com  图10：导热垫（Thermal Pad）在PCB上的安装操作。导热垫填充芯片与散热器之间的微观空隙，降低接触热阻，是热传导路径中的关键界面材料。 来源：Sierra Circuits / www.protoexpress.com  图11：PCB热释放（Thermal Relief）设计对比。图A为直接铜皮连接，图B采用铜辐条（Copper Spokes）连接，可在波峰焊时防止焊盘散热过快导致冷焊，同时保证电气连接。 来源：Sierra Circuits / www.protoexpress.com 1.4 PCB布局设计总则PCB布局设计是连接电路原理图与物理实现的关键环节，直接影响产品的可制造性、可测试性和可靠性。布局设计需同时满足电气性能、热学性能和机械装配要求。在自动组装方面，PCB外形尺寸需符合制造商自动贴装设备（如SMT贴片机、回流焊炉、波峰焊机）的加工能力范围，包括最大/最小板尺寸、板厚范围及翘曲度要求。板边应预留工艺边（Process Edge）及定位孔，便于轨道传输和夹持。元件布局应满足贴片机的贴装头行程、吸嘴类型及视觉识别系统的限制。在电气性能方面，应按功能模块分区布局，模拟电路与数字电路分离，大功率与小信号分离，避免相互干扰。热敏感元件应远离热源（如功率器件、稳压器），必要时设置隔热屏障或导热通道。高频信号走线应短而直，避免锐角，关键信号线需包地处理。大型或重型元件应优先布置在靠近板中心或支撑结构的位置，减少板弯矩。 图12：高速SMT贴片机（Pick and Place Machine），配备多组料带供料器和视觉对位系统。PCB设计需匹配其贴装头行程、吸嘴类型及最大贴装高度限制。 来源：NextPCB / www.nextpcb.com  图13：完整的SMT生产线布局，包括锡膏印刷机（左）、贴片机（中）和回流焊炉（右）。PCB尺寸需兼容整条线的轨道宽度和传输高度。 来源：RayPCB / www.raypcb.com  图14：模块化SMT生产线设备阵列，展示了从印刷、贴装到回流焊的完整工艺流程。设计时需确保PCB在传输过程中不会因尺寸超限而卡板。 来源：NextPCB / www.nextpcb.com  图15：波峰焊方向对元件布局的影响。左侧为正确方向（焊盘相对，同时受热），右侧为错误方向（部分焊端可能无法充分焊接），直接影响通孔元件的焊接质量。 来源：Sierra Circuits / www.protoexpress.com  图16：模拟电路与数字电路分区布局示意图。敏感模拟电路应远离数字噪声源，通过单点接地（Star Grounding）减少地环路干扰，确保信号完整性。 来源：Sierra Circuits / www.protoexpress.com 1.5 元件贴装通用要求元件贴装是PCB组装的核心工序，其设计质量直接决定了组装良率和生产效率。在通用自动贴装要求方面，需为贴装设备（贴片机吸嘴、夹爪等）预留足够的操作间隙，避免与相邻元件或板边结构干涉。所有极性元件（如电解电容、二极管、IC）必须提供清晰、统一的极性/方向标识，确保贴装方向正确。设置专门的基准点（Fiducial Marks）和第一脚定位符号，便于自动光学检测（AOI）及编程识别，这是保证贴装精度的关键。在元件尺寸与轮廓限制方面，应避免使用超出设备贴装能力下限的超小无源元件（如01005以下需评估设备能力）；控制元件长宽比，避免过于细长的元件在贴装过程中因惯性或振动发生偏移；避免使用过高轮廓元件（如大型电解电容、连接器），防止与贴片机吸嘴或回流焊炉上盖干涉。推荐使用垫片（Spacer）支撑大型元件，避免装配或热循环中损坏焊点或元件本体。 图17：PCB基准点（Fiducial Mark）设计规范。典型设计（左）与制造商推荐设计（右）对比，推荐采用3倍直径（3D）的阻焊开窗，以确保视觉系统精确识别。 来源：NextPCB / www.nextpcb.com  图18：实际PCB板上的基准点（红色方框标记）。Fiducial通常布置在板角和对角位置，为贴片机提供全局坐标参考，是自动贴装精度的基础。 来源：MorePCB / morepcb.com  图19：全局基准点（Global Fiducial）与局部基准点（Local Fiducial）布局示意图。全局Fiducial用于整板定位，局部Fiducial用于大型IC（如QFP、BGA）的精确对位。 来源：GlobalWellPCBA / www.globalwellpcba.com 1.6 通孔安装（THT）要求通孔安装（Through-Hole Technology, THT）是传统的PCB组装方式，虽然在高密度产品中逐渐被SMT取代，但在高功率、高机械应力及需要插拔连接的场景中仍不可替代。在通用引线要求方面，一般规则是一个通孔（Plated Through Hole, PTH）仅允许插入一根元件引线，避免孔内拥挤导致焊料填充不足。非支撑孔（Unsupported Hole）中的元件引线伸出长度应控制在0.5mm ~ 1.5mm范围内，过长易短路，过短影响焊接可靠性。引线需根据元件类型和安装方式做应力消除处理（如弯折成环或特定角度），防止温度循环或机械振动导致焊点开裂。在机械支撑与安装稳定性方面，无法自立安装（如大型变压器、功率电阻）的元件，需使用散热片、支架或卡扣等辅助支撑结构，避免仅靠焊点承受机械载荷。安装后应保证电气连接恒定可靠，同时便于清洁（如助焊剂残留清洗），避免应力阻塞通孔或清洗通道。对于高发热通孔元件，引线周围应保留足够的散热铜面积，必要时采用热通孔（Thermal Via）将热量传导至内层或底层。 图20：通孔元件手工焊接操作。烙铁同时加热焊盘与引线，送入焊锡形成润湿角。自动波峰焊需确保引线伸出长度适中，过长易短路，过短影响焊料填充。 来源：iFixit / www.ifixit.com  图21：通孔排针焊接实例，展示了烙铁头同时接触焊盘和引线的正确加热方式，确保焊料充分润湿通孔内壁，形成可靠的金属间化合物（IMC）连接。 来源：SparkFun Learn / learn.sparkfun.com  图22：通孔焊接四步标准流程（加热、加锡、持续加热、冷却）及常见缺陷对比（完美、锡过多、锡不足、冷焊、过热、短路）。设计时需考虑焊接可达性。 来源：RayPCB / www.raypcb.com 1.7 标准表面安装（SMT）要求表面贴装技术（Surface Mount Technology, SMT）是现代PCB组装的主流工艺，具有高密度、高自动化和高可靠性的特点。在通用自动贴装要求方面，需为贴装设备（贴片机吸嘴、夹爪、视觉系统）预留足够间隙，提供合适的元件定向与极性标识。避免使用过小无源元件（如01005以下），控制元件长宽比，避免高轮廓元件影响贴装稳定性。设置专门的定位符号（Fiducial Marks）和第一脚标识，方便自动光学检验（AOI）识别和编程对位。元件布局方向应尽可能统一（如电阻、电容方向一致），减少贴装头旋转次数，提高贴装效率。在不同类型元件要求方面，有引线表面安装器件需定制引线成形形式，保证应力消除（Stress Relief）和助焊剂/清洗液可流通；扁平封装（SOIC/SOP）引线中心间距标准1.27mm，需控制元件底部与焊盘间隙，避免桥接或虚焊；底部端接元件（BTC，如QFN/DFN）焊盘设计需包含中心散热焊盘及外围引脚焊盘，中心焊盘开孔率需按IPC-7093控制。SMT工艺始于锡膏印刷，通过钢网（Stencil）将锡膏精确转印到焊盘上，再经贴片机放置元件，最后在回流焊炉中按温度曲线熔化焊料形成焊点。回流焊后需进行AOI检测，通过高分辨率相机和图像比对算法检测元件缺失、偏移、极性错误、桥接、虚焊等缺陷。 图23：QFN（无引线底部焊盘）与QFP（鸥翼引线）封装对比。QFN通过底部裸露焊盘（EP）提供散热路径，但无法目视检查焊点；QFP引线外露，便于AOI检测和手工焊接。 来源：FastTurnPCBs / www.fastturnpcbs.com  图24：QFN封装焊点截面结构示意图，展示了封装本体、引线、焊料与PCB焊盘的连接关系。中心散热焊盘（EP）的钢网开孔率需按IPC-7093控制，防止焊接时芯片浮起。 来源：JHDPCB / jhdpcb.com  图25：焊点金相截面显微照片，展示了焊料与铜焊盘及元件端子之间的金属间化合物（IMC）层。通过截面分析可评估焊接质量、空洞率及润湿情况。 来源：Elmet LLC / www.elmetlabs.com  图26：锡膏印刷工艺原理示意图。刮刀（Squeegee Blade）以特定角度和压力推动锡膏通过钢网开孔，沉积到PCB焊盘上，印刷质量直接影响后续焊接可靠性。 来源：Surface Mount Process / www.surfacemountprocess.com  图27：自动锡膏印刷机工作实况。钢网精确对准PCB后，刮刀以设定速度和压力完成印刷。钢网开孔设计（如QFN中心焊盘的分区开孔）是控制锡膏量的关键。 来源：GNS EMS / gnsems.com  图28：回流焊炉内部传输链结构。PCB通过预热区、保温区、回流区和冷却区，温度曲线需根据焊膏合金成分（如SAC305）和元件耐热性精确设定。 来源：iTech SMT / www.itechsmt.com  图29：工业级SMT回流焊炉（Reflow Oven）外观。多温区热风对流加热，配备氮气保护可选，防止高温氧化，确保BGA、QFN等底部焊点充分回流。 来源：MADPCB / madpcb.com  图30：桌面型回流焊设备（RF100），适用于小批量或研发试产。抽屉式设计便于取放板，温控精度直接影响原型验证的焊接质量。 来源：Fortex Engineering / www.fortex.co.uk  图31：AOI（自动光学检测）系统工作场景。高倍率相机采集PCB图像，与标准CAD数据进行比对，自动标记焊点缺陷（如少锡、桥接、元件立碑）。 来源：ALLPCB / www.allpcb.com  图32：AOI检测设备界面，显示实时检测中的PCB板图像及缺陷标记（红圈）。AOI是SMT产线中替代人工目检的关键质量控制环节。 来源：Odyssey OEI / www.odyssey-oei.com 1.8 特殊元件安装要求特殊元件包括裸芯片（Bare Die）、带载自动安装元件及焊锡球阵列封装（BGA/CSP）等，其安装工艺与传统封装有显著差异，对设计精度和工艺控制要求更高。裸芯片安装分为三种主要方式：金属线接合（Wire Bond）采用金线/铝线/铜线将芯片焊盘与基板/引线框架连接，需控制键合参数（超声功率、压力、时间）及焊盘表面处理（如Ni/Au）；倒装芯片（Flip-Chip）通过焊锡凸点（Solder Bump）或铜柱（Cu Pillar）直接与基板互连，需控制底部填充（Underfill）工艺以缓解CTE失配应力；芯片级封装（CSP）封装尺寸接近芯片尺寸，焊球间距通常为0.5mm或0.4mm，需按JEDEC标准设计焊盘。带载自动安装（Tape & Reel）的元件包装规范参见SMC-TR-001。焊锡球阵列封装（BGA/CSP）的组装工艺要求参见J-STD-013和IPC-7095，BGA焊盘设计应为NSMD（Non-Solder Mask Defined）或SMD（Solder Mask Defined）类型，回流焊后需进行X-Ray检测，确保焊球无桥接、空洞率符合IPC-A-610要求。 图33：金属线接合（Wire Bonding）实物照片，展示了金线从芯片焊盘连接到引线框架的弧形环路。键合参数（超声功率、压力、时间）直接影响连接强度和可靠性。 来源：NextPCB / www.nextpcb.com  图34：线接合工艺特写，楔形键合头将金线压接到焊盘表面。焊盘表面处理（如化学镍金ENIG）需满足键合兼容性要求，避免污染导致脱键。 来源：Viasion / www.viasion.com  图35：Wire Bond与Flip Chip结构对比。Wire Bond芯片朝上，通过引线连接；Flip Chip芯片朝下，通过底部凸点直接连接基板，信号路径更短，适合高频应用。 来源：PCMag / www.pcmag.com  图36：倒装芯片（Flip-Chip）工艺流程：半导体芯片→凸点制作（Bumping）→翻转（Flip）→对准基板焊盘→回流焊接（Packaging）。底部填充（Underfill）是缓解热应力的关键步骤。 来源：Power Electronic Tips / www.powerelectronictips.com 1.9 连接器与挠性电缆要求连接器和挠性电缆是PCB与外部系统互连的关键接口，其设计质量直接影响产品的可维护性、可靠性和电磁兼容性。连接器用于电源、接地及信号分配时，其电气参数（额定电流、接触电阻、耐压）必须明确标注于设计文档中。连接器端接方式应符合IPC标准，通孔连接器需保证引线伸出长度及焊料填充满足IPC-A-610可接受条件。板对板连接器应设置定位柱（Polarizing Post）或防呆结构，防止误插。高频连接器（如RF、同轴）应保证阻抗连续性，接地引脚需就近连接至完整地平面。挠性电缆（FPC/FFC）端接应遵循以下原则：避免过度弯折应力，最小弯曲半径应符合电缆制造商规格（通常为电缆厚度的10~20倍）；需设置机械支撑结构（如加强板、固定卡扣、压板）防止焊点或端接区承受动态应力；FPC与PCB的焊接区（如Hot Bar焊接、ACF各向异性导电胶）需控制温度曲线及压合压力，避免PI基材分层或焊盘剥离；FFC连接器应选用带锁扣（Locking）结构，防止振动或冲击导致脱落。 图37：排针（Pin Header）连接器类型及尺寸示意图。包括直插（Dip）、贴片（S.M.T.）、单排/双排/四排、不同间距（0.8mm~5.08mm）及弯角方向选项，设计时需匹配PCB布局和空间约束。 来源：Greenconn / www.greenconn.com  图38：双排直插排针（Pin Header）实物图。镀金引脚提供低接触电阻和抗氧化能力，塑料本体起到绝缘和定位作用，通孔焊接时需保证焊料充分填充镀通孔。 来源：Connector Supplier / connectorsupplier.com  图39：FPC/FFC连接器与扁平电缆装配示意图。连接器提供锁扣（Locking）结构，防止振动或冲击导致电缆脱落，端接区需避免过度弯折应力。 来源：GCT / gct.co  图40：Molex FFC/FPC连接器系列产品，涵盖不同引脚数和高度规格。设计时需根据电缆厚度、引脚间距及插拔力要求选型，并预留机械支撑结构。 来源：Molex / www.molex.com 1.10 相关标准与参考文献PCB组装设计必须遵循国际和行业公认的技术标准，以确保产品的可制造性、可靠性和一致性。以下标准涵盖了焊接工艺、元件可接受性、特殊封装设计、印制板设计通用要求及器件敏感度分类等关键领域。设计人员应在项目启动阶段核查并应用相关标准，并在设计评审中验证符合性。如表1所示，列出了本规范引用的主要标准及其适用范围。表1 PCB组装设计相关标准与参考文献 表1汇总了PCB组装设计过程中应遵循的核心IPC和JEDEC标准，涵盖焊接质量、元件可接受性、BGA/CSP封装设计、印制板设计通用要求及器件潮湿敏感度分类等方面，为设计评审和工艺验证提供依据。

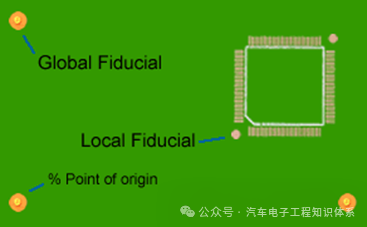

附录：PCB组装设计检查清单（Checklist）为确保PCB组装设计满足可制造性、可靠性和一致性要求，设计完成后应逐项对照以下检查清单进行自查。该清单涵盖了从板级尺寸到特殊封装、从热设计到标准符合性的13个关键检查项，是设计评审（Design Review）和DFM（Design for Manufacturing）验证的重要工具。如表2所示，列出了完整的检查项目。表2 PCB组装设计检查清单 表2提供了PCB组装设计完成后的系统性自查清单，涵盖板尺寸、Fiducial布置、阻抗控制、热管理、THT/SMT元件要求、特殊封装、连接器及标准符合性等13项关键检查内容，确保设计输出满足制造和可靠性要求。
|
