晶体三极管结构及其工作原理详解

时间:2024-11-19 19:43来源:semisilicon 半导体之芯 作者:ictest8_edit 点击:



晶体三极管基本概述

晶体管是一种与其他电路元件结合使用时可产生电流增益电压增益信号功率增益多结半导体器件。因此,晶体管称为有源器件,而二极管称为无源器件。晶体管的基本工作方式是在其两端施加电压控制另一端的电流。晶体管两种主要类型:双极型晶体管(BJT)和场效应管(FET)。双极晶体管(Bipolar Junction Transistor-BJT)作为两种主要类型的晶体管之一,又称为半导体三极管晶体三极管,简称晶体管。它由两个PN结组合而成,有两种载流子参与导电是一种电流控制电流源器件。晶体三极管主要应用于检波、整流、放大、开关、稳压、信号调制和许多其它功能。

晶体三极管的分类

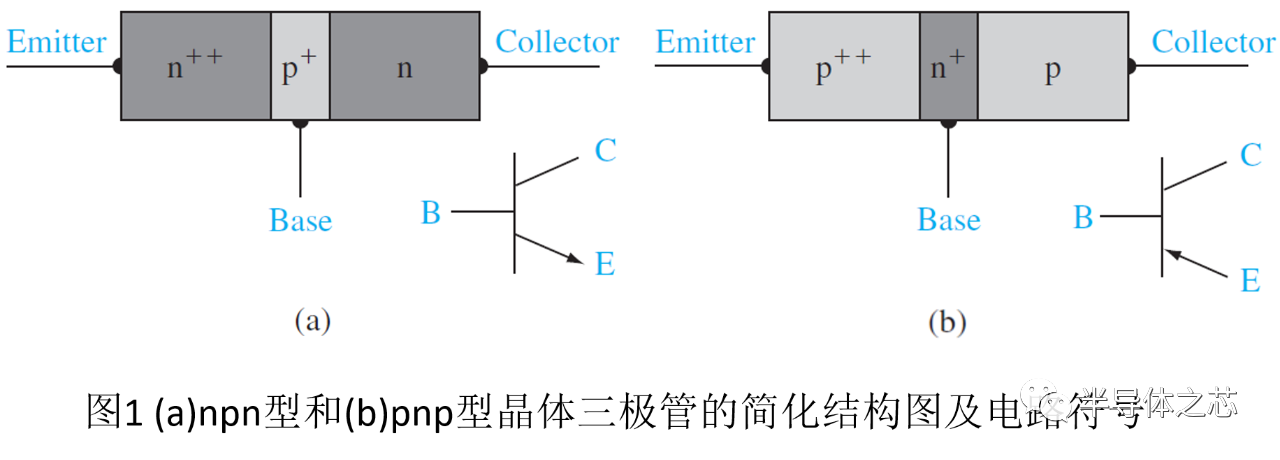

按照晶体三极管扩散区半导体材料不同,可分为NPN型晶体三极管和PNP型晶体三极管,如图1所示。晶体三极管有三个掺杂不同扩散区两个PN结,三端分别称为发射极E(Emitter)、基极B(Base)和集电极C(Collector)。发射区基区之间形成的PN结称为发射结,而集电区基区形成的PN结称为集电结。晶体管电路符号中的箭头方向代表PN结的方向(即发射极的电流方向)。



晶体三极管结构图解

(以NPN型晶体管为例)

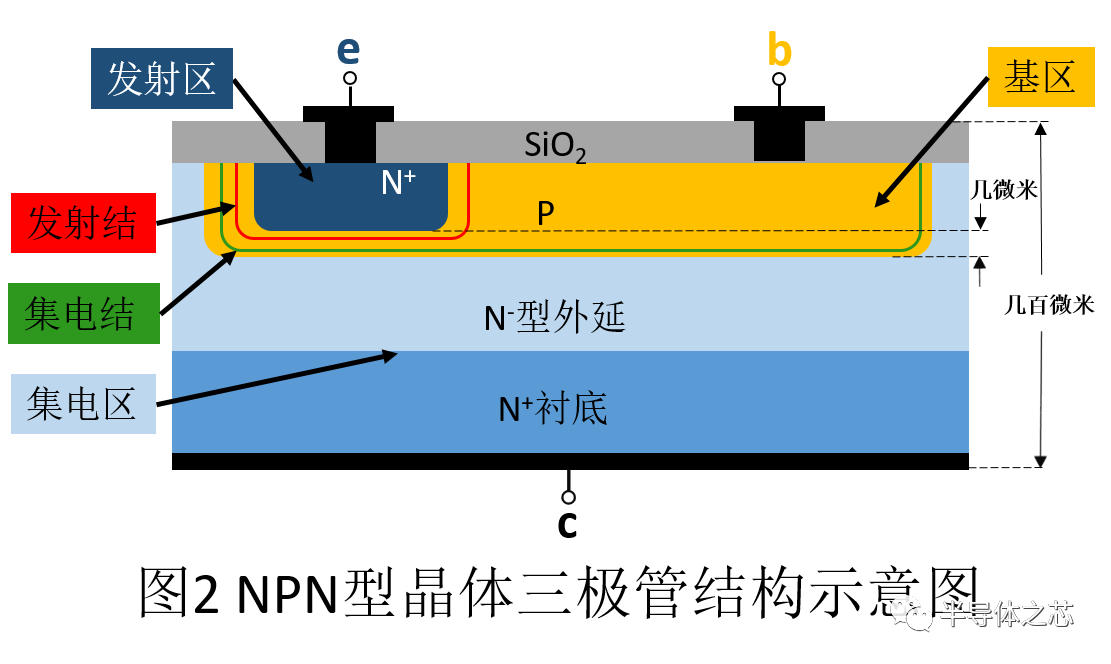

采用平面工艺制成NPN型硅材料晶体三极管的结构如图2所示。器件的最底层高掺杂N型硅片为衬底层,然后生长出低掺杂N型外延层,经过一次氧化在外延层上生长出SiO2氧化层一次光刻在SiO2氧化层光刻出硼扩基区,之后进行硼扩散,一般分为两步扩散:预先沉积和再分布扩散。在硼扩散形成晶体三极管的P型基区之后,进行二次光刻磷扩散形成高掺杂N型发射区。最后光刻出引线孔,经过金属化(Al)反刻引出基极发射极,最后背面合金形成集电极



晶体三极管位于中间的P区域称为基区,其区域很薄杂质浓度很低;位于上层的N+区发射区掺杂浓度很高;位于下层的N和N+两种掺杂的N区是集电区面积很大。因此晶体三极管为非对称器件且器件的外特性与三个区域的上述特点紧密相关。

晶体三极管工作原理详解

(以NPN型晶体管为例)

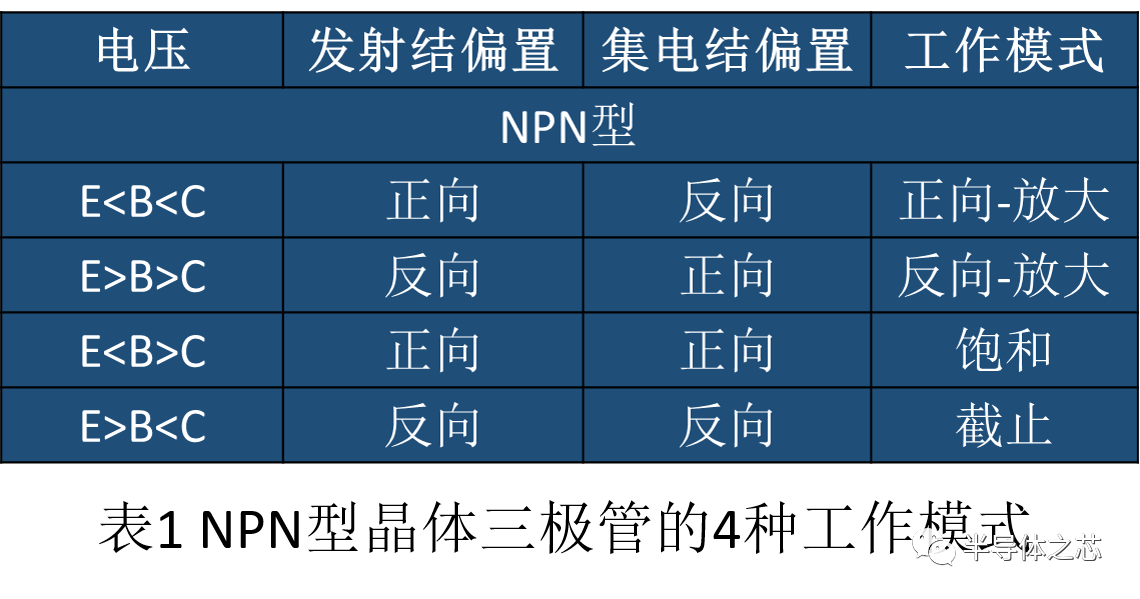

根据晶体三极管的集电结和发射结的偏置情况,NPN型晶体三极管具有4种工作区间,如表1所示。

· 正向放大区(或简称放大区):当发射结正向偏置,集电结反向偏置时,晶体管工作在放大区。大多数双极性晶体管的设计目标,是为了在正向放大区得到最大共射极电流增益。晶体管工作在这一区域时,集电极-发射极电流与基极电流近似成线性关系。由于电流增益的缘故,当基极电流发生微小的扰动时,集电极-发射极电流将产生较为显著变化。

· 反向放大区:当发射结反向偏置,集电结正向偏置时,晶体管工作在反向放大区。此时发射区和集电区的作用与正向放大区正好相反,但由于集电区的掺杂浓度低于发射区,反向放大区产生的放大效果小于正向放大区。而大多数双极性晶体管的设计目标是尽可能得到最大正向放大电流增益,因此在实际这种工作模式几乎不被采用



· 饱和区:当发射结和集电结均为正向偏置时,晶体管工作在饱和区。此时晶体管发射极到集电极的电流达到最大值。即使增加基极电流,输出的电流不会再增加饱和区可以在逻辑器件中用来表示高电平

· 截止区:当发射结和集电结均为反向偏置时,晶体管工作在截止区。在这种工作模式下,输出电流非常小(小功率的硅晶体管小于1微安,锗晶体管小于几十微安),在逻辑器件中可以用来表示低电平

· 正向放大区: 内部载流子的运动详解

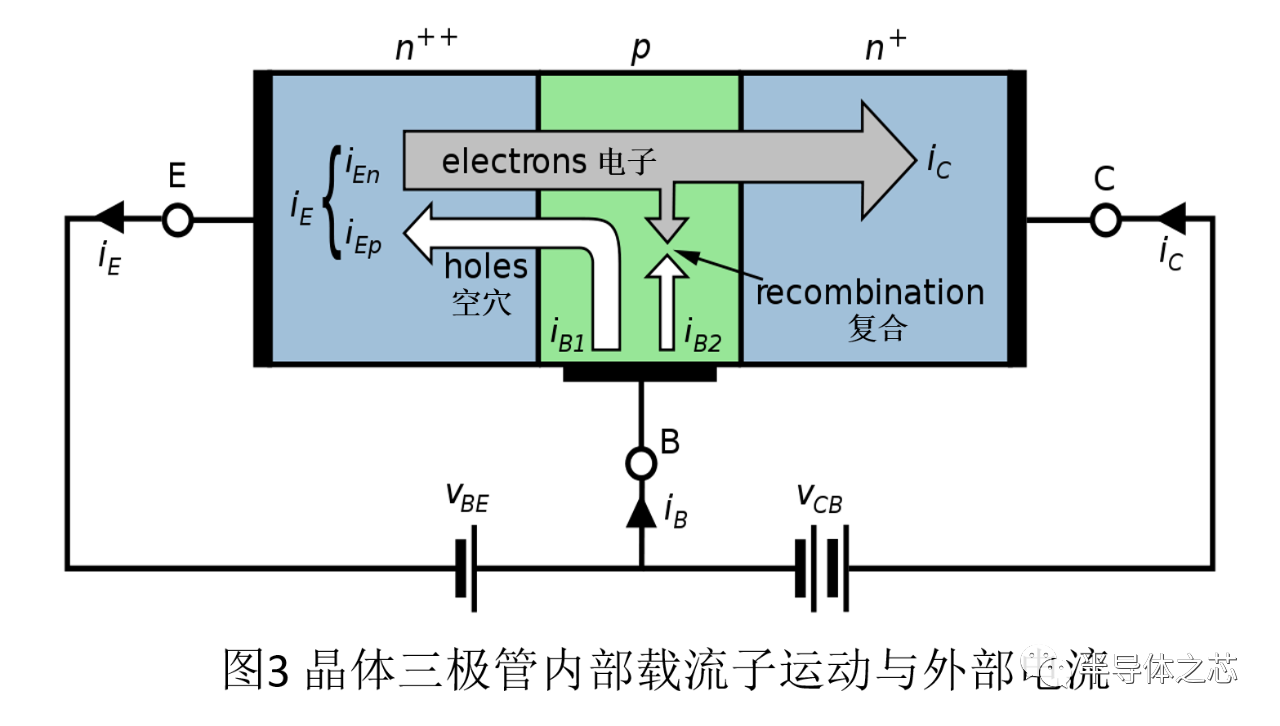

晶体三极管的放大作用表现为小基极电流可以控制大集电极电流。如下图3所示,从晶体内部载流子的运动与外部电流的关系上来做进一步的分析。



· 发射结加正向电压,扩散运动形成发射极电流IE

· 发射结加正向电压且发射区杂质浓度高,所以大量自由电子扩散运动越过发射结到达基区。与此同时,空穴也从基区向发射区扩散,但由于基区杂质浓度低,所以空穴形成的电流非常小,近似分析时可忽略不计。可见,扩散运动形成了发射极电流IE。

· 扩散到基区的自由电子与空穴的复合运动形成基极电流IB

· 由于基区很薄杂质浓度很低集电结又加了反向电压,所以扩散到基区的电子中只有极少部分与空穴复合其余部分均作为基区非平衡少子到达集电结。又由于电源 VBE的作用,电子与空穴的复合运动将源源不断地进行,形成基极电流IB。

· 集电结加反向电压,漂移运动形成集电极电流IC

· 由于集电结反向电压且其结面积较大基区非平衡少子外电场作用下越过集电结到达集电区,形成漂移电流。与此同时,集电区与基区的平衡少子也参与漂移运动,但它的数量很小,近似分析中可忽略不计。可见,在集电极电源VCB的作用下,漂移运动形成集电极电流IC。

晶体三极管的特性曲线

晶体三极管的输入特性曲线如图4所示。当UCE=0时,相当于集电极与发射极短路,即发射结集电结并联。因此,输入特性曲线与PN结的伏安特性类似,呈指数关系。当UCE增大时,曲线右移。对于小功率晶体管,UCE大于1V的一条输入特性曲线可以近似UCE大于1V的所有输入特性曲线。

晶体三极管的输出特性曲线如图5所示。对于每一个确定的IB,都有一条曲线,所以输出特性的一族曲线。截止区:发射结电压小于开启电压,且集电结反向偏置。放大区:发射结正向偏置且集电结反向偏置。饱和区:发射结与集电结均处于正向偏置。
