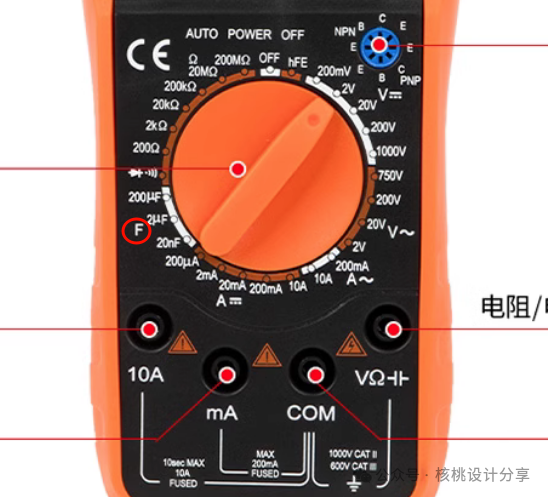

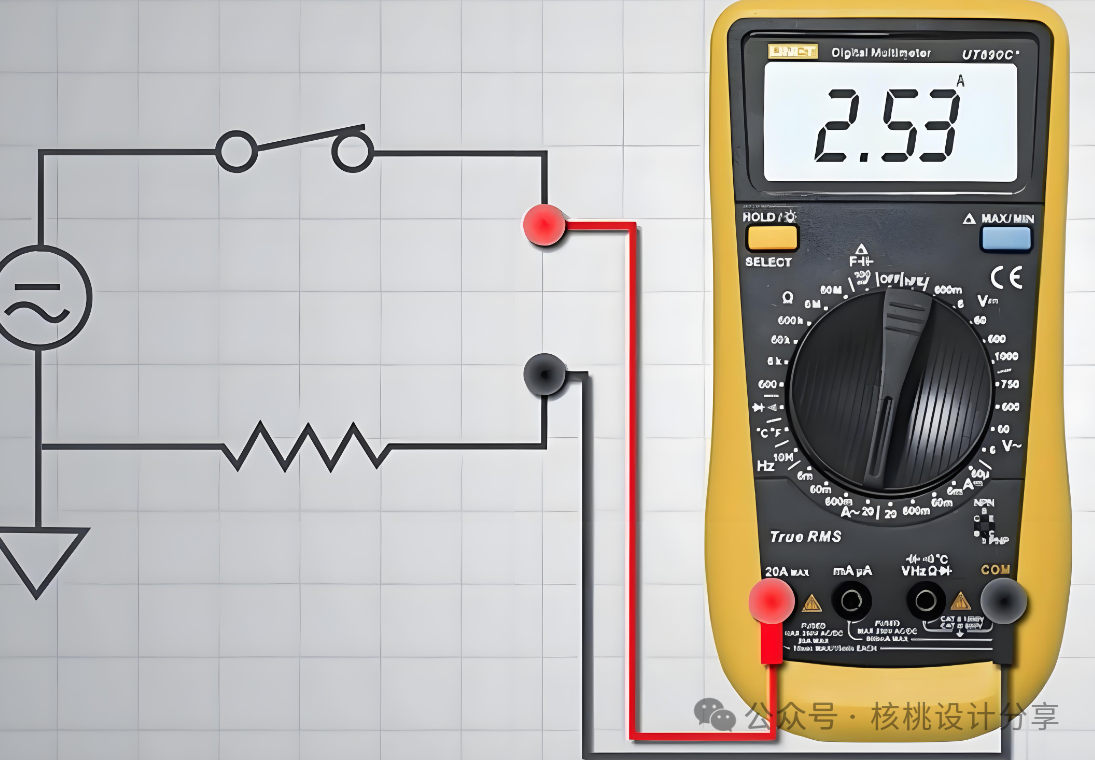

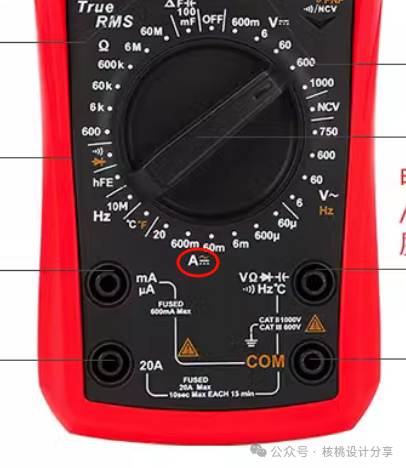

 前几天公司一个刚毕业出来的小伙伴在实验室用万用表测负载电流的时候，直接打火花，把他吓得不轻 我一看，好家伙，万用表表笔都没插对位置 测试方法也不对！ 我想估计很多小伙伴可能都不知道测试负载的电流是需要把万用表串到负载主回路中的，而直接就并在负载上测试，不打火花才怪！  为了更多的小伙伴避免再犯这样的错误，今天特意写一下万用表的使用方法，小伙伴可以收藏起来，需要的时候可以随时翻出来看看！ 先来认识一下万用表的整体样子和功能区域（不同品牌的万用表都是大同小异的，学会其中一种就行）如下面的几款所示：  图1  图2  图3 我们先从简单的开始： 很多使用场景都是黑表笔插COM,红表笔插二极管/通断蜂鸣 电压/电阻/毫安插孔   （1）测量通断（档位打到蜂鸣档）注意：如果是福禄克的F17B+型的需要通过功能切换按键切换到蜂鸣档。万用表的蜂鸣档在实际使用中是最常用的，可以用于测量线路的通断以及电子器件的好坏判断。    （2）测量电阻（档位打到电阻档），电阻档一般来说会分很多个量程，在测量的过程中，需要根据大概的阻值选择合适的量程，如果不清楚阻值是多少，量程可从小到大选择测试。   （3）电容测量（档位打到电容档，一般标注会F字母，有些万用表是没有测量电容的功能）   （4）直流电DC测量（档位打到直流电压档），根据设备的电压选择合适的量程，标注的图示如下：  （5）交流电AC测量（档位打到交流档），一般情况下测量高压交流电，需要提前知道大概的电压，或者直接打到交流电的最大量程（如下图测量排插电压所示，直接打到最大600V）测量时务必注意安全。  以上就是万用表最常用的测量功能了，最后我们回到文章开头提到的： 到底如何测量负载的电流？ （1）根据需求把档位打到对应的电流档位（有交流电流和直流电流之分,很多是合在一起了）  （2）红表笔插到mA/uA或者20A插孔，黑表笔还是插在COM插孔上，这一步非常重要，不要漏！红表笔到底插在mA/uA插孔还是插在20A插孔，需要根据被测量的负载电流来定。  （3）测量时要把万用表串到负载的回路中，而不是并入负载的回路中，这点很多小伙伴搞不清楚，一定一定一定要注意！  好了，这章就先写到这吧！其余的三极管测量，温度测量，频率测量等这些不常用的就不展开讲了。 |
