5 器件篇-TVS管基础知识_专业集成电路测试网-芯片测试技术-ic test

目录
o 初识TVS管
o TVS管分类
o TVS管工作原理
o TVS管主要参数
o 高速TVS管选型

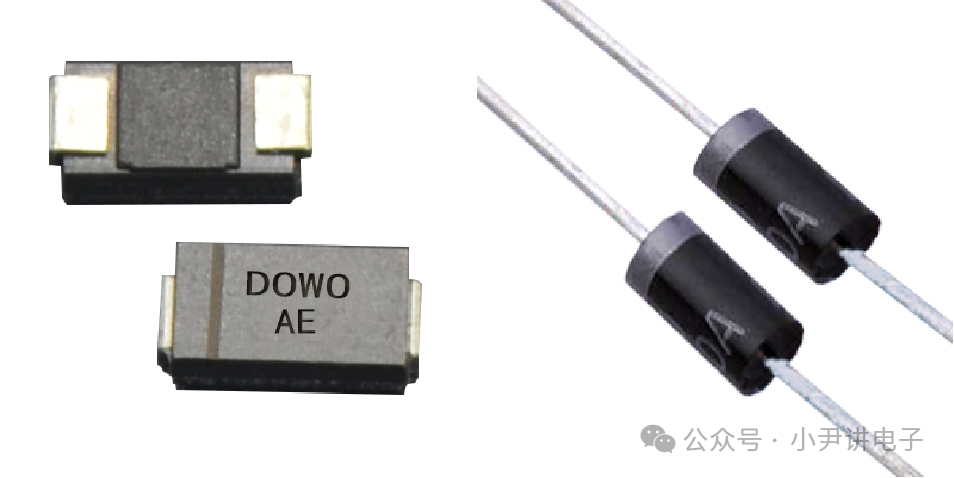

1 初识TVS管TVS管
（瞬态电压抑制器，又称雪崩击穿二极管）是一种电路防护器件，在电路设计中随处可见。主要的应用场所包括：
o 电源的输入/输出端口。
o 信号的输入/输出端口。

2 TVS管分类
TVS管根据应用场景可以分为以下两类：

类型	命名方式	应用场景	例子
单向TVS管	xxxA	直流电路	SMBJ30A
双向TVS管	xxxCA	交流电路	SMBJ30CA

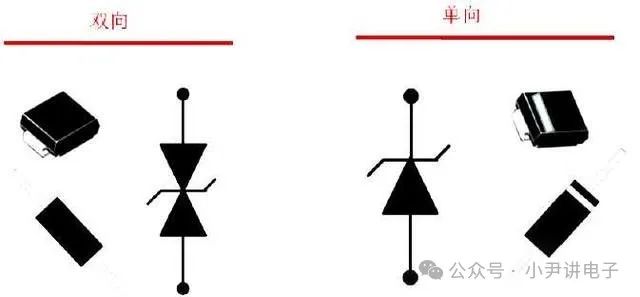

具体的符号见下：

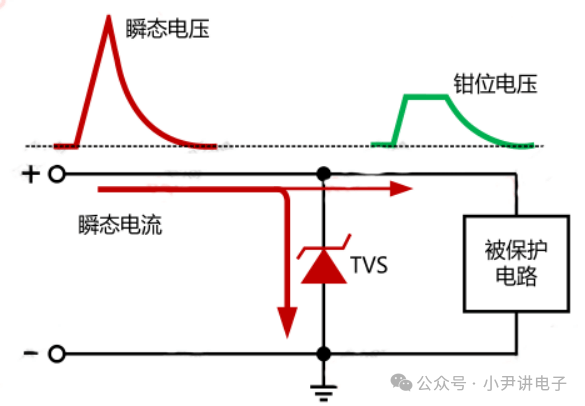

3 TVS管工作原理

正常工作时，TVS管处于高阻状态（截止状态），不会对电路产生影响；
异常工作时，TVS管达到击穿电压时，TVS管会由高阻态变为低阻态，从而实现对后级电路的损坏（异常过压消失后，TVS管又恢复高阻状态）。主要表现在两个方面：

o 将过压导致的瞬时大电流导入大地。
o 将异常电压钳制在较低的水平。

4 TVS管主要参数
TVS管的主要参数见下：

序号	名称	描述
1	最高工作电压Vrwm	TVS截止电压，可连续施加而不会引起TVS管劣化或损坏的最大的直流电压或交流峰值电压。
2	漏电流Ir	待机电流，在规定温度和最高工作压条件下，流过TVS管的最大电流。
3	峰值脉冲电流Ipp	在10/1000μs电流波形的峰值。
4	钳位电压Vc	施加规定波形的峰值脉冲电流IPP时，TVS管两端测得的峰值电压。
5	击穿电压Vbr	在规定的脉冲直流电流IT或接近发生雪崩的电流条件下测得TVS管两端的电压。
6	结电容Cj	在数据接口或通信线路中的防护，要重点关注TVS管的结电容值。

5 高速TVS管选型
高速TVS管选型时，结电容这个参数必须十分关注。针对不同速率，对结电容的要求不同：

序号	速率	结电容
1	≤100kHz	≥ 8pF
2	100kHz ~ 1MHz	5pF ~ 8pF
3	1MHz ~ 10MHz	2pF ~ 5pF
4	10MHz ~ 100MHz	0.6pF ~ 2pF
5	100MHz ~ 1GHz	0.3pF ~ 0.6pF
6	1GHz ~ 10GHz	0.2pF ~ 0.3pF
7	≥10GHz	≤ 0.2pF

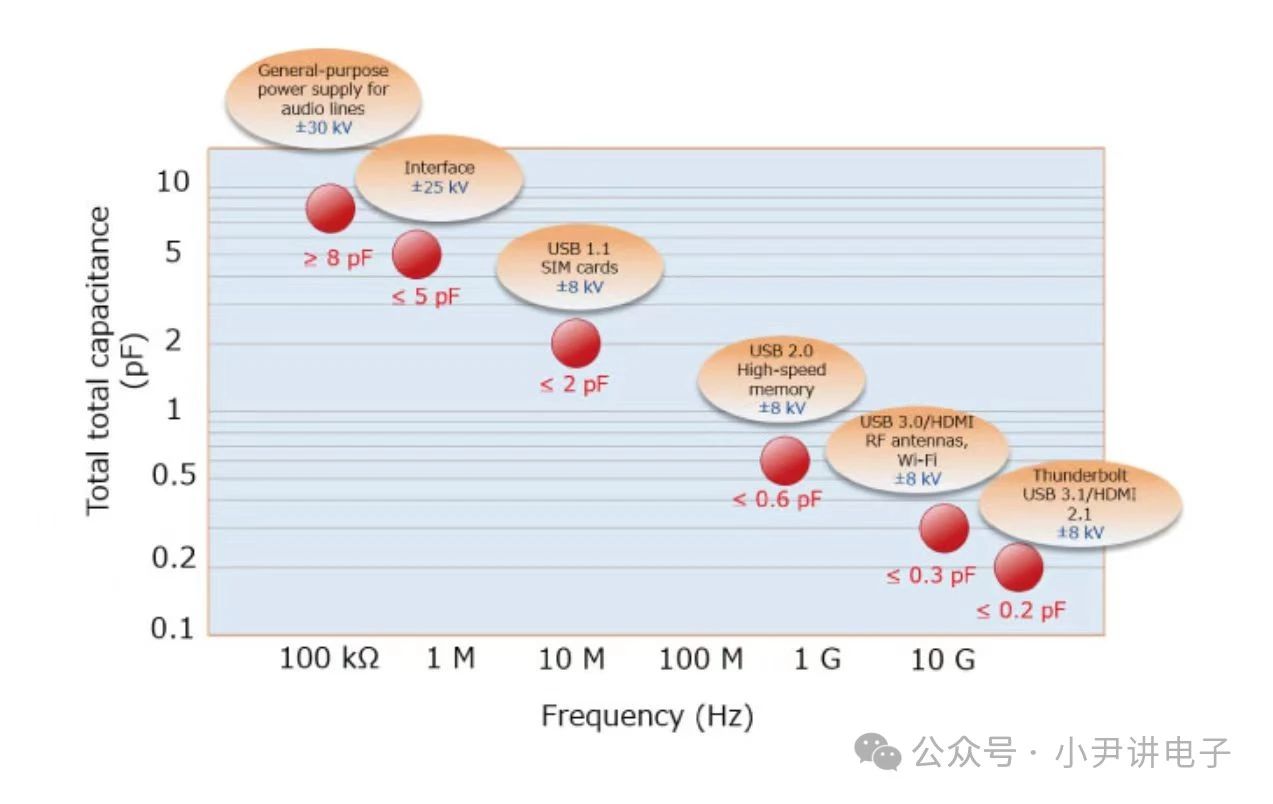

具体见下图：
