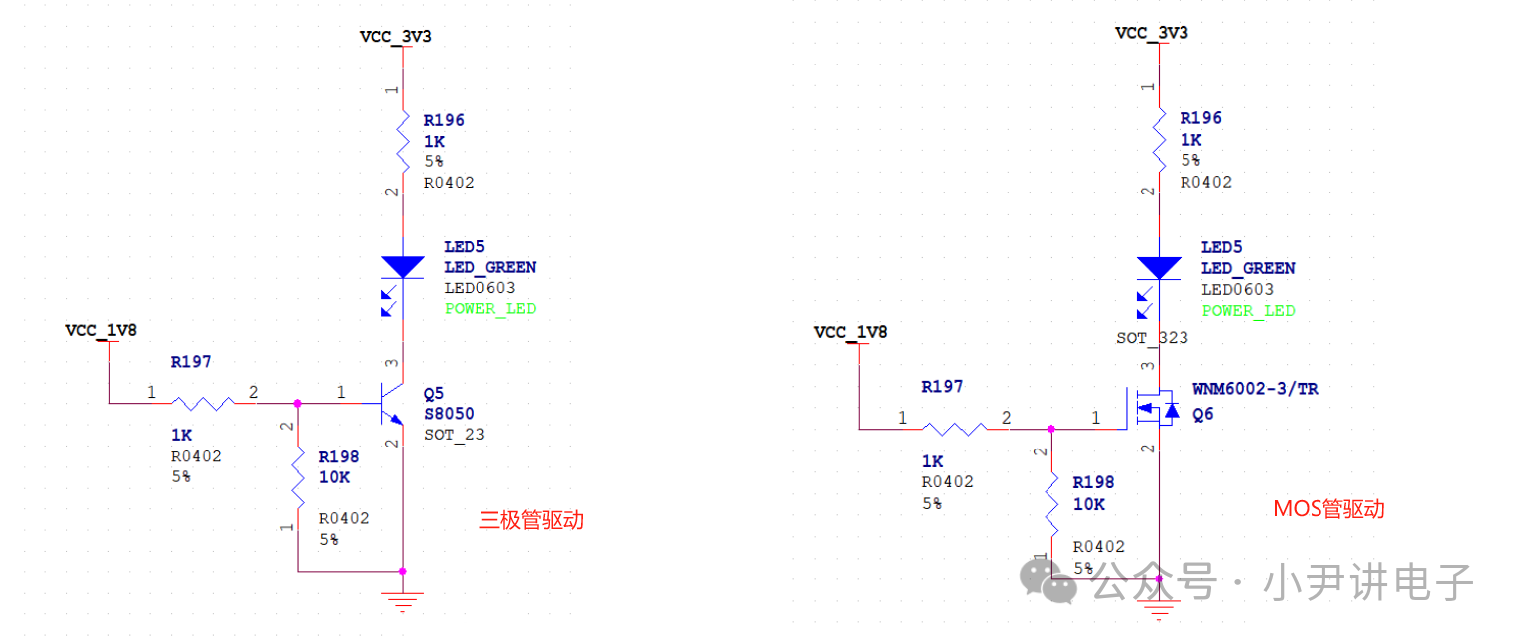

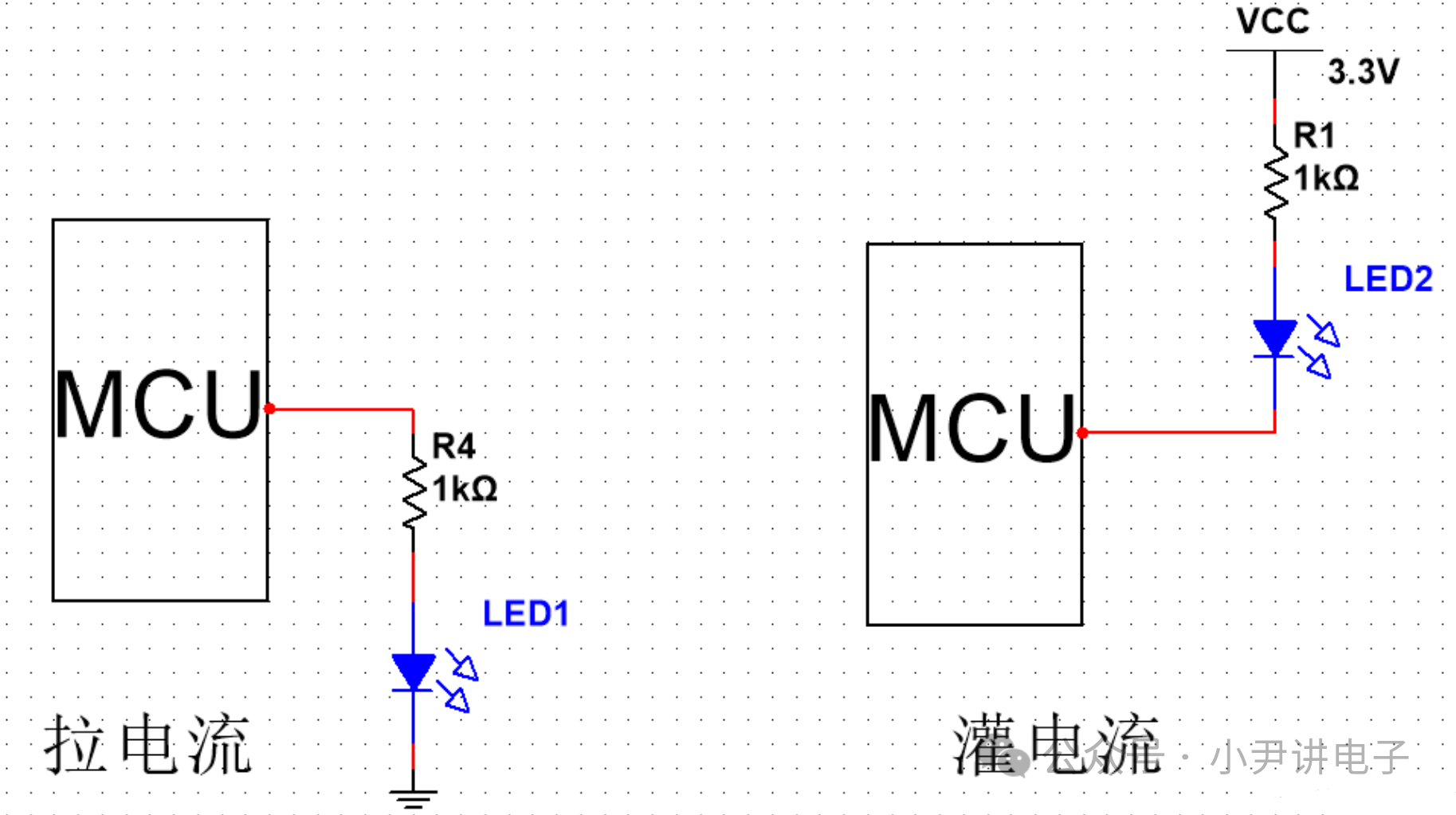

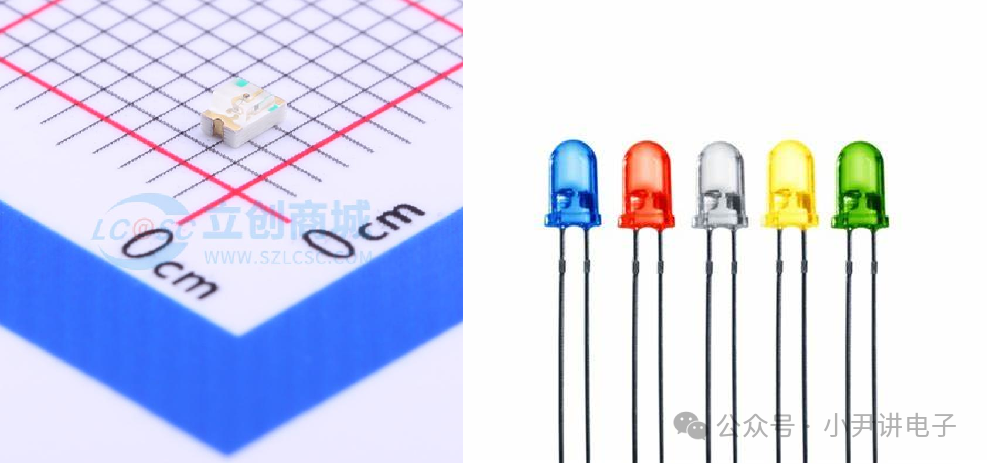

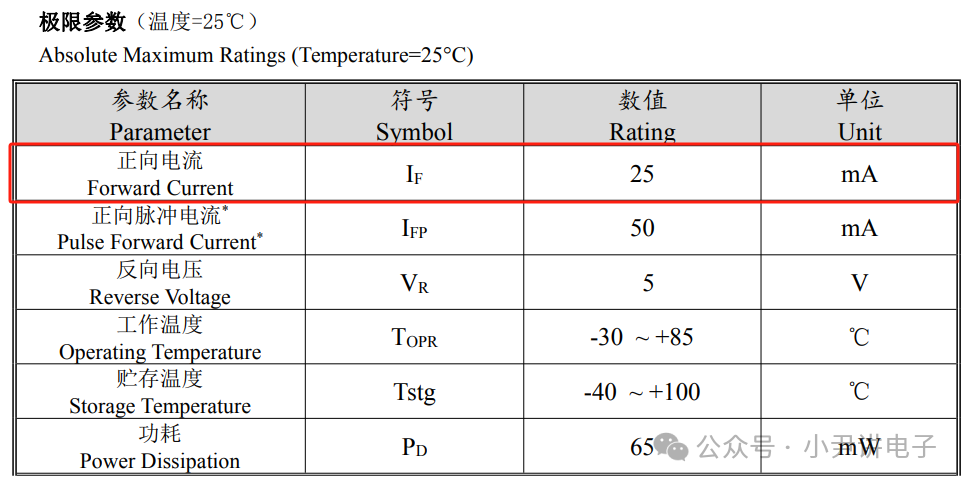

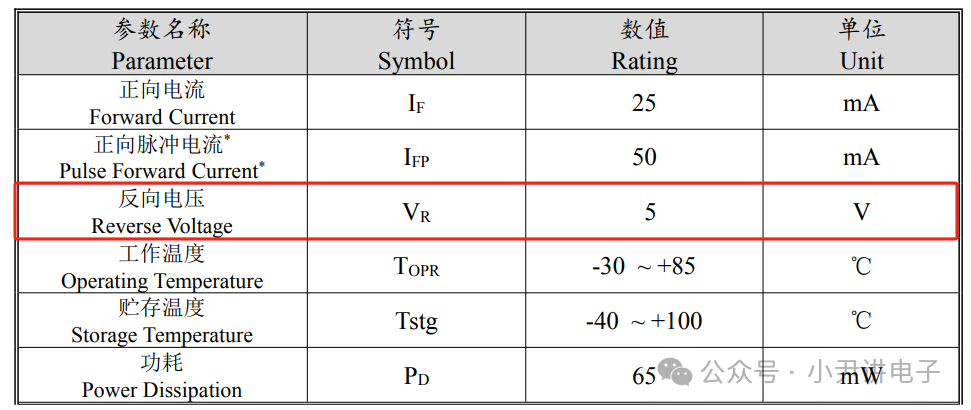

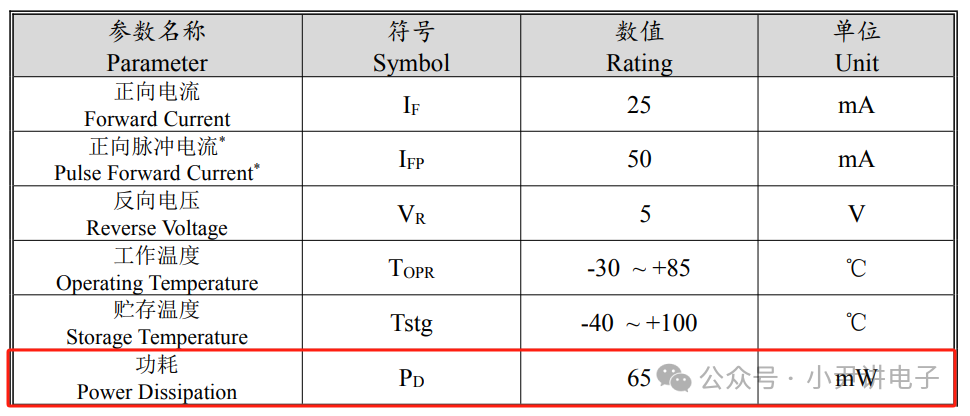

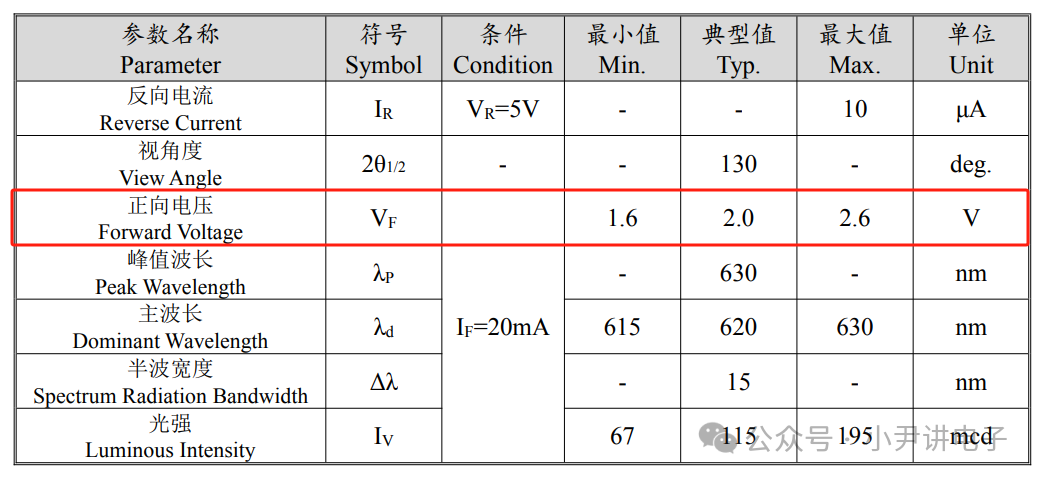

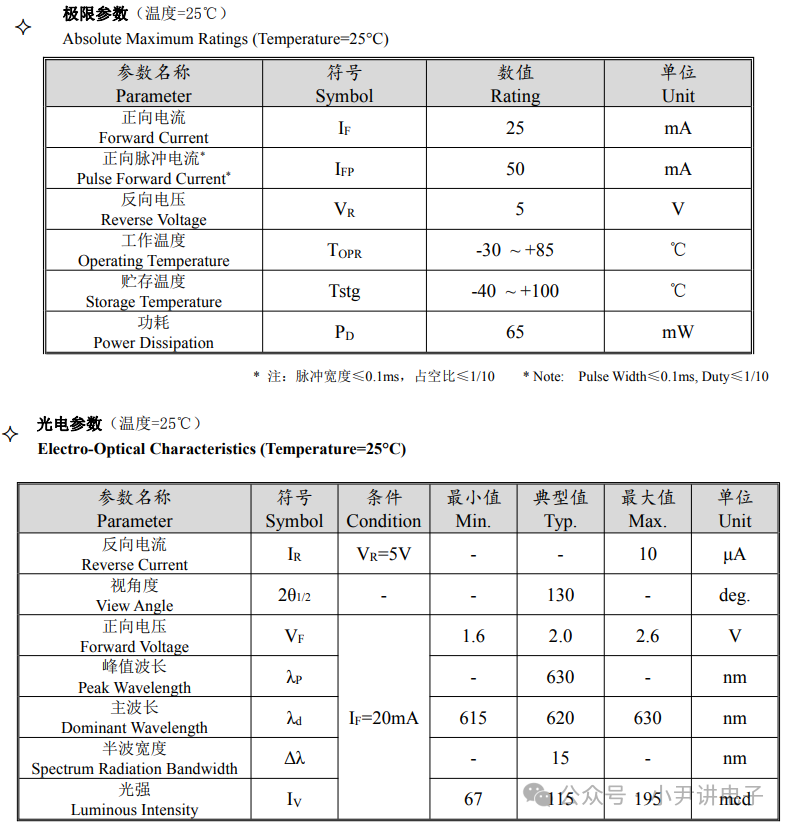

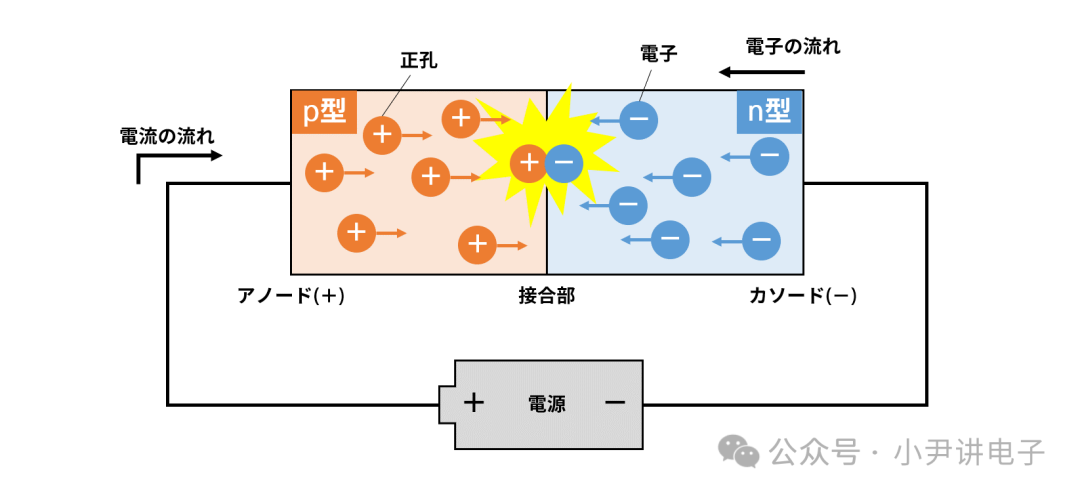

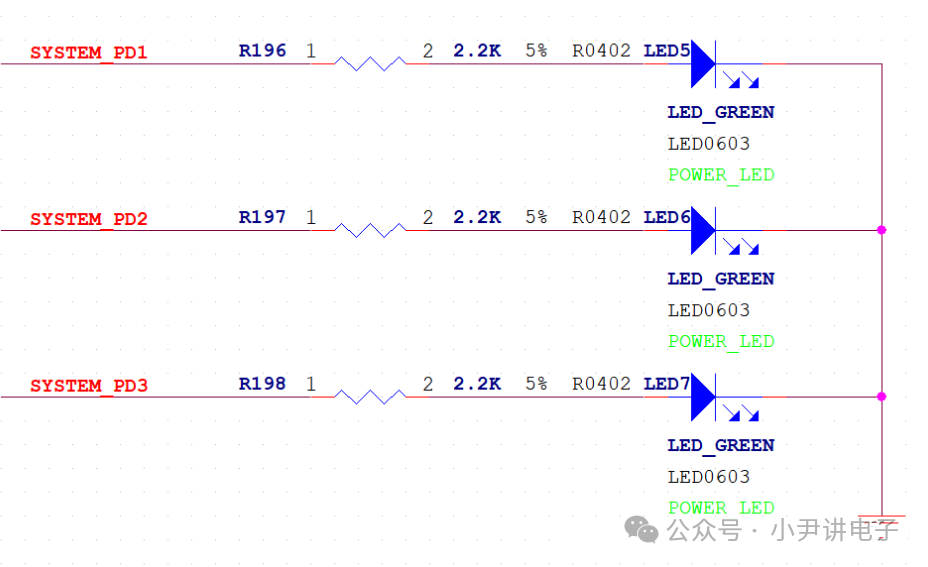

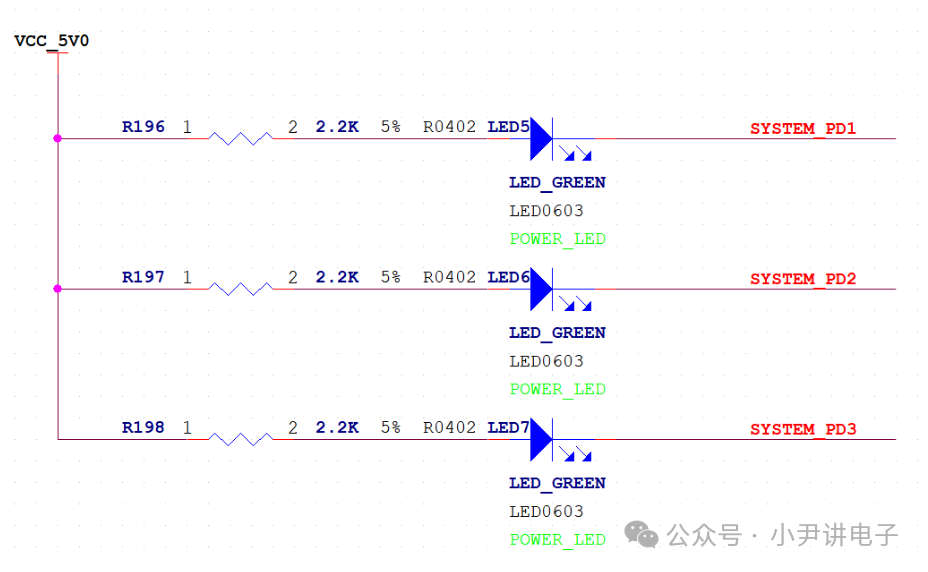

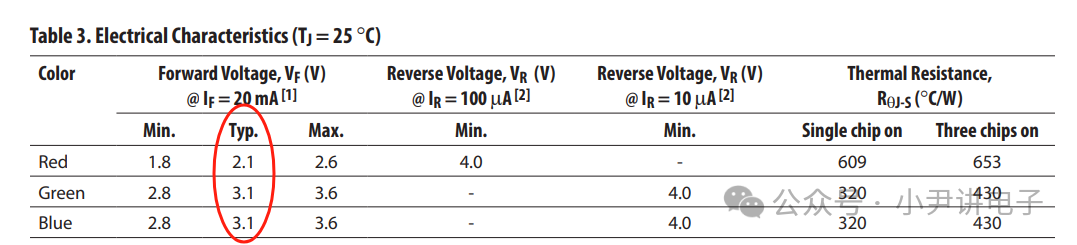

 今天主要介绍一下LED的相关知识，直接开干！目录 o 初识LED灯 o LED灯发光原理 o LED关键参数 o LED颜色与波长的关系 o 灯设计注意事项 o 限流电阻的计算方法 o LED驱动方式 1 初识LED灯 发光二极管（Light Emitting Diode，LED）在PCB电路板上常用作电源指示灯或者运行状态指示灯。LED是一种将电能转换为光能的半导体电子元器件。  2 LED放光原理 LED有两个电极，分别阳极和阴极，二者连接在一起形成P-N结。工作原理：当在P-N结合上施加一个正向电流时，电子向P区移动，P区的空穴与电子复合后，能量以光的形式被释放出来，以上就是LED发光的原理。  3 LED的关键参数 § 正向电压VF 正向电压VF是指电流通过发光二极管时，阳极与阴极之间的电压降。  § 正向电流IF 正向电流IF是指发光二极管正常工作时，允许流过发光二极管的最大电流。  § 反向电压VR 反向电压VR是指发光二极管两端允许施加的最大反向电压。  § 最大功率PD 最大功耗PD是指流经发光二极管的电流与发光二极管两端电压的乘积（就是功率）的最大值。  4 LED颜色与波长的关系波长与颜色对应关系见下：
