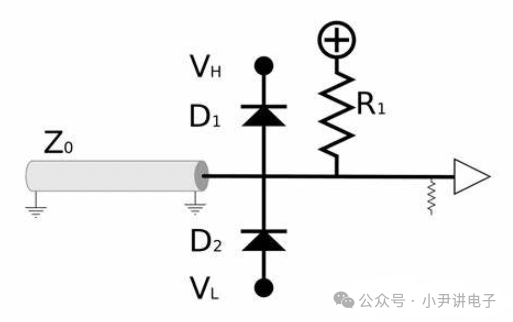

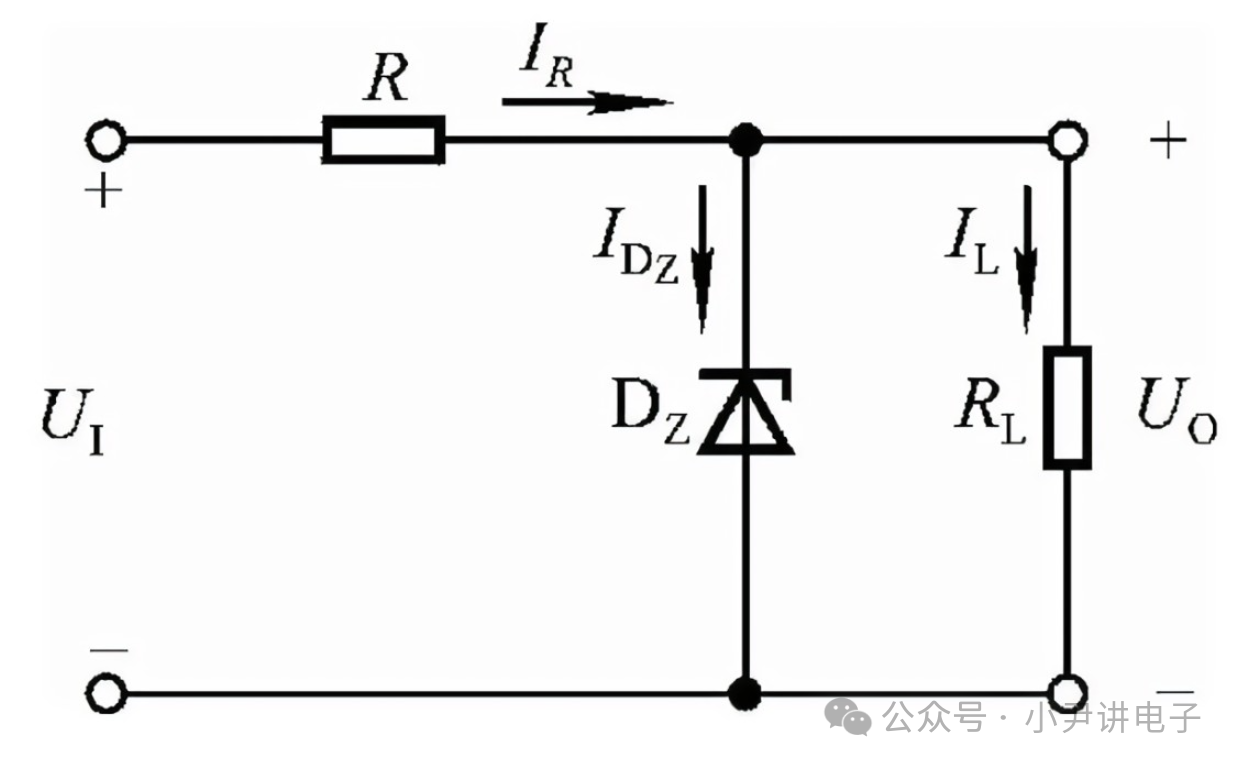

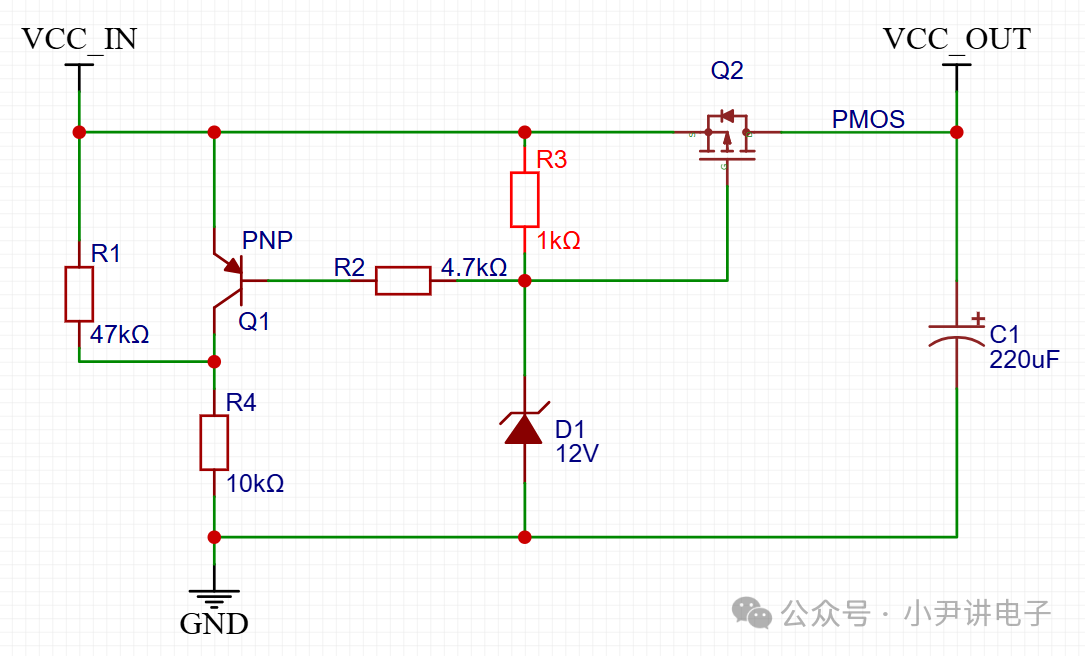

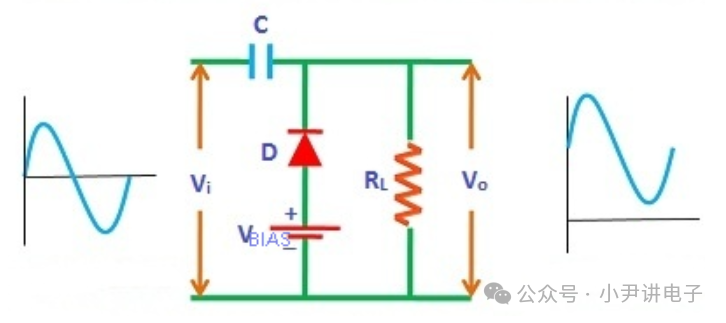

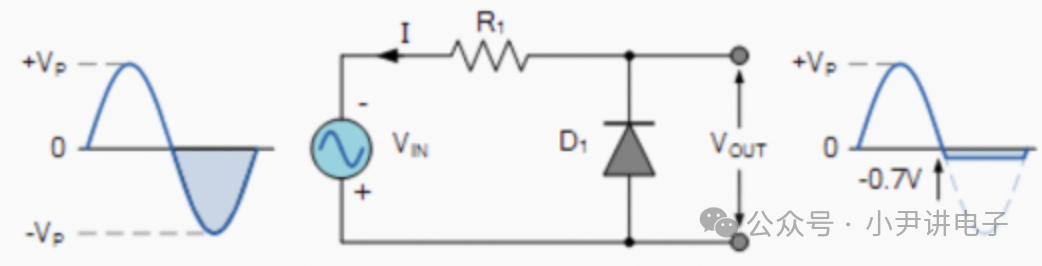

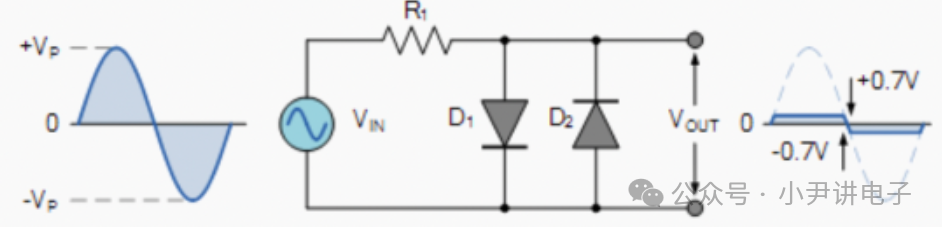

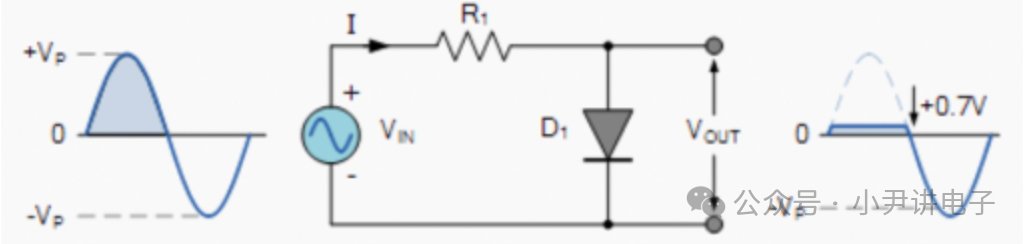

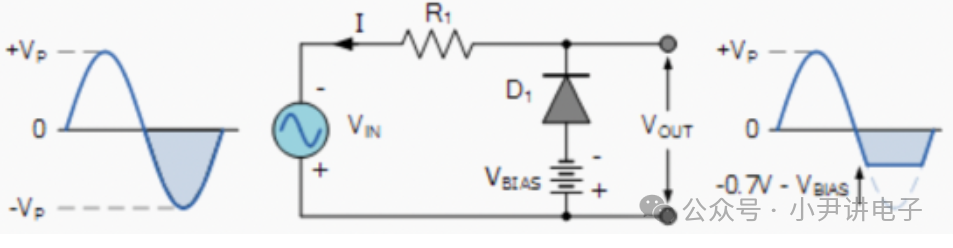

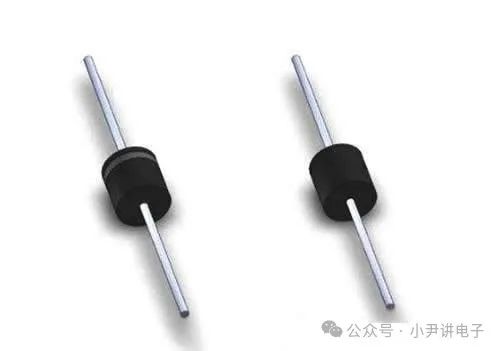

 目录o 初识钳位二极管 o 钳位与稳压 o 钳位二极管工作原理 o 二极管钳位电路设计 1 初识钳位二极管 所谓钳位就是限制电路中的电压，而钳位二极管就是限制电子电路中某一位置电位的二极管。  连接到钳位二极管阳极的电压必须为一个固定的电压（作为参考电压），阴极作为钳位端，用于连接钳位点。二极管的钳位作用就是将钳位端的电压强制控制在参考端电压。 2 钳位与稳压 § 钳位二极管 在电子电路设计中，钳位就是限制某位置的电位，使其不大于参考端电压，该位置的电压是可调的。它是利用二极管的正向导通性进行工作的。  § 稳压二极管 在电子电路设计中，稳压就是某位置的电压稳定在一个恒定值，电位是不变的。它是利用二极管的反向击穿特性来进行工作的。  3 钳位二极管工作原理 在电路设计中，钳位是将电压控制在固定的电压范围内，二极管最大的特点是单向导通性。 3.1 齐纳二极管用作钳位二极管 o 当输入电压VCC_IN ≤ 12V时，PNP晶体管Q1截止，PMOS管导通，VCC_OUT = VCC_IN； o 当输入电压VCC_IN ≥ 12.5V时，由于稳压二极管的钳位功能。晶体管Q1的基极电压降控制在12V，晶体管Q1开始导通。此时，PMOS管截止，VCC_OUT = 0V。  3.2 肖特基二极管用作钳位极管 电压钳位二极管常用来保护MCU的输入和输出端口，使用两个肖特基二极管作为钳位二极管，能有效防止GPIO被静电击穿。 o 当PIN脚电压≥VDD时，D1导通，PIN脚电压不能超过VDD+0.7V; o 当PIN脚电压＜0V时，D2导通，PIN脚电压不能低于VDD-0.7V。  4 二极管钳位电路设计 4.1 正二极管钳位电路设计 o 正向电压（与标注电压方向相同）时，二极管导通，电压被钳位在开启电压，约0.7V。 o 负向电压（与标注电压方向相反）时，二极管截止，输出电压与输入电压相等。  4.2 负二极管钳位电路设计 o 正向电压（与标注电压方向相同）时，二极管导通，电压被钳位在开启电压，约0.7V。 o 负向电压（与标注电压方向相反）时，二极管截止，输出电压与输入电压相等。  4.3 两个半周期钳位电路设计 o 正向电压时，D1二极管导通，D2二极管截止，电压被钳位在开启电压，约0.7V。 o 负向电压时，D1二极管截止，D2二极管导通，电压被钳位在开启电压，约0.7V。  4.4 偏置二极管钳位电路设计使用偏置电压VBIAS和二极管串联，组成一个限幅电路。在二极管完全正向偏置之前，串联组合的两端电压必须大于0.7+VBIAS。  4.5 负偏置二极管钳位电路设计原理与4.4节类似，具体实现方式见下：  |
