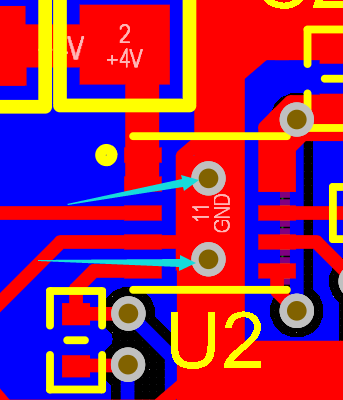

 一、 PCB布板 01 最终布板如下：  02 输入输出电容布局 输入电容靠近输入IN引脚放置，输出电容靠近输出OUT引脚放置，且电容按电流方向容值由大到小顺序摆放。  03 尽量在输出电压经过滤波电容后再接反馈电阻  04 反馈电阻 反馈电阻靠近IC放置，反馈引线尽量短且尽量远离其他引线。  01 散热焊盘打孔到底层，利于散热  02 多打地孔，有利于电源回流  03 电流线宽度 设计电流600mA，我们按照800mA作为裕度，应该将线宽设置为30mil。 04 45°斜角 个人喜欢在覆铜拐弯或者出现90°交叉的地方加入45°的斜角  |
