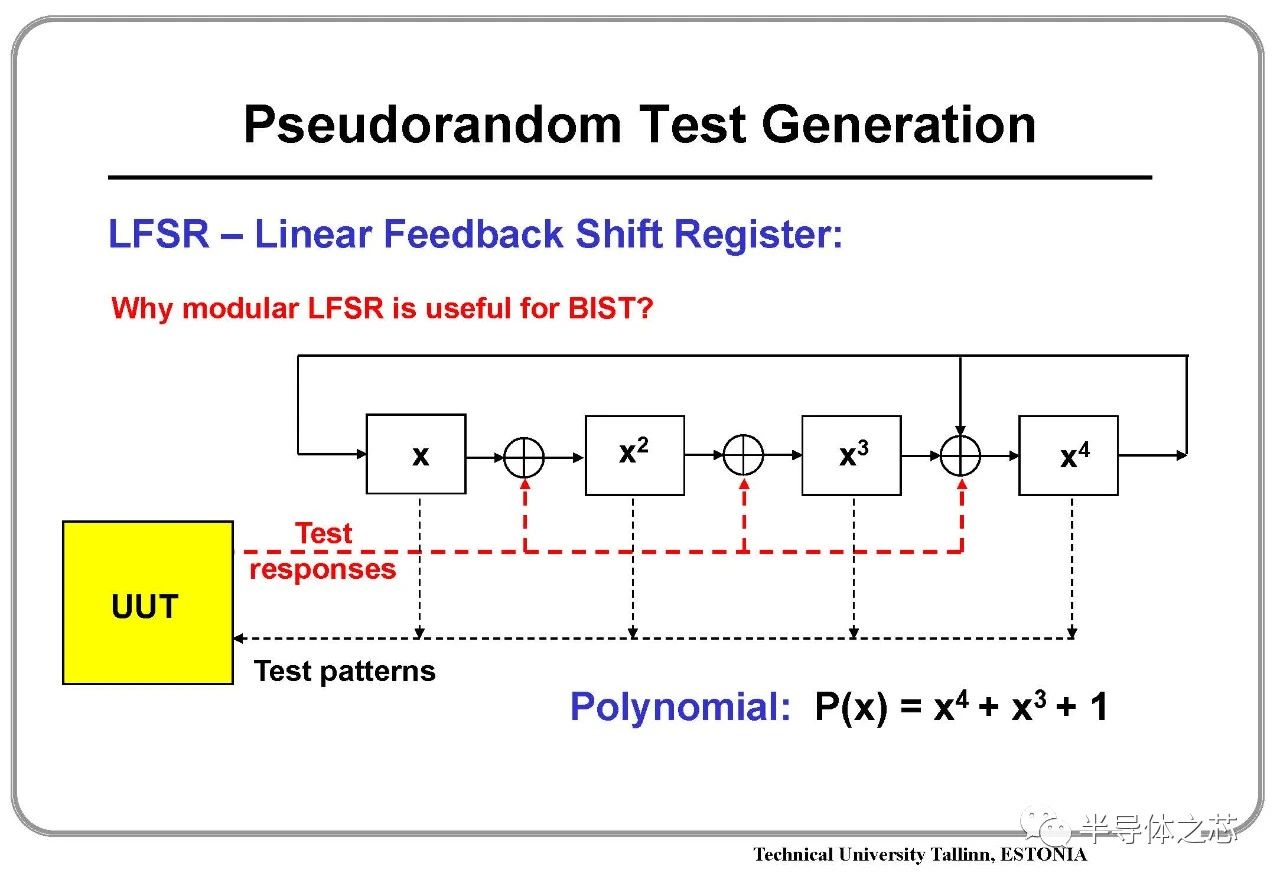

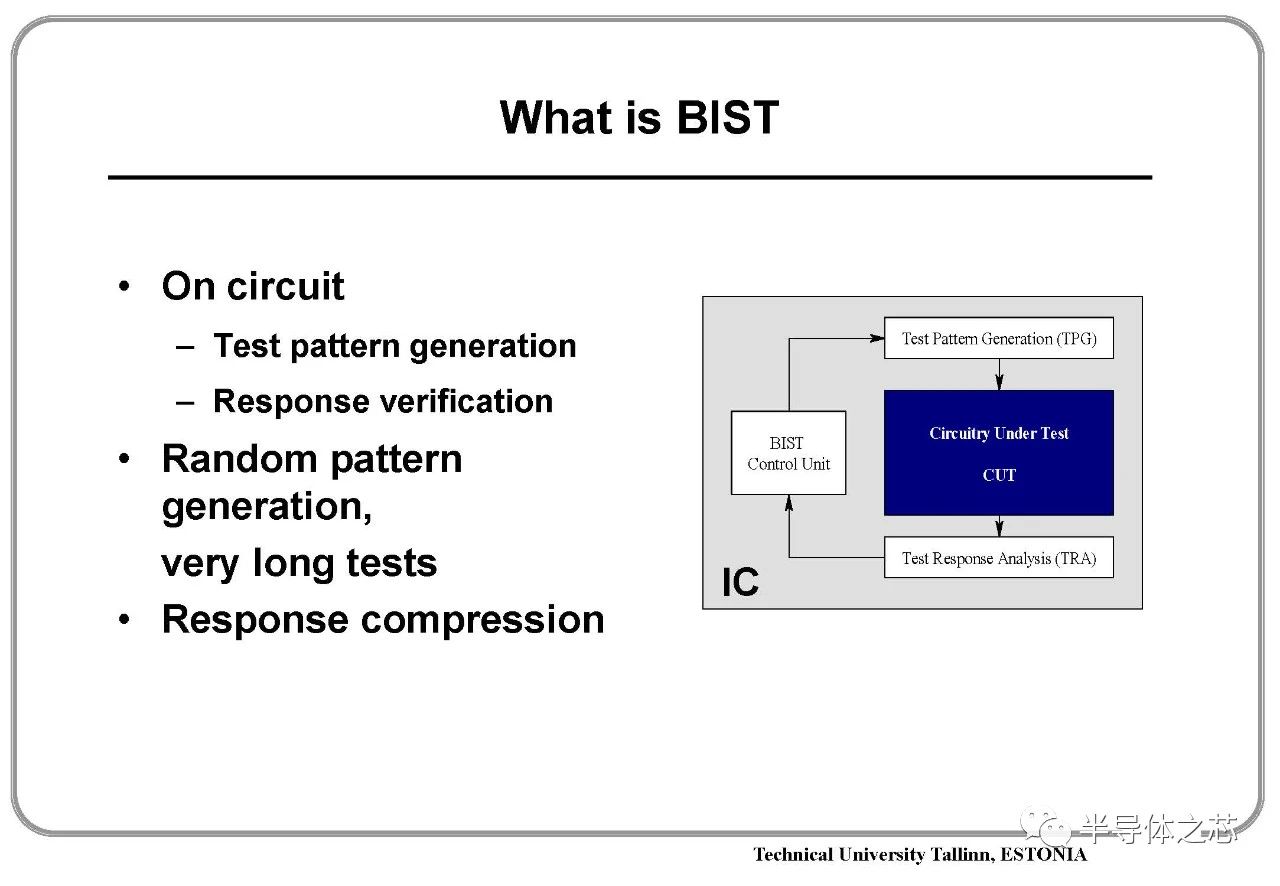

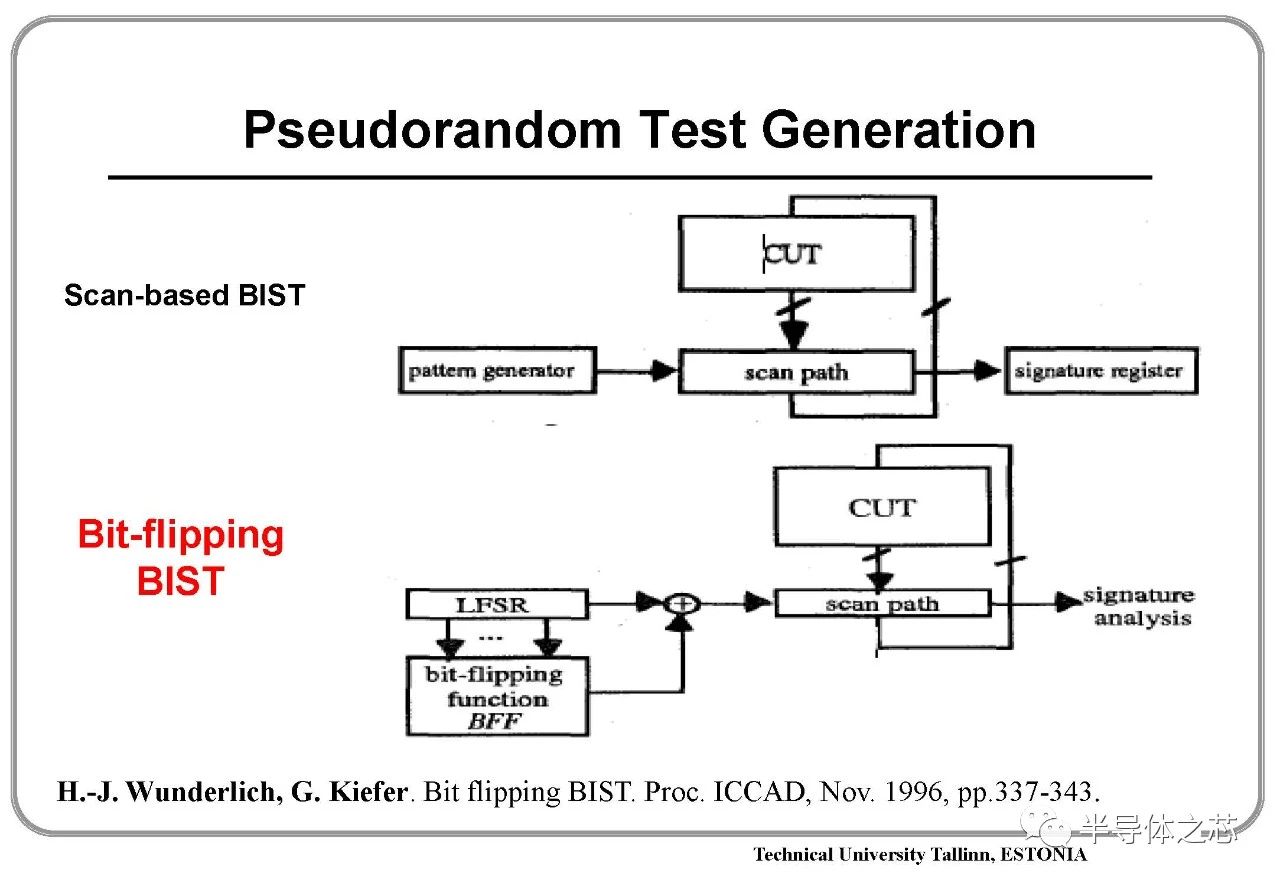

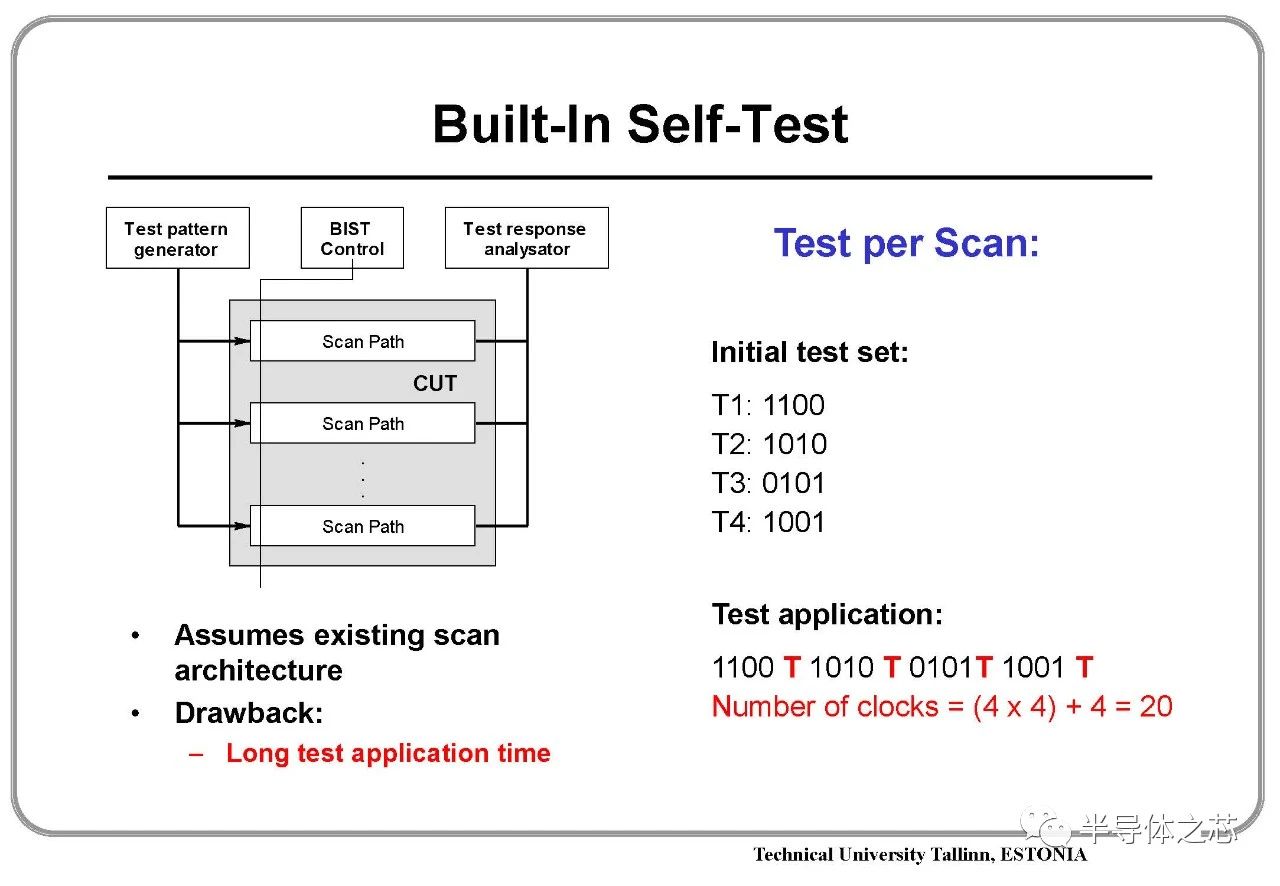

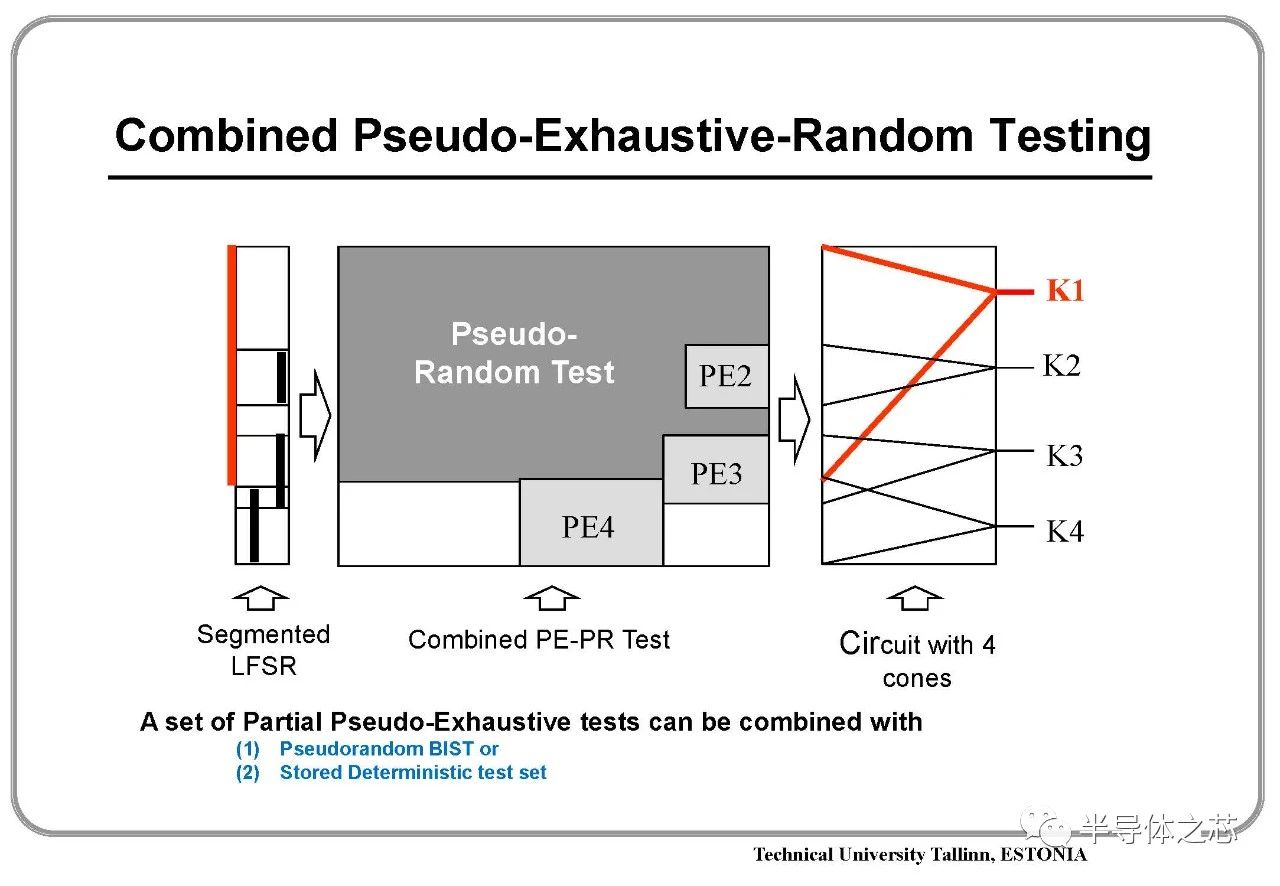

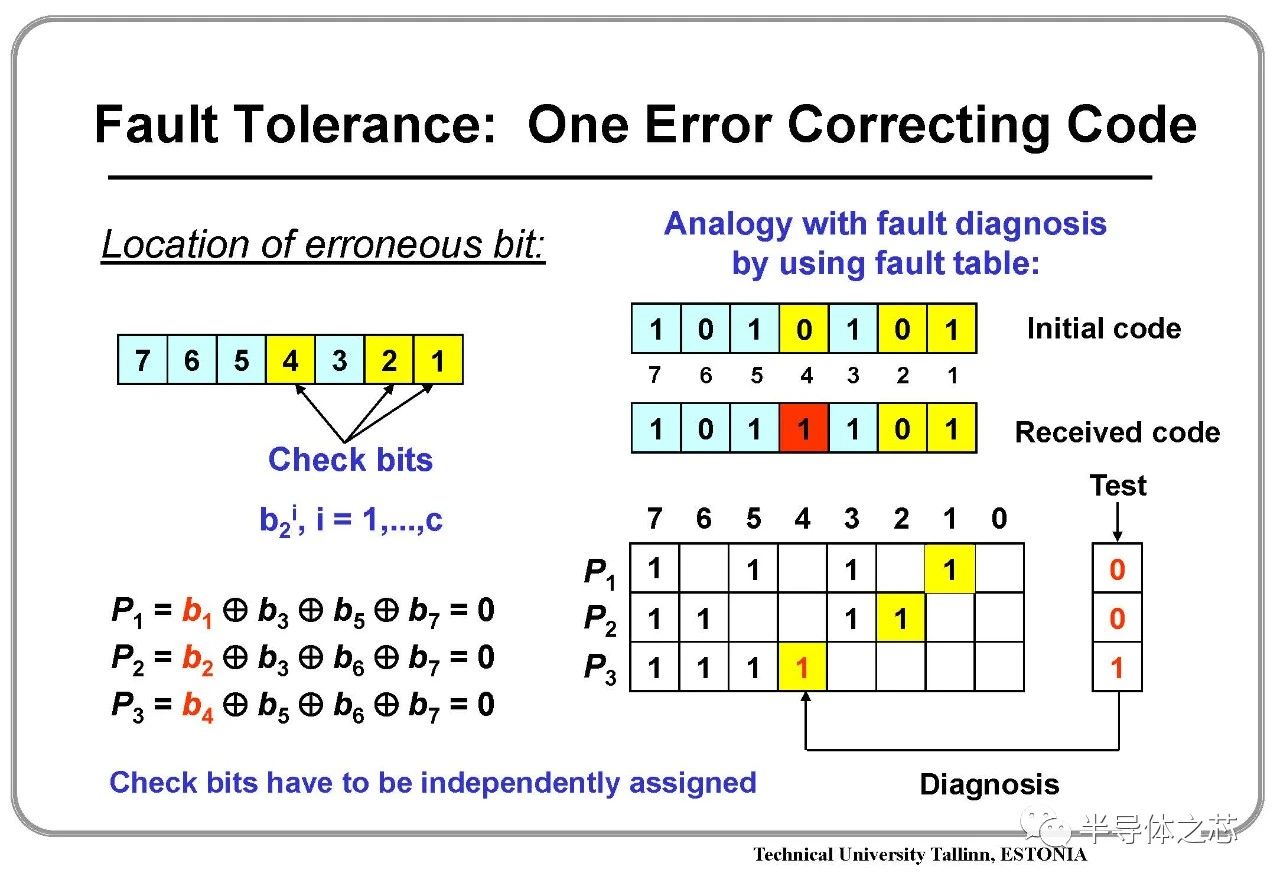

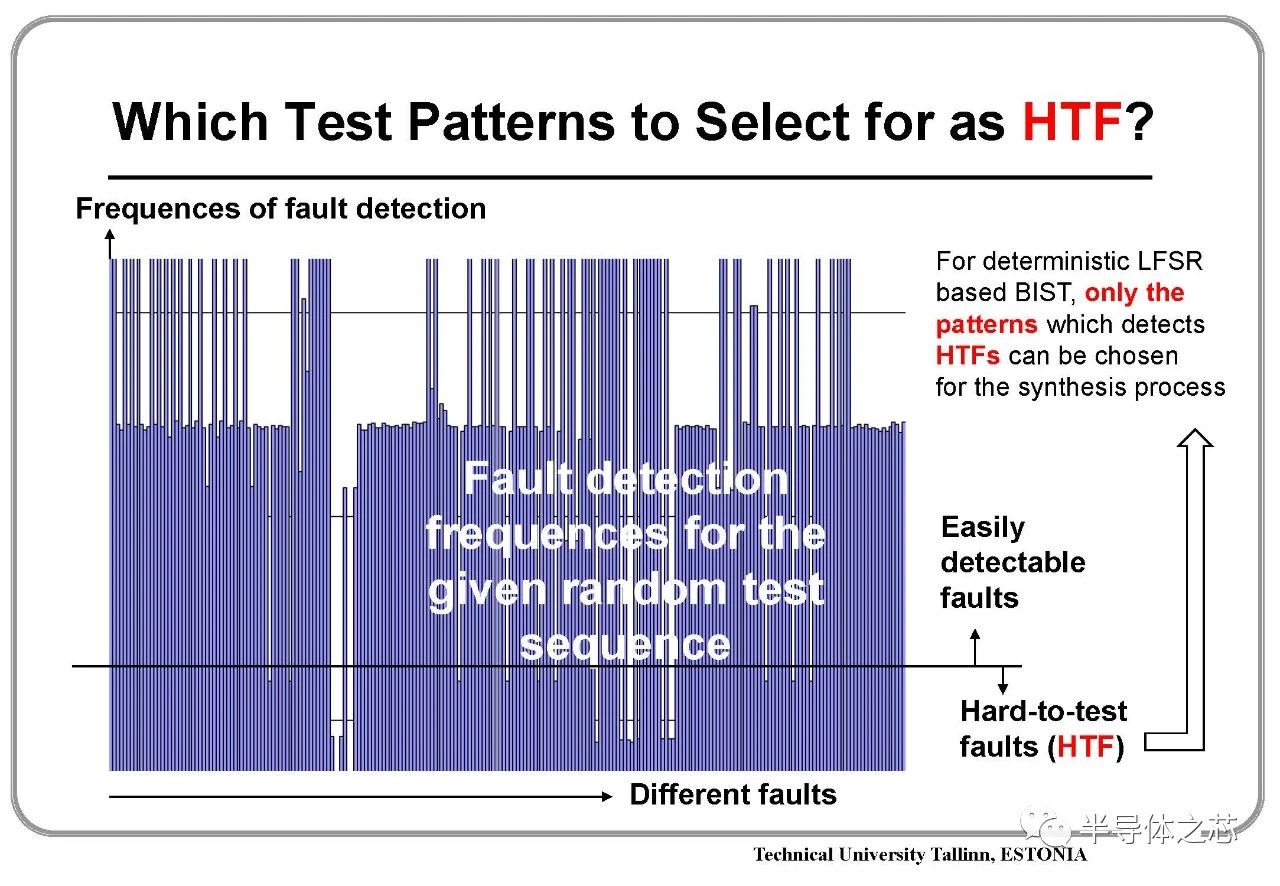

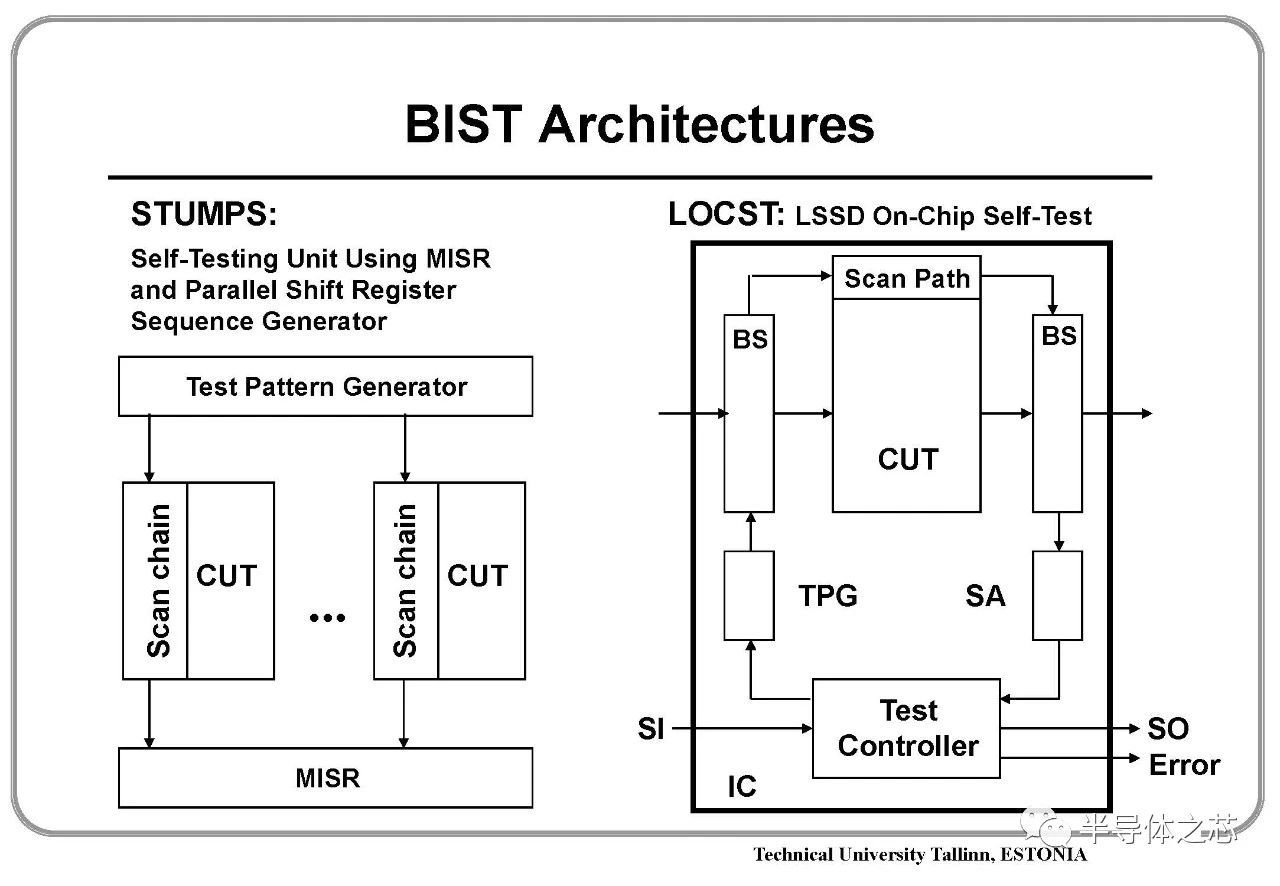

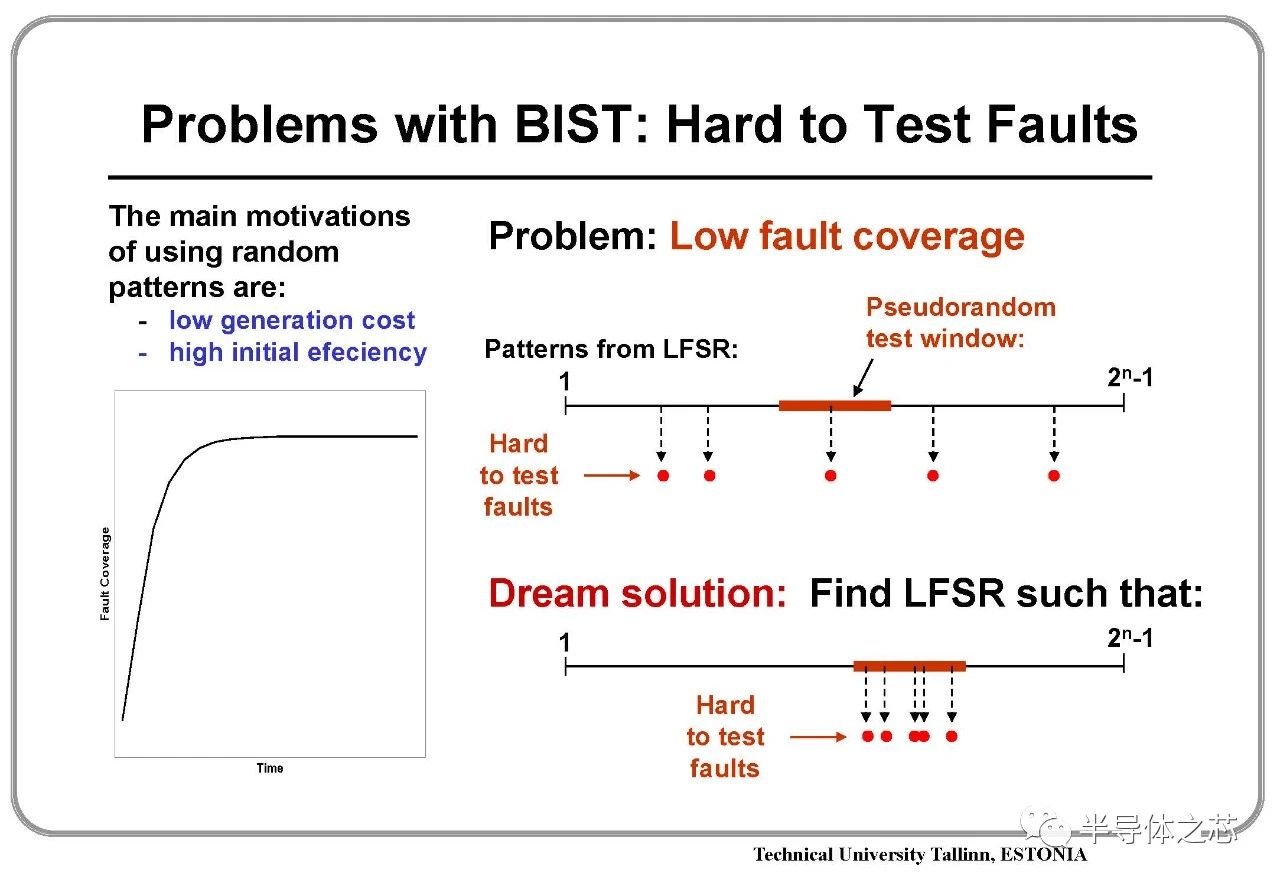

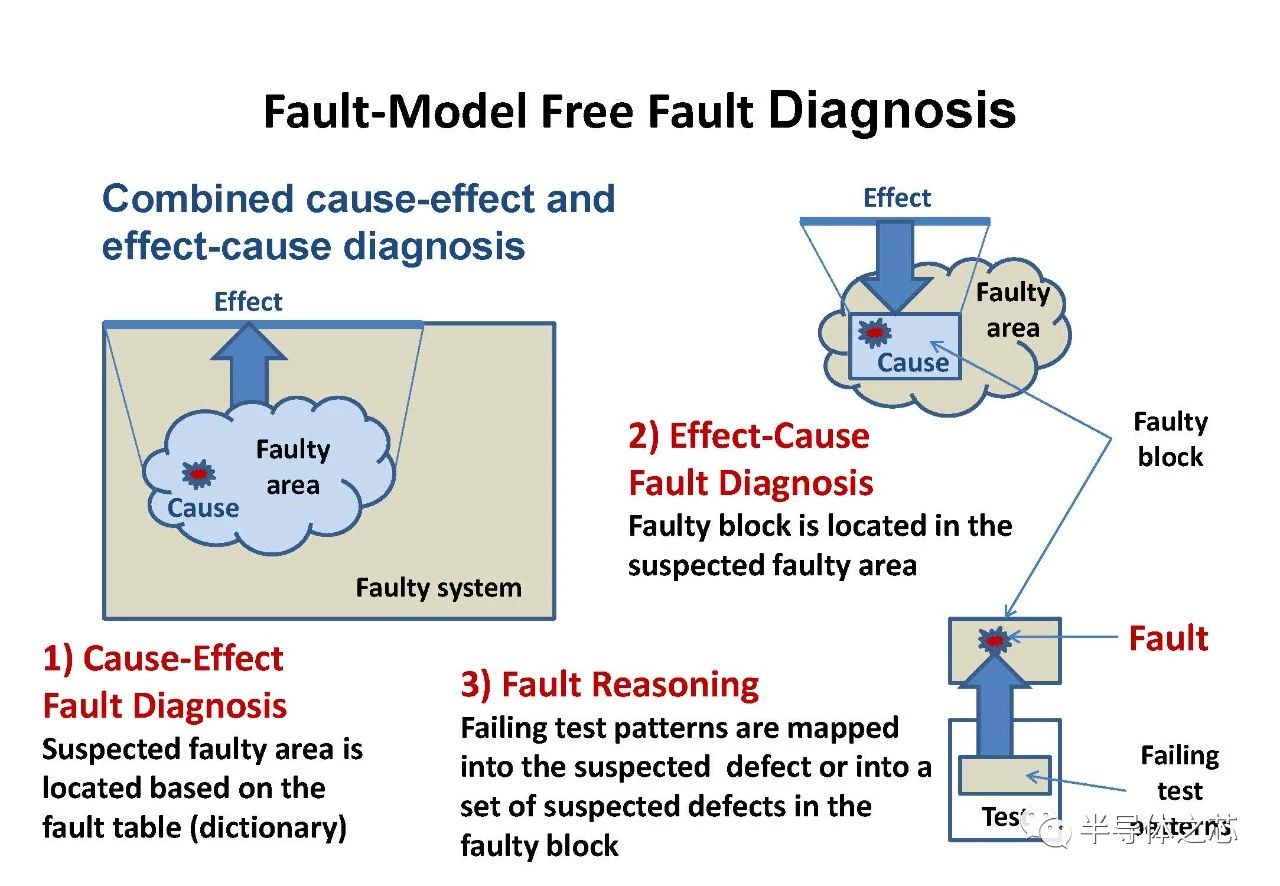

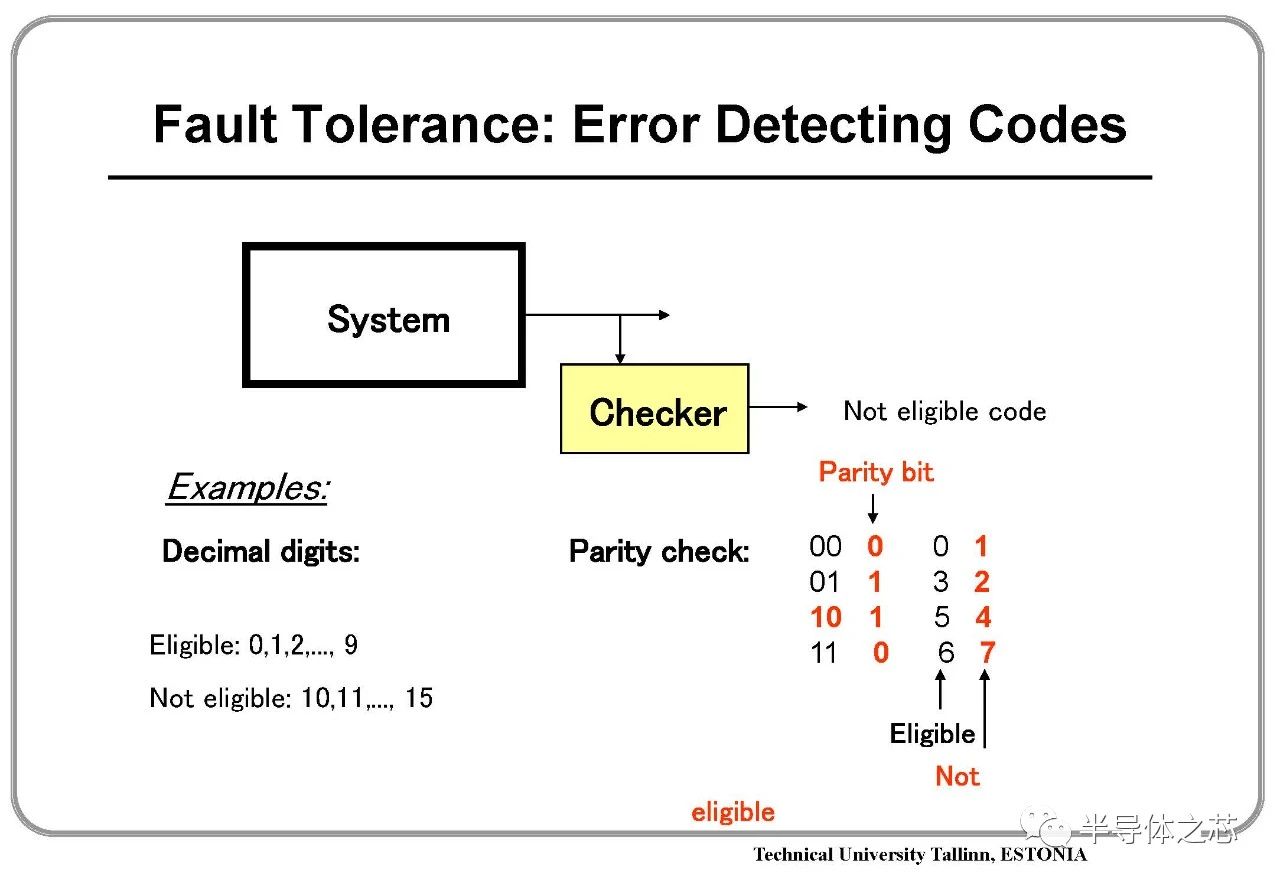

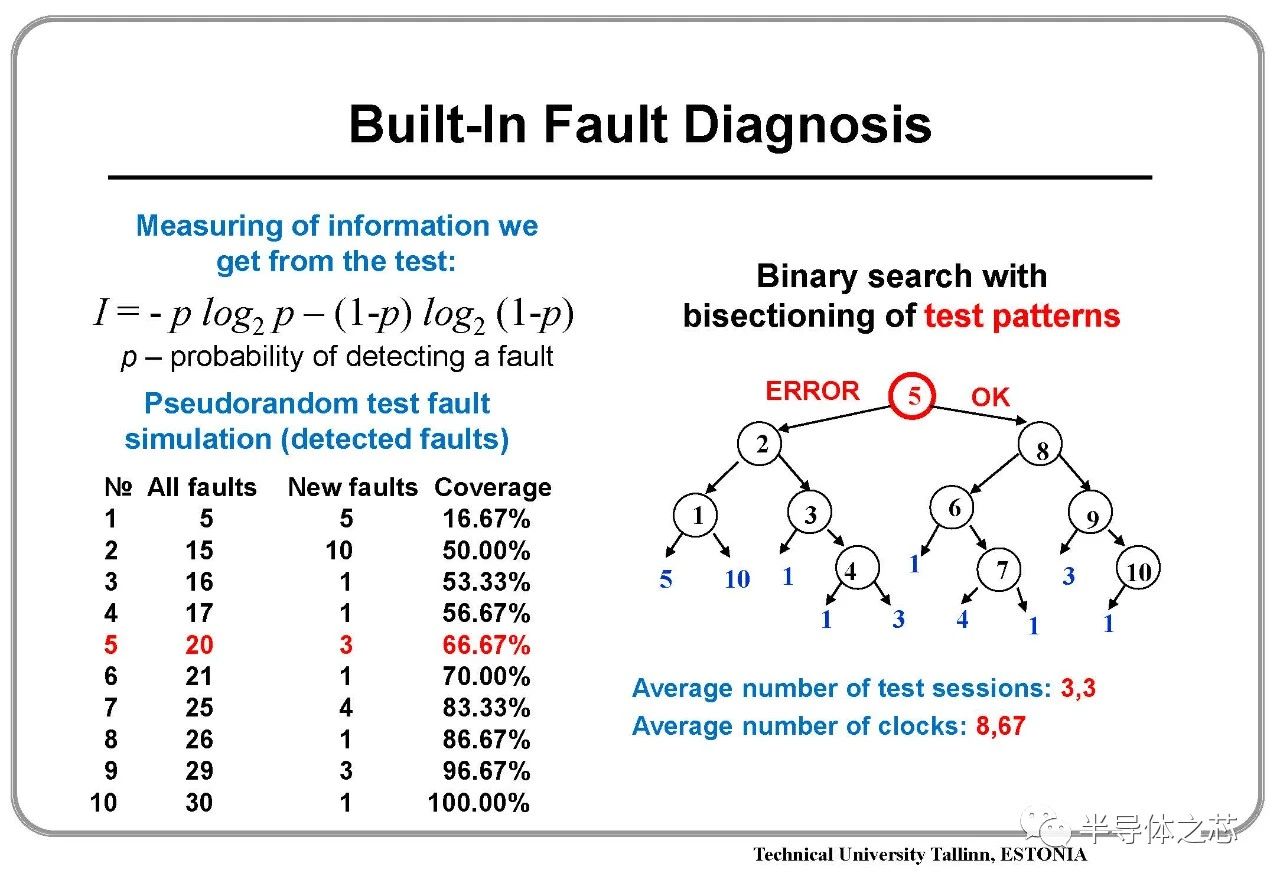

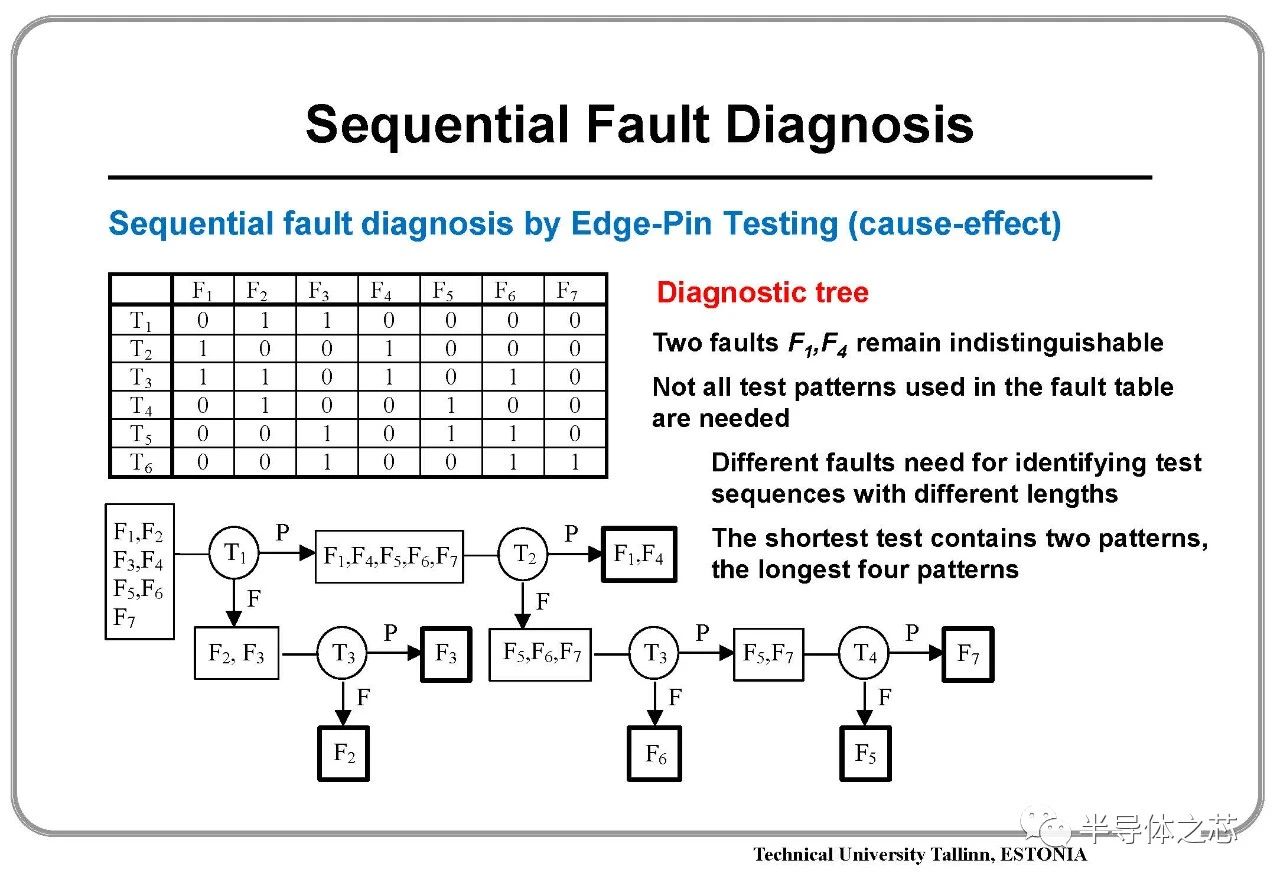

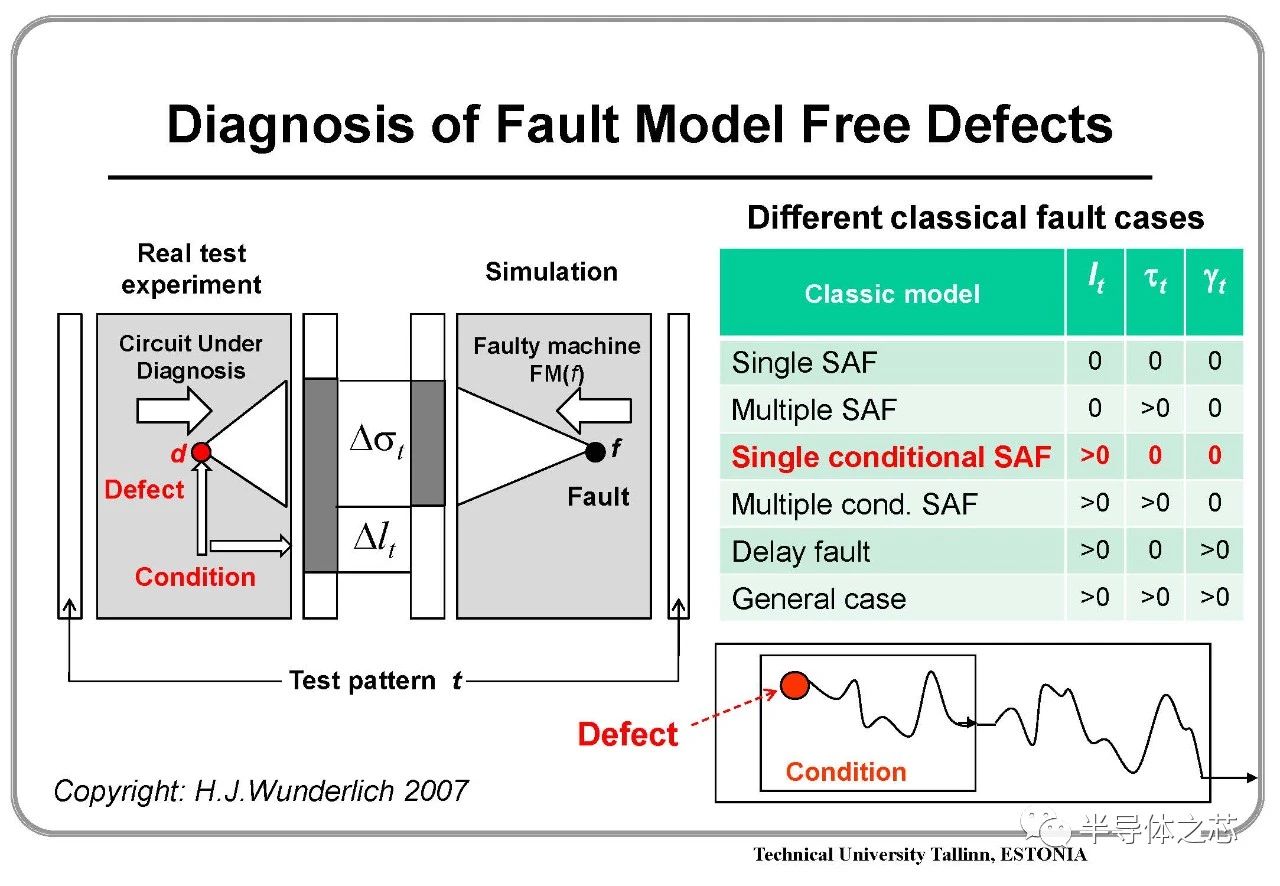

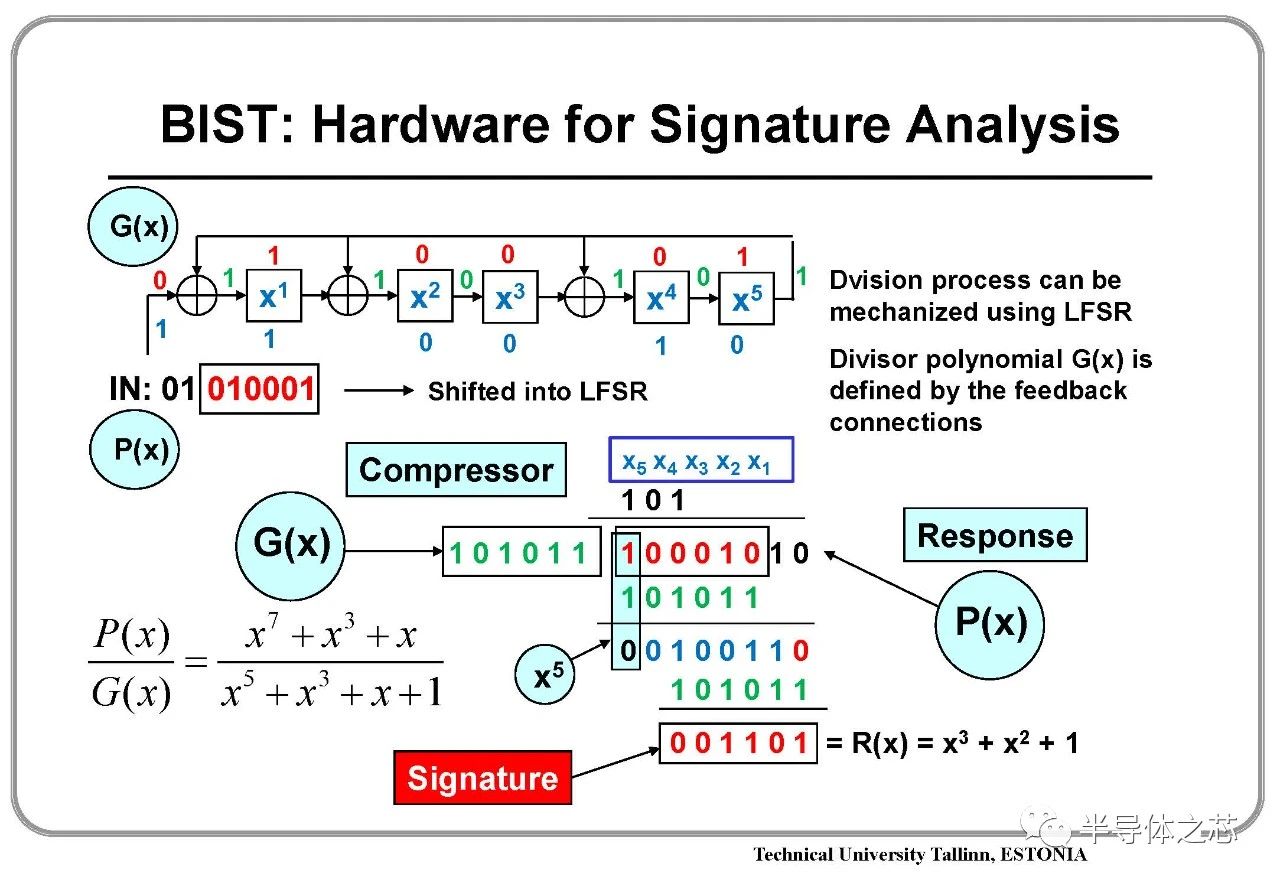

可测性设计(DFT)之BIST技术详解(182页PPT)
时间:
2024-03-25 20:19
来源:
半导体之芯
作者:
ictest8_edit
点击:
次
顶一下
(0)
0%
踩一下
(0)
0%
