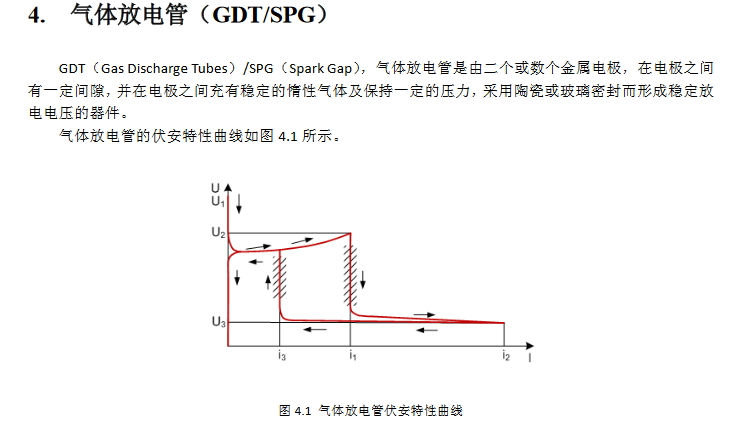

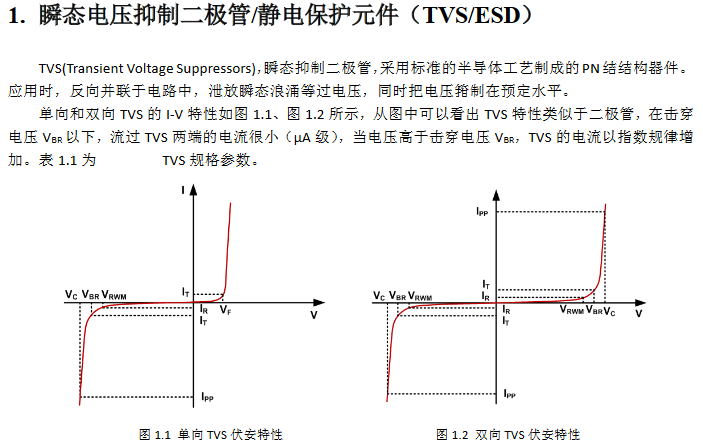

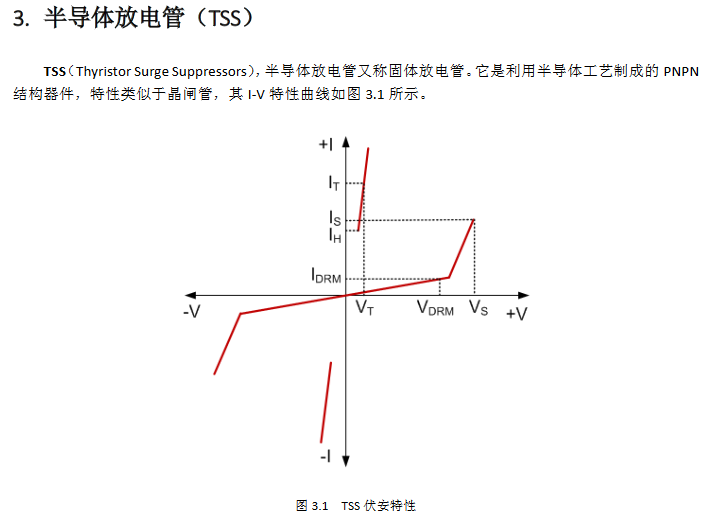

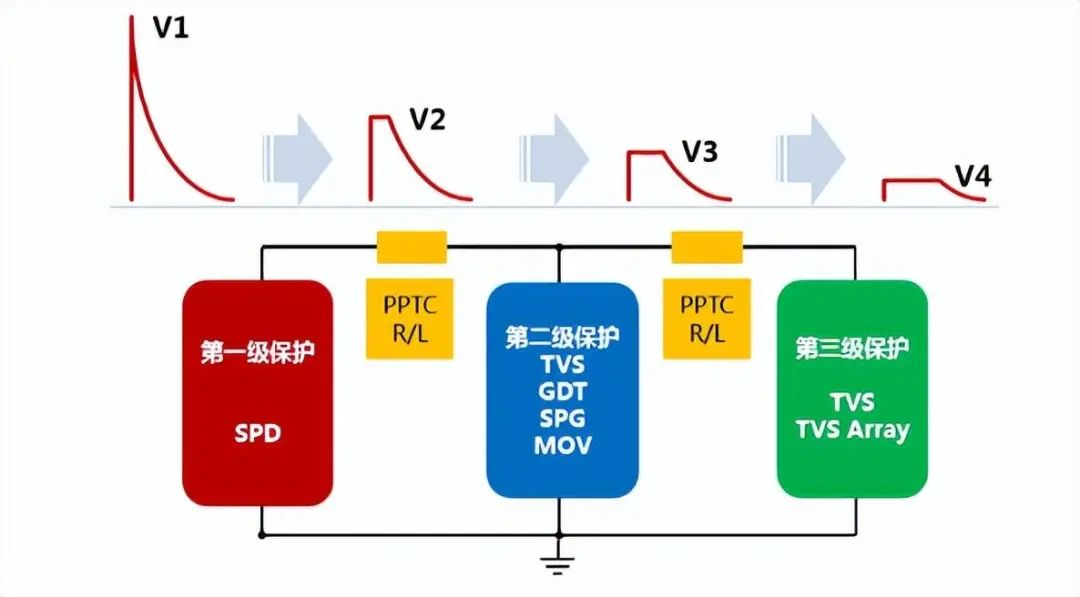

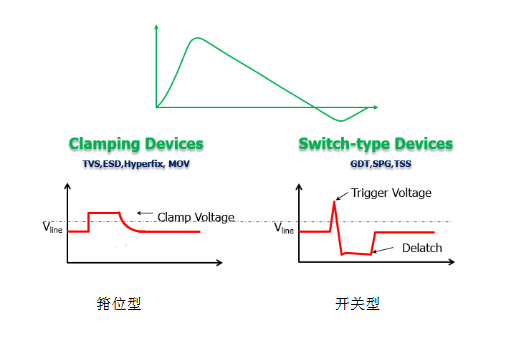

 0 1三重保护模型  陶瓷气体放电管选型要点： 1)直流击穿电压要高于线路的正常工作电压，并留有一定的余量。 2)GDT的通流量应根据防雷电路的设计指标来定，GDT通流量需大于防雷电路设计的通流容量。 半导体放电管选型要点： 1)信号接口的电平要低于Vs，并留有一定的余量； 2)根据要过浪涌的等级来选择不同通流量的TSS； 3)电路的正常工作电流不能高于TSS的保持电流； TVS二极管选型要点： 1)TVS管的反向击穿电压要高于电路的正常工作电压，并留有一定的裕量； 2)根据不同的应用接口选择使用双向还是单向的TVS； 3)TVS的最大箝位电压VC应小于被保护电路的损坏电压； 4)根据要过的浪涌等级来选择不同功率的TVS； 5)高频信号电路中，应选低结电容的TVS管； ESD静电保护器件选型要点： 1.计算接口信号幅值的范围来确定ESD器件的工作电压； 2.根据信号类型决定使用单向或者双向ESD器件; 3.根据信号速率决定该接口能承受的最大寄生电容； 4.根据电路系统的最大承受电压冲击，选择适合的钳位电压； 5.确保ESD器件可达到或超过IEC 61000-4-2 level4。      02 限压特性选择  截止电压 ≥ 正常工作最大电压 （保证器件不会在正常工作时损坏） 最大箝位电压 ≤ 系统最大耐压 （器件在脉冲状态时可有效的保证后级不会损坏） 功率/最大箝位电压 ≤ 外界干扰所产生的最大脉冲电流 （器件自身不会被脉冲损坏） 击穿电压下限 ≥ 正常工作最大电压（保证器件不会在正常工作时损坏） 脉冲击穿电压 ≤ 系统最大耐压 （器件在脉冲状态时可有效的保证后级不会损坏） 通流量 ≤ 外界干扰所产生的最大脉冲电流（器件自身不会被脉冲损坏）
|
