上篇我们从架构维度剖析了FPGA和SoC的ATE测试方法论差异，深入探讨了Scan Compression、ATPG向量裁剪、Scan Diagnosis、SSN等关键技术。本篇聚焦ATE平台选型、Chiplet测试挑战，并通过一个7nm手机AP SoC的实战案例，将所有知识点串联。

一、ATE资源调度：两类芯片的核心差异

ATE平台的资源是有限的。理解两类芯片对ATE资源的不同需求，才能做出正确的平台选型和测试方案设计。

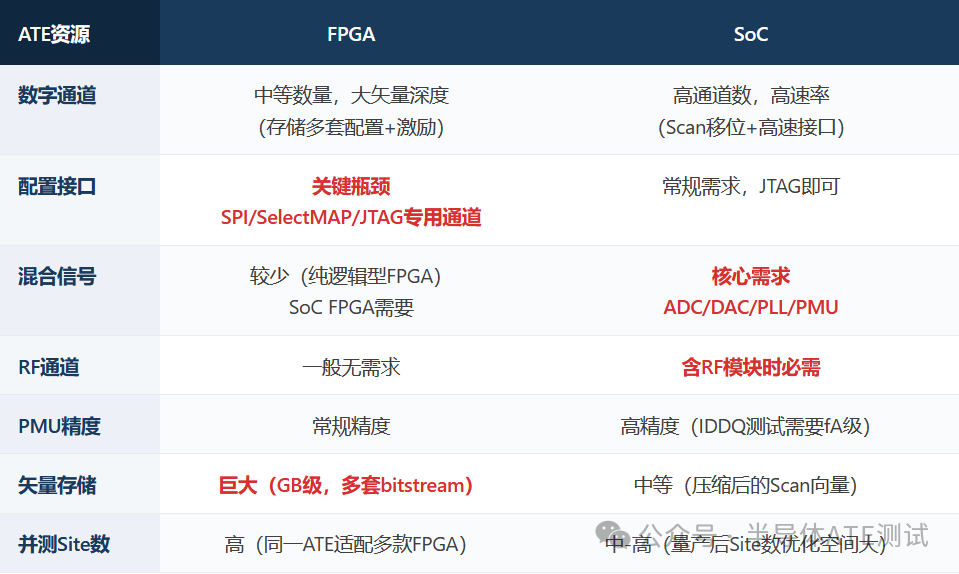

1.1 ATE资源需求对比

·

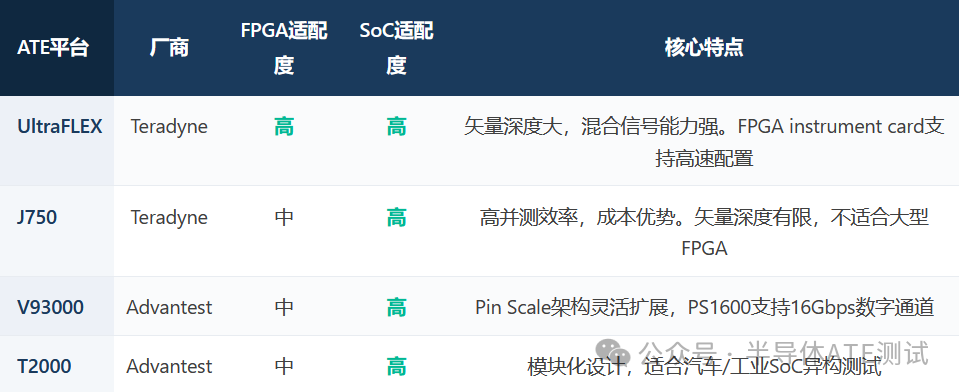

· 1.2 主流ATE平台的实际能力

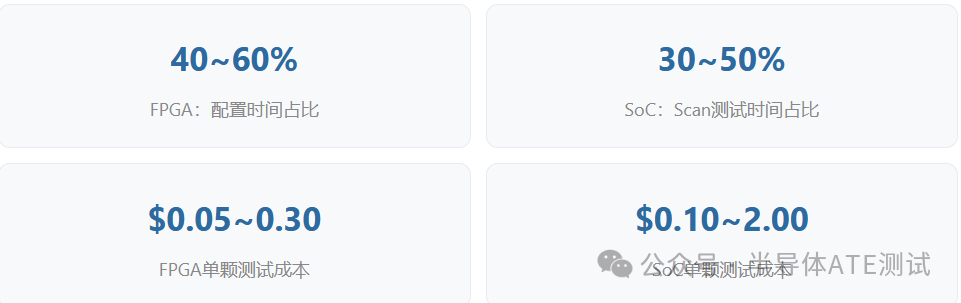

1.3 测试时间与成本模型

两类芯片的成本驱动因素截然不同：

FPGA测试成本相对可控（配置方案复用性强），但配置时间是硬约束。SoC测试成本波动大（取决于集成度和接口复杂度），但优化空间也大——Scan Compression、并测Site数提升、测试重排序都是有效的成本杠杆。

·
二、融合趋势：SoC FPGA与Chiplet

FPGA和SoC的边界正在模糊。两类融合架构正在重塑ATE测试的方法论~

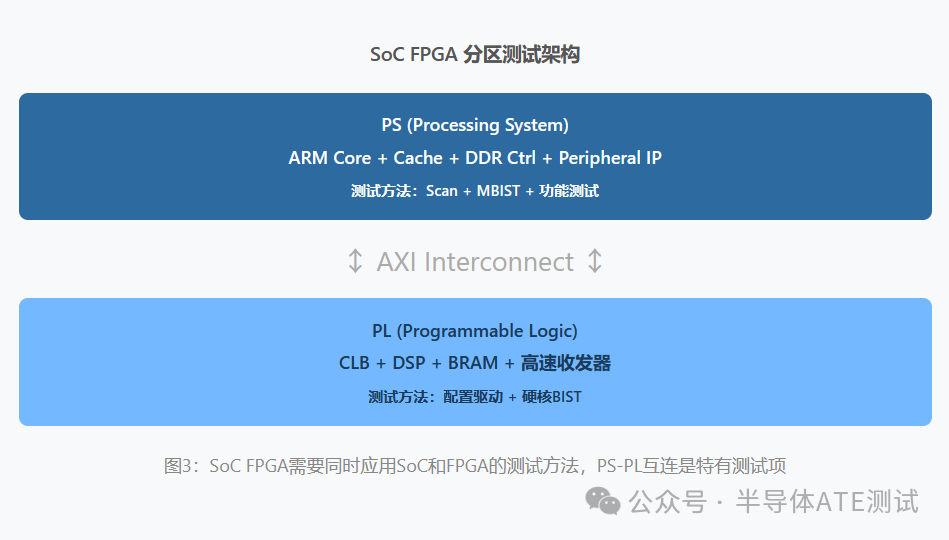

2.1 SoC FPGA：分区测试的工程实践

AMD/Xilinx Zynq UltraScale+和Intel Agilex SoC FPGA将ARM处理系（PS）与可编程逻辑（PL）集成在同一芯片上。测试策略采用分区测试：

· PS测试：标准SoC方法——Scan、MBIST、功能测试。通过JTAG或内部Boot ROM启动测试流程

· PL测试：标准FPGA方法——多套bitstream配置+激励验证。可通过PS端的ICAP接口加载配置（ATE不直接参与）

· PS-PL互连测试：SoC FPGA特有的测试项。通过PS端发起AXI事务，PL端响应，验证AXI桥接功能。这是传统FPGA和SoC都没有的测试需求

· 系统级集成测试：在SLT阶段，验证PS通过AXI控制PL实现完整应用功能

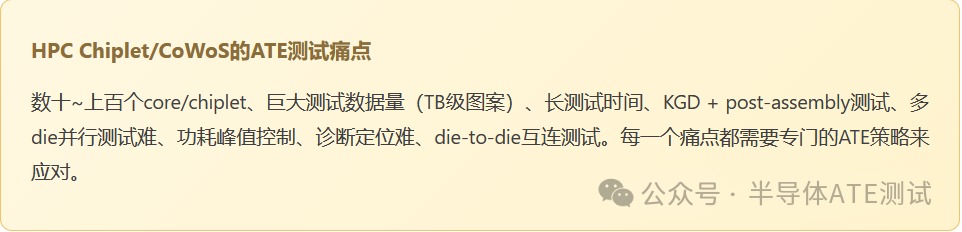

2.2 Chiplet测试：ATE的新战场Chiplet架构（AMD EPYC、Intel Ponte Vecchio、各种UCIe方案）将芯片测试推向新维度。传统SoC是单die测试，Chiplet需要多die独立测试 + 组装后协同测试的全新方法论。

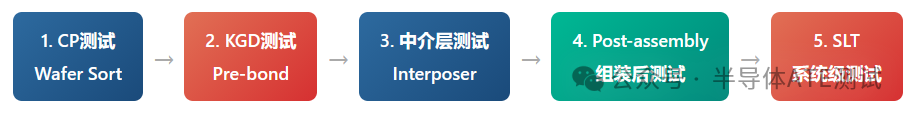

测试插入点：Chiplet生命周期的五次测试

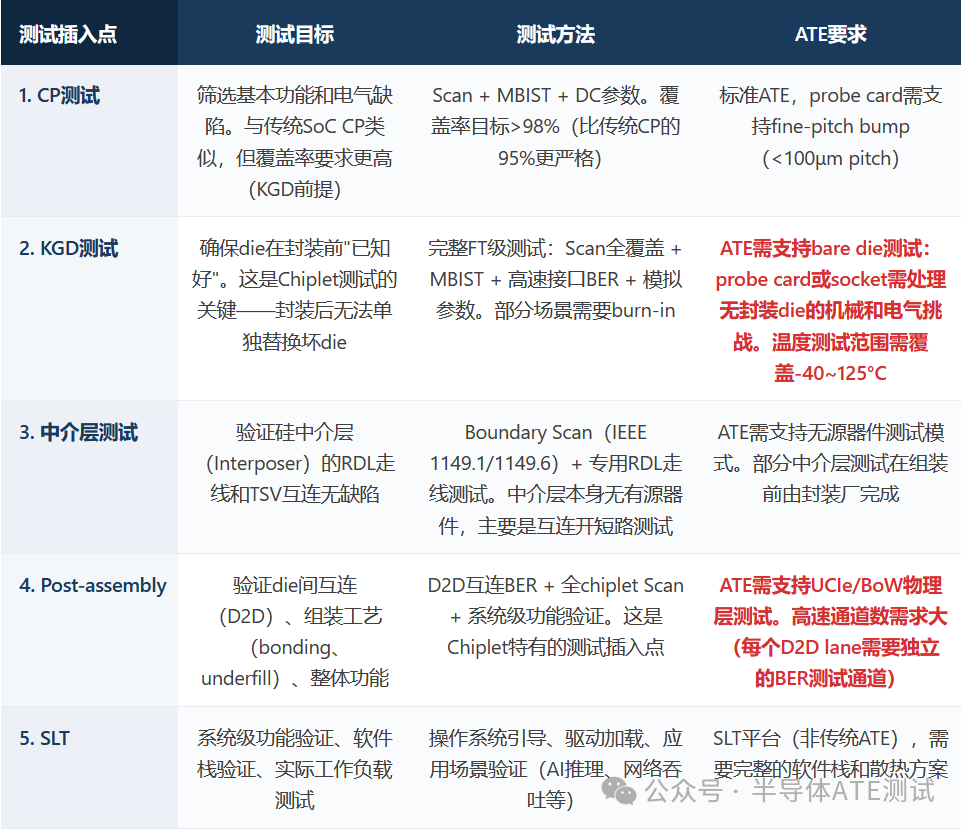

Chiplet不是"测一次就完"。从die出片到最终模组出货，至少需要五次测试插入（Test Insertion），每次的目标和方法不同：

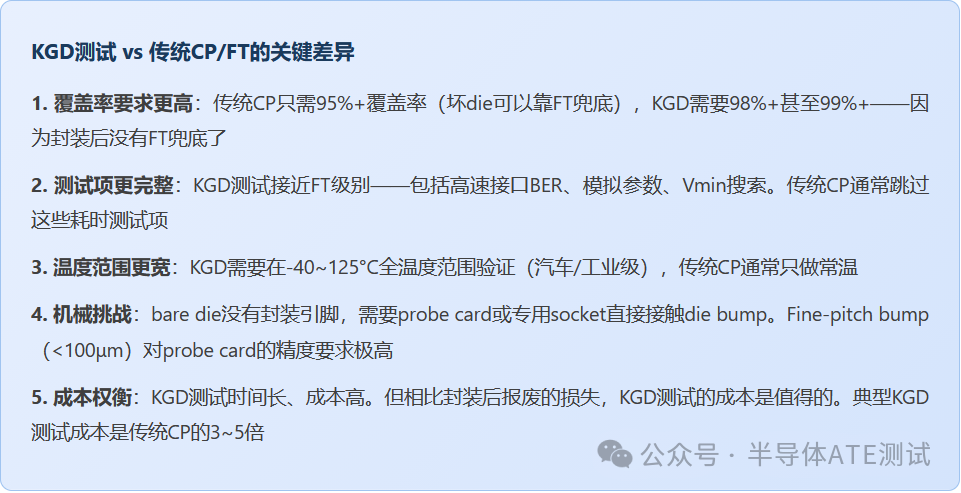

KGD测试：Chiplet质量的基石

KGD（Known Good Die）是Chiplet架构的质量前提。如果一颗坏die混入封装，整个模组报废——成本损失可能是die本身的10~100倍（取决于封装复杂度和集成die数量）。

D2D互连测试：Chiplet特有的测试挑战

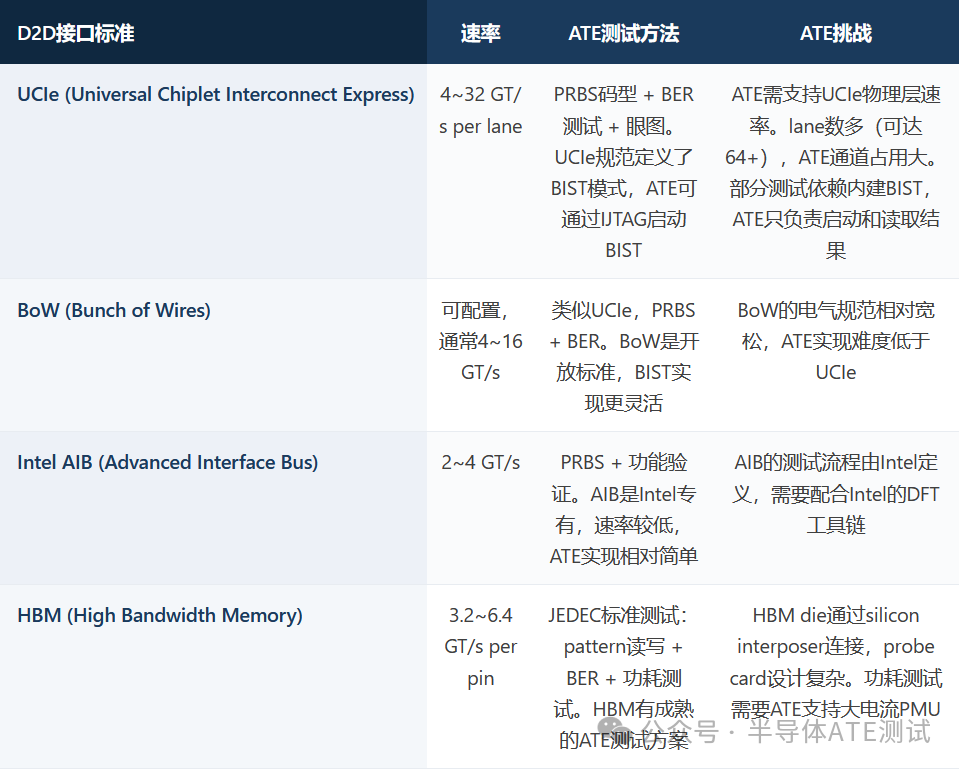

Die-to-Die（D2D）互连是Chiplet架构的核心，也是ATE测试的新领域。主流D2D接口标准：

D2D测试的ATE端工程实现

· Pre-bond D2D测试在die贴装到中介层之前，通过probe card直接访问D2D PHY引脚。测试D2D收发器的基本功能（PRBS发送/接收、loopback）。难点：D2D PHY引脚通常在die的底面（face-down bonding），需要通过die背面的TSV访问，或使用pre-bond专用test pad

· Post-bond D2D测试die组装到中介层后，通过中介层的RDL走线访问D2D互连。测试完整链路（die A PHY → RDL → die B PHY）的BER和时序。ATE需要同时连接两个die的测试接口

· 环回（Loopback）测试如果两个die的D2D PHY支持环回模式，ATE只需连接一个die，数据从die A的TX发出，经过RDL到达die B的RX，再从die B的TX环回到die A的RX。这减少了ATE通道需求

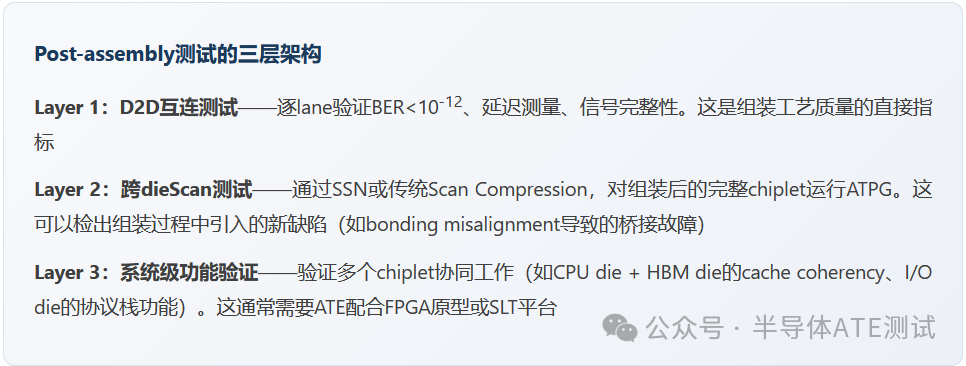

Chiplet组装后的测试策略

Post-assembly测试是Chiplet特有的测试插入点。核心策略：

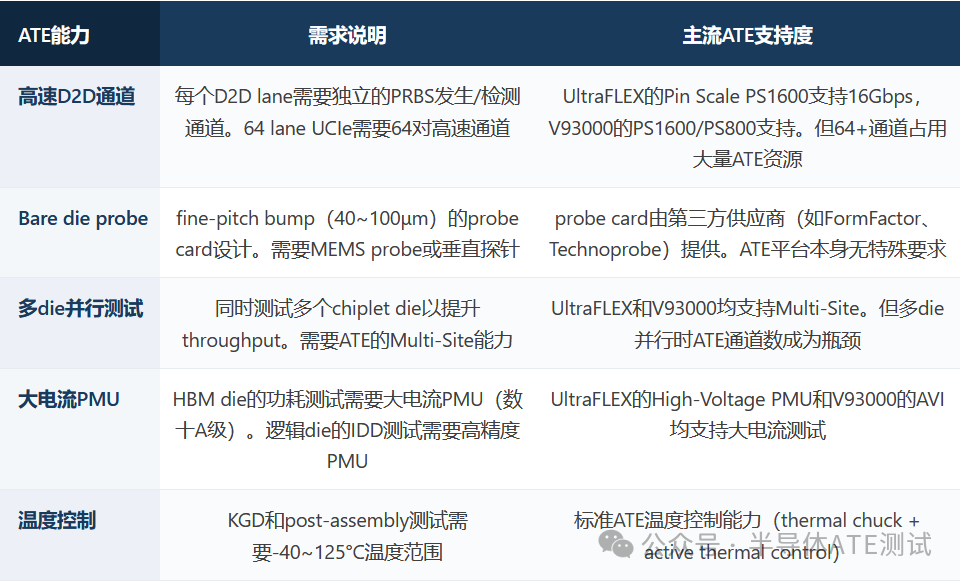

Chiplet测试的ATE平台要求

Chiplet测试的良率与成本模型

Chiplet架构的良率模型与传统单die SoC完全不同。核心公式：

// Chiplet模组良率模型//
假设N个die组装，每个die的KGD良率为 Y_die
模组良率 Y_module = Y_die^N * Y_interconnect * Y_assembly
// 示例：4个die组装，每个die KGD良率98%
Y_module = 0.98^4 * 0.99 * 0.995
  = 0.9224 * 0.99 * 0.995
= 0.9092  // ~91%
// 如果KGD良率降到95%：
Y_module = 0.95^4 * 0.99 * 0.995
= 0.8145 * 0.99 * 0.995
= 0.8025  // ~80%
// 结论：KGD良率每提升1%，模组良率提升显著
// 这就是为什么KGD测试值得投入3-5倍的测试成本

SSN在Chiplet测试中的价值

回顾上篇3.4节的SSN架构，它在Chiplet场景下的价值尤为突出：

· 恒定测试成本SSN实现1个core和100个core的测试时间/数据量几乎不变。对于集成数十个相同core的Chiplet（如GPU die），这意味着测试时间不随core数线性增长

· Pin资源节省Chiplet的pre-bond KGD测试pin资源极其有限（die bump数量少）。SSN用少量高速pin替代大量scan IO，极大节省probe card通道

· DFT closure加速Chiplet设计迭代快（每个die可能由不同团队/公司设计）。SSN的plug-and-play架构让每个die独立完成DFT，top-level集成只需连接SSN Bus，effort降低5-10x

· 跨die扩展SSN Bus可通过FPP（Flexible Parallel Port）自然跨die扩展，支持die-to-die互连测试和并行core测试。这完美适配CoWoS/3D IC封装

三. 实战案例：一颗7nm手机AP SoC的测试方案全生命周期

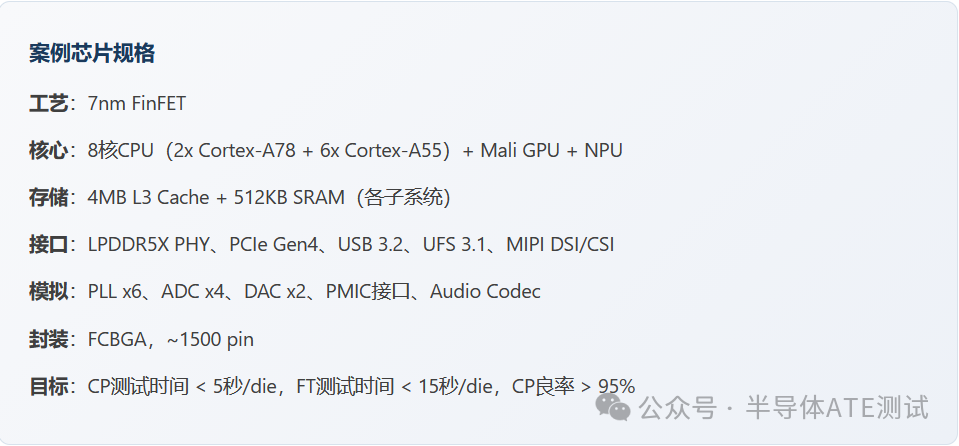

前面几章讲了方法论。这一章用一个贯穿性案例把所有知识点串起来——假设你是一颗7nm手机AP（Application Processor）SoC的ATE测试负责人，从DFT规划到量产优化，你会经历什么。

对ATE测试团队来说，这颗芯片的挑战在于：

· 异构模块多（数字+模拟+高速接口），测试方法跨度大

· 引脚数高（~1500 pin），ATE通道占用大

· 7nm工艺的缺陷密度更高，测试覆盖率要求更严格

· 手机芯片的价格敏感，测试时间直接影响成本

3.1 Phase 1：DFT规划及仿真验证（Tape-out前6个月）

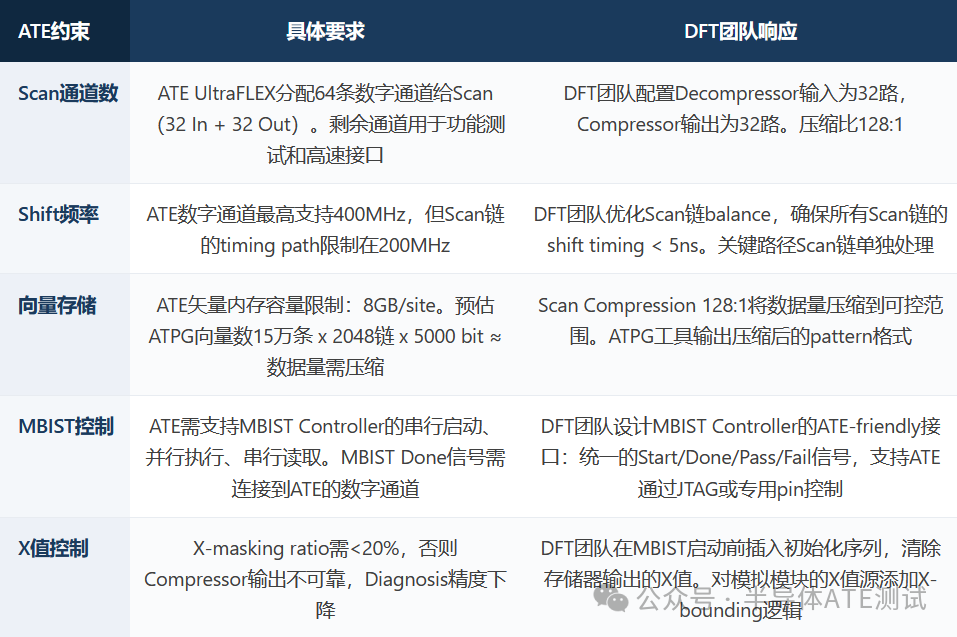

ATE工程师需要在芯片设计阶段就介入DFT规划，把ATE约束输入给DFT团队。

// DFT规划关键参数
Scan链数量: 2048 条（8个子系统，每子系统256条）
每条Scan链长度: ~5000 个触发器
总触发器数: ~10M
Scan Compression: 128:1（Decompressor: 128路输入，Compressor: 1路输出）
ATE Scan通道: 32 条Scan In + 32 条ScanOut
Shift频率: 200MHz（受限于最慢Scan链的timing path）
Capture时钟: 500MHz（At-speed capture for Transition fault）

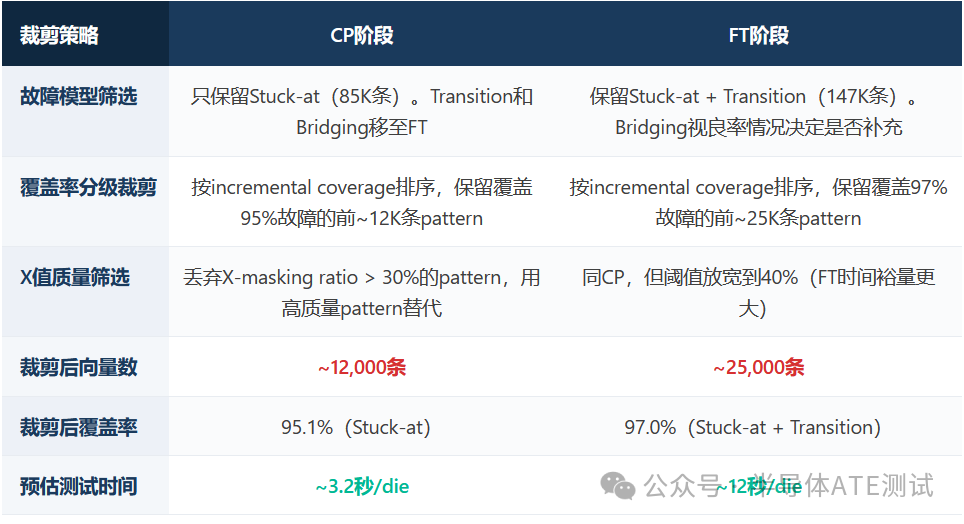

3.2 Phase 2：ATPG与向量裁剪（Tape-out后，CP前）

// ATPG生成结果（Synopsys TetraMAX）
Stuck-at patterns: 85,000 条覆盖率: 97.2%
Transition patterns: 62,000 条覆盖率: 93.8%
Bridging patterns: 28,000 条覆盖率: 89.5%
总向量数: 175,000 条
预估测试时间 (全量): ~45秒/die // 远超5秒CP目标

3.3 Phase 3：ATE程序开发与调试（CP前2个月）
ATPG向量裁剪完成后，ATE团队开始编写测试程序/将ATPG pattern 转换成特定ATE 测试机台可识别的Level/timing/Pattern并在ATE平台上调试。

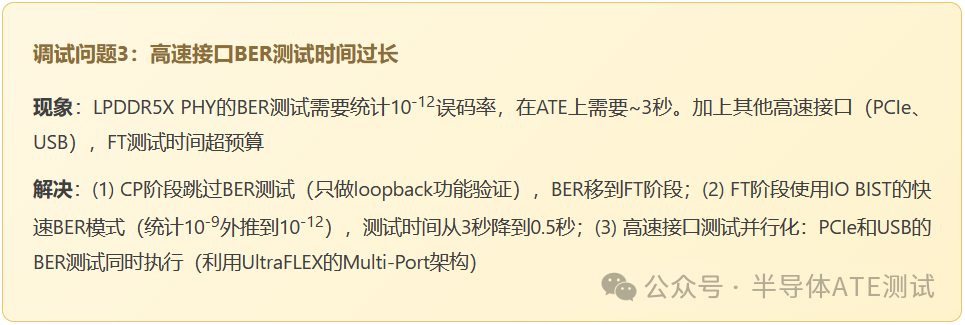

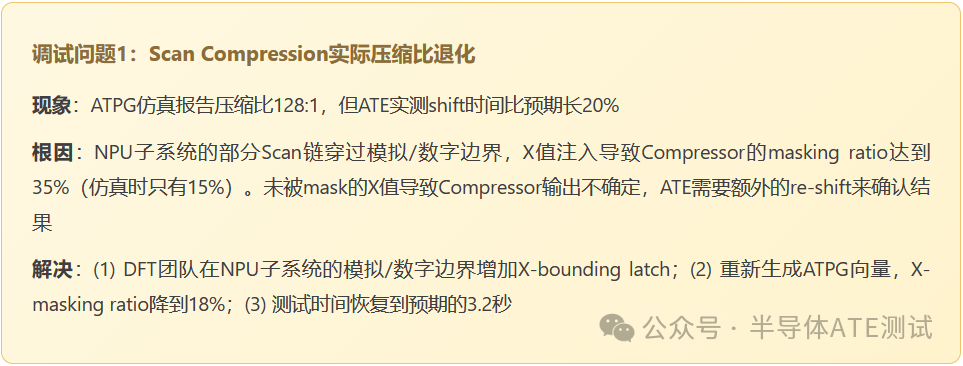

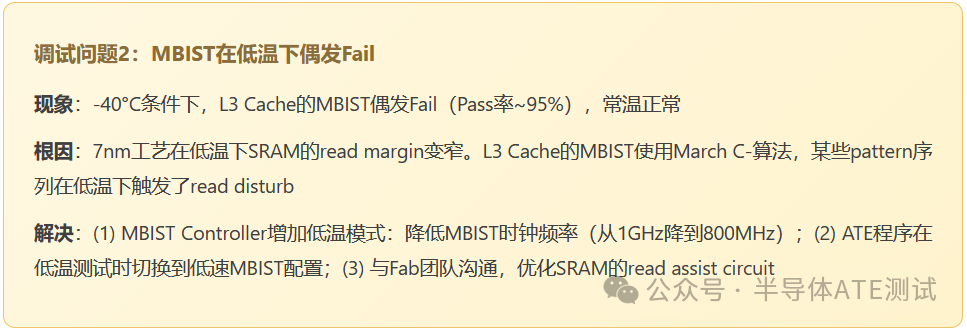

ATE调试中的典型问题与解决

3.4 Phase 4：量产优化（CP/FT量产后持续迭代）

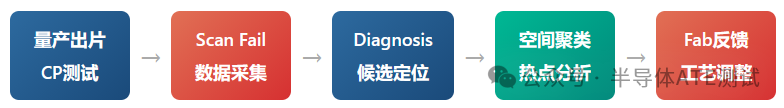

良率提升：Scan Diagnosis驱动的Fab反馈

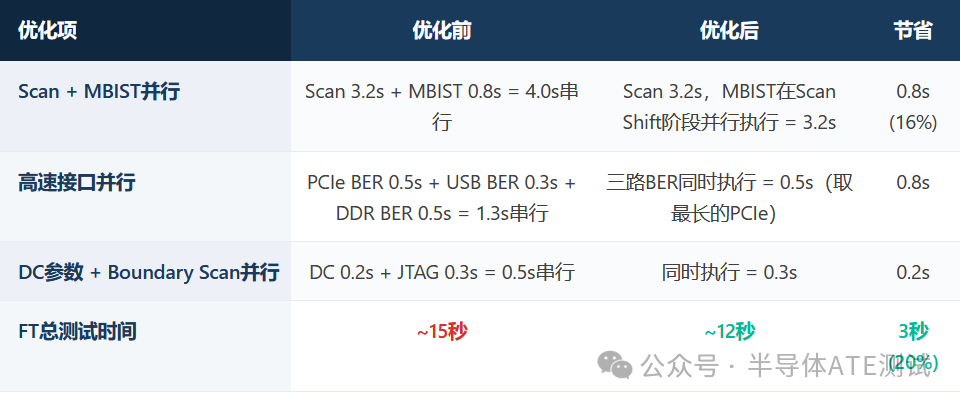

测试时间优化：Concurrent Test落地

量产稳定后，开始并行测试优化以降低测试成本：

测试成本与良率的持续平衡：ATE工程师需要持续监控测试成本 vs 良率 vs DPM的三角关系：

· Over-testing识别
如果某个测试项的Fail率 < 0.01%（几乎从不Fail），考虑在CP阶段裁剪该测试项，移到FT或SLT。节省的测试时间 × 产能 = 可观的成本节省

· Under-testing识别
如果DPM偏高（客户退货分析），回溯检查是否有测试项覆盖不足。通过Scan Diagnosis定位逃逸缺陷的类型，补充对应的ATPG向量

· Binning策略优化
通过Vmin Shmoo数据，将芯片分为不同速度等级（如Standard/High/Ultra）。不同等级定价不同，提升整体营收

· ATE平台迁移评估
当产能需求增长时，评估是否从UltraFLEX迁移到J750（成本更低）或V93000（更高并测能力）。迁移需要重新调试测试程序，但长期成本节省可能值得

FPGA和SoC的ATE测试，本质是配置穷举与DFT体系两种工程思维的碰撞。随着Chiplet、3D封装、AI加速器的普及，两者的测试边界将持续融合。愿我们都能掌握跨架构的ATE测试方法论，理解芯片架构如何决定测试方法论、在约束条件下做出正确的trade-off、以及用数据驱动的思维持续迭代优化~
