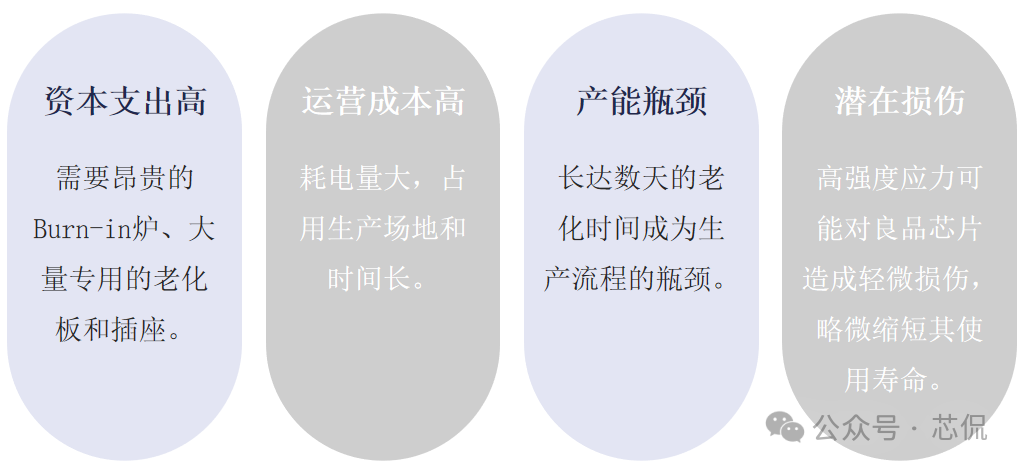

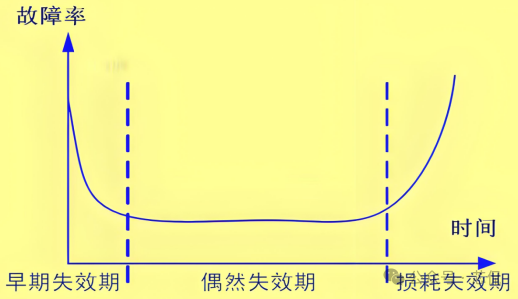

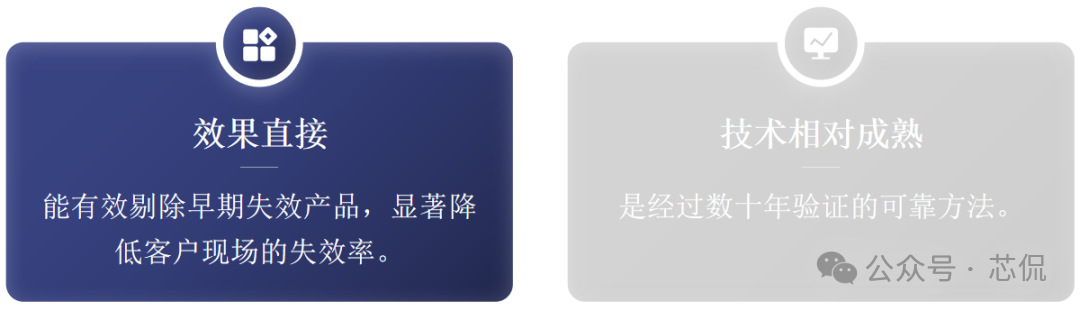

 一．Burn-in的概念Burn-in的中文是老化或预烧。 核心原理：通过施加高于正常条件的电应力和热应力，让芯片在出厂前提前“工作”一段时间，从而迫使那些具有潜在缺陷、会“早期失效”的芯片在受控的环境下提前失效，并将其剔除。 简单来说，Burn-in是芯片可靠性保证体系中至关重要的一环，是一种“加速淘汰”的过程。它是一种筛选手段，而非评估手段。 二．Burn-in 的根本目的 征服“浴盆曲线”  Burn-in的唯一目的，就是应对产品失效率的 “浴盆曲线”。 早期失效期：产品投入使用初期，因制造缺陷、材料瑕疵等原因，失效率较高。 偶然失效期：缺陷产品被淘汰后，失效率进入一个低而稳定的时期，这是产品的有效寿命。 损耗失效期：产品因长期磨损老化，失效率再次升高。 Burn-in的目标，就是通过加速应力，让浴盆曲线陡峭的“左墙”（早期失效期）在工厂内、在交付给客户之前就基本完成。使得出货产品的失效率曲线直接从浴盆的底部开始，从而确保客户拿到的是已经进入稳定期的产品。 3.Burn-in 测试方案的关键要素 一个完整的Burn-in方案需要定义以下几个关键参数： 应力条件 温度：通常为125°C。高温是加速化学反应（如栅氧退化）和扩散过程（如电迁移）的主要因素。 电压：施加高于额定工作电压的偏压，以加速电场相关的失效。 动态信号：让芯片“动起来”，即提供时钟和测试向量，使内部电路频繁开关。这是至关重要的一点，静态的Burn-in效果很差。 测试对象 100% 全数筛选：对计划出货的整批产品中的每一颗芯片进行Burn-in。这是最常见的形式。 抽样Burn-in：仅对批次中的样本进行，主要用于监控工艺稳定性，而非筛选。 测试时长：通常为24小时、48小时、72小时或168小时等时长。具体时间由产品可靠性目标、工艺成熟度和成本决定。 Burn-in 测试方案流程 测试方案：根据产品的特性与需求，制定一套完整的测试方案，形成原理图。 硬件设计制作：根据原理图与Burn-in的设备（老化炉或者老化板），设计对应的测试板。在进行投板加工。 初始测试：在进行Burn-in前，对所有芯片进行全面的功能测试，确保只有良品才进入Burn-in流程。 Burn-in测试：将芯片放入高温Burn-in炉中，连接至专用老化板，施加应力并运行特定测试程序。 最终测试：老化结束后，取出芯片，进行与初始测试相同的最终测试。 失效剔除：对比老化前后的测试结果。任何参数漂移或功能失效的芯片都被判定为失效品并予以剔除。 4.Burn-in 的优点与代价 主要优点：  主要代价（非常高）：  Burn-in是一种经典的、以成本换质量的可靠性保证手段。它通过一种“简单粗暴”但有效的方式，筛选早期失效的芯片，确保交付到客户手中的芯片具有良好的稳定性。尤其在汽车电子、航空航天、医疗设备等对可靠性要求“零容忍”的领域，以及新技术导入初期，仍然扮演着不可或替代的重要角色。理解Burn-in是理解芯片高可靠性要求的关键之一。 |
