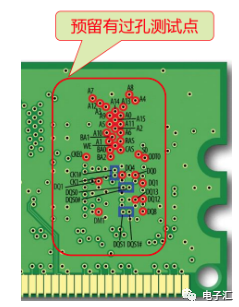

 公众号随着近十年以来智能手机、智能电视、AI技术的风起云涌，人们对容量更高、速度更快、能耗更低、物理尺寸更小的嵌入式和计算机存储器的需求不断提高，DDR SDRAM也不断地响应市场的需要和技术的升级推陈出新。 1.DDR标准制定者：JEDEC协会 所有的DDR标准、LPDDR标准、GDDR标准，及内存模组标准均是由JEDEC下属的 JC-42 Solid State Memories工作组所开发。 JEDEC，全称为“Joint Electron Device Engineering Council”，固态技术协会，为一个全球性的组织。 DDR技术的发展：从DDR1到DDR5的演变： 电压更低，速率翻倍，容量翻倍  2.DDR接口的基本原理  • 内核的频率：100MHz~266MHz，从SDR时代到DDR，再到最新的DDR5； • 数据速率的提升是通过I/O接口的架构设计实现的，主要有三个技术： 1) 双边沿传输数据：这是DDR名称的来源； 2) 预取技术(Prefetch): 2bit for DDR, 4bit for DDR2, 8bit for DDR3, 8bit for DDR4, 16bit for DDR5…本质上是一个串并转换技术； 3) SSTL/POD Signaling: 克服在高速传输时的信号完整性的问题。  芯片内部的一般架构：保证数据能够高速从芯片引脚输出 在上述这样一种芯片架构中，为了最大程度的降低DRAM芯片的成本，最省成本的方法为： • 对于读操作，DQS与DQ为边沿对齐； • 对于写操作，DQS与DQ为中心对齐。 3.DDR接口信号分类  引脚框图 4.信号分类及其拓扑连接方式 不同类的信号，它的拓扑连接方式不一样。  5.DDR接口举例说明：DDR3 DIMM Layout    6.DDR内存的组织方式:嵌入式系统  • 内存控制器芯片与DRAM颗粒芯片在同一块PCB上； • 内存通道的总线宽度根据所选择的内存控制器芯片的不同而不同； • CPU Core并不是直接和内存发生作用，而是通过缓存来和内存发生作用； • Cache Line的大小为64 Byte；也就是说缓存与内存相互作用的最小单位为64 Byte。 7.DDR测试解决方案  DDR测试夹具 • 计算机系统采用标准化的DIMM，可以使用多种探测解决方案进行探测。 • 嵌入式设计中的通常直接把DRAM芯片焊接在PCB上，而所有的DDR3颗粒均采用BGA封装。JEDEC的规格定义的测试点为BGA的焊球处。 • 在PCB layout时，就通过过孔在背面预留有测试 点，这样可以直接点测完全信号的探测；也就是DfT（Design for Test）。 • 当使用直接探测时，可以得到很好的信号保真度。 • 但对于PCB正反面都贴有DRAM颗粒，这种方法无能为力。  DDR测试方案一：直接探测  DDR3 DIMM + TDP7700 Probe Tips DDR测试方案二：BGA Interposer  8.突发识别的方法 • 在分析时，需要自动将读突发和写突发分离开来独自进行分析 • 对于读写分离，有若干种方法： 1) DQ/DQS phase alignment：基于读操作和写操作的DQ/DQS相位对齐关系的不同，读操作为边沿对齐，写操作为中心对齐。这种最常用。 2) Visual Trigger：可视触发，用户自定义可视触发条件，灵活度非常高； 3)CS, Latency + DQ/DQS phase alignment：当有多个rank时，需要通过CS信号来区分是哪一个rank进行读写； 4) Logic State + Burst Latency：通过解析命令信号群组（RAS#-CAS#-WE#）来确定读操作和写操作。 DDR测试需要提供的资料： DDR测试不仅需要准备测试样品，还需要提供产品的线路图及layout。 |
