一、电解电容纹波电流及频率测试方法！
在设计开关电源时，选型电解电容时其中纹波电流是一个很重要的指标，既要经过理论计算也要经过实际测量来保证电解电容的安全工作！
1、电容纹波电流测试连接方法
A.电容测试时使用的导线应选用横截面面积0.5mm2(AWG20)以上的导线,如下图:
B.将待测电容连接上导线时要将电容移动至基板的锡面侧，利用A 或B 方法测定,此外,尽可能的将导线缩短。
C．平滑COIL 前后连接上2 个以上的电解电容时，请同时连接上导线测量每个电容的纹波电流,如将导线一个一个连接起来测量的话，无法测出正确的电流值。如下图:

纹波电流测试示波器调试方法
A．调试
（1）选择对应的测试通道，探头设置为《电流》，选择测量《耦合直流》档位;

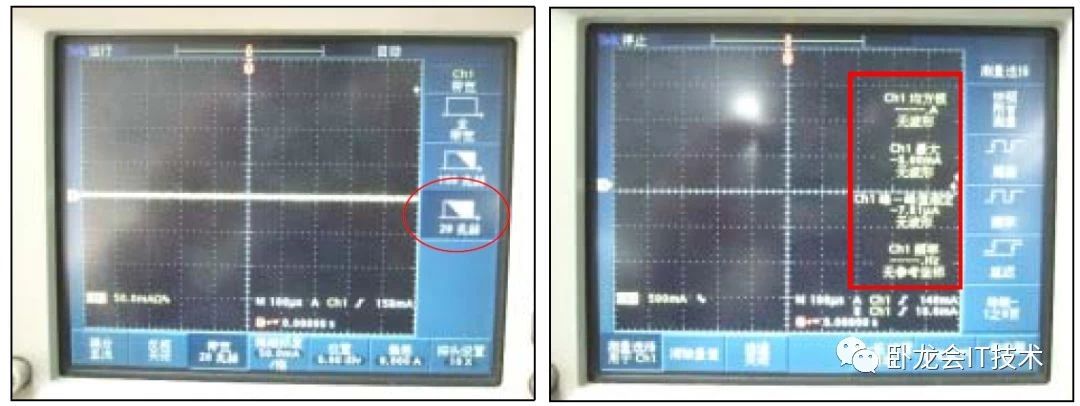

（2）将带宽选为20MHz；
（3）调试示波器屏幕显示测量值〈均方根〉、〈最大值〉、〈峰峰值〉、〈频率〉四个测量项目。
如下：
B．纹波电流测试前需对电流探头进行消磁调试。如下：
电容纹波电流测试
A.将电流探头夹持待测电解电容正极PIN 脚，并且注意探头所标方向与电容电流方向一致. 如下图:
B.依待测电源板负载条件对电源板输出端进行带载调试,可用电子负载进行带载.如下图:
C.电容纹波电流测试.测试时将<<每格幅值>>档调到适当的格度, 将<<每格时间>>档调到适当的格度(示波器屏幕上至少显示三个完整周期的波形);调节<<LEVEL>>旋钮使波形稳定,再按<<RUN/STOP>>键采集波形,如下图:

二、电容应用工作电压测试
电解电容的工作电压应力不能超标这是最基本的应该初学者都知道，不过也得测试
电容电压测试连接方法
A.方法(1):电容电压测试时可按纹波电流测试的接法连接后, 直接用电压探头夹住电容引出导线测试,如下图:
B. 方法(2):在电源板的锡面找出待测电容正负极对应的焊点,焊上两根导线,然后用电压探头夹住引出的导线测试.如下图:
示波器调试方法及电压测试
A．调试
（1）选择对应的测试通道，探头设置为《电压》,选择测量《耦合直流》档位;
（2）将带宽选为20MHz；
（3）调试示波器屏幕显示测量值〈均方根〉、〈最大值〉二个测量项目。如下：

B .电容工作电压测试
(1)电压探头夹住电容引出导线时,注意示波器地线接电容负极引线,示波器正极线接电容正极引线.如下图:
(2)依待测电源板负载条件对电源板输出端进行带载调试,可用电子负载带载.如下图:
C.电容工作电压测试.测试时将<<每格幅值>>档调到适当的格度, 将<<每格时间>>档调到适当的格度(一般取电源中电容使用工作频率的倒数相接近之格度值); 调节<<LEVEL>>旋钮使波形稳定,再按<<RUN/STOP>>键采集波形,如下图:
三、电容本体温度T。测试
电解电容温度与寿命息息相关，温度每上升10℃寿命减少一半！
A.当电路板上电容所在的位置周围没有装有发热器件时,直接将温度感应探测端接于电容顶部铝壳上, 温度感应探测线另一端连接点温机,如下图:
B.当电路板上电容所在的位置周围有发热器件(如功率管,散热片等)时, 将温度感应探测端接于电容靠近发热源的侧面铝壳上,将对着发热源的铝壳表面胶管剥掉一小块,用点温胶直接粘连(或利用热传导率高的银胶带连接,用酒精等东西擦式表面后贴上银色胶带),温度感应探测线另一端连接点温机,如下图:
C.模拟电源终端应用状况,对电源进行密封,并依电源负载条件对电源输出端带载,在所需求的环境下进行点温测试.如下图:
四、电容安装应用注意事项
1 为了不要让电解电容互相接触请在pattern 上留一点空间
2 请确保电解电容防爆阀和chassis 之间要有2mm 以上的距离。此外组装时防爆阀和chassis之间的间隙不要放入harness 才可以。如下图:

3、电容的配置要远离发热零件
实际例子
内侧请勿安装FET等发热零件，如下图：
请勿让发热电阻接触到胶管（胶管会因为热而溶化进一步导致短路）． 如下图：
进行卧装时请勿在电解电容端子根部施加力量． 如下图：
电解电容需要整形时，请使用电容引脚间距和基板焊盘间距一致的电容．如下图：
 |
