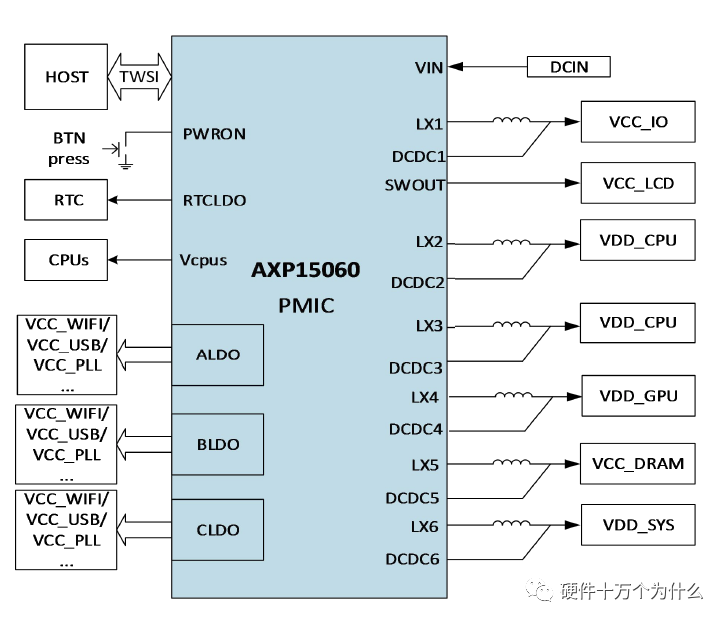

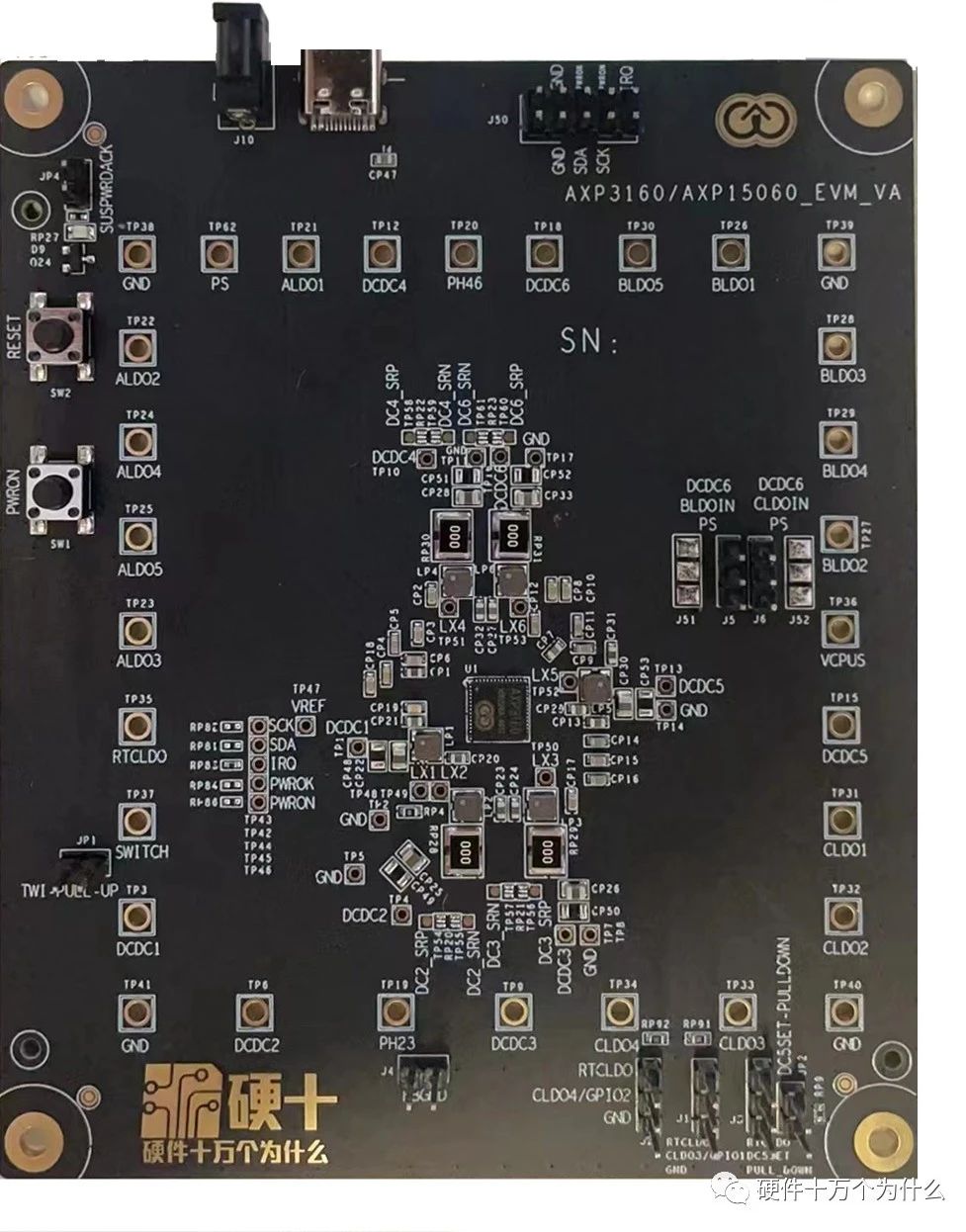

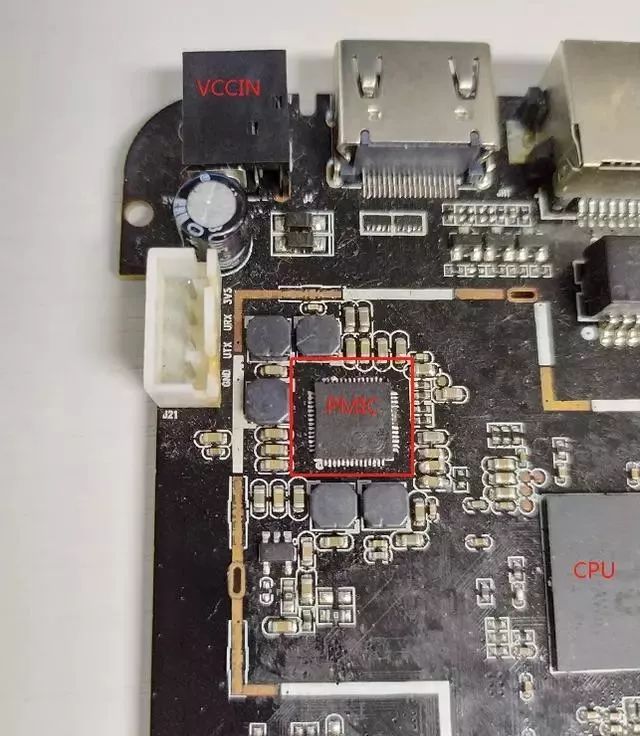

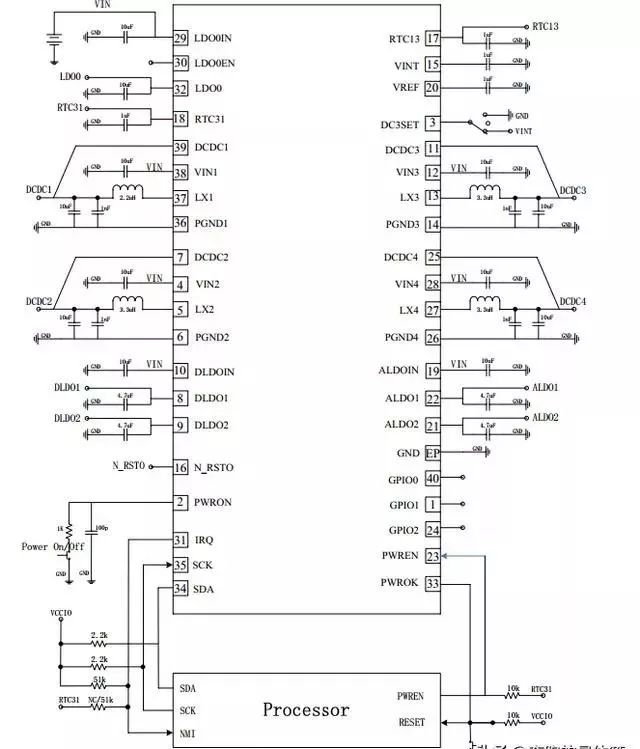

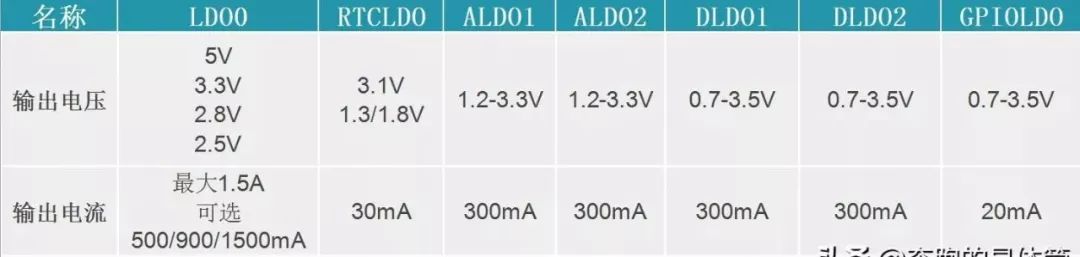

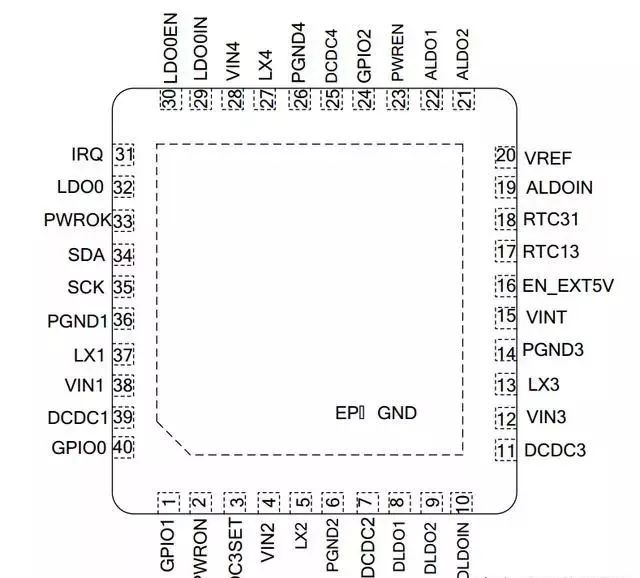

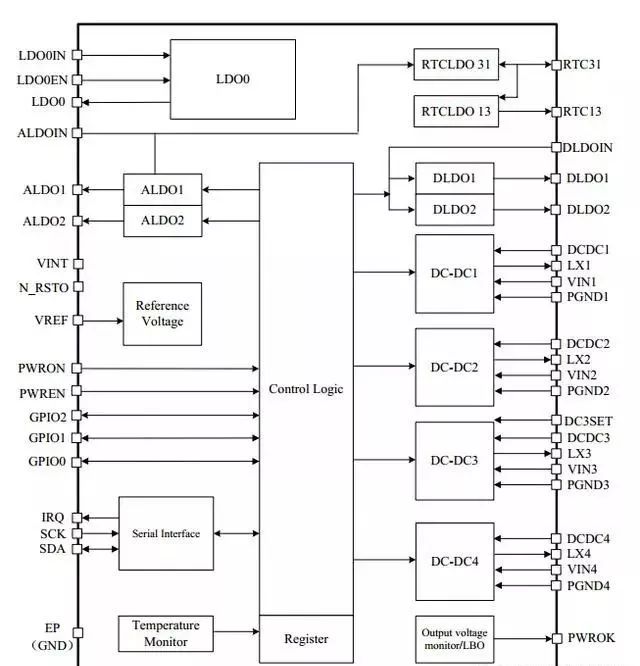

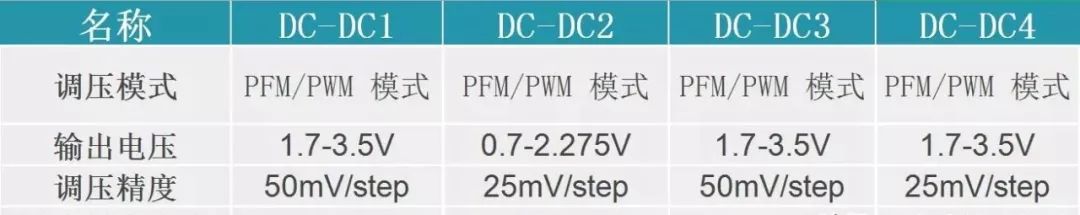

 1、什么是PMICPower Management Integrated Circuit（PMIC）中文是电源管理集成电路，主要特点是高集成度，将传统的多路输出电源封装在一颗芯片内，使得多电源应用场景高效率更高，体积更小。 PMIC 是当今电子设备中不可或缺的关键元件，它以其卓越的性能和多功能性为各种设备提供电源，从移动电话和智能手表到汽车和工业设备。PMIC不仅为电子设备提供电源，还在电源管理领域引领着新的趋势，以适应不断增长的电子市场需求。 在CPU系统中，我们经常用到的PMIC。如机顶盒设计，智能语音音箱设计，大型工控设备设计等。  机顶盒中的PMIC 现代电子设备通常需要多种电压和电流水平，以满足各种电子元件的需求。这些电子元件可能在同一设备内以不同的电压工作，因此需要一个有效的电源管理系统来协调和分发电能。此外，电子设备通常需要在不同的操作模式下（如待机、活动、休眠等）动态调整电源电压和电流，以提高效率和延长电池寿命。 PMIC的一些基本功能： 电源管理：PMIC负责分发电能到设备的不同部分，以满足各个模块的电源需求。 电压调整：PMIC可以调整输出电压，以适应不同负载和操作模式。 电流调整：PMIC还可以调整输出电流，以满足不同负载需求。 电池管理：对于依赖电池供电的设备，PMIC负责电池充电、保护和状态监控。 时钟生成器：PMIC还可以提供设备所需的时钟信号，以同步各个模块的操作。 2、PMIC芯片实例 芯智汇，成立于2009年，主要从事高性能模拟芯片设计和系统技术支持服务，是国内领先的电源芯片和模拟器件供应商，目前主要产品包括电源管理单元、电池管理单元、音频编解码器、接口单芯片方案等。 电源管理芯片主要为AXP系列，包括AXP152、AXP155、AXP192、AXP228、AXP288、AXP2402、AXP2585、AXP2601、AXP15060。AXP系列芯片被广泛应用在平板电脑、2合1平板电脑、电视盒子、行车记录仪、运动DV、无线存储设备、智能硬件、手持支付终端、电子书、微型投影仪等产品中。 芯智汇有一些专门针对平板电脑的解决多电源解决方案  AXP15060支持23个通道电源输出，包含6路开关电源，以及N多的LDO  一颗芯片解决N多问题，通过这样的产品组合极具性价比和集成度: 高度集成：AXP15060集成了多种功能模块，包括电池充电管理、电源管理、电池保护、系统监控等，实现了在紧凑空间内高度集成的设计，有助于简化电路板布局和减小系统体积。 高效电池充电：支持多种电池充电模式，包括恒流充电和恒压充电，可根据电池类型和需求选择合适的充电模式，提高充电效率并延长电池寿命。 多种电源输出：AXP15060提供多个独立的电源输出通道，包括固定电压输出和可编程电压输出，满足不同设备的电源需求，提供灵活的电源供应解决方案。 电池保护功能：集成了多种电池保护功能，如过电流保护、过温保护、过放电保护等，有效保护电池安全并延长电池寿命。 系统监控：内置系统监控功能，可实时监测电池状态、输入电压、输出电压等关键参数，提供实时反馈和保障系统稳定性。 低功耗设计：AXP15060采用先进的低功耗设计，有助于降低整体系统功耗，提高电池续航时间，适用于对功耗要求较高的便携式设备。 总体而言，AXP15060作为一款高度集成、功能丰富的PMIC，为便携式电子设备提供了可靠的电源管理解决方案，具有高效充电、多种电源输出、电池保护和系统监控等特点，适用于各种移动设备的设计和应用。 硬十开发了一块基于AXP15060的评估板，后续给大家做测评。  AXP152是一颗出自芯智汇的高集成度PMIC，主要应用于数码相机，机顶盒，网络设备，监控设备等产品。AXP152集成了一个自适应和usb兼容的PWM充电器，四个降压转换器(Buck DC-DC转换器)，七个LDO。它还具有保护电路，如过压/欠压保护(OVP/UVP)，过温保护，过流保护(OCP)，保证电源系统的安全性和稳定性。 AXP152 的封装是5x5 40-pin QFN封装。如下图。  此外，AXP152还包括一个两线串行接口(TWSI)，CPU通过它能够启用/禁用某些功率输出，编程电压以减少功率损耗，从而提供更加完善的电源管理。  AXP152内部框图 通过上面的结构框图，我们可以看到PMIC内部有个大的逻辑控制单元，所有的DC-DC和大部分LDO受逻辑模块控制，只需要通过配置TWSI接口，更改相应的配置寄存器即可控制DC-DC和LDO的输出，寄存器的配置手册我们可以参考datasheet。 另外AXP152的TWSI接口的SCK/SDA管脚在芯片内部已经都上拉了，所以主设备（CPU）可以通过这个接口灵活监控和配置。 下图是4路DC-DC的对比图。  4路DC-DC 可以看到4路DC-DC的输出电压都是可调的，可调区间在0.7到3.5V，能够满足大部分最小系统的供电需求，如CPU供电是3.3V，EMMC供3.3V或者1.8V电，DDR供1.25到1.35V的电。这几组DC-DC都是可以满足的。 DC-DC1和3的调压精度是50mV/step,DC-DC2和4的调压精度是25mV/step,若系统需要较高的电压精度调节，则可以用精度为25mV/step的DC-DC。 下图是7路LDO的对比图。  7组LDO 这7组LDO一般供给系统的外设用，如SRAM或PLL供电，WiFi蓝牙模块供电，控制电路供电，驱动电路供电，传感器供电，外围接口供电等，输出的电压是0.7V-5V之间，使用的时候主要注意输出电流的大小，功耗相对较大的外设若PMIC的LDO不能满足，应该外接DC-DC或者LDO提供供电。 这几组LDO中ALDO1/2和GPIOLDO都是低噪声的LDO，模拟电路供电应该接到这几路低噪声的LDO。 所有的DC-DC和LDO支持自监测和限流功能，当负载电流超过驱动能力时，为了保护内部的电路，所有的输出电压将会降低。当DC-DC输出电压低于85%的设定电压时，PMIC将会自动关闭。  应用框图 应用中，我们通过CPU的I2C接口连接AXP152的TWSI接口，另外需要给使能信号和复位信号，可以看到，对于每一路DC-DC，使用时只需要看成是分立的DC-DC去配置就行了。 输出电容建议使用10uF X7R的低ESR陶瓷电容，当输出电压高于2.5V时，建议用一个3.3uH的功率电感。另外，电感的饱和电流应该比电路最大的需求电流大50%以上。 3、PMIC的未来趋势 PMIC技术一直在不断发展和创新，以满足不断增长的电子市场需求。以下是PMIC领域的一些未来趋势： 1. 更高的集成度 未来的PMIC将进一步提高集成度，将更多功能集成到单个芯片上，以减小尺寸、提高效率和简化设计。 2. 更高的效率 随着能源效率的重要性不断增加，PMIC将继续提供更高效率的电源管理，减少能源浪费。 3. 电源密度的增加 PMIC将在不增加尺寸的情况下提供更高的电源密度，以满足高性能设备的需求。 4. 更智能的电源管理 未来的PMIC将借助先进的数字信号处理和算法，实现更智能的电源管理。 |
