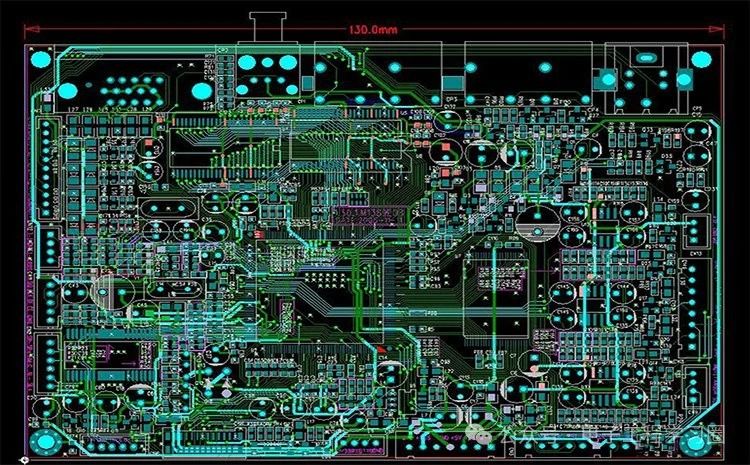

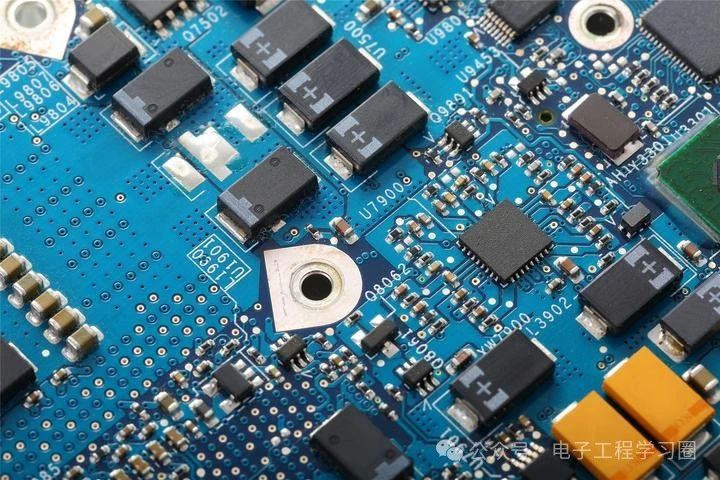

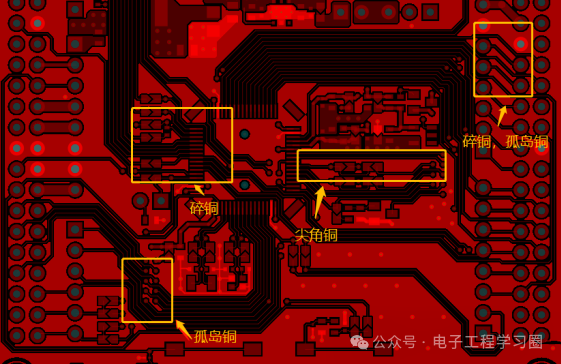

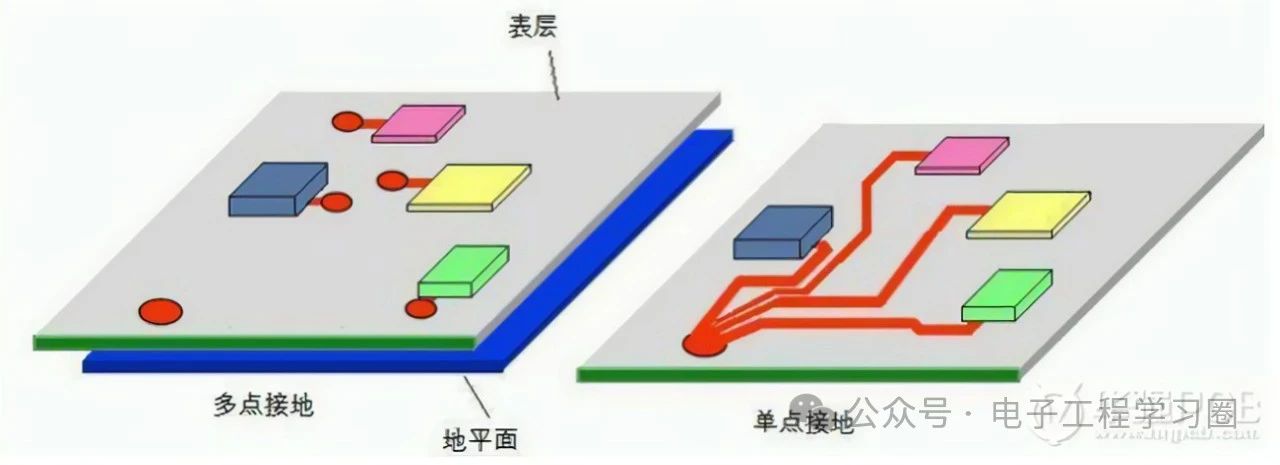

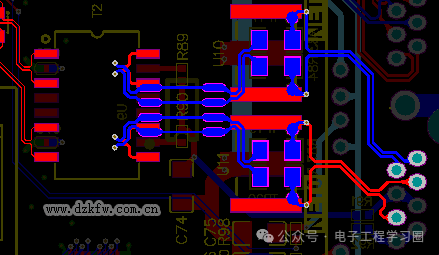

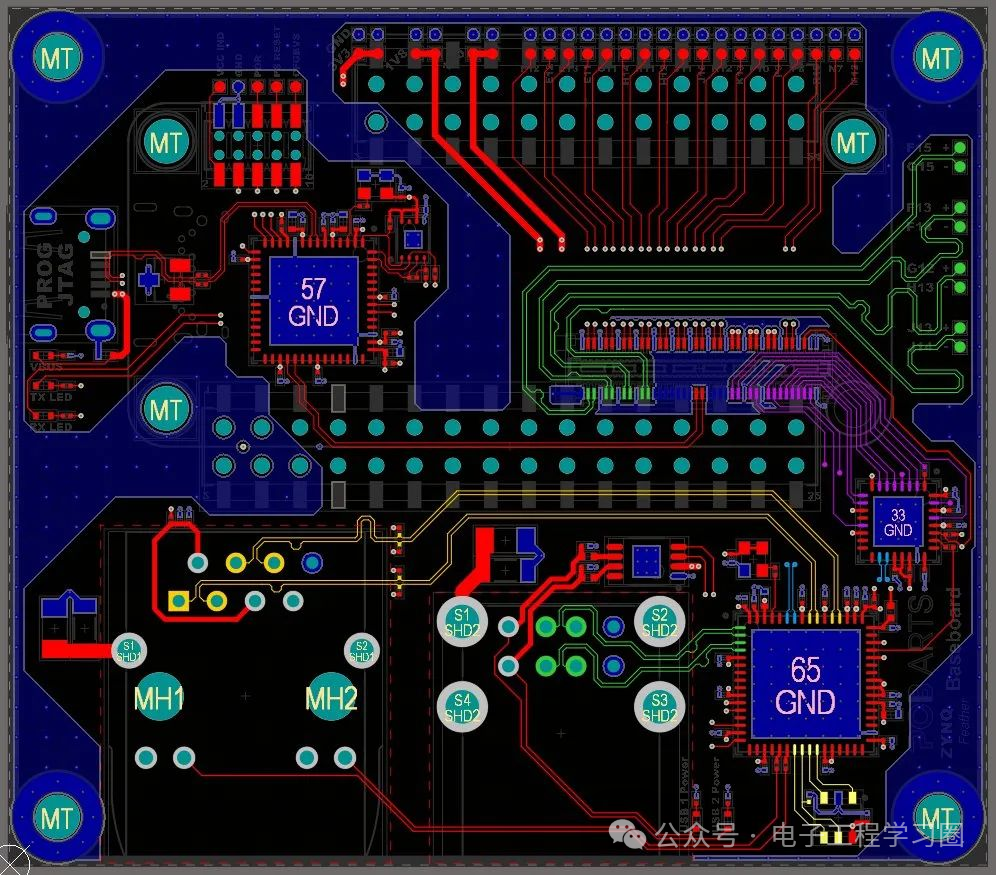

 各位电子爱好者们，大家好！是不是经常被PCB布线搞得焦头烂额？看着密密麻麻的走线，是不是感觉无从下手？别担心，今天我们就来聊聊PCB合理布线的那些事儿，让你从“布线小白”变身“布线达人！  图1：杂乱无章的PCB布线 一、 PCB布线，可不是随便连一连！ PCB布线，可不是简单地把元器件用导线连接起来就完事了。它需要考虑信号完整性、电磁兼容性、散热性等多种因素，才能保证电路板稳定可靠地工作。 二、 掌握这些原则，让你的布线更合理！ 1. 布局优先，布线后行： 在开始布线之前，首先要对元器件进行合理的布局，尽量缩短高频信号路径，减少信号之间的干扰。 举例1： 在设计一个高速数字电路时，应将CPU、内存等高速器件尽量靠近放置，缩短它们之间的走线长度，以减少信号延迟和反射。 举例2： 在一个射频电路中，应将天线、射频芯片等关键器件放置在电路板的边缘，并尽量减少它们之间的走线长度，以降低信号损耗。 举例3： 在一个电源电路中，应将变压器、整流桥等发热器件放置在通风良好的位置，并远离其他对温度敏感的器件。  图2：合理的元器件布局 2. 电源、地线要“粗壮”： 电源线和地线是电路的“生命线”，要保证其宽度足够，以降低阻抗，减少压降和噪声。 举例1： 对于一个工作电流为1A的电路，电源线和地线的宽度至少应为20mil，以确保其能够承受足够的电流而不产生过大的压降。 举例2： 在一个大功率电路中，可以使用铜箔来增加电源线和地线的载流能力。 举例3： 在高频电路中，可以使用多层板设计，将电源和地平面分别布放在不同的层，以降低电源阻抗。  图3：电源和地线的布线 3. 信号线分类走，避免“打架”： 将不同类型的信号线（如模拟信号、数字信号、高速信号等）进行分类布线，并保持一定的间距，避免相互干扰。 举例1： 在一个混合信号电路中，应将模拟信号线和数字信号线分别布放在不同的区域，并使用地平面进行隔离，以防止数字信号干扰模拟信号。 举例2： 在一个高速数字电路中，应将时钟信号线与其他信号线保持一定的间距，并使用差分走线方式，以减少信号串扰。 举例3： 在一个射频电路中，应将射频信号线与数字信号线、电源线等保持足够的间距，并使用屏蔽措施，以防止射频信号干扰其他电路。  图4：信号线分类布线 4. 走线要“优雅”，避免“锐角”： 尽量使用45°或圆弧走线，避免出现锐角和直角，以减少信号反射和电磁辐射。 举例1： 在布线时，应尽量避免出现90°拐角，可以使用45°拐角或圆弧拐角来代替，以减少信号反射和电磁辐射。 举例2： 在高速信号线布线时，应尽量保持走线宽度一致，避免出现突然变宽或变窄的情况，以减少阻抗不连续引起的信号反射。 举例3： 在射频信号线布线时，应尽量使用微带线或带状线等传输线结构，并严格控制走线的宽度和间距，以保证阻抗匹配。  图5：优雅的走线 5. 地平面很重要，不要忽视它： 完整的地平面可以提供低阻抗的回流路径，抑制电磁干扰，提高电路板的抗干扰能力。 举例1： 在多层PCB设计中，通常会专门设置一个地平面层，为信号提供低阻抗的回流路径，并抑制电磁干扰。 举例2： 在高速数字电路中，可以使用分割地平面的方法，将数字地和模拟地分开，以减少数字噪声对模拟电路的干扰。 举例3： 在射频电路中，可以使用多点接地的方法，将射频地与其他地平面连接起来，以降低接地阻抗。  图6：地平面的设计 三、 工具助力，布线更高效！ 除了掌握布线原则，借助一些专业的PCB设计软件也能大大提高布线效率。例如，Altium Designer、Cadence Allegro等软件都提供了强大的布线功能，可以帮助我们自动布线、优化走线等。  图7：PCB设计软件 四、 实践出真知，动手才是硬道理！ 最后，想要真正掌握PCB布线技巧，还需要不断地实践和积累经验。可以从一些简单的电路板开始，逐步尝试更复杂的布线设计，相信你一定可以成为PCB布线高手！ 五、 总结 PCB布线是一项需要耐心和技巧的工作，但只要我们掌握了正确的方法，并不断地学习和实践，就一定能够设计出性能优良、稳定可靠的电路板。希望这篇文章能够对大家有所帮助！ |
