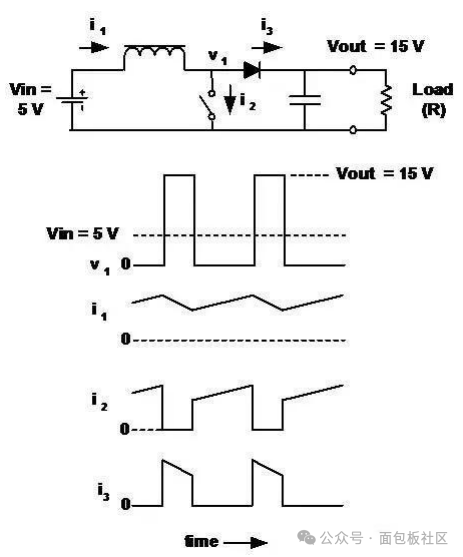

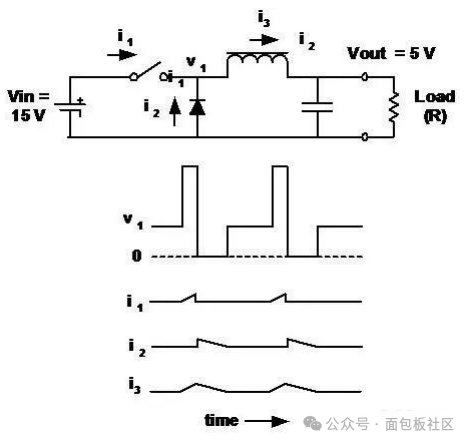

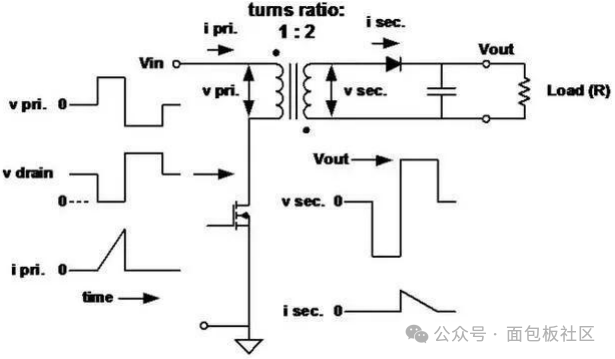

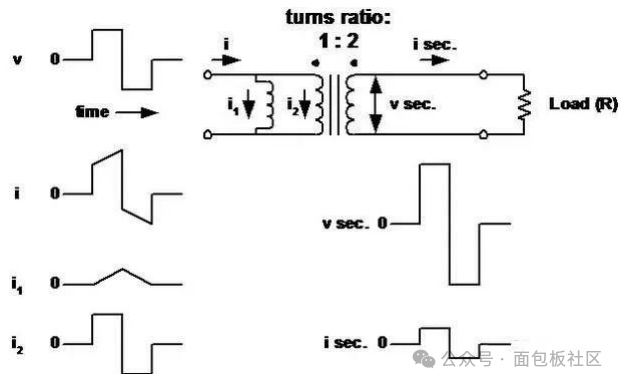

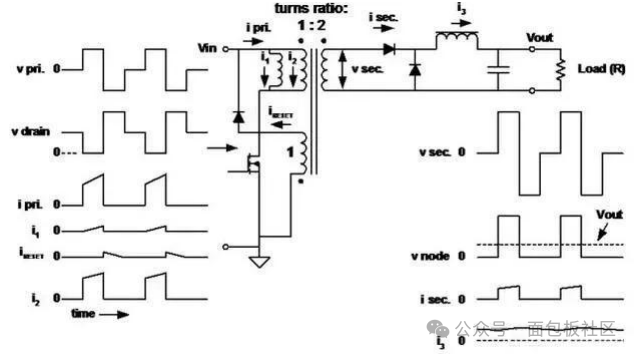

 十七、Buck-降压调整器-不连续导电  ■ 在这种情况下，电感中的电流在每个周期的一段时间中为零。 ■ 输出电压仍然 (始终)是 v1 的平均值。 ■ 输出电压不是输入电压乘以开关的负荷比 (D)。 ■ 当负载电流低于临界值时,D 随着负载电流而变化(而 Vout 保持不变)。 十八、Boost 升压调整器  ■ 输出电压始终大于（或等于）输入电压。 ■ 输入电流连续，输出电流不连续（与降压调整器相反）。 ■ 输出电压与负荷比（D）之间的关系不如在降压调整器中那么简单。在连续导电的情况下：  在本例中，Vin = 5,Vout = 15, and D = 2/3. Vout = 15，D = 2/3. 十九、变压器工作（包括初级电感的作用）  ■ 变压器看作理想变压器，它的初级（磁化）电感与初级并联。 二十、反激变压器  ■ 此处初级电感很低，用于确定峰值电流和存储的能量。当初级开关断开时，能量传送到次级。 二十一、Forward 正激变换变压器  ■ 初级电感很高，因为无需存储能量。 ■ 磁化电流 (i1) 流入 “磁化电感”，使磁芯在初级开关断开后去磁 (电压反向)。 二十二、总结 ■ 此处回顾了目前开关式电源转换中最常见的电路拓扑结构。 ■ 还有许多拓扑结构，但大多是此处所述拓扑的组合或变形。 ■ 每种拓扑结构包含独特的设计权衡： 1）施加在开关上的电压 2）斩波和平滑输入输出电流 3）绕组的利用率 ■ 选择最佳的拓扑结构需要研究： 1）输入和输出电压范围 2）电流范围 3）成本和性能、大小和重量之比 |
