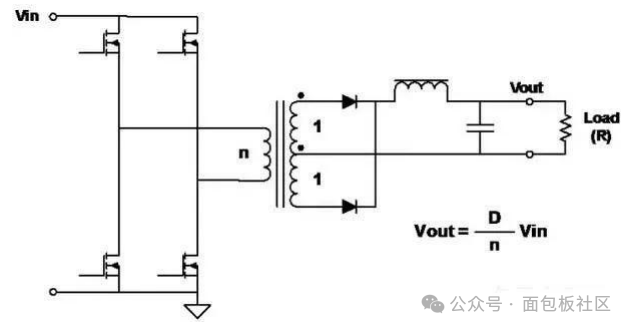

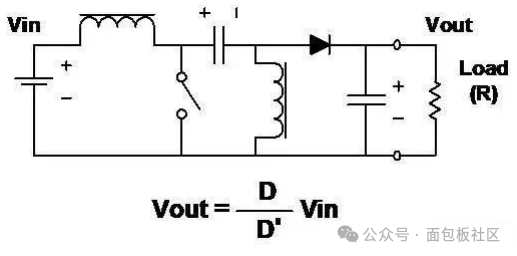

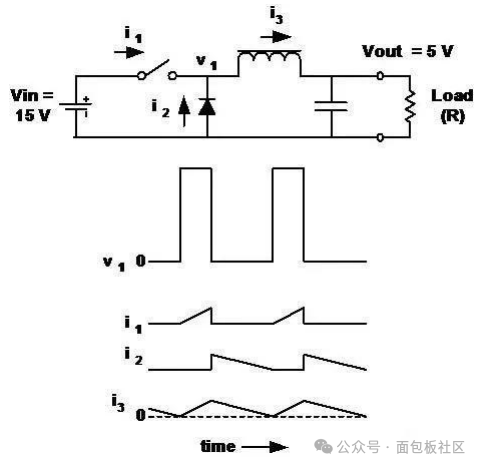

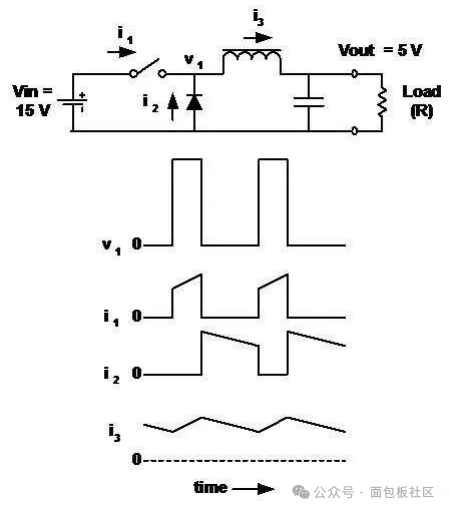

十一、Full-Bridge 全桥 特点: ■ 较高功率变换器最为常用的拓扑结构。 ■ 开关(FET)以对角对的形式驱动,进行脉冲宽度调制(PWM)以调节输出电压。 ■ 良好的变压器磁芯利用率---在两个半周期中都传输功率。 ■ 全波拓扑结构,所以输出纹波频率是变压器频率的两倍。 ■ 施加在FETs上的电压与输入电压相等。 ■ 在给定的功率下,初级电流是半桥的一半。 十二、SEPIC 单端初级电感变换器 特点: ■ 输出电压可以大于或小于输入电压。 ■ 与升压电路一样,输入电流平滑,但是输出电流不连续。 ■ 能量通过电容从输入传输至输出。 ■ 需要两个电感。 十三、C'uk(Slobodan C'uk 的专利) 特点: ■ 输出反相 ■ 输出电压的幅度可以大于或小于输入。 ■ 输入电流和输出电流都是平滑的。 ■ 能量通过电容从输入传输至输出。 ■ 需要两个电感。 ■ 电感可以耦合获得零纹波电感电流。 十四、电路工作的细节 下面讲解几种拓扑结构的工作细节: ■ 降压调整器:连续导电、临界导电、不连续导电 ■ 升压调整器 (连续导电) ■ 变压器工作 ■ 反激变压器 ■ 正激变压器 十五、Buck-降压调整器-连续导电 特点: ■ 电感电流连续。 ■ Vout是其输入电压 (V1)的均值。 ■ 输出电压为输入电压乘以开关的负荷比 (D)。 ■ 接通时,电感电流从电池流出。 ■ 开关断开时电流流过二极管。 ■ 忽略开关和电感中的损耗, D 与负载电流无关。 ■ 降压调整器和其派生电路的特征是: 输入电流不连续 (斩波), 输出电流连续 (平滑)。 十六、Buck-降压调整器-临界导电 ■ 电感电流仍然是连续的,只是当开关再次接通时 “达到”零,这被称为 “临界导电”。输出电压仍等于输入电压乘以 D。 |
