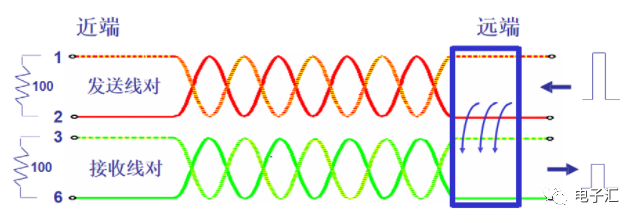

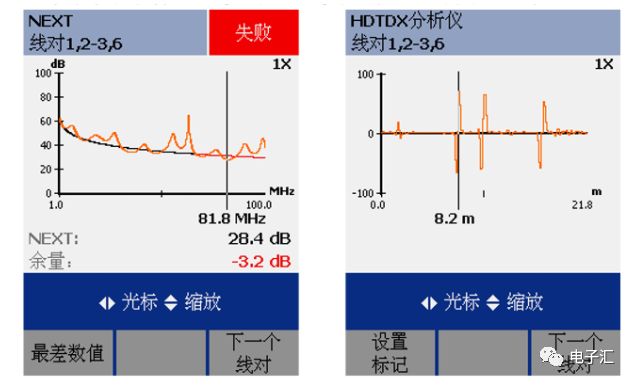

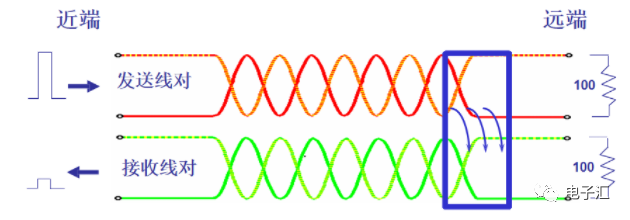

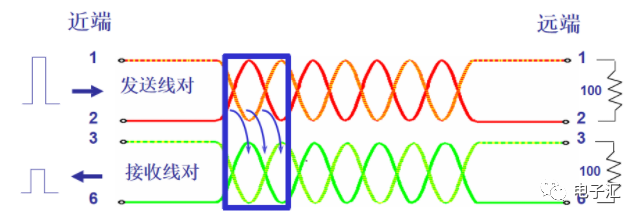

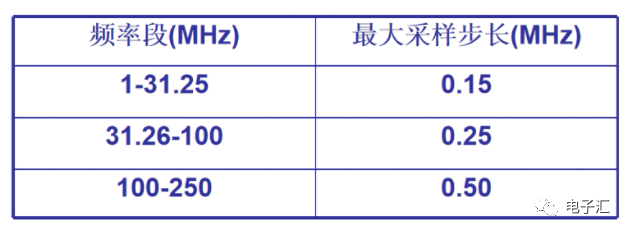

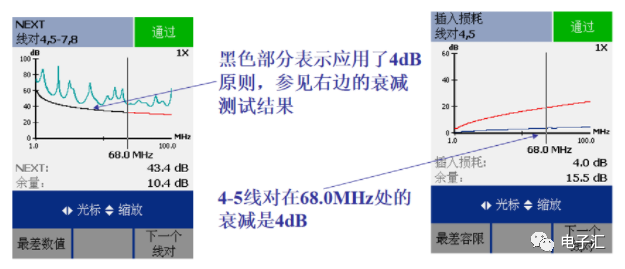

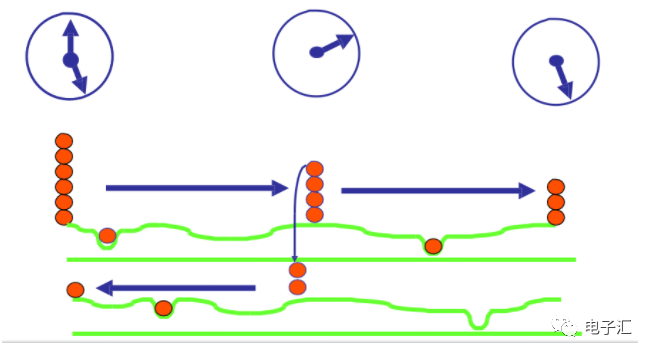

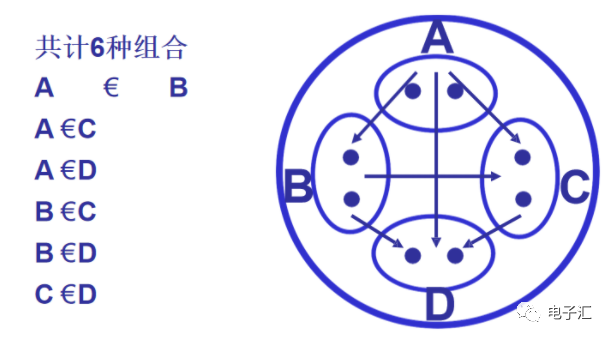

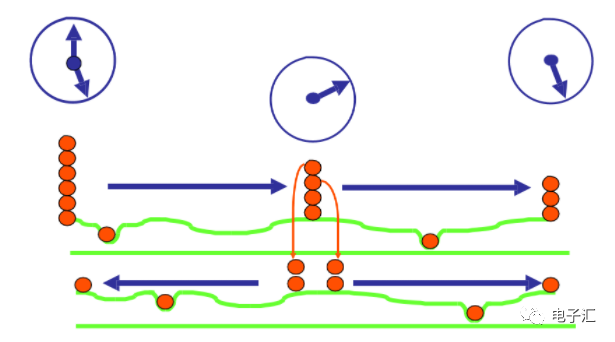

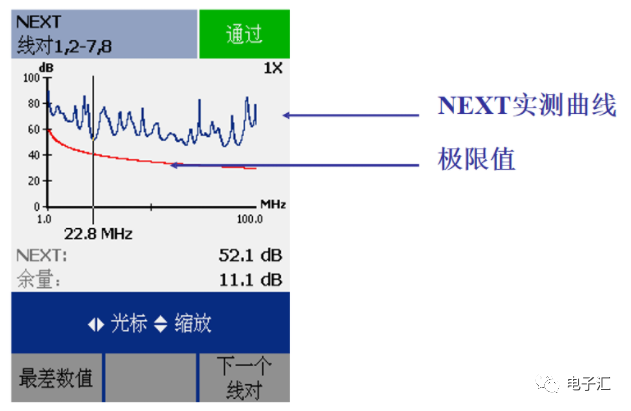

 在高速链路设计或者射频链路设计中，串扰是一个非常重要的分析参数。如何测量、如何分析。一般遵循着一些设计经验或者规则可以减小串扰的影响，但是很多时候却难以按照规则设计，这就会带来串扰影响的风险。所需测试的参数与应用的测试标准有关 1、Wire Map接线图（线序图） 2、Length长度 3、Resistance（环路）电阻 4、Impedance 阻抗 5、Propagation Delay传输时延 6、Delay Skew 时延偏离 7、Insertion Lose插入损耗/Attenuation衰减 8、RL回波损耗（@主机、@远端） 9、NEXT近端串扰（@主机、@远端） 10、PS NEXT综合近端串扰（@主机、@远端） 11、ACR-N衰减近端串扰比（@主机、@远端） 12、PS ACR-N综合衰减近端串扰比（@主机、@远端） 13、ACR-F衰减远端串扰比（@主机、@远端） 14、PS ACR-F综合衰减远端串扰比（@主机、@远端） 串扰 串扰是测量来自其它线对泄漏过来的信号  NEXT近端串扰  近端串扰的影响 一、类似噪声干扰 二、干扰信号可能足够大从而： 1、破坏原来的信号 2、错误地被识别为信号 三、影响 1、站点间歇地锁死 2、网络的连接完全失败 近端串扰与噪声 一、近端串扰是线缆系统内部产生的噪声 二、DTX/DSP系列都可发现是否有外部噪声 如果有外部噪声， 1、DTX使用窄带滤波器排出噪声的影响 2、DSP系列将自动进行多次测试后用平均法排除噪声的影响 三、噪声源必须用其它设备查找并排除 线对间的近端串扰测量  NEXT是频率的复杂函数  NEXT的测试要求 近端串扰测试的采样步长:  测量NEXT 从近端（主机端）检查问题：问题靠近主机端  测量NEXT 从近端（主机端）检查问题：问题靠近远端  测量NEXT 从远端（智能远端）检查问题：问题靠近远端  结论：由于受到衰减的影响，NEXT必须进行双向测试 4dB原则 当衰减小于4dB时,可以忽略近端串扰值 这一原则只适用于ISO11801:2002标准  NEXT故障的定位 使用HDTDX技术定位NEXT的具体位置 本例中问题主要在连接器处，有位置标记  |
