图解:CLK时钟PCB走线设计原则
时间:
2023-05-24 10:04
来源:
面包板社区
作者:
ictest8_edit
点击:
次

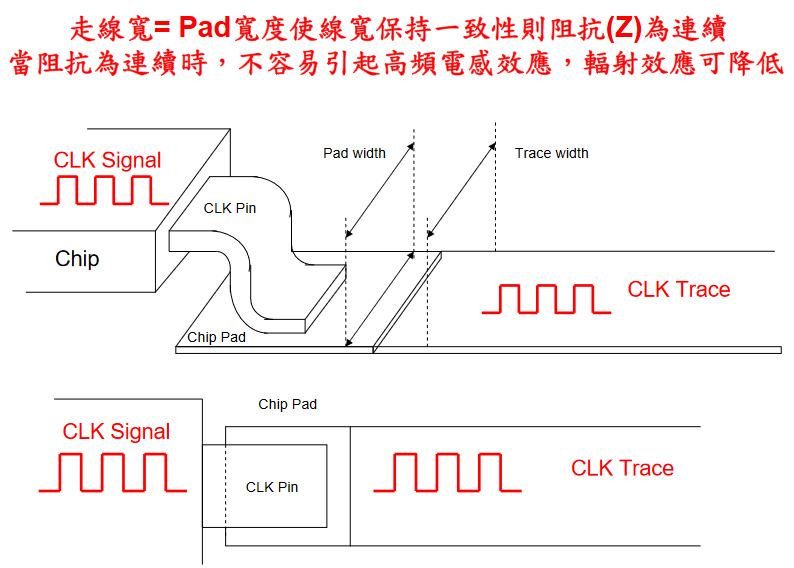

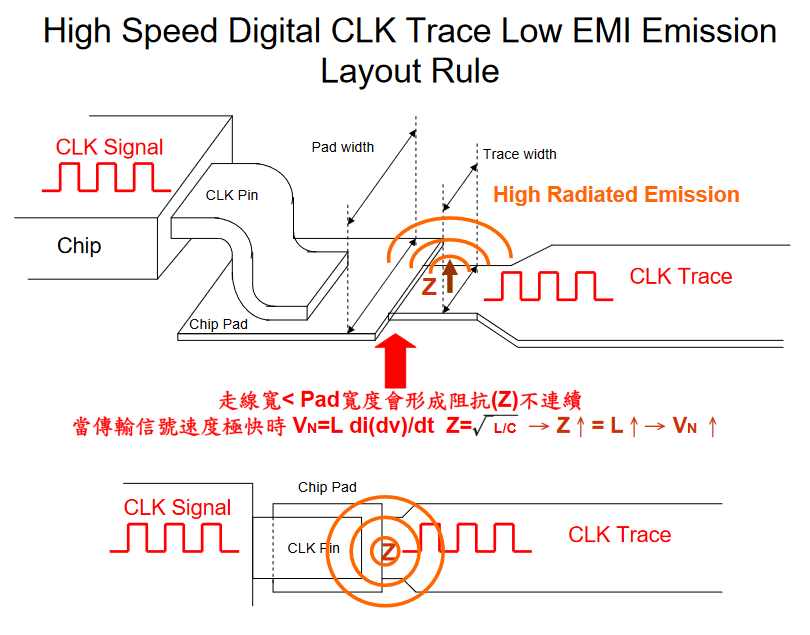

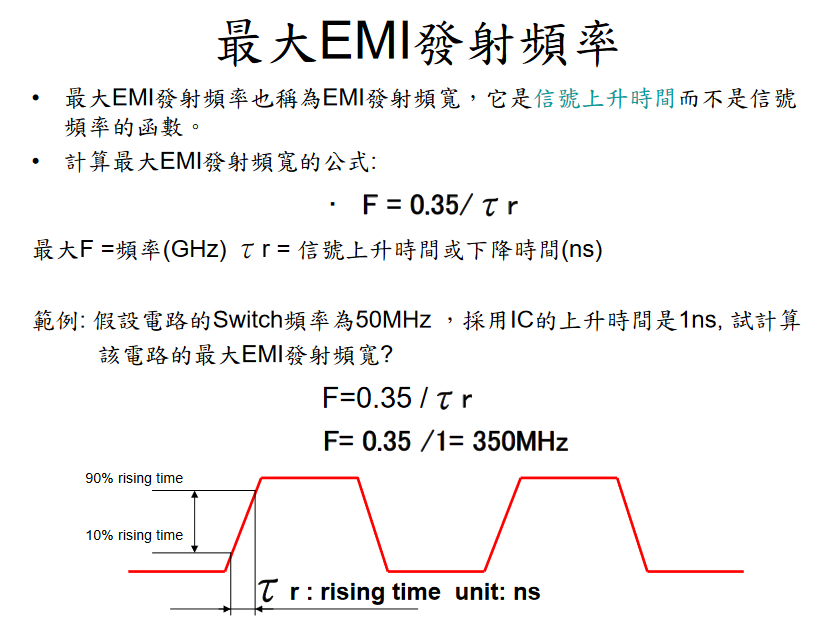

文中用图解的方式详细说明了CLK时钟PCB走线的相关原则及对EMI的影响问题。
