集成电路设计基本流程

时间:2023-06-07 15:28来源:Tom聊芯片智造 作者:ictest8_edit 点击:



一颗芯片的诞生,可以分为芯片设计,芯片制造和封装三个环节。今天单独说一说芯片设计的流程。
芯片设计阶段会明确芯片的用途、规格和性能表现,芯片设计可分为规格定义、系统级设计、前端设计和后端设计4大过程。

1. 规格定义,工程师在芯片设计之初,会做好芯片的需求分析、完成产品规格定义,以确定设计的整体方向。例如:成本控制在什么水平,需要多少TOPS的AI算力,是否功耗敏感,支持哪些qing接方式,系统需要遵循的安全等级等。

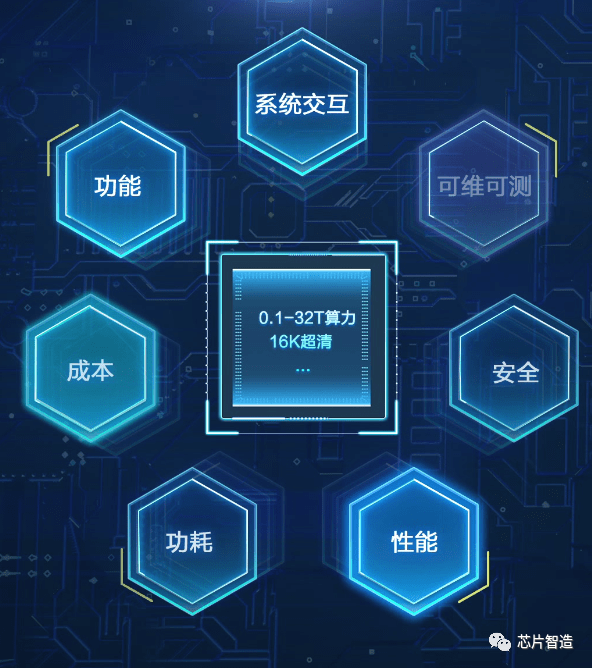

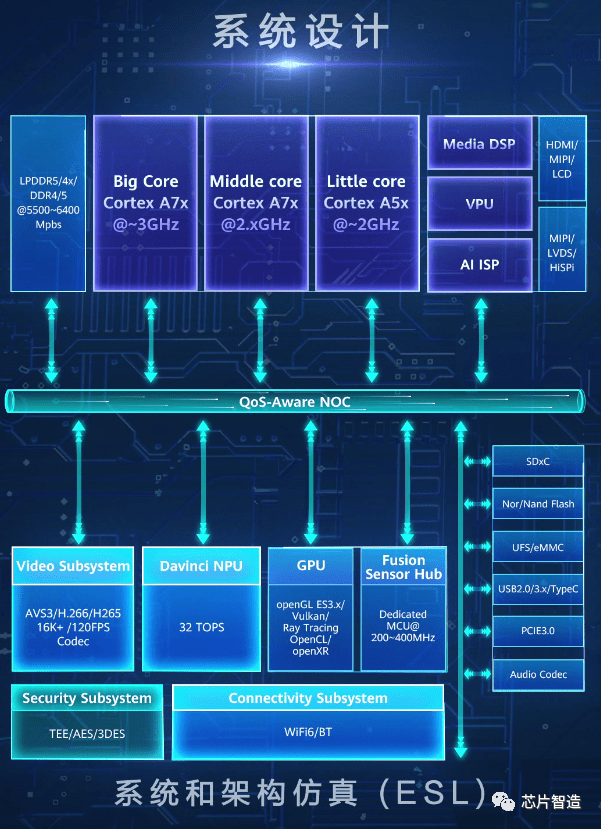

2. 系统设计, 基于前期的规格定义,明确芯片架构、业务模块、供电等系统级设计,例如CPU、GPU、NPU、RAM、联接、接口等。芯片设计需要综合考量芯片的系统交互、功能、成本、功耗、性能、安全及可维可测等综合要素。

3. 前端设计,前端设计时,设计人员根据系统设计确定的方案,针对各模块开展具体的电路设计,使用专门的硬件描述语言(Verilog或VHDL),对具体的电路实现进行RTL(Register Transfer Level)级别的代码描述。代码生成后,就需要严格按照已制定的规格标准,通过仿真验证来反复检验代码设计的正确性。之后,用逻辑综合工具,把用硬件描述语言写成的RTL级的代码转成门级网表(NetList),以确保电路在面积、时序等目标参数上达到标准。逻辑综合完成后需要进行静态时序分析,套用特定的时序模型,针对特定电路分析其是否违反设计者给定的时序限制。整个设计流程是一个迭代的流程,任何一步不能满足要求都需要重复之前的步骤,甚至重新设计RTL代码。

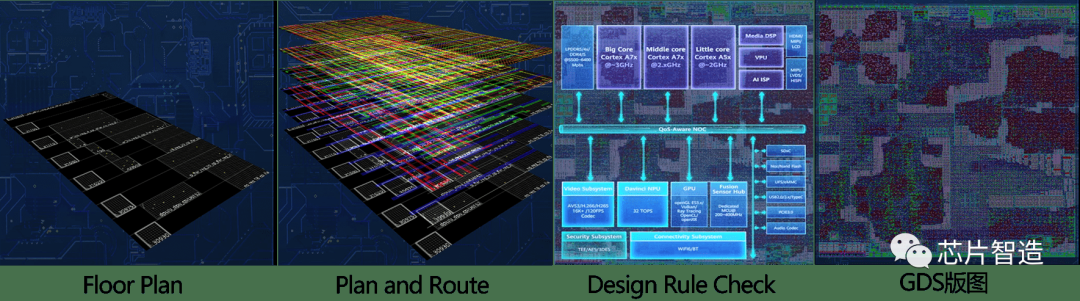

4. 后端设计,后端设计是先基于网表,在给定大小的硅片面积内,对电路进行布局(Floor Plan)和绕线(Place and Route),再对布线的物理版图进行功能和时序上的各种验证(Design Rule Check、Layout Versus Schematic等),后端设计也是一个迭代的流程,验证不满足要求则需要重复之前的步骤,最终生成用于芯片生产的GDS(Geometry Data Standard)版图。
