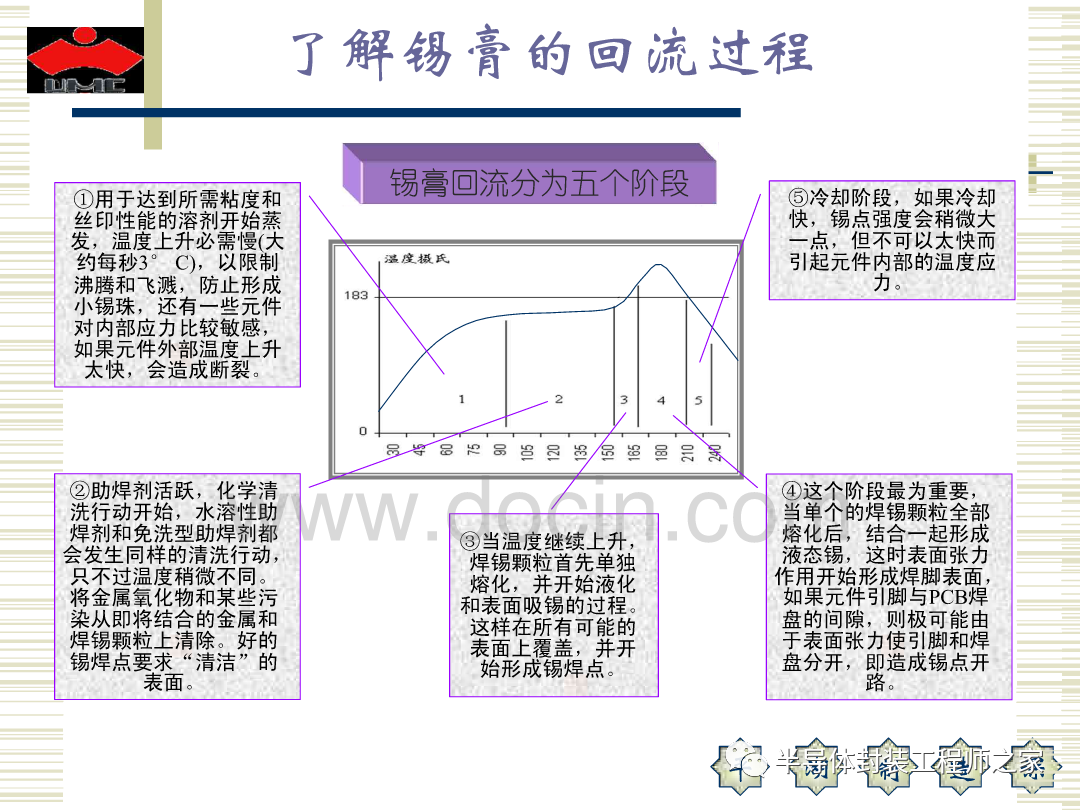

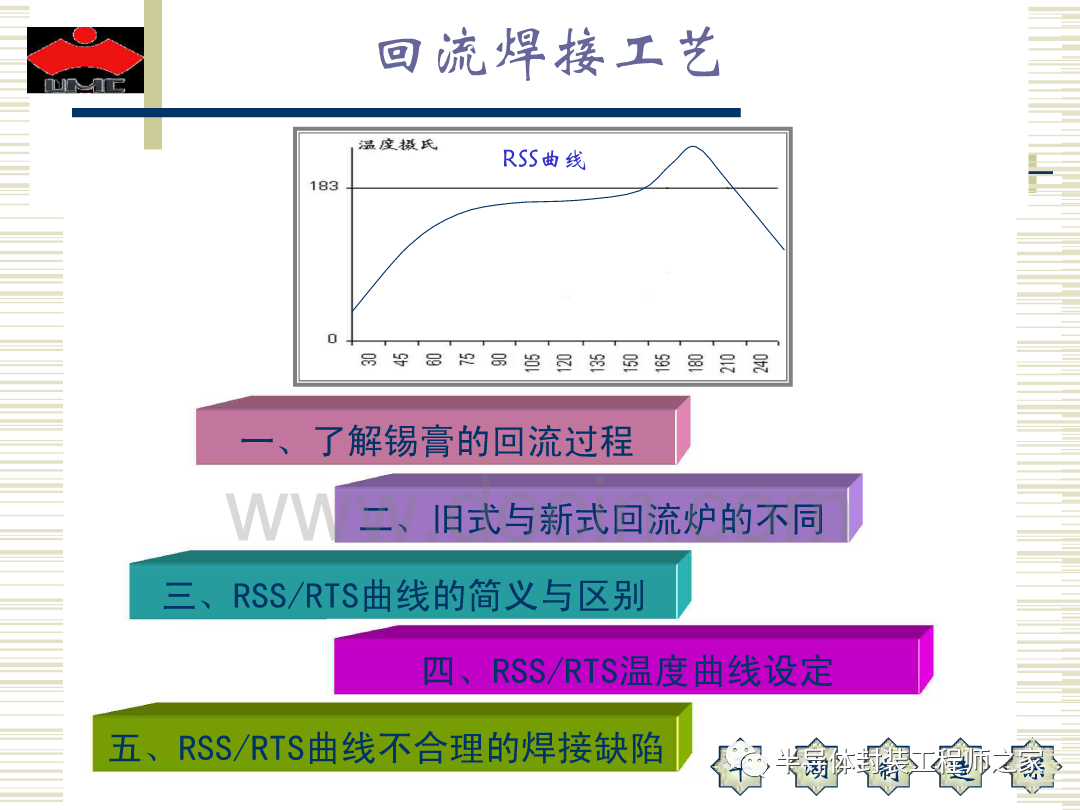

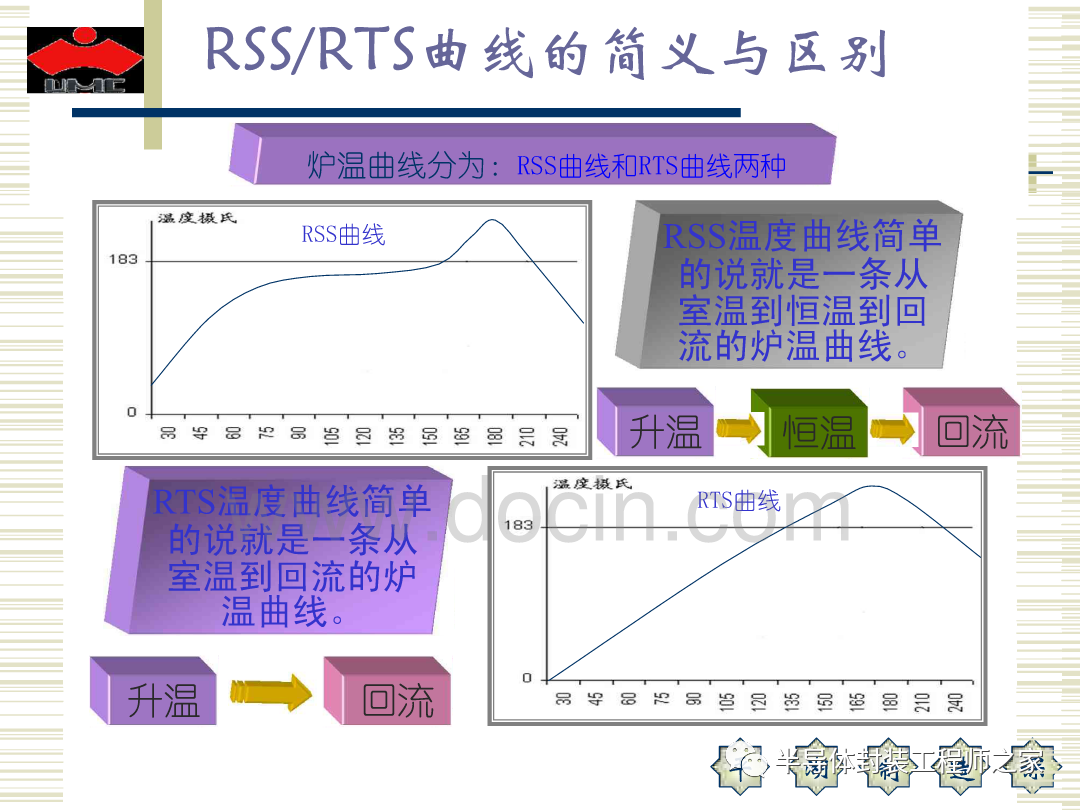

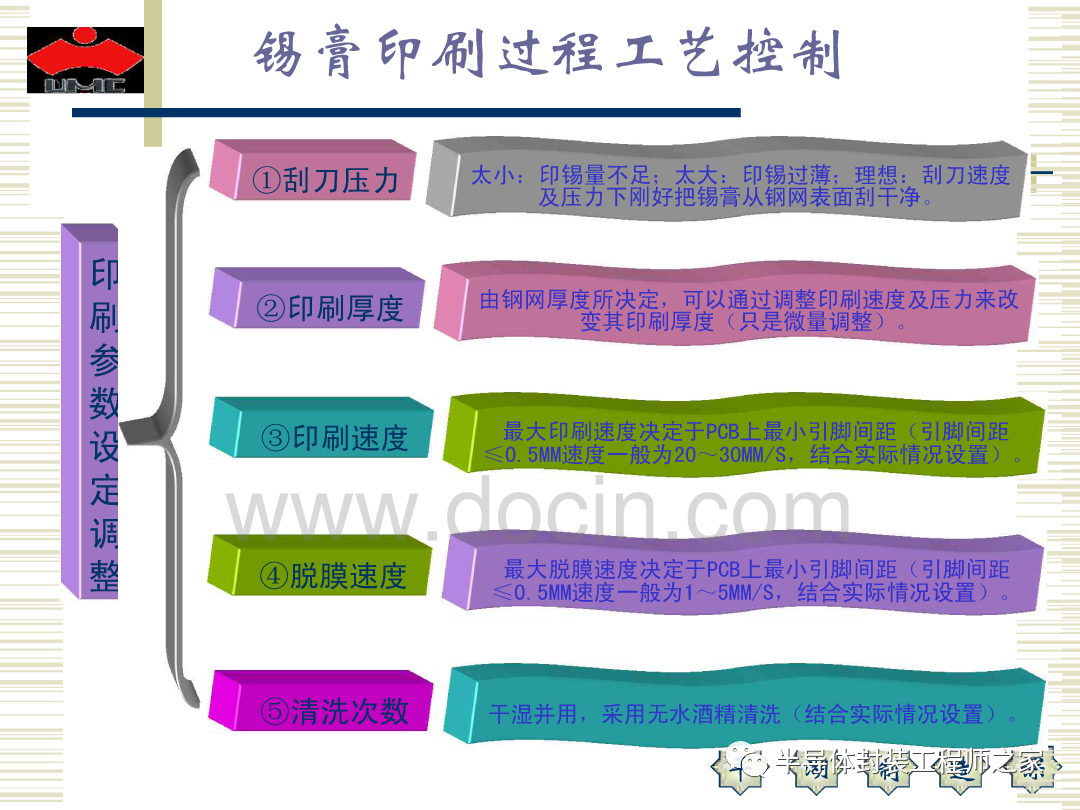

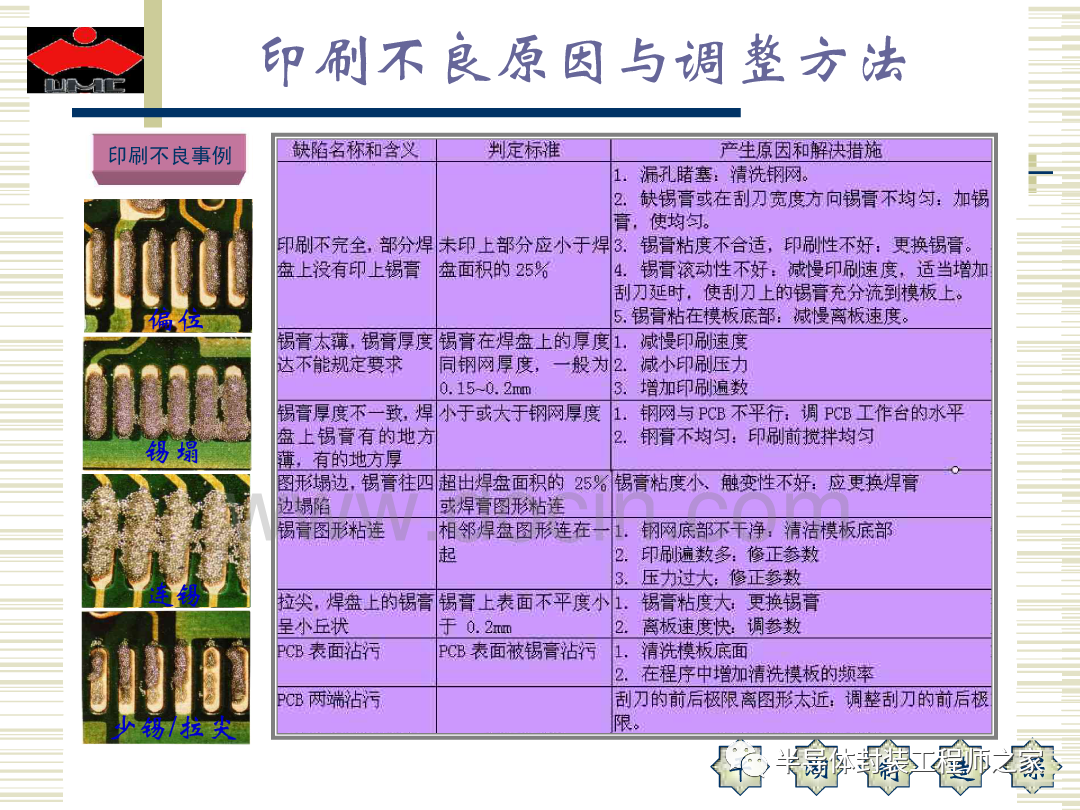

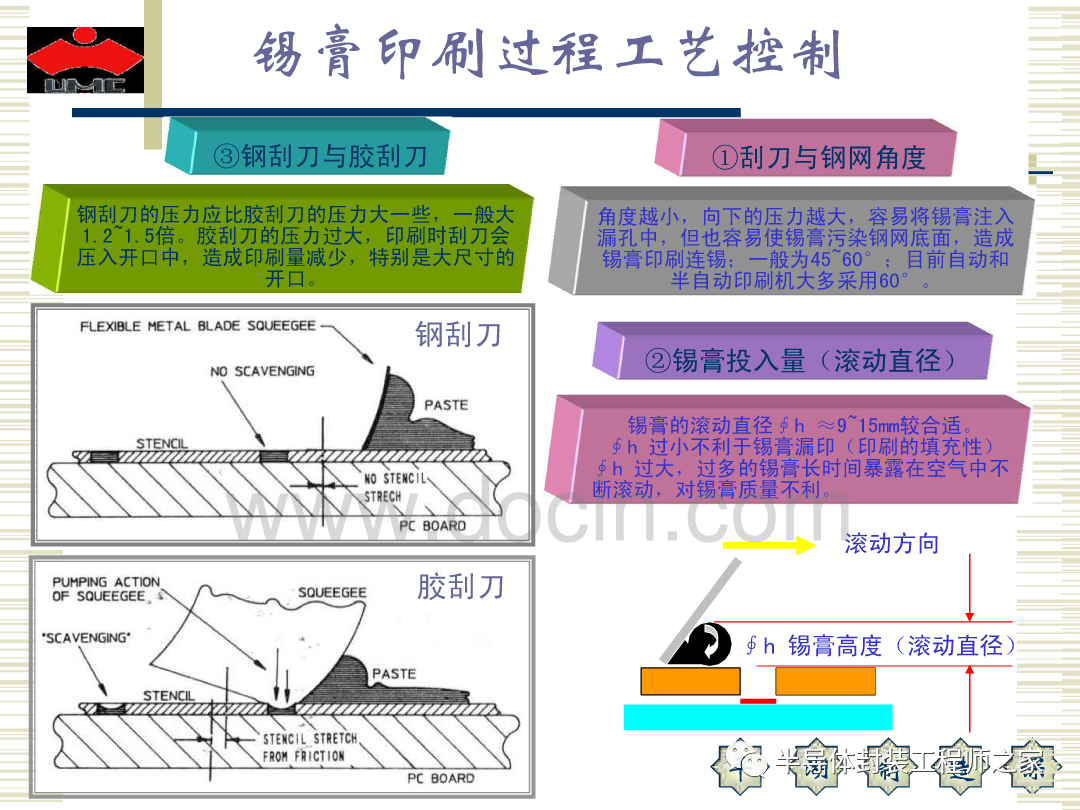

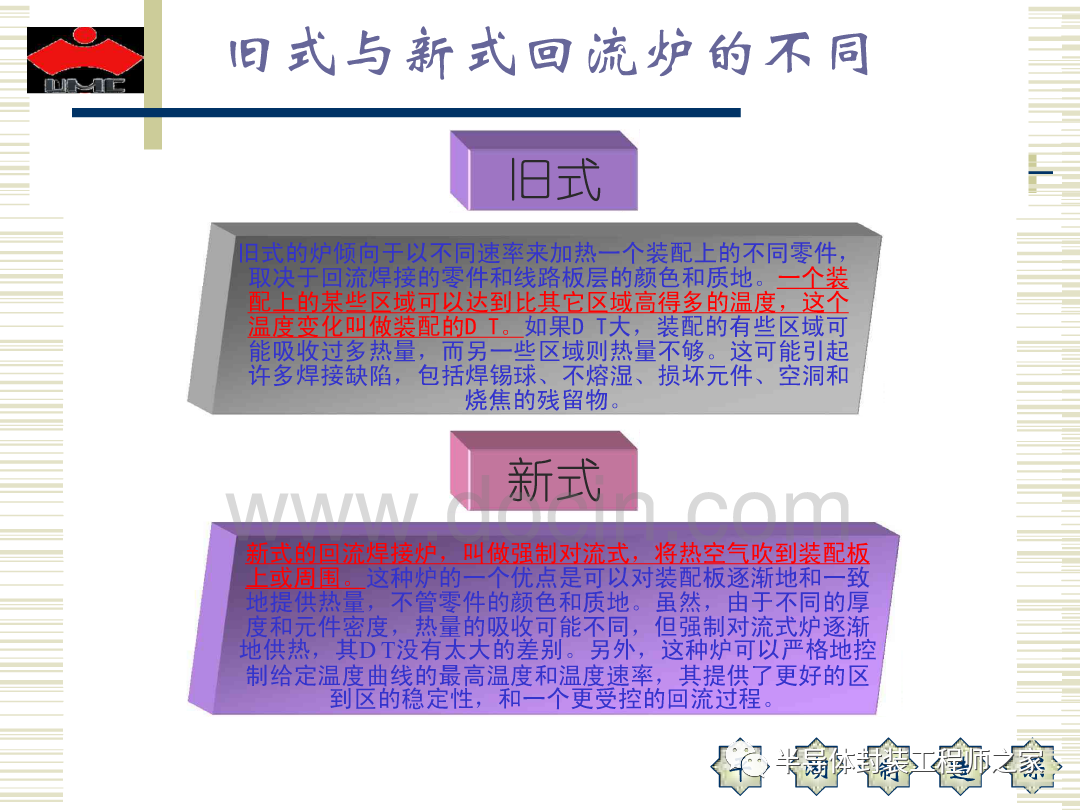

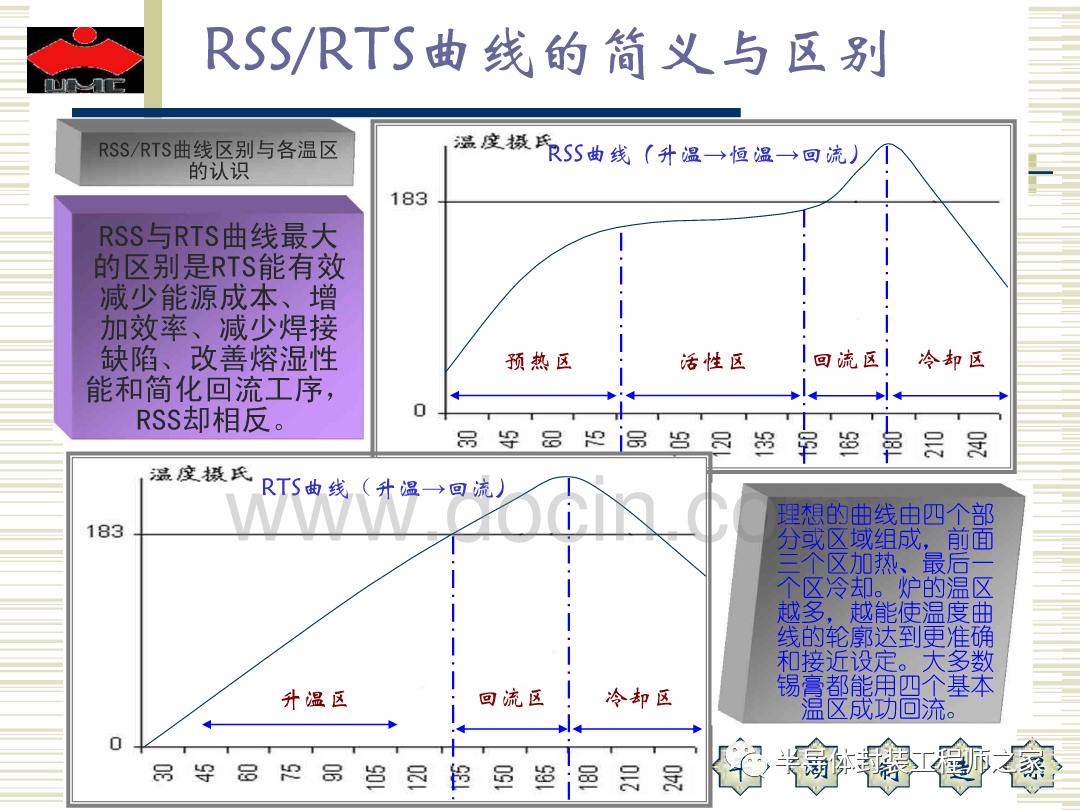

SMT印刷与回流焊接工艺(2)
时间:
2023-02-01 10:02
来源:
半导体封装工程师之家
作者:
ictest8_edit
点击:
次
共3页:
上一页
1
2
3
下一页
顶一下
(0)
0%
踩一下
(0)
0%
