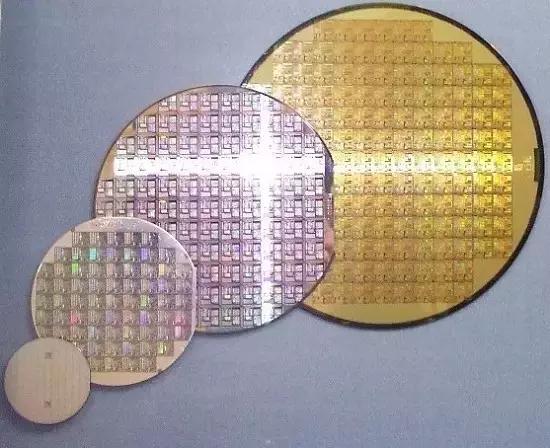

 在 IC 生产流程中，IC 多由专业 IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC 芯片，提供不同规格、效能的芯片给下游厂商选择。因为 IC 是由各厂自行设计，所以 IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。然而，工程师们在设计一颗 IC 芯片时，究竟有那些步骤？设计流程可以简单分成如下。  ☞设计第一步，订定目标 在 IC 设计中，最重要的步骤就是规格制定。这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计，这样才不用再花额外的时间进行后续修改。IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。 规格制定的第一步便是确定 IC 的目的、效能为何，对大方向做设定。接着是察看有哪些协定要符合，像无线网卡的芯片就需要符合 IEEE 802.11 等规範，不然，这芯片将无法和市面上的产品相容，使它无法和其他设备连线。最后则是确立这颗 IC 的实作方法，将不同功能分配成不同的单元，并确立不同单元间连结的方法，如此便完成规格的制定。 设计完规格后，接着就是设计芯片的细节了。这个步骤就像初步记下建筑的规画，将整体轮廓描绘出来，方便后续制图。在 IC 芯片中，便是使用硬体描述语言（HDL）将电路描写出来。常使用的 HDL 有 Verilog、VHDL 等，藉由程式码便可轻易地将一颗 IC 地功能表达出来。接着就是检查程式功能的正确性并持续修改，直到它满足期望的功能为止。  ▲ 32 bits 加法器的 Verilog 范例。 ☞有了电脑，事情都变得容易 有了完整规画后，接下来便是画出平面的设计蓝图。在 IC 设计中，逻辑合成这个步骤便是将确定无误的 HDL code，放入电子设计自动化工具（EDA tool），让电脑将 HDL code 转换成逻辑电路，产生如下的电路图。之后，反覆的确定此逻辑闸设计图是否符合规格并修改，直到功能正确为止。  ▲控制单元合成后的结果。 最后，将合成完的程式码再放入另一套 EDA tool，进行电路布局与绕线（Place And Route）。在经过不断的检测后，便会形成如下的电路图。图中可以看到蓝、红、绿、黄等不同颜色，每种不同的颜色就代表着一张光罩。至于光罩究竟要如何运用呢？  常用的演算芯片- FFT 芯片，完成电路布局与绕线的结果。 ☞层层光罩，叠起一颗芯片 首先，目前已经知道一颗 IC 会产生多张的光罩，这些光罩有上下层的分别，每层有各自的任务。下图为简单的光罩例子，以积体电路中最基本的元件 CMOS 为範例，CMOS 全名为互补式金属氧化物半导体（Complementary metal–oxide–semiconductor），也就是将 NMOS 和 PMOS 两者做结合，形成 CMOS。至于什么是金属氧化物半导体（MOS）？这种在芯片中广泛使用的元件比较难说明，一般读者也较难弄清，在这裡就不多加细究。 下图中，左边就是经过电路布局与绕线后形成的电路图，在前面已经知道每种颜色便代表一张光罩。右边则是将每张光罩摊开的样子。制作是，便由底层开始，依循上一篇 IC 芯片的制造中所提的方法，逐层制作，最后便会产生期望的芯片了。  至此，对于 IC 设计应该有初步的了解，整体看来就很清楚 IC 设计是一门非常复杂的专业，也多亏了电脑辅助软体的成熟，让 IC 设计得以加速。IC 设计厂十分依赖工程师的智慧，这裡所述的每个步骤都有其专门的知识，皆可独立成多门专业的课程，像是撰写硬体描述语言就不单纯的只需要熟悉程式语言，还需要了解逻辑电路是如何运作、如何将所需的演算法转换成程式、合成软体是如何将程式转换成逻辑闸等问题。 其中主要半导体设计公司有英特尔、高通、博通、英伟达、美满、赛灵思、Altera、联发科、海思、展讯、中兴微电子、华大、大唐、智芯、敦泰、士兰、中星、格科等。 什么是晶圆？ 在半导体的新闻中，总是会提到以尺寸标示的晶圆厂，如 8 寸或是 12 寸晶圆厂，然而，所谓的晶圆到底是什么东西？其中 8 寸指的是什么部分？要产出大尺寸的晶圆制造又有什么难度呢？以下将逐步介绍半导体最重要的基础——「晶圆」到底是什么。 晶圆（wafer），是制造各式电脑芯片的基础。我们可以将芯片制造比拟成用乐高积木盖房子，藉由一层又一层的堆叠，完成自己期望的造型（也就是各式芯片）。然而，如果没有良好的地基，盖出来的房子就会歪来歪去，不合自己所意，为了做出完美的房子，便需要一个平稳的基板。对芯片制造来说，这个基板就是接下来将描述的晶圆。  （Souse：Flickr/Jonathan Stewart CC BY 2.0） 首先，先回想一下小时候在玩乐高积木时，积木的表面都会有一个一个小小圆型的凸出物，藉由这个构造，我们可将两块积木稳固的叠在一起，且不需使用胶水。芯片制造，也是以类似这样的方式，将后续添加的原子和基板固定在一起。因此，我们需要寻找表面整齐的基板，以满足后续制造所需的条件。 在固体材料中，有一种特殊的晶体结构──单晶（Monocrystalline）。它具有原子一个接着一个紧密排列在一起的特性，可以形成一个平整的原子表层。因此，采用单晶做成晶圆，便可以满足以上的需求。然而，该如何产生这样的材料呢，主要有二个步骤，分别为纯化以及拉晶，之后便能完成这样的材料。 ☞如何制造单晶的晶圆 纯化分成两个阶段，第一步是冶金级纯化，此一过程主要是加入碳，以氧化还原的方式，将氧化硅转换成 98% 以上纯度的硅。大部份的金属提炼，像是铁或铜等金属，皆是采用这样的方式获得足够纯度的金属。但是，98% 对于芯片制造来说依旧不够，仍需要进一步提升。因此，将再进一步采用西门子制程（Siemens process）作纯化，如此，将获得半导体制程所需的高纯度多晶硅。  硅柱制造流程（Source： Wikipedia） 接着，就是拉晶的步骤。首先，将前面所获得的高纯度多晶硅融化，形成液态的硅。之后，以单晶的硅种（seed）和液体表面接触，一边旋转一边缓慢的向上拉起。至于为何需要单晶的硅种，是因为硅原子排列就和人排队一样，会需要排头让后来的人该如何正确的排列，硅种便是重要的排头，让后来的原子知道该如何排队。最后，待离开液面的硅原子凝固后，排列整齐的单晶硅柱便完成了。  ▲单晶硅柱（Souse：Wikipedia） 然而，8寸、12寸又代表什么东西呢？他指的是我们产生的晶柱，长得像铅笔笔桿的部分，表面经过处理并切成薄圆片后的直径。至于制造大尺寸晶圆又有什么难度呢？如前面所说，晶柱的制作过程就像是在做棉花糖一样，一边旋转一边成型。有制作过棉花糖的话，应该都知道要做出大而且扎实的棉花糖是相当困难的，而拉晶的过程也是一样，旋转拉起的速度以及温度的控制都会影响到晶柱的品质。也因此，尺寸愈大时，拉晶对速度与温度的要求就更高，因此要做出高品质 12 寸晶圆的难度就比 8 寸晶圆还来得高。 只是，一整条的硅柱并无法做成芯片制造的基板，为了产生一片一片的硅晶圆，接着需要以钻石刀将硅晶柱横向切成圆片，圆片再经由抛光便可形成芯片制造所需的硅晶圆。经过这么多步骤，芯片基板的制造便大功告成，下一步便是堆叠房子的步骤，也就是芯片制造。至于该如何制作芯片呢？ ☞层层堆叠打造的芯片 在介绍过硅晶圆是什么东西后，同时，也知道制造 IC 芯片就像是用乐高积木盖房子一样，藉由一层又一层的堆叠，创造自己所期望的造型。然而，盖房子有相当多的步骤，IC 制造也是一样，制造 IC 究竟有哪些步骤？本文将将就 IC 芯片制造的流程做介绍。 在开始前，我们要先认识 IC 芯片是什么。IC，全名积体电路（Integrated Circuit），由它的命名可知它是将设计好的电路，以堆叠的方式组合起来。藉由这个方法，我们可以减少连接电路时所需耗费的面积。下图为 IC 电路的 3D 图，从图中可以看出它的结构就像房子的樑和柱，一层一层堆叠，这也就是为何会将 IC 制造比拟成盖房子。  ▲ IC 芯片的 3D 剖面图。（Source：Wikipedia） 从上图中 IC 芯片的 3D 剖面图来看，底部深蓝色的部分就是上一篇介绍的晶圆，从这张图可以更明确的知道，晶圆基板在芯片中扮演的角色是何等重要。至于红色以及土黄色的部分，则是于 IC 制作时要完成的地方。 首先，在这裡可以将红色的部分比拟成高楼中的一楼大厅。一楼大厅，是一栋房子的门户，出入都由这裡，在掌握交通下通常会有较多的机能性。因此，和其他楼层相比，在兴建时会比较复杂，需要较多的步骤。在 IC 电路中，这个大厅就是逻辑闸层，它是整颗 IC 中最重要的部分，藉由将多种逻辑闸组合在一起，完成功能齐全的 IC 芯片。 黄色的部分，则像是一般的楼层。和一楼相比，不会有太复杂的构造，而且每层楼在兴建时也不会有太多变化。这一层的目的，是将红色部分的逻辑闸相连在一起。之所以需要这么多层，是因为有太多线路要连结在一起，在单层无法容纳所有的线路下，就要多叠几层来达成这个目标了。在这之中，不同层的线路会上下相连以满足接线的需求。 ☞分层施工，逐层架构 知道 IC 的构造后，接下来要介绍该如何制作。试想一下，如果要以油漆喷罐做精细作图时，我们需先割出图形的遮盖板，盖在纸上。接着再将油漆均匀地喷在纸上，待油漆乾后，再将遮板拿开。不断的重复这个步骤后，便可完成整齐且复杂的图形。制造 IC 就是以类似的方式，藉由遮盖的方式一层一层的堆叠起来。  制作 IC 时，可以简单分成以上 4 种步骤。虽然实际制造时，制造的步骤会有差异，使用的材料也有所不同，但是大体上皆采用类似的原理。这个流程和油漆作画有些许不同，IC 制造是先涂料再加做遮盖，油漆作画则是先遮盖再作画。以下将介绍各流程。 金属溅镀：将欲使用的金属材料均匀洒在晶圆片上，形成一薄膜。 涂布光阻：先将光阻材料放在晶圆片上，透过光罩（光罩原理留待下次说明），将光束打在不要的部分上，破坏光阻材料结构。接着，再以化学药剂将被破坏的材料洗去。 蚀刻技术：将没有受光阻保护的硅晶圆，以离子束蚀刻。 光阻去除：使用去光阻液皆剩下的光阻溶解掉，如此便完成一次流程。 最后便会在一整片晶圆上完成很多 IC 芯片，接下来只要将完成的方形 IC 芯片剪下，便可送到封装厂做封装，至于封装厂是什么东西？就要待之后再做说明啰。  ▲各种尺寸晶圆的比较。（Source：Wikipedia） 其中，主要晶圆代工厂有格罗方德、三星电子、Tower Jazz、Dongbu、美格纳、IBM、富士通、英特尔、海力士、台积电、联电、中芯国际、力晶、华虹、德茂、武汉新芯、华微、华立、力芯 ☞纳米到底有多细微？ 在开始之前，要先了解纳米究竟是什么意思。在数学上，纳米是 0.000000001 公尺，但这是个相当差的例子，毕竟我们只看得到小数点后有很多个零，却没有实际的感觉。如果以指甲厚度做比较的话，或许会比较明显。 用尺规实际测量的话可以得知指甲的厚度约为 0.0001 公尺（0.1 毫米），也就是说试着把一片指甲的侧面切成 10 万条线，每条线就约等同于 1 纳米，由此可略为想像得到 1 纳米是何等的微小了。 知道纳米有多小之后，还要理解缩小制程的用意，缩小电晶体的最主要目的，就是可以在更小的芯片中塞入更多的电晶体，让芯片不会因技术提升而变得更大；其次，可以增加处理器的运算效率；再者，减少体积也可以降低耗电量；最后，芯片体积缩小后，更容易塞入行动装置中，满足未来轻薄化的需求。 再回来探究纳米制程是什么，以 14 纳米为例，其制程是指在芯片中，线最小可以做到 14 纳米的尺寸，下图为传统电晶体的长相，以此作为例子。缩小电晶体的最主要目的就是为了要减少耗电量，然而要缩小哪个部分才能达到这个目的？左下图中的L 就是我们期望缩小的部分。藉由缩小闸极长度，电流可以用更短的路径从 Drain 端到 Source 端（有兴趣的话可以利用 Google 以 MOSFET 搜寻，会有更详细的解释）。  （Source：www.slideshare.net） 此外，电脑是以 0 和 1 作运算，要如何以电晶体满足这个目的呢？做法就是判断电晶体是否有电流流通。当在 Gate 端（绿色的方块）做电压供给，电流就会从 Drain 端到 Source 端，如果没有供给电压，电流就不会流动，这样就可以表示 1 和0。（至于为什么要用 0 和 1 作判断，有兴趣的话可以去查布林代数，我们是使用这个方法作成电脑的） ☞尺寸缩小有其物理限制 不过，制程并不能无限制的缩小，当我们将电晶体缩小到 20 纳米左右时，就会遇到量子物理中的问题，让电晶体有漏电的现象，抵销缩小 L 时获得的效益。作为改善方式，就是导入 FinFET（Tri-Gate）这个概念，如右上图。在 Intel 以前所做的解释中，可以知道藉由导入这个技术，能减少因物理现象所导致的漏电现象。  （Source：www.slideshare.net） 更重要的是，藉由这个方法可以增加 Gate 端和下层的接触面积。在传统的做法中（左上图），接触面只有一个平面，但是采用 FinFET（Tri-Gate）这个技术后，接触面将变成立体，可以轻易的增加接触面积，这样就可以在保持一样的接触面积下让 Source-Drain 端变得更小，对缩小尺寸有相当大的帮助。 最后，则是为什么会有人说各大厂进入 10 纳米制程将面临相当严峻的挑战，主因是 1 颗原子的大小大约为 0.1 纳米，在 10 纳米的情况下，一条线只有不到 100 颗原子，在制作上相当困难，而且只要有一个原子的缺陷，像是在制作过程中有原子掉出或是有杂质，就会产生不知名的现象，影响产品的良率。 如果无法想像这个难度，可以做个小实验。在桌上用 100 个小珠子排成一个 10×10 的正方形，并且剪裁一张纸盖在珠子上，接着用小刷子把旁边的的珠子刷掉，最后使他形成一个 10×5 的长方形。这样就可以知道各大厂所面临到的困境，以及达成这个目标究竟是多么艰巨。 随着三星以及台积电在近期将完成 14 纳米、16 纳米 FinFET 的量产，两者都想争夺 Apple 下一代的 iPhone 芯片代工，我们将看到相当精彩的商业竞争，同时也将获得更加省电、轻薄的手机，要感谢摩尔定律所带来的好处呢。 目前常见的封装有两种，一种是电动玩具内常见的，黑色长得像蜈蚣的 DIP 封装，另一为购买盒装 CPU 时常见的 BGA 封装。至于其他的封装法，还有早期 CPU 使用的 PGA（Pin Grid Array；Pin Grid Array）或是 DIP 的改良版 QFP（塑料方形扁平封装）等。因为有太多种封装法，以下将对 DIP 以及 BGA 封装做介绍。 ☞传统封装，历久不衰 首先要介绍的是双排直立式封装（Dual Inline Package；DIP），从下图可以看到采用此封装的 IC 芯片在双排接脚下，看起来会像条黑色蜈蚣，让人印象深刻，此封装法为最早采用的 IC 封装技术，具有成本低廉的优势，适合小型且不需接太多线的芯片。但是，因为大多采用的是塑料，散热效果较差，无法满足现行高速芯片的要求。因此，使用此封装的，大多是历久不衰的芯片，如下图中的 OP741，或是对运作速度没那么要求且芯片较小、接孔较少的 IC 芯片。  ▲左图的 IC 芯片为 OP741，是常见的电压放大器。右图为它的剖面图，这个封装是以金线将芯片接到金属接脚（Leadframe）。（Source ：左图 Wikipedia、右图 Wikipedia） 至于球格阵列（Ball Grid Array，BGA）封装，和 DIP 相比封装体积较小，可轻易的放入体积较小的装置中。此外，因为接脚位在芯片下方，和 DIP 相比，可容纳更多的金属接脚 相当适合需要较多接点的芯片。然而，采用这种封装法成本较高且连接的方法较复杂，因此大多用在高单价的产品上。  ▲左图为采用 BGA 封装的芯片。右图为使用覆晶封装的 BGA 示意图。（Source：左图 Wikipedia） ☞行动装置兴起，新技术跃上舞台 然而，使用以上这些封装法，会耗费掉相当大的体积。像现在的行动装置、穿戴装置等，需要相当多种元件，如果各个元件都独立封装，组合起来将耗费非常大的空间，因此目前有两种方法，可满足缩小体积的要求，分别为 SoC（System On Chip）以及 SiP（System In Packet）。 在智慧型手机刚兴起时，在各大财经杂誌上皆可发现 SoC 这个名词，然而 SoC 究竟是什么东西？简单来说，就是将原本不同功能的 IC，整合在一颗芯片中。藉由这个方法，不单可以缩小体积，还可以缩小不同 IC 间的距离，提升芯片的计算速度。至于制作方法，便是在 IC 设计阶段时，将各个不同的 IC 放在一起，再透过先前介绍的设计流程，制作成一张光罩。 然而，SoC 并非只有优点，要设计一颗 SoC 需要相当多的技术配合。IC 芯片各自封装时，各有封装外部保护，且 IC 与 IC 间的距离较远，比较不会发生交互干扰的情形。但是，当将所有 IC 都包装在一起时，就是噩梦的开始。IC 设计厂要从原先的单纯设计 IC，变成了解并整合各个功能的 IC，增加工程师的工作量。此外，也会遇到很多的状况，像是通讯芯片的高频讯号可能会影响其他功能的 IC 等情形。 此外，SoC 还需要获得其他厂商的 IP（intellectual property）授权，才能将别人设计好的元件放到 SoC 中。因为制作 SoC 需要获得整颗 IC 的设计细节，才能做成完整的光罩，这同时也增加了 SoC 的设计成本。或许会有人质疑何不自己设计一颗就好了呢？因为设计各种 IC 需要大量和该 IC 相关的知识，只有像 Apple 这样多金的企业，才有预算能从各知名企业挖角顶尖工程师，以设计一颗全新的 IC，透过合作授权还是比自行研发划算多了。 ☞折衷方案，SiP 现身 作为替代方案，SiP 跃上整合芯片的舞台。和 SoC 不同，它是购买各家的 IC，在最后一次封装这些 IC，如此便少了 IP 授权这一步，大幅减少设计成本。此外，因为它们是各自独立的 IC，彼此的干扰程度大幅下降。  ▲ Apple Watch 采用 SiP 技术将整个电脑架构封装成一颗芯片，不单满足期望的效能还缩小体积，让手錶有更多的空间放电池。（Source：Apple 官网） 采用 SiP 技术的产品，最着名的非 Apple Watch 莫属。因为 Watch 的内部空间太小，它无法采用传统的技术，SoC 的设计成本又太高，SiP 成了首要之选。藉由 SiP 技术，不单可缩小体积，还可拉近各个 IC 间的距离，成为可行的折衷方案。下图便是 Apple Watch 芯片的结构图，可以看到相当多的 IC 包含在其中。  ▲ Apple Watch 中采用 SiP 封装的 S1 芯片内部配置图。（Source：chipworks） 完成封装后，便要进入测试的阶段，在这个阶段便要确认封装完的 IC 是否有正常的运作，正确无误之后便可出货给组装厂，做成我们所见的电子产品。其中主要的半导体封装与测试企业有安靠、星科金朋、J-devices、Unisem、Nepes、日月光、力成、南茂、颀邦、京元电子、福懋、菱生精密、矽品、长电、优特 |
