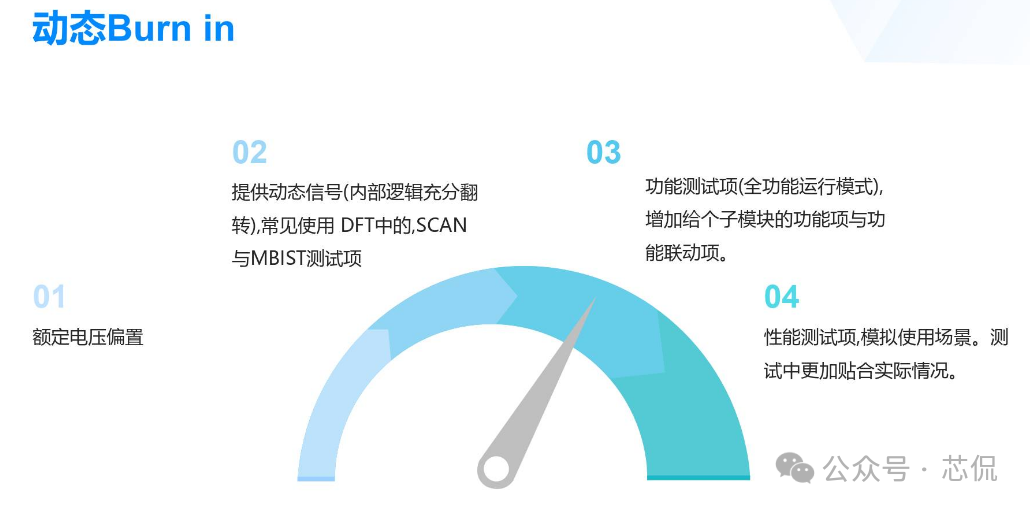

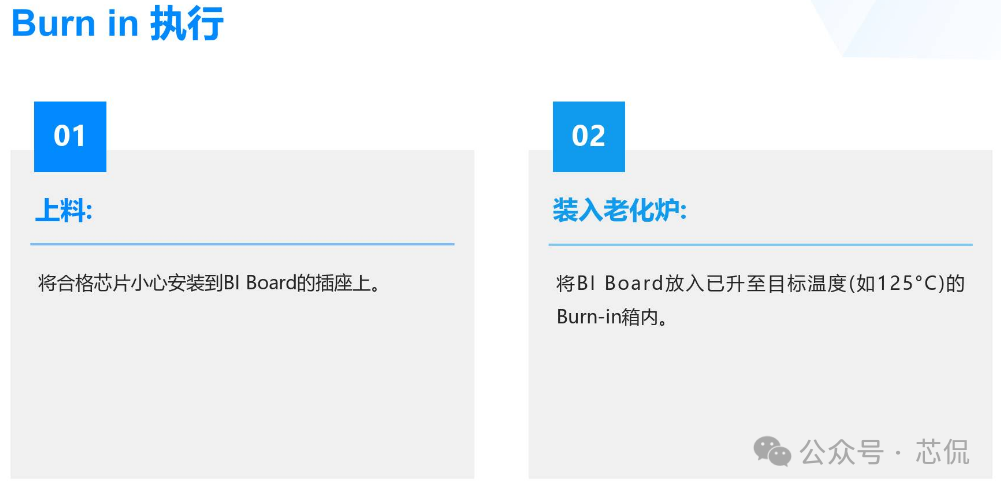

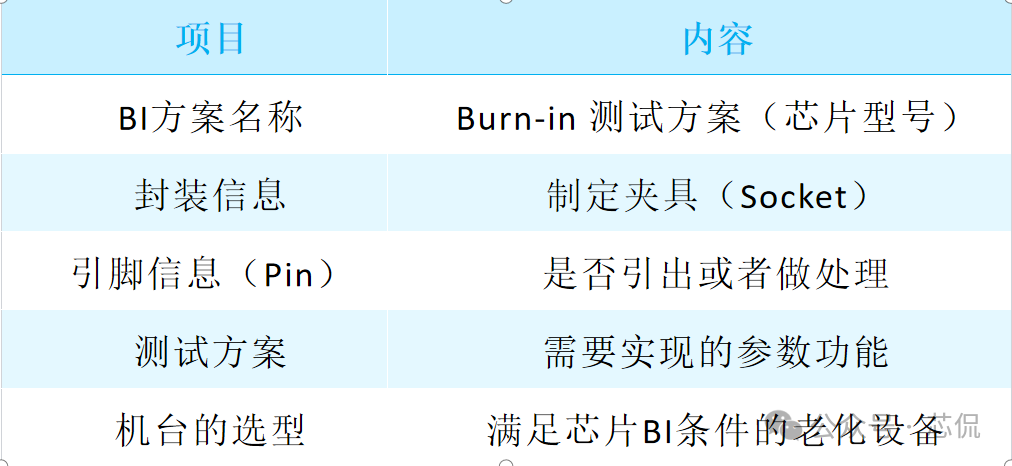

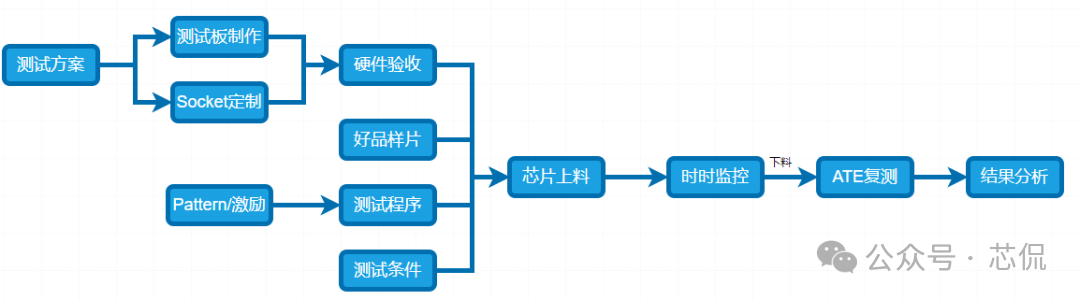

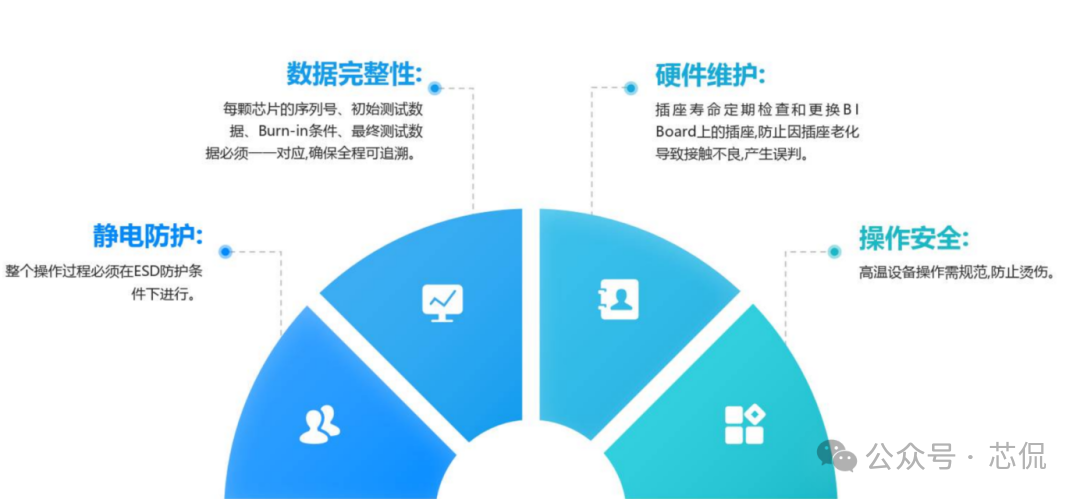

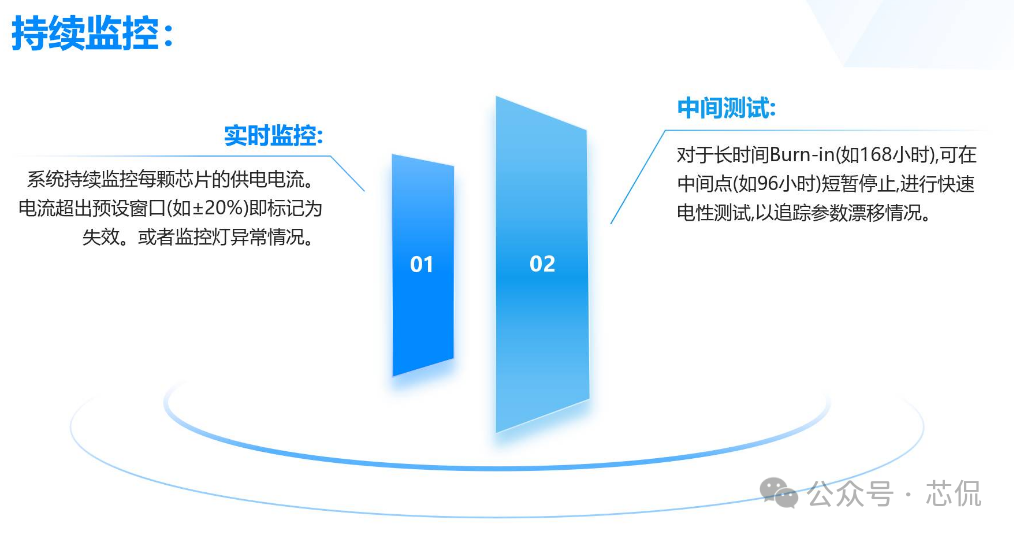

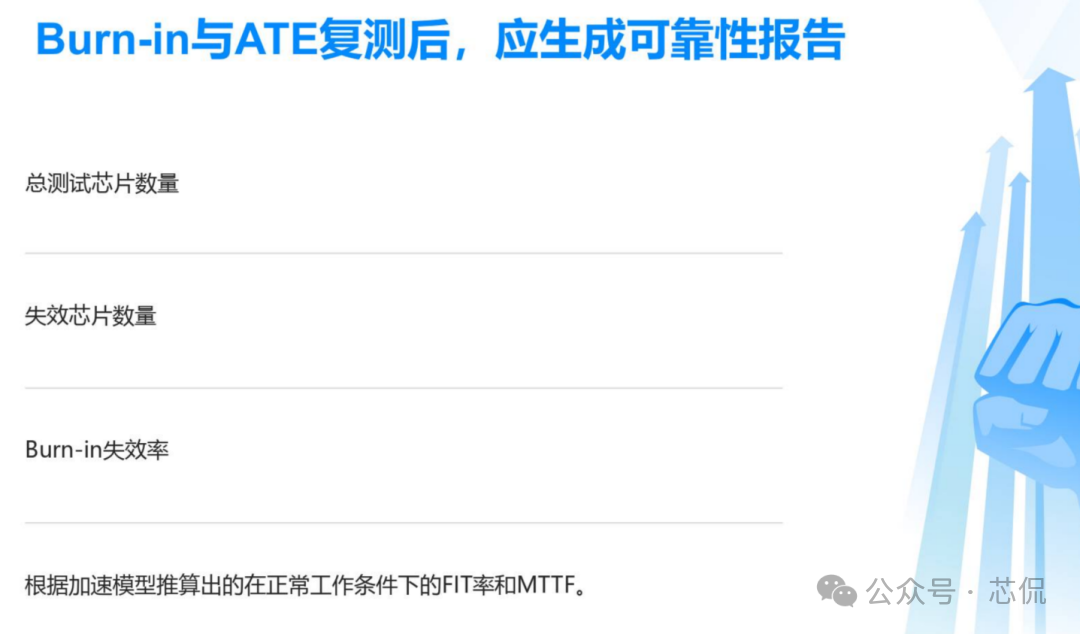

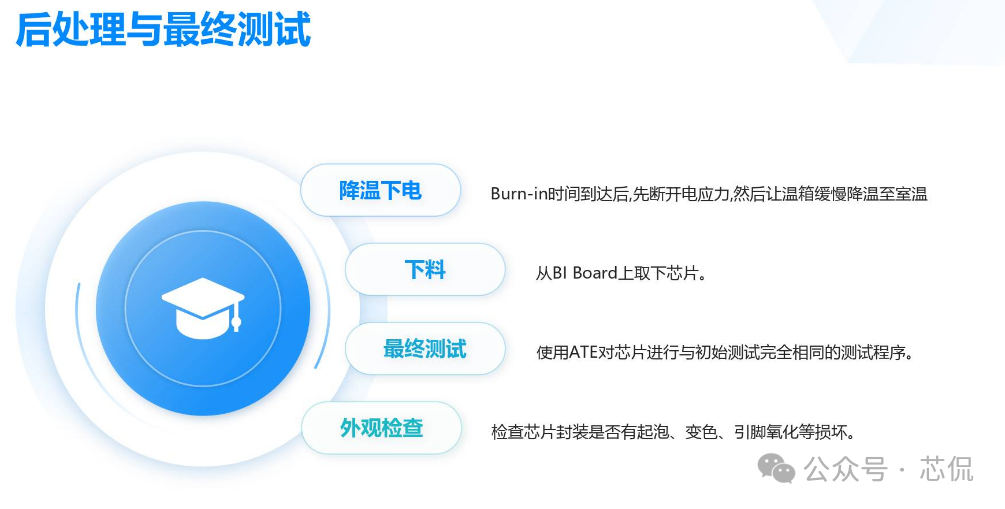

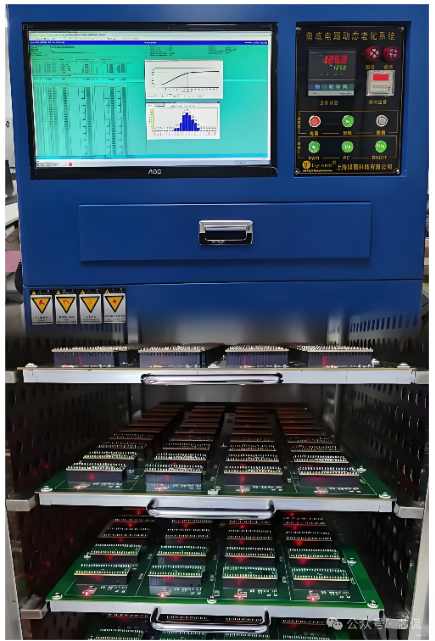

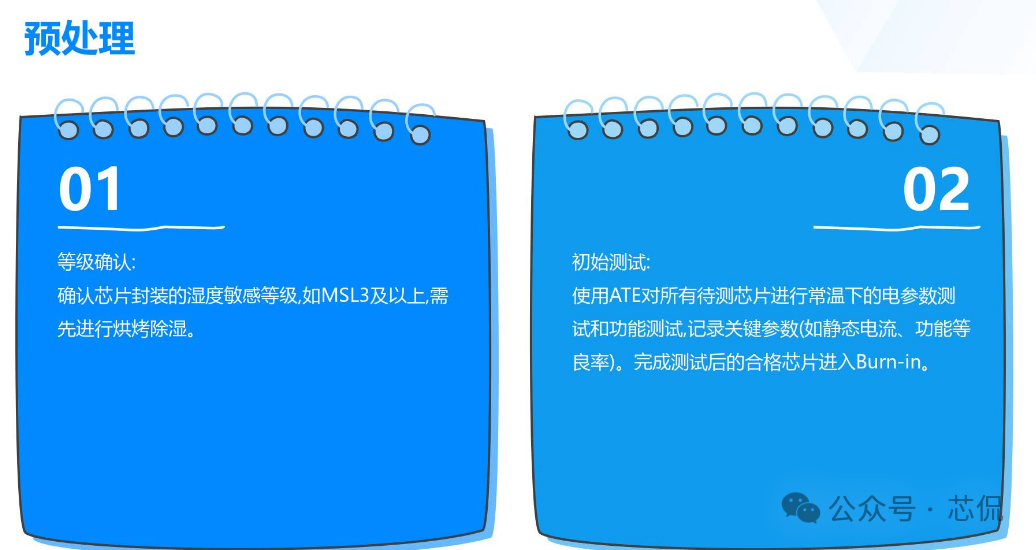

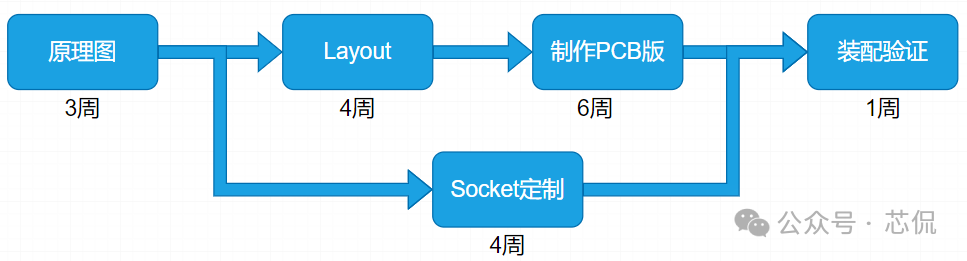

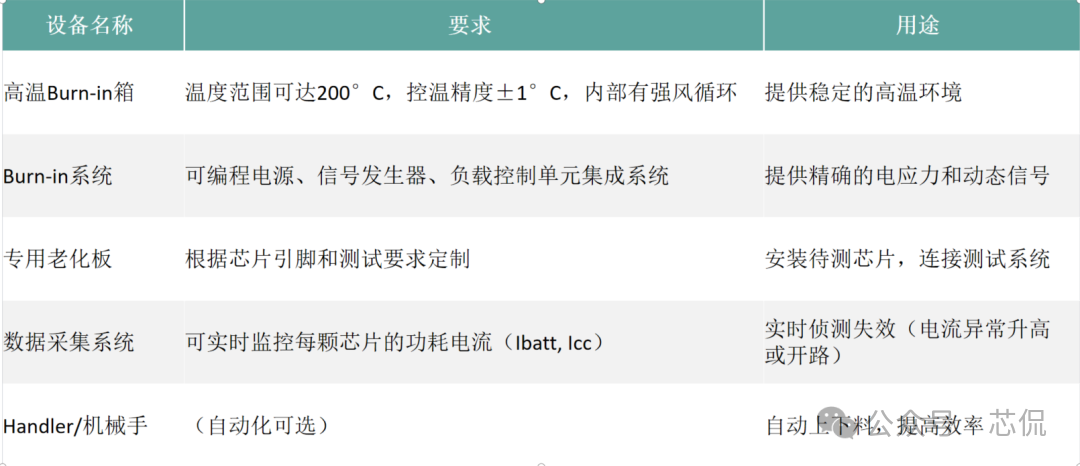

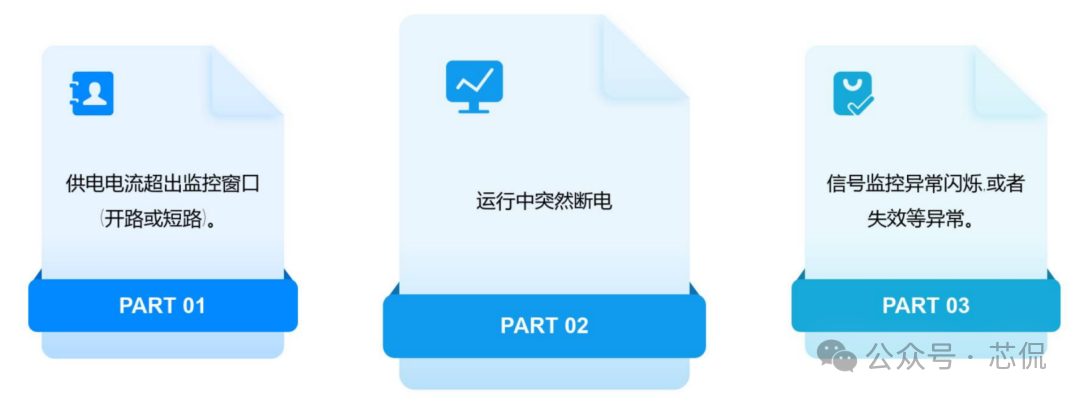

 芯片产品中的Burn in 测试方案分如下几个步骤：一, Burn-in测试方案与流程 根据产品的特性与需求，制定一套完整的BI测试方案 实现芯片所需验证到的功能，主要方案需求如下： 主要流程：  二，测试目的 建立标准化的Burn-in测试流程，通过施加高温和偏压应力，加速芯片内部潜在的缺陷（如氧化层缺陷、金属电迁移、接触不良等）失效。  三，老化炉选型与硬件开发 小功耗芯片，使用总体控制温度的老化箱即可。 大功耗芯片，需要进行独立温控，在最接近芯片的附近增加温度传感器与加热棒。方便时时调整芯片的温度，满足结温要求。对老化炉的选择更加多样性。可以是老化炉，也可以是敞开式的老化设备。  箱式老化设备图一 硬件开发流程与大致周期：  四，主要老化方案 静态Burn in 只给芯片施加额定电压偏置，但不提供动态信号。常见最大额定工作电压的1.1 ~ 1.2倍。芯片内部电路不进行开关操作(常见于军工级的一道老化测试流程）。 如： 额定电压为1.8V的芯片，可施加1.98V进行Burn-in。  动态功耗第一，二项必备， 三四项根据产品要求可选。 五，设备要求  六，测试流程      七，判断失效标准  终点测试中失效：任何电参数（如漏电流、驱动能力、功能）超出初始测试的规格范围。与初始测试值相比，参数漂移超过规定的百分比（如超过50%） 外观检查失效：封装出现任何物理损伤。 失效分析：所有失效芯片必须进行失效分析，使用显微镜、X-Ray、开封，SEM/EDS等技术定位失效点，确定失效模式（EOS/ESD、工艺缺陷、设计缺陷等），并反馈给设计和工艺部门。 八，可靠性数据计算  九，注意事项  芯片的Burn-in是一个高度专业化和标准化的过程，是确保芯片交付高可靠性的关键步骤。Burn in方案需根据芯片的工艺、设计和应用场景进行参数细化。 |
