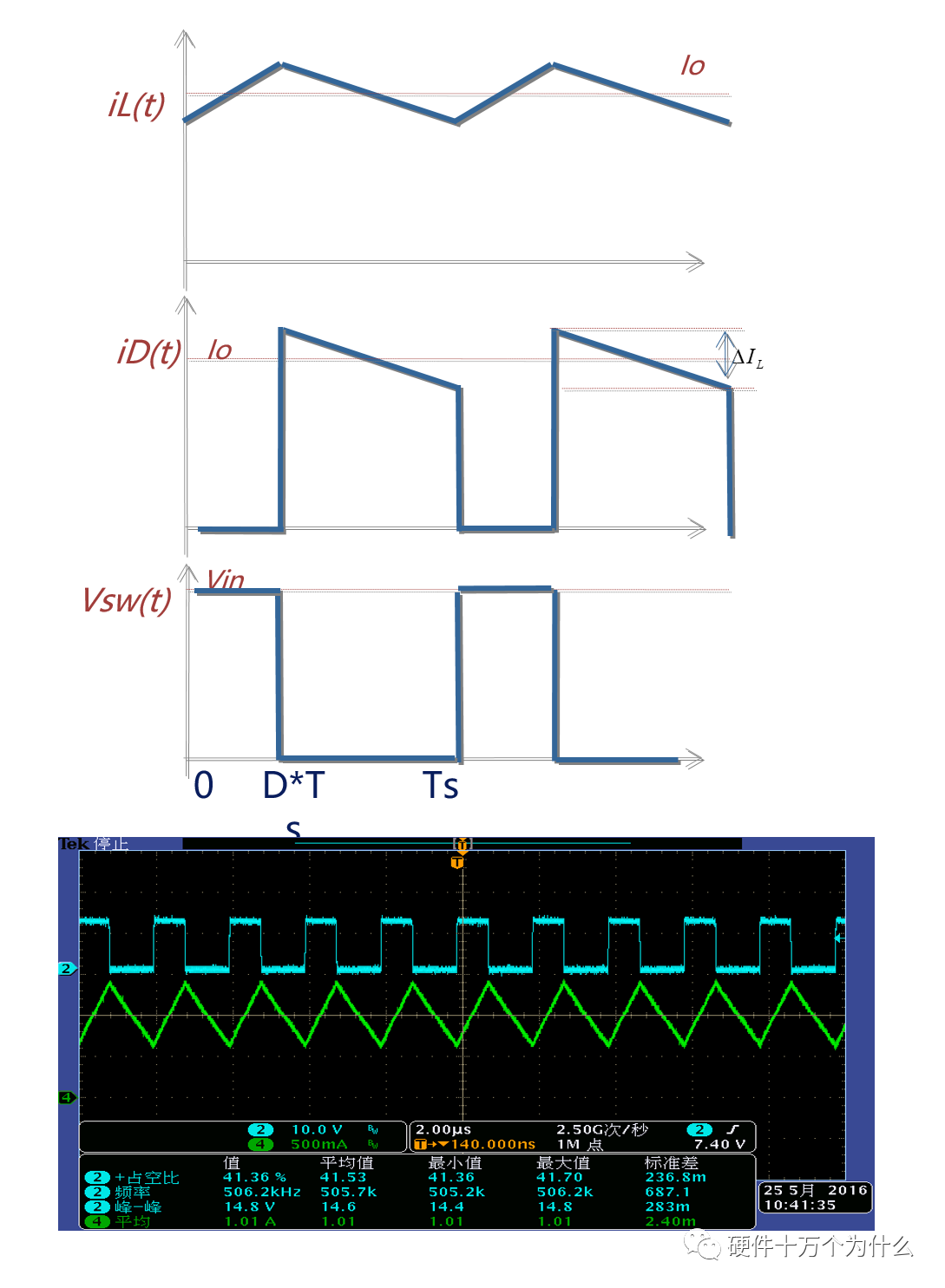

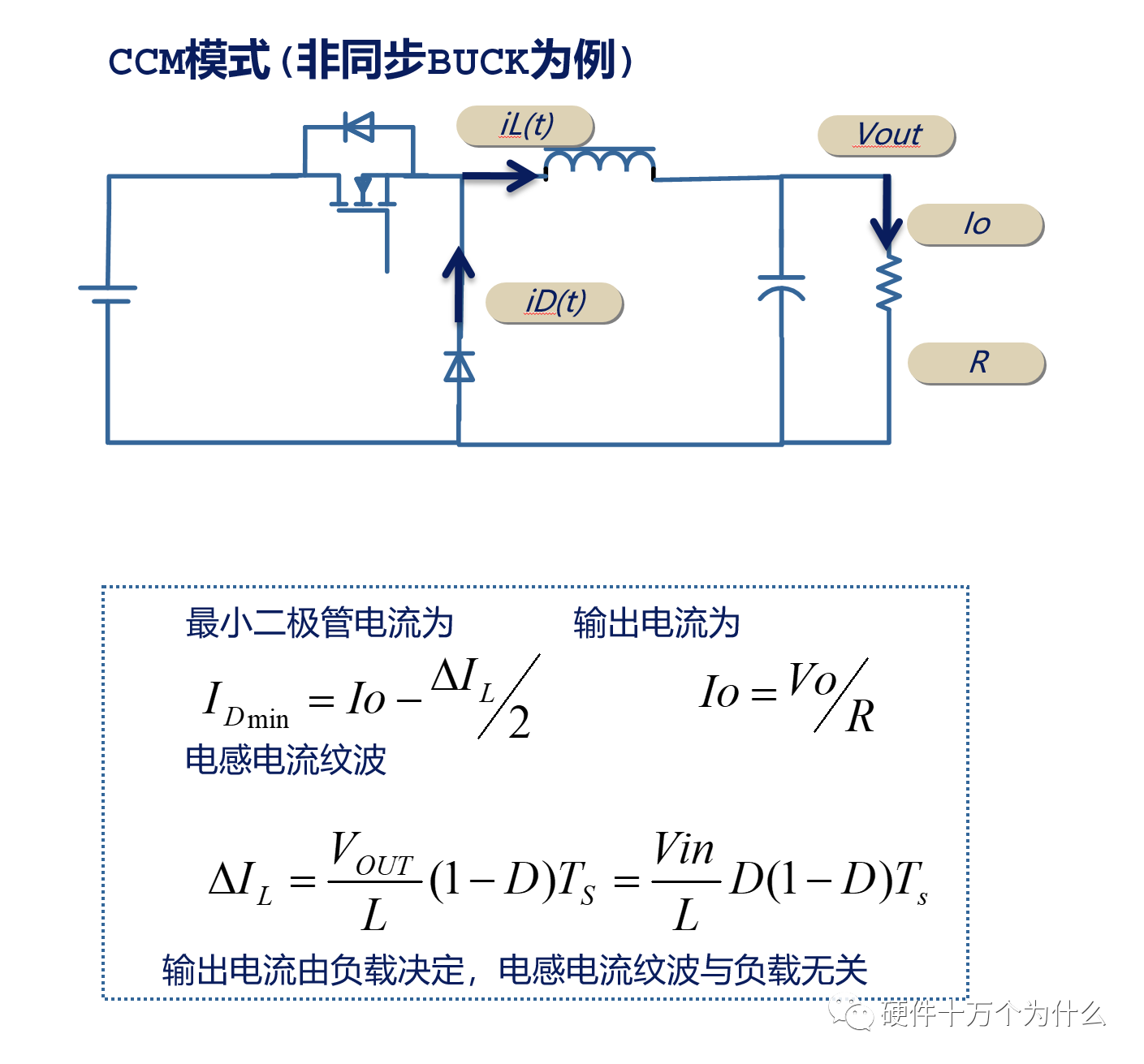

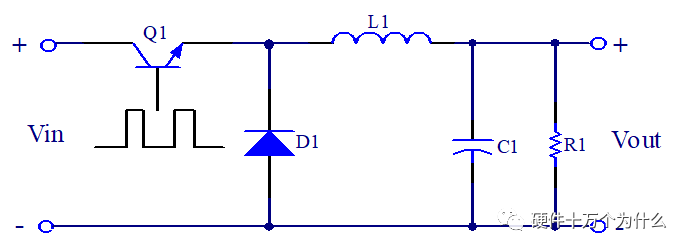

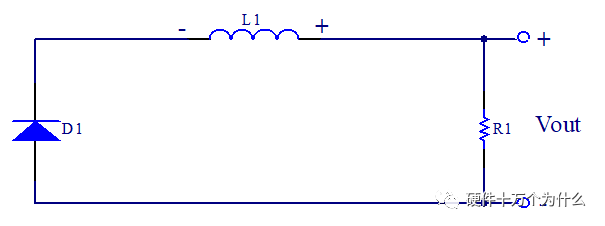

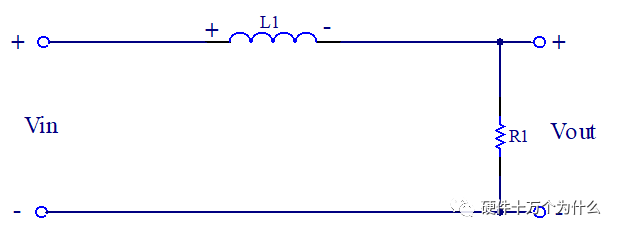

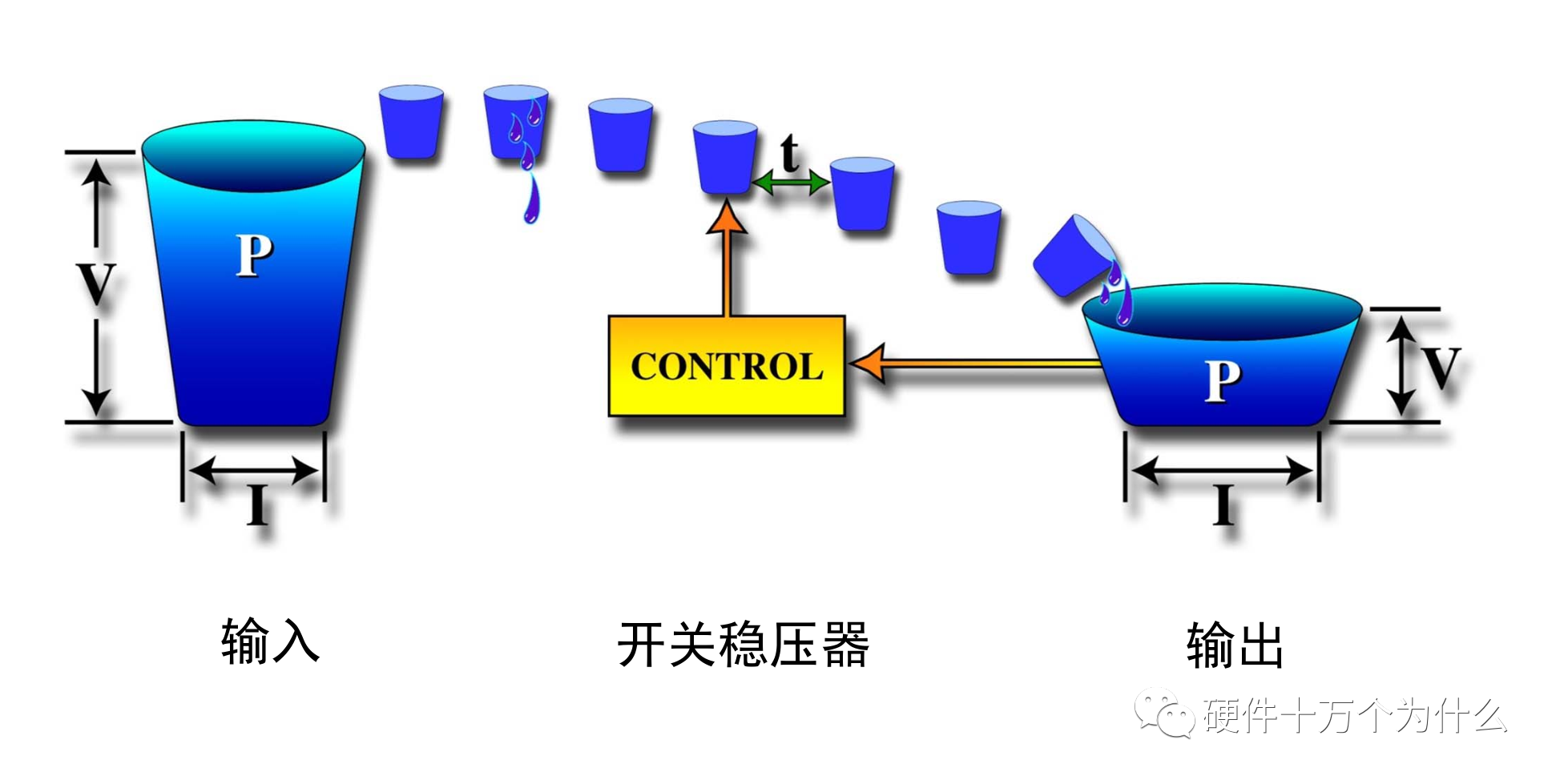

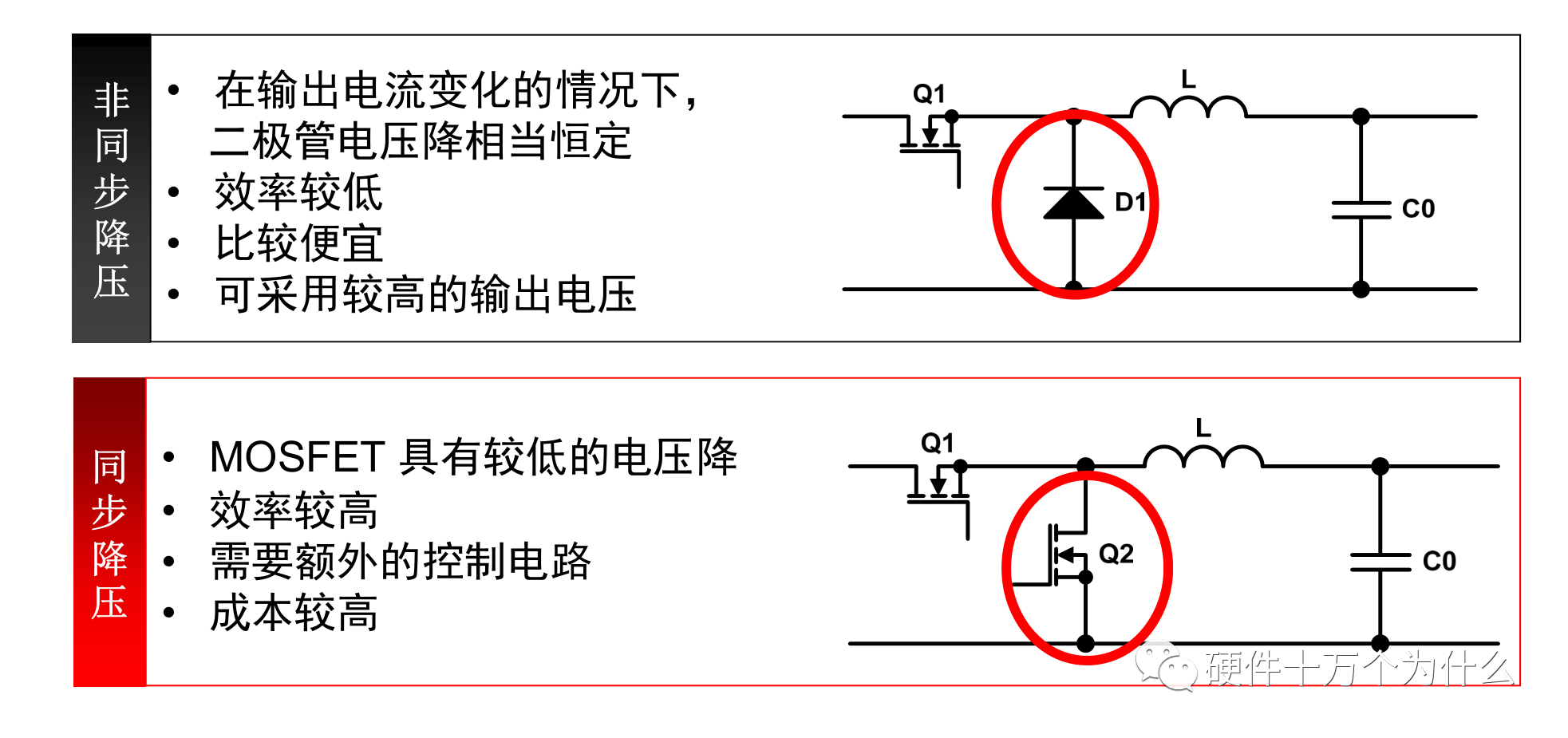

 一、Buck电路原理图 Buck电路，又称降压电路，其基本特征是DC-DC转换电路，输出电压低于输入电压。输入电流为脉动的，输出电流为连续的。   二、Buck电路工作原理 1、基本工作原理分析 当开关管Q1驱动为高电平时，开关管导通，储能电感L1被充磁，流经电感的电流线性增加，同时给电容C1充电，给负载R1提供能量。等效电路如图二  当开关管Q1驱动为低电平时，开关管关断，储能电感L1通过续流二极管放电，电感电流线性减少，输出电压靠输出滤波电容C1放电以及减小的电感电流维持，等效电路如图三  三、Buck电路的三种工作模式：CCM，BCM，DCM 1、CCM (ContinuousConduction Mode),连续导通模式：在一个开关周期内，电感电流从不会到0。或者说电感从不“复位”，意味着在开关周期内电感磁通从不回到0，功率管闭合时，线圈中还有电流流过。 2、DCM，(Discontinuous Conduction Mode)非连续导通模式：在开关周期内，电感电流总会会到0，意味着电感被适当地“复位”，即功率开关闭合时，电感电流为零。 3、BCM（Boundary Conduction Mode），边界或边界线导通模式：控制器监控电感电流，一旦检测到电流等于0，功率开关立即闭合。控制器总是等电感电流“复位”来激活开关。如果电感值电流高，而截至斜坡相当平，则开关周期延长，因此，BCM变化器是可变频率系统。BCM变换器可以称为临界导通模式或CRM（Critical Conduction Mode）。   |
