BUCK电路工作原理解析(3)

时间:2023-04-18 10:00来源:硬件攻城狮 作者:ictest8_edit 点击:

BCM  Mode:关键点波形

可以得知电感最小电流逐渐减小到零时,工作模式也逐渐从CCM进入BCM。根据伏秒积平衡 :

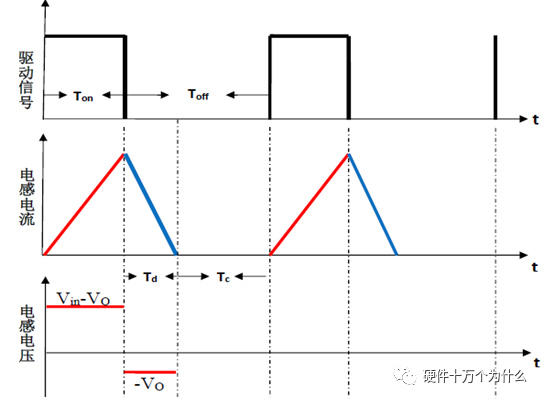

DCM  Mode:关键点波形

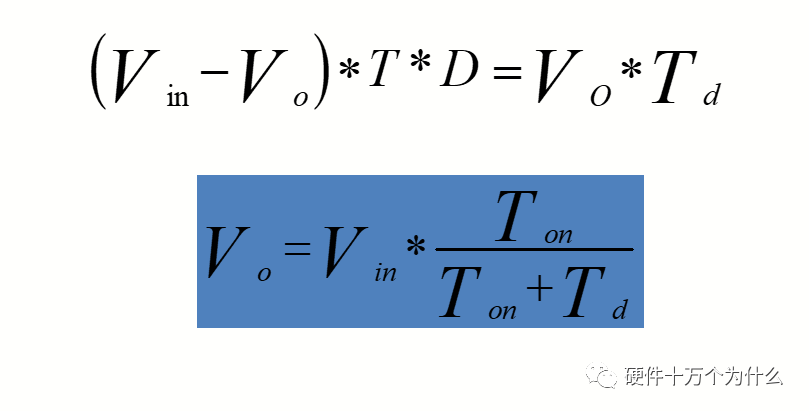

电路系统工作在DCM模式下,需要满足两个条件,一、电感充磁开始以及消磁结束时流经电感的电流为零;二、电感消磁时间小于开关管关断时间。根据伏秒积平衡有:

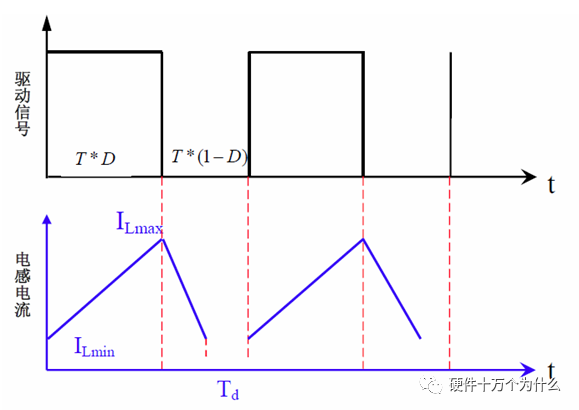

同样,在一个周期对电感电流进行分析:

四、外围器件参数对系统工作模式的影响:

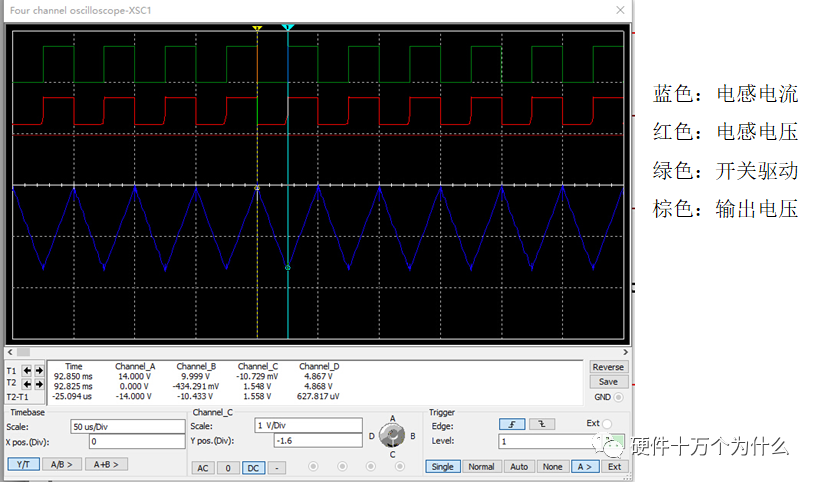

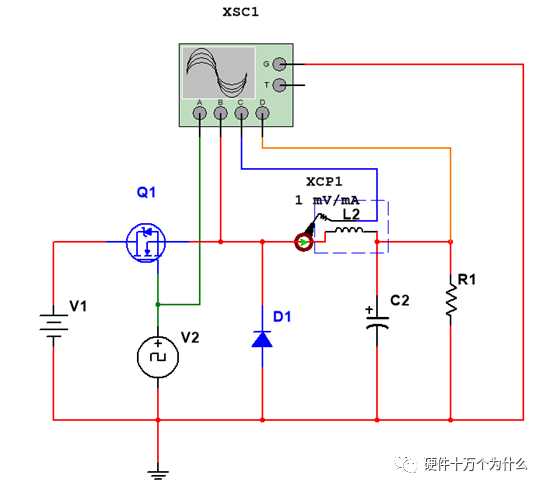

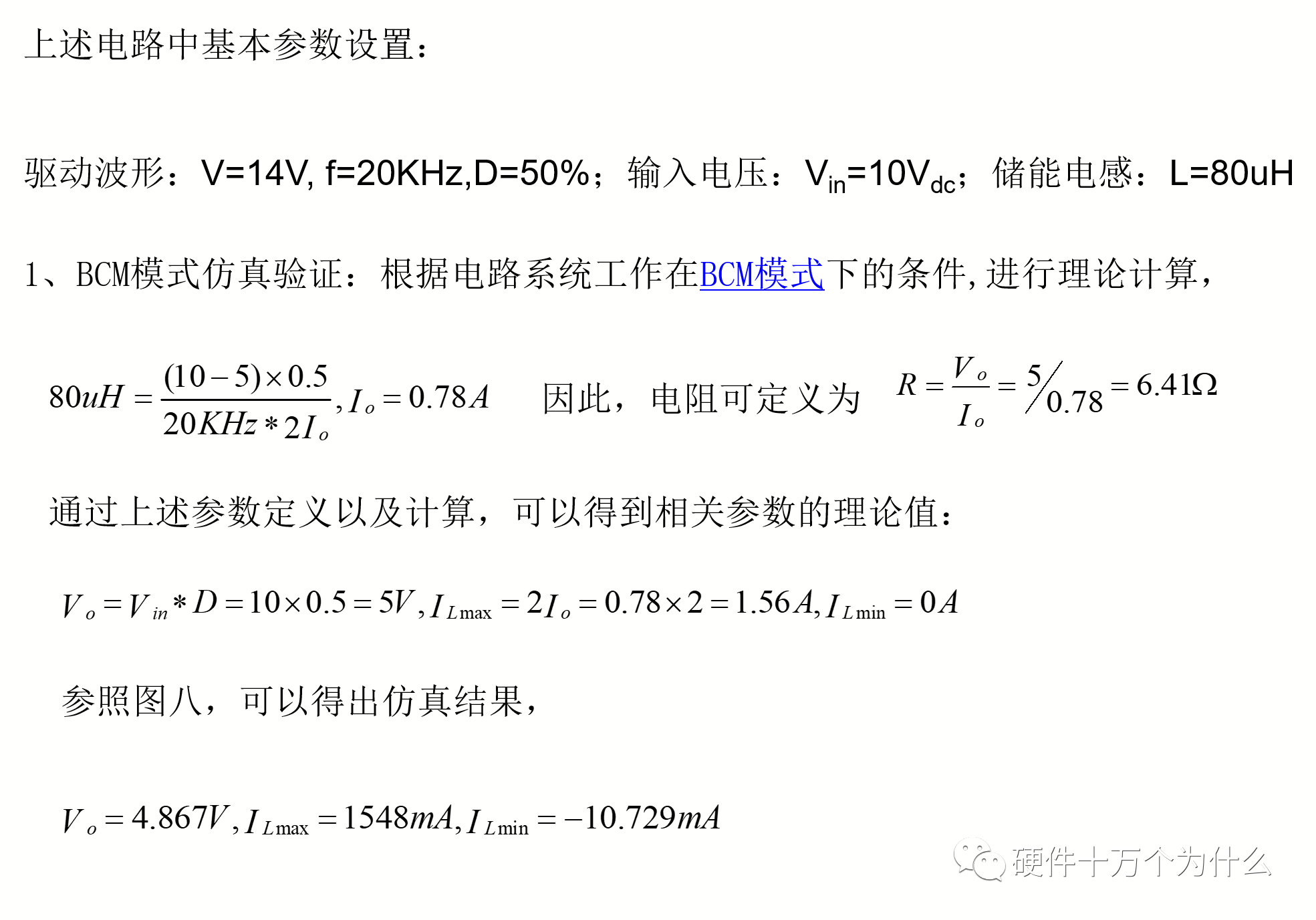

五、BUCK电路仿真验证:

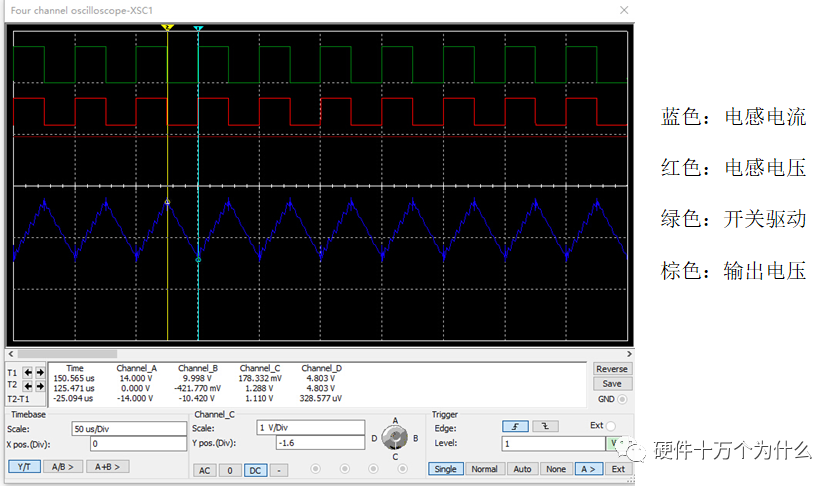

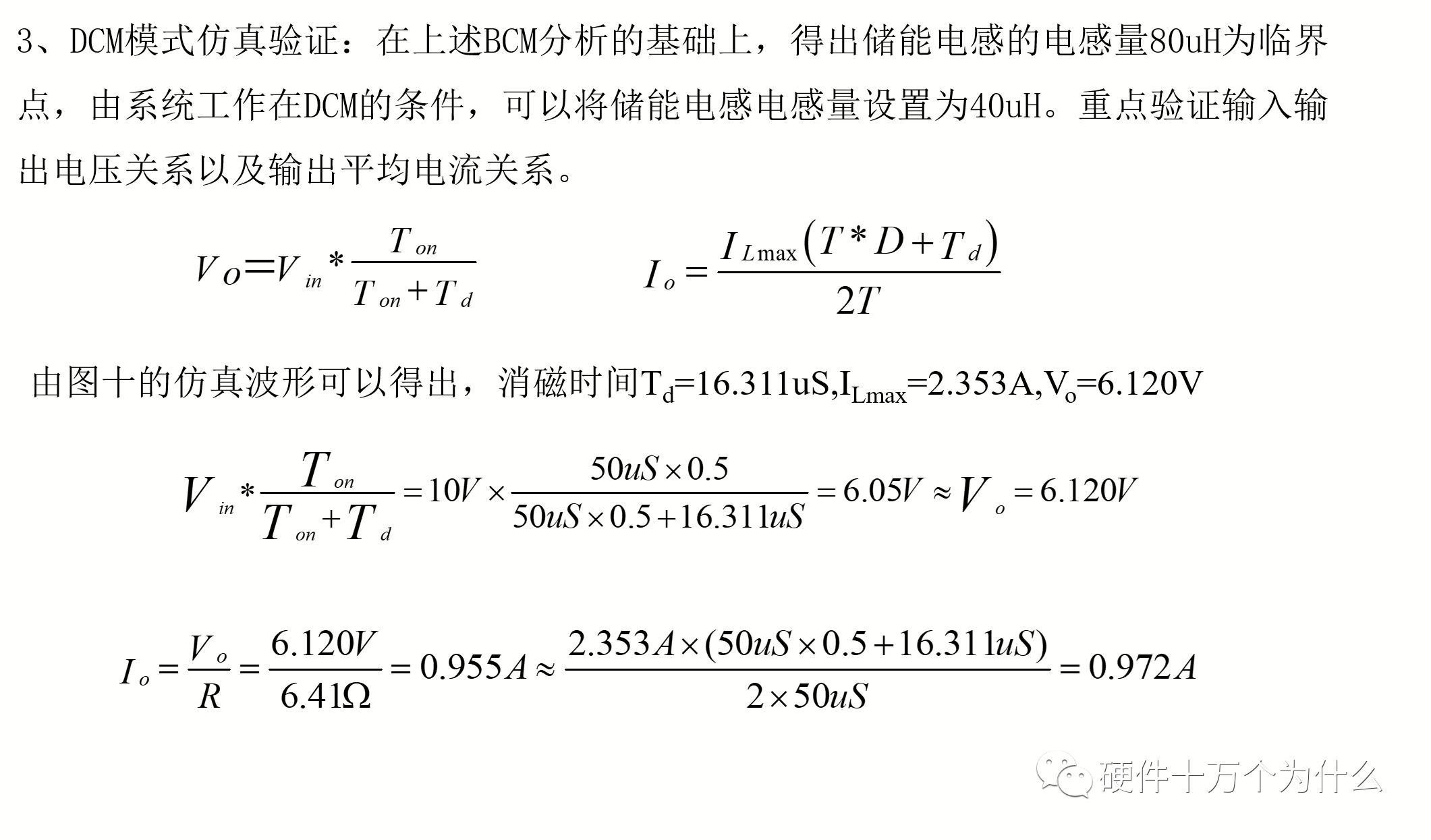

2、CCM模式仿真验证:在上述BCM分析的基础上,得出储能电感的电感量80uH为临界点,由系统工作在CCM的条件,可以将储能电感电感量设置为120uH,理论计算:

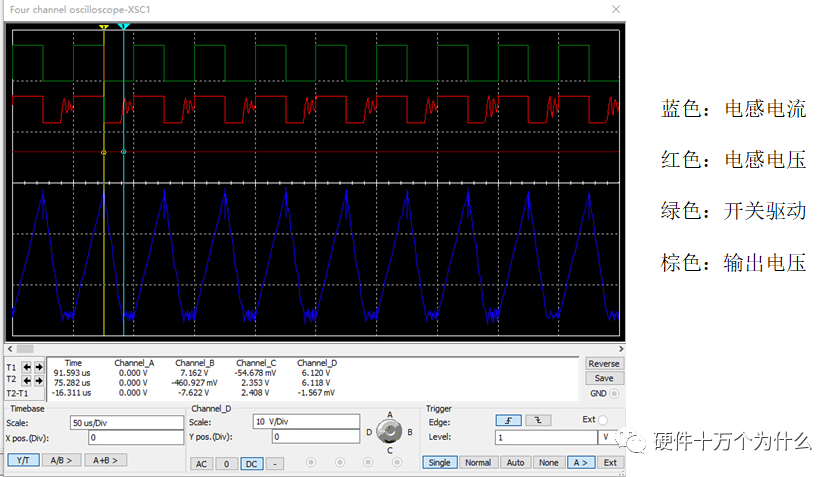

参照图九,可以得出仿真结果,
