BUCK电路工作原理解析(2)

时间:2023-04-18 10:00来源:硬件攻城狮 作者:ictest8_edit 点击:

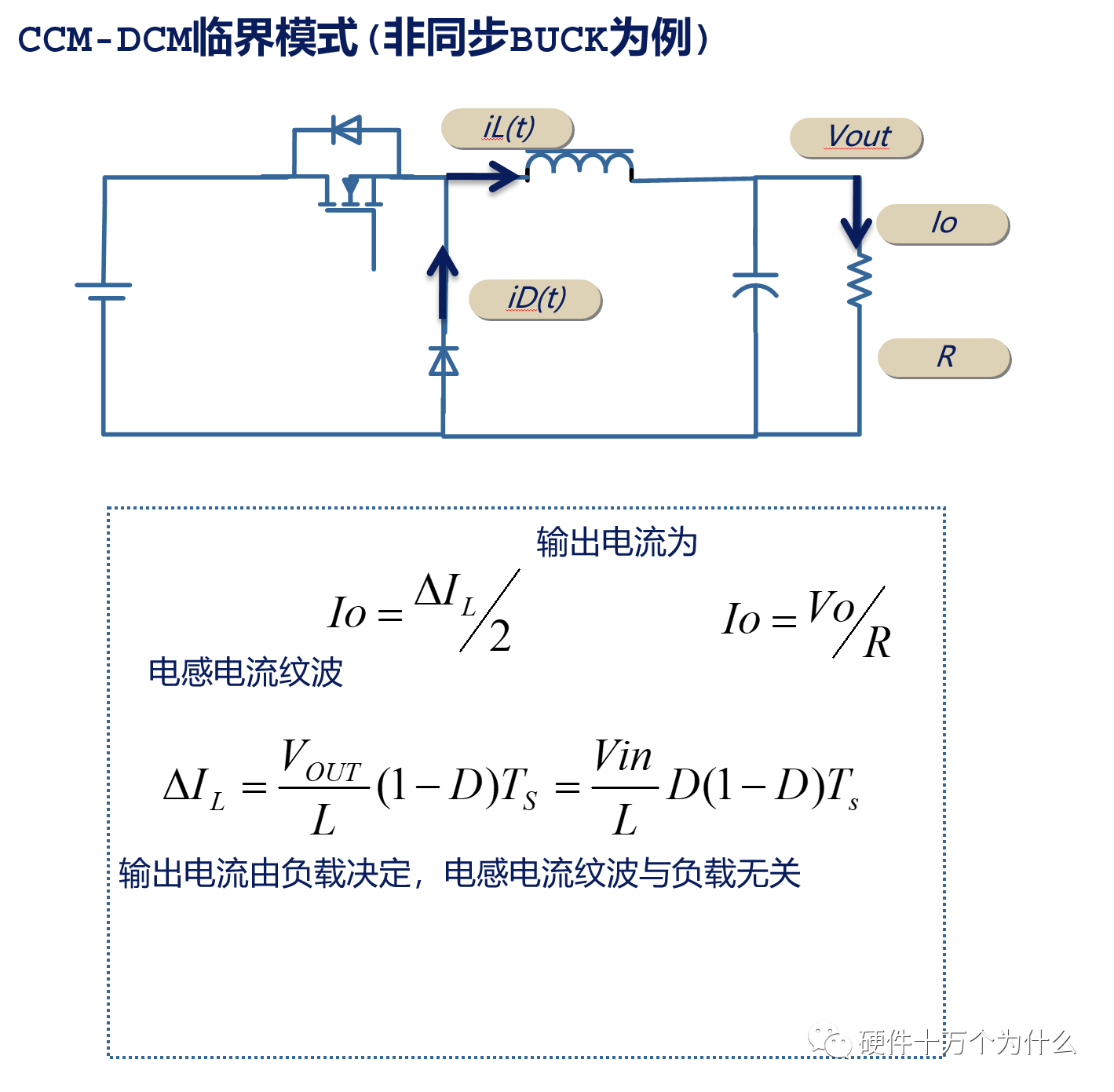

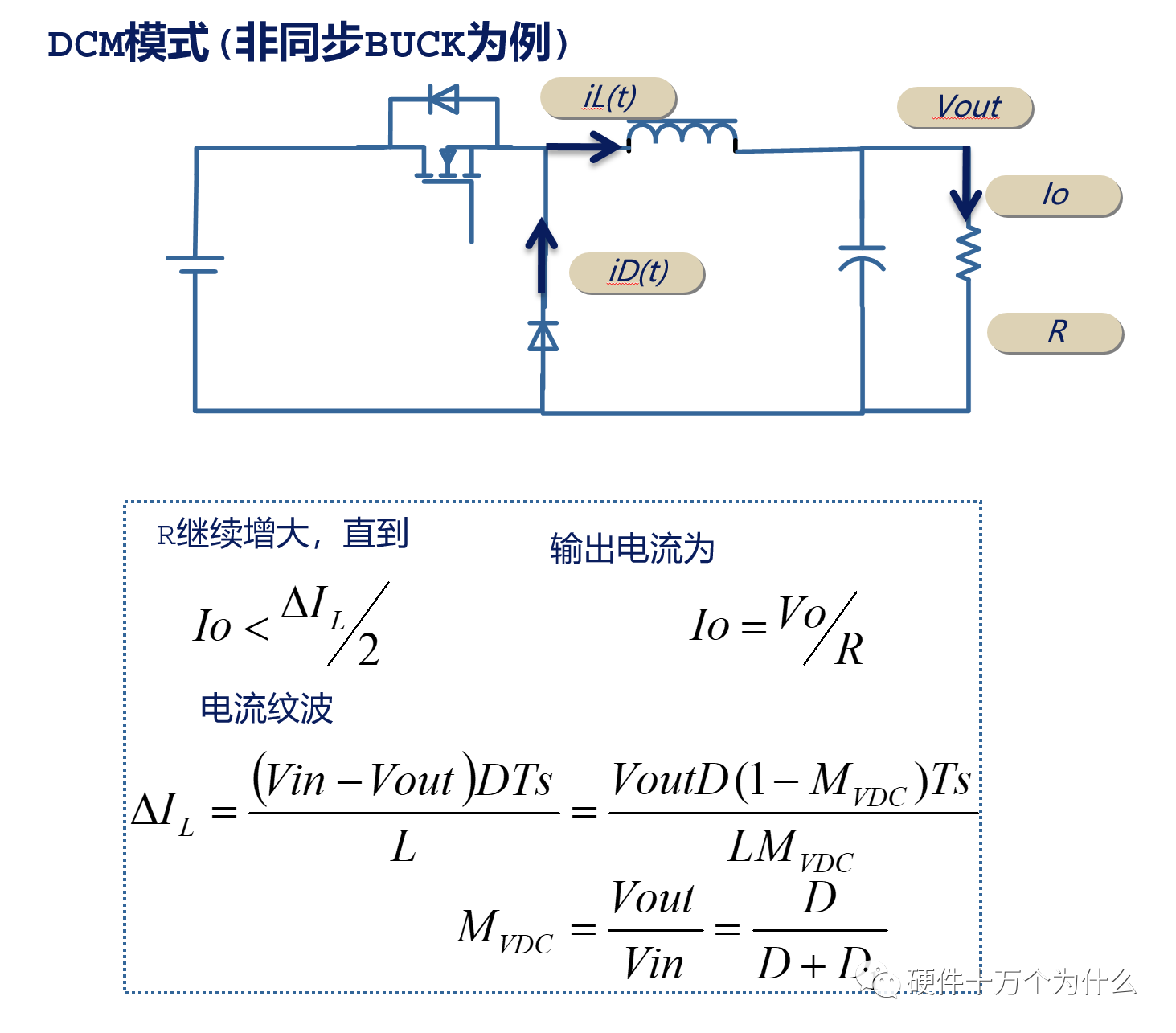

BCM

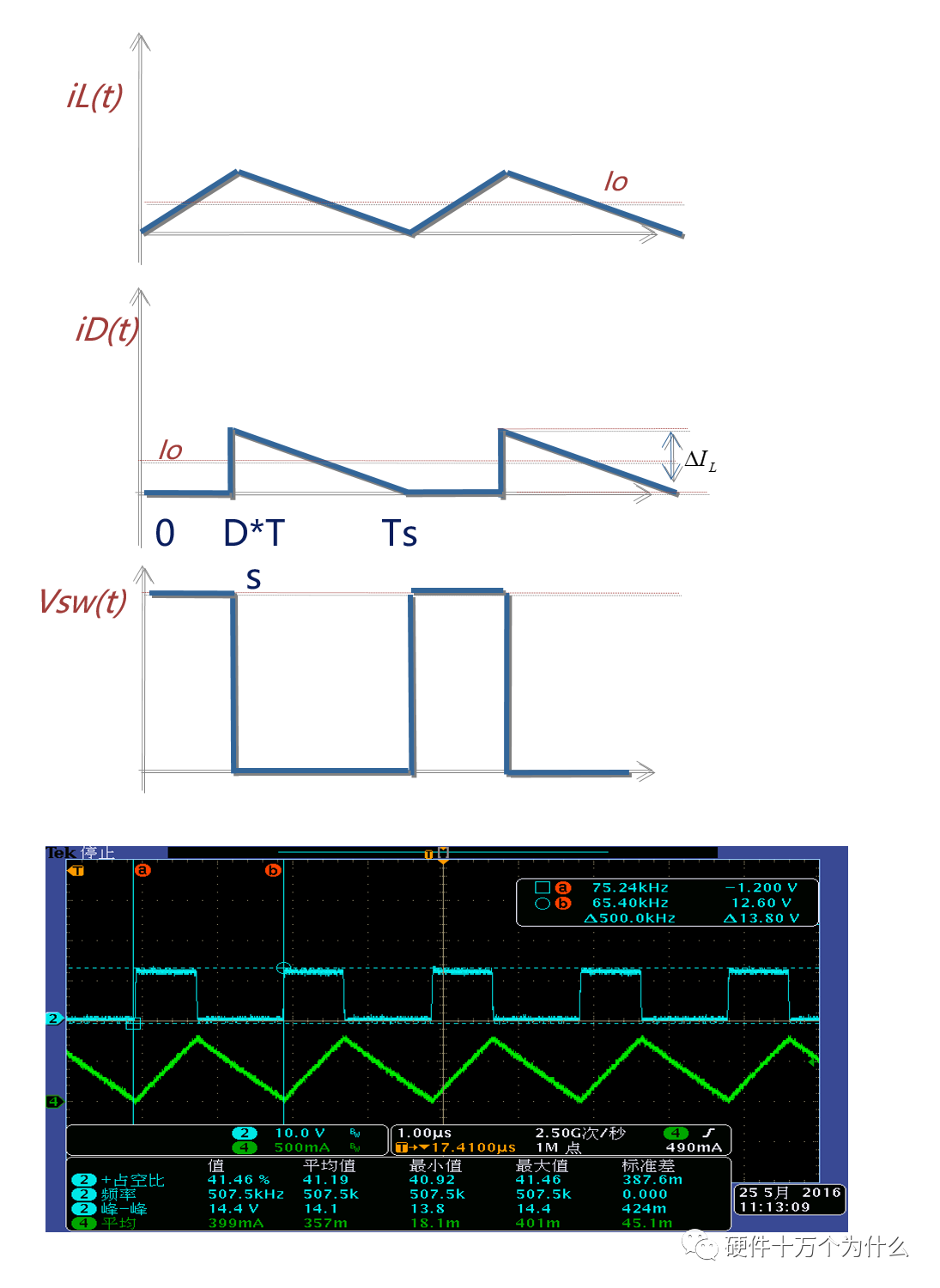

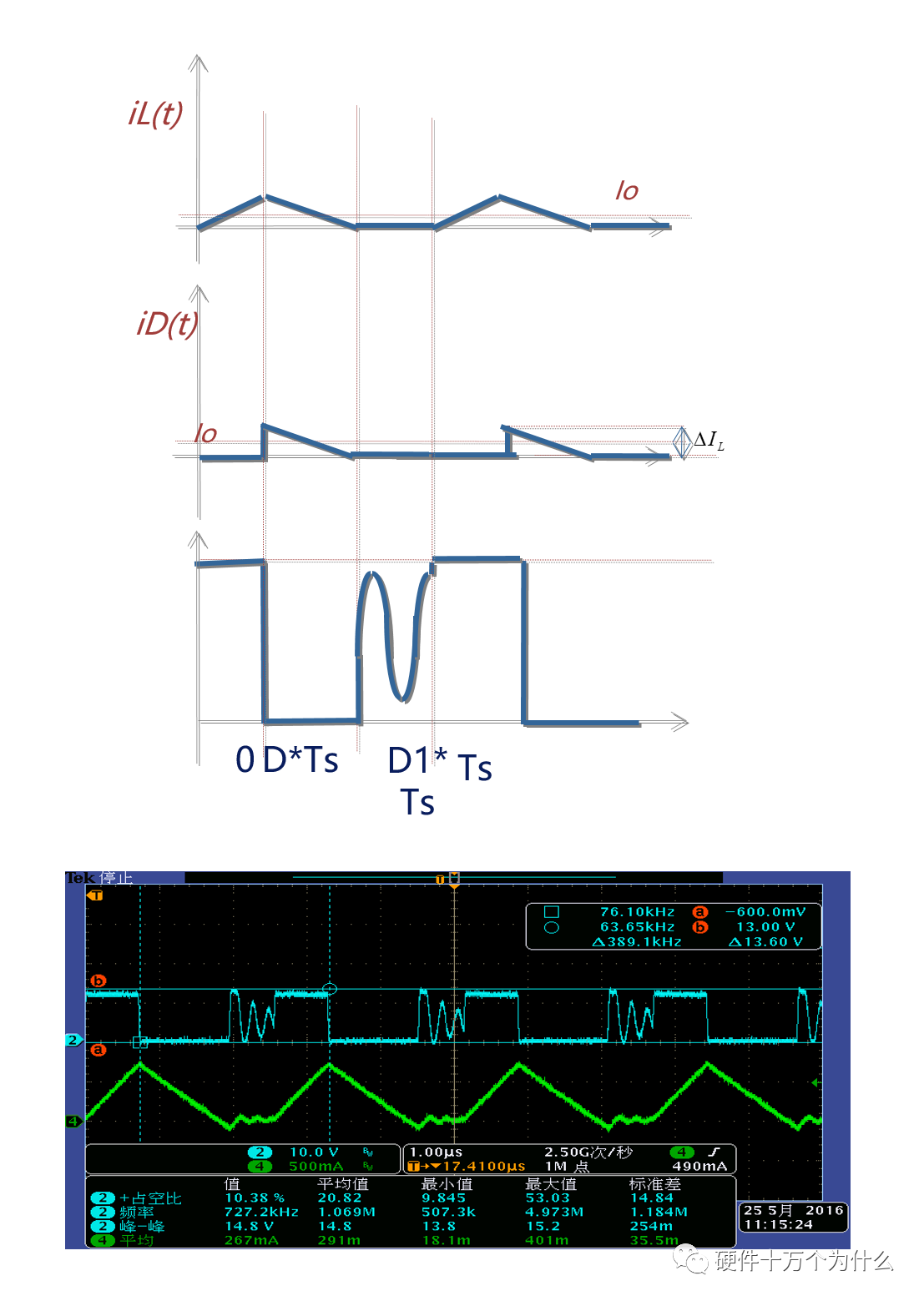

1、CCM Mode:关键点波形



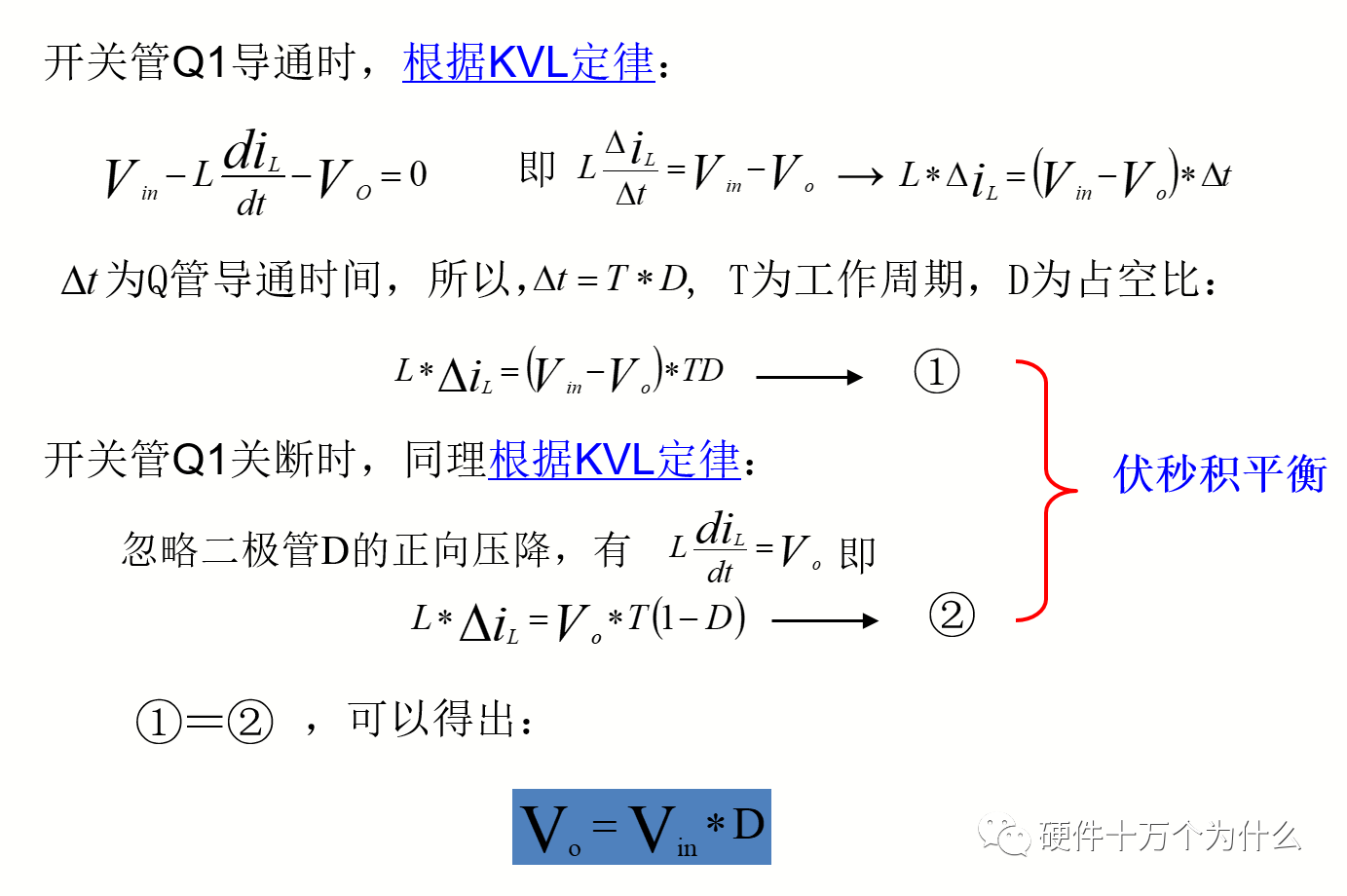

负载电流IO与电感电流的关系,在一个周期内进行分析,负载电流即为在一个周期内电流的平均值。电流的平均值在数学上的表达式为:

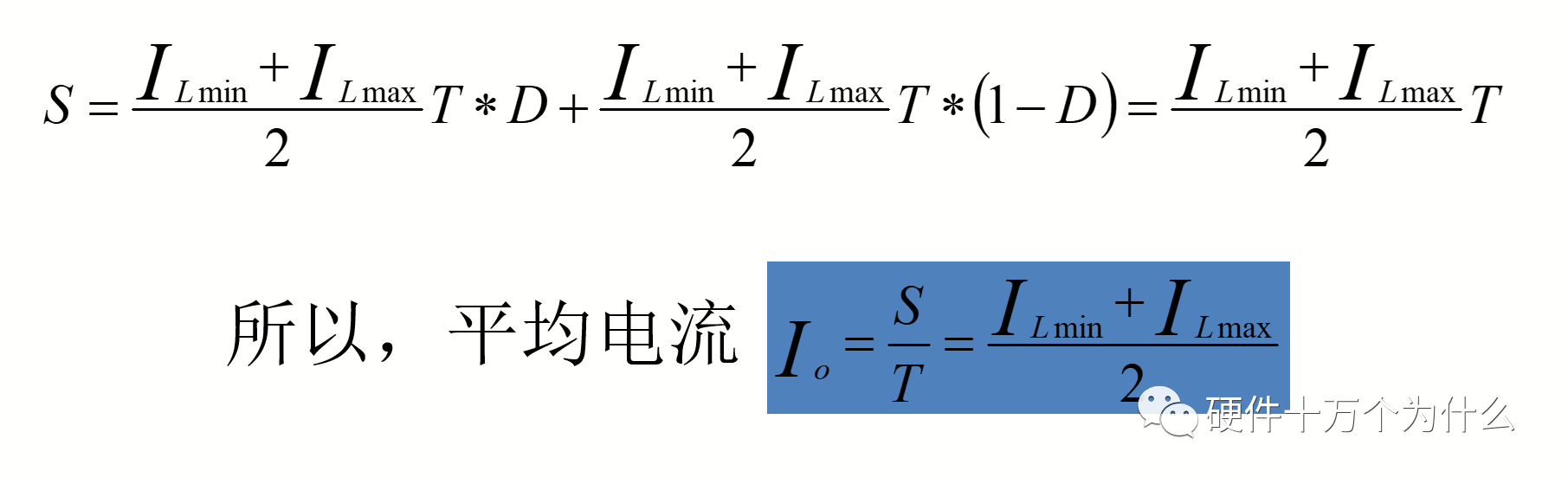

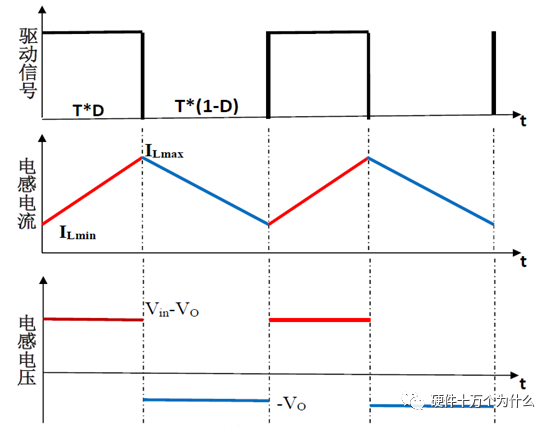

即在一个周期内电流函数曲线与时间轴所围成的面积除以周期,为电流的平均值。参照图四电感电流波形,一个周期内面积为
