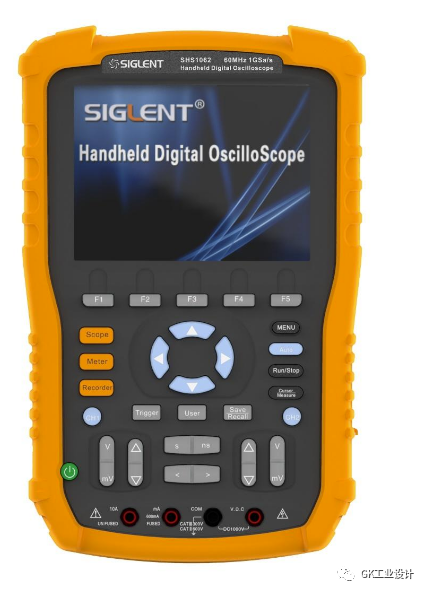

 一、示波器的介绍：示波器是一种用途十分广泛的电子测量仪器，它能把肉眼看不见的电信号变换成看得见的图像。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束在屏面上描绘出被测信号的瞬时值的变化曲线。 示波器显示的是信号电压随时间的变化。因此，示波器可以用来测量信号的频率，周期，信号的上升沿/下降沿，信号的过冲，信号的噪声，信号间的时序关系等等。  在示波器显示屏上，横坐标（X）代表时间，纵坐标（Y）代表电压，（注：如果示波器有测量电流的功能，纵坐标还代表电流。）还有就是比较少被关注的-亮度（Z），在TEK的DPO示波器中，亮度还表示了出现概率（它用16阶灰度来表示出现概率）。  二、示波器的基本作用： 用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。 三、示波器的分类： （1）按照信号的不同分类 模拟示波器采用的是模拟电路（示波管，其基础是电子枪）电子枪向屏幕发射电子,发射的电子经聚焦形成电子束,并打到屏幕上。屏幕的内表面涂有荧光物质,这样电子束打中的点就会发出光来。 数字示波器则是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器的工作方式是通过模拟转换器（ADC）把被测电压转换为数字信息。数字示波器捕获的是波形的一系列样值，并对样值进行存储，存储限度是判断累计的样值是否能描绘出波形为止，随后，数字示波器重构波形。数字示波器可以分为数字存储示波器（DSO），数字荧光示波器（DPO）和采样示波器。 模拟示波器要提高带宽，需要示波管、垂直放大和水平扫描全面推进。数字示波器要改善带宽只需要提高前端的A/D转换器的性能，对示波管和扫描电路没有特殊要求。加上数字示波管能充分利用记忆、存储和处理，以及多种触发和超前触发能力。廿世纪八十年代数字示波器异军突起，成果累累，大有全面取代模拟示波器之势，模拟示波器的确从前台退到后台。  （2）按照结构和性能不同分类 ①普通示波器:电路结构简单，频带较窄，扫描线性差，仅用于观察波形。 ②多用示波器:频带较宽，扫描线性好，能对直流、低频、高频、超高频信号和脉冲信号进行定量测试。借助幅度校准器和时间校准器，测量的准确度可达±5%。 ③多线示波器:采用多束示波管，能在荧光屏上同时显示两个以上同频信号的波形，没有时差，时序关系准确。 ④多踪示波器:具有电子开关和门控电路的结构，可在单束示波管的荧光屏上同时显示两个以上同频信号的波形。但存在时差，时序关系不准确。 ⑤取样示波器。采用取样技术将高频信号转换成模拟低频信号进行显示，有效频带可达GHz级。 ⑥记忆示波器:采用存储示波管或数字存储技术，将单次电信号瞬变过程、非周期现象和超低频信号长时间保留在示波管的荧光屏上或存储在电路中，以供重复测试。 ⑦数字示波器：内部带有微处理器，外部装有数字显示器，有的产品在示波管荧光屏上既可显示波形，又可显示字符。被测信号经模一数变换器（A/D变换器）送入数据存储器，通过键盘操作，可对捕获的波形参数的数据，进行加、减、乘、除、求平均值、求平方根值、求均方根值等的运算，并显示出答案数字。 四、简约介绍示波器的基本构造： 显示电路显示电路包括示波管及其控制电路两个部分。示波管是一种特殊的电子管，是示波器一个重要组成部分。示波管由电子枪、偏转系统和荧光屏3个部分组成。（1）电子枪 电子枪用于产生并形成高速、聚束的电子流，去轰击荧光屏使之发光。 (2)偏转系统 示波管的偏转系统大都是静电偏转式，它由两对相互垂直的平行金属板组成，分别称为水平偏转板和垂直偏转板。分别控制电子束在水平方向和垂直方向的运动。 （3）荧光屏 荧光屏位于示波管的终端，它的作用是将偏转后的电子束显示出来，以便观察。 Y轴放大电路由于示波管的偏转灵敏度甚低，例如常用的示波管13SJ38J型，其垂直偏转灵敏度为0.86mm/V（约12V电压产生1cm的偏转量），所以一般的被测信号电压都要先经过垂直放大电路的放大，再加到示波管的垂直偏转板上，以得到垂直方向的适当大小的图形。X轴放大电路由于示波管水平方向的偏转灵敏度也很低，所以接入示波管水平偏转板的电压（锯齿波电压或其它电压）也要先经过水平放大电路的放大以后，再加到示波管的水平偏转板上，以得到水平方向适当大小的图形。扫描同步电路扫描电路产生一个锯齿波电压。该锯齿波电压的频率能在一定的范围内连续可调。锯齿波电压的作用是使示波管阴极发出的电子束在荧光屏上形成周期性的、与时间成正比的水平位移，即形成时间基线。这样，才能把加在垂直方向的被测信号按时间的变化波形展现在荧光屏上。电源供给电路电源供给电路：供给垂直与水平放大电路、扫描与同步电路以及示波管与控制电路所需的负高压、灯丝电压等。四、示波器的使用方法：示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。本章以SR-8型双踪示波器为例介绍。（一）面板装置SR-8型双踪示波器的面板图如图所示。其面板装置按其位置和功能通常可划分为3大部分：显示、垂直（Y轴）、水平（X轴）。现分别介绍这3个部分控制装置的作用。  1．显示部分主要控制件为： （1）电源开关。 （2）电源指示灯。 （3）辉度 调整光点亮度。 （4）聚焦调整光点或波形清晰度。 （5）辅助聚焦 配合“聚焦”旋钮调节清晰度。 （6）标尺亮度调节坐标片上刻度线亮度。 （7）寻迹 当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。 （8）标准信号输出1kHz、1V方波校准信号由此引出。加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度。 2．Y轴插件部分 （1）显示方式选择开关用以转换两个Y轴前置放大器YA与YB 工作状态的控制件，具有五种不同作用的显示方式： “交替”：当显示方式开关置于“交替”时，电子开关受扫描信号控制转换，每次扫描都轮流接通YA或YB 信号。当被测信号的频率越高，扫描信号频率也越高。电 子开关转换速率也越快，不会有闪烁现象。这种工作状态适用于观察两个工作频率较高的信号。 “断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通YA和YB。由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。因此，这种工作状态适合于观察两个工作频率较低的信号。 “YA”、“YB ”：显示方式开关置于“YA ”或者“YB ”时，表示示波器处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“YA”或“YB ”通道的信号波形。 “YA + YB”：显示方式开关置于“YA + YB ”时，电子开关不工作，YA与YB 两路信号均通过放大器和门电路，示波器将显示出两路信号叠加的波形。 （2）“DC-⊥-AC”Y轴输入选择开关，用以选择被测信号接至输入端的耦合方式。置于“DC”是直接耦合，能输入含有直流分量的交流信号；置于“AC”位置，实现交流耦合，只能输入交流分量；置于“⊥”位置时，Y轴输入端接地，这时显示的时基线一般用来作为测试直流电压零电平的参考基准线。 （3）“微调V/div”灵敏度选择开关及微调装置。灵敏度选择开关系套轴结构，黑色旋钮是Y轴灵敏度粗调装置，自10mv/div～20v/div分11档。红色旋钮为细调装置，顺时针方向增加到满度时为校准位置，可按粗调旋钮所指示的数值，读取被测信号的幅度。当此旋钮反时针转到满度时，其变化范围应大于2.5倍，连续调节“微调”电位器，可实现各档级之间的灵敏度覆盖，在作定量测量时，此旋钮应置于顺时针满度的“校准”位置。 （4）“平衡” 当Y轴放大器输入电路出现不平衡时，显示的光点或波形就会随“V/div”开关的“微调”旋转而出现Y轴方向的位移，调节“平衡”电位器能将这种位移减至最小。 （5）“↑↓” Y轴位移电位器，用以调节波形的垂直位置。 （6）“极性、拉YA ”YA 通道的极性转换按拉式开关。拉出时YA 通道信号倒相显示，即显示方式（YA+ YB ）时，显示图像为YB - YA 。 （7）“内触发、拉YB ”触发源选择开关。在按的位置上（常态) 扫描触发信号分别取自YA 及YB 通道的输入信号，适应于单踪或双踪显示，但不能够对双踪波形作时间比较。当把开关拉出时，扫描的触发信号只取自于YB 通道的输入信号，因而它适合于双踪显示时对比两个波形的时间和相位差。 （8）Y轴输入插座采用BNC型插座，被测信号由此直接或经探头输入。 3．X轴插件部分 （1）“t/div” 扫描速度选择开关及微调旋钮。X轴的光点移动速度由其决定，从0.2μs～1s共分21档级。当该开关“微调”电位器顺时针方向旋转到底并接上开关后，即为“校准”位置，此时“t/div”的指示值，即为扫描速度的实际值。 （2）“扩展、拉×10”扫描速度扩展装置。是按拉式开关，在按的状态作正常使用，拉的位置扫描速度增加10倍。“t/div”的指示值，也应相应计取。采用“扩展 拉×10”适于观察波形细节。 （3）“→←” X轴位置调节旋钮。系X轴光迹的水平位置调节电位器，是套轴结构。外圈旋钮为粗调装置，顺时针方向旋转基线右移，反时针方向旋转则基线左移。置于套轴上的小旋钮为细调装置，适用于经扩展后信号的调节。 （4）“外触发、X外接”插座采用BNC型插座。在使用外触发时，作为连接外触发信号的插座。也可以作为X轴放大器外接时信号输入插座。其输入阻抗约为1MΩ。外接使用时，输入信号的峰值应小于12V。 （5）“触发电平”旋钮 触发电平调节电位器旋钮。用于选择输入信号波形的触发点。具体地说，就是调节开始扫描的时间，决定扫描在触发信号波形的哪一点上被触发。顺时针方向旋动时，触发点趋向信号波形的正向部分，逆时针方向旋动时，触发点趋向信号波形的负向部分。 （6）“稳定性”触发稳定性微调旋钮。用以改变扫描电路的工作状态，一般应处于待触发状态。调整方法是将Y轴输入耦合方式选择（AC-地-DC）开关置于地档，将V/div开关置于最高灵敏度的档级，在电平旋钮调离自激状态的情况下，用小螺丝刀将稳定度电位器顺时针方向旋到底，则扫描电路产生自激扫描，此时屏幕上出现扫描线；然后逆时针方向慢慢旋动，使扫描线刚消失。此时扫描电路即处于待触发状态。在这种状态下，用示波器进行测量时，只要调节电平旋钮，即能在屏幕上获得稳定的波形，并能随意调节选择屏幕上波形的起始点位置。少数示波器，当稳定度电位器逆时针方向旋到底时，屏幕上出现扫描线；然后顺时针方向慢慢旋动，使屏幕上扫描线刚消失，此时扫描电路即处于待触发状态。 （7）“内、外” 触发源选择开关。置于“内”位置时，扫描触发信号取自Y轴通道的被测信号；置于“外”位置时，触发信号取自“外触发X 外接”输入端引入的外触发信号。 （8）“AC”“AC（H）”“DC”触发耦合方式开关。“DC”档，是直流藕合状态，适合于变化缓慢或频率甚低（如低于100Hz）的触发信号。“AC”档，是交流藕合状态，由于隔断了触发中的直流分量，因此触发性能不受直流分量影响。“AC（H）”档，是低频抑制的交流耦合状态，在观察包含低频分量的高频复合波时，触发信号通过高通滤波器进行耦合，抑制了低频噪声和低频触发信号（2MHz以下的低频分量），免除因误触发而造成的波形幌动。 （9）“高频、常态、自动”触发方式开关。用以选择不同的触发方式，以适应不同的被测信号与测试目的。“高频”档，频率甚高时（如高于5MHz），且无足够的幅度使触发稳定时，选该档。此时扫描处于高频触发状态，由示波器自身产生的高频信号（200kHz信号），对被测信号进行同步。不必经常调整电平旋钮，屏幕上即能显示稳定的波形，操作方便，有利于观察高频信号波形。“常态”档，采用来自Y轴或外接触发源的输入信号进行触发扫描，是常用的触发扫描方式。“自动”挡，扫描处于自动状态（与高频触发方式相仿），但不必调整电平旋钮，也能观察到稳定的波形，操作方便，有利于观察较低频率的信号。 （10）“+、－”触发极性开关。在“+”位置时选用触发信号的上升部分，在“－”位置时选用触发信号的下降部分对扫描电路进行触发。  （二）使用步骤 用示波器能观察各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。 下面介绍用示波器观察电信号波形的使用步骤。 1．选择Y轴耦合方式 根据被测信号频率的高低，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC。 2．选择Y轴灵敏度 根据被测信号的大约峰-峰值（如果采用衰减探头，应除以衰减倍数；在耦合方式取DC档时，还要考虑叠加的直流电压值），将Y轴灵敏度选择V/div开关（或Y轴衰减开关）置于适当档级。实际使用中如不需读测电压值，则可适当调节Y轴灵敏度微调（或Y轴增益）旋钮，使屏幕上显现所需要高度的波形。 3．选择触发（或同步）信号来源与极性 通常将触发（或同步）信号极性开关置于“+”或“-”档。 4．选择扫描速度 根据被测信号周期（或频率）的大约值，将X轴扫描速度t/div（或扫描范围）开关置于适当档级。实际使用中如不需读测时间值，则可适当调节扫速t/div微调（或扫描微调）旋钮，使屏幕上显示测试所需周期数的波形。如果需要观察的是信号的边沿部分，则扫速t/div开关应置于最快扫速档。 5．输入被测信号 被测信号由探头衰减后（或由同轴电缆不衰减直接输入，但此时的输入阻抗降低、输入电容增大），通过Y轴输入端输入示波器。  五、示波器使用前的检查：示波器初次使用前或久藏复用时，有必要进行一次能否工作的简单检查和进行扫描电路稳定度、垂直放大电路直流平衡的调整。示波器在进行电压和时间的定量测试时，还必须进行垂直放大电路增益和水平扫描速度的校准。示波器能否正常工作的检查方法、垂直放大电路增益和水平扫描速度的校准方法，由于各种型号示波器的校准信号的幅度、频率等参数不一样，因而检查、校准方法略有差异。 |
