功率器件双脉冲测试原理和方法

时间:2024-11-30 20:06来源: ZTMI致远仪器 作者:ictest8_edit 点击:



功率半导体器件的动态测试中,双脉冲测试是一个典型的测试需求,本文将从双脉冲测试原理、过程、主要测试内容等方面为大家说清双脉冲测试。

双脉冲测试原理

功率半导体器件具有几十种参数来表征其特性,通过参数可以帮助工程师更好地完成产品的设计。功率半导体器件参数综合而言可以分为三大类:

器件最值,包括器件极限工作点相关的参数,如击穿电压、热阻抗、最大耗散功率、最大漏极电流和安全工作区等;

静态参数,包括器件的工作点的电压电流关系,如传递特性、阈值电压、输出特性、导通电阻、二极管导通特性、第三象限导通特性等;

动态特性,包括器件的开关过程、反向恢复过程、栅电荷、结电容等。

三类测试中,以动态特性测试最为复杂,而双脉冲测试主要就是针对器件动态特性进行的。如图1是典型的半桥电路,是一个典型的双脉冲测试电路,电路由被测器件QL、陪测二极管VDH、负载电感L、驱动电压源VBus,脉冲控制信号源VDRV组成。测试过程中通过脉冲控制源VDRV输出脉冲,控制QL进行开断,得到器件在指定电压、电流下的开关特性。

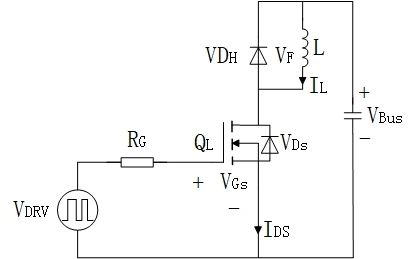

图1  双脉冲测试电路

双脉冲测试信号如图2所示,在t0时刻启动驱动电压源VBus,t0-t2时段为被测器件QL关断信号,t2-t3为导通时段,t3-t4为关断时段,t4-t5为导通时段。t5之后彻底关断器件,并将驱动电压源VBus下电,测试结果。为了更好地理解整个测试过程,我们进一步分解每个过程的电路变化。



图2  双脉冲信号在t0-t2时刻,电路状态如图3所示,电路驱动电压源VBus启动,输出器件QL所需的指定电压Vset,此时由于器件QL还处于短路状态,因此VDS逐渐上升至Vset,回路之中没有电流产生。


图3  t0-t2状态电路

在t2-t3时刻,电路状态如图4所示,由于已经器件QL导通,回路有效,回路中产生电流IL和IDS,由于存在电感L,电流无法突变,因此IL和IDS会逐渐升高至器件QL所需的指定电流Iset,此时VDS为零。



图4  t2-t3状态电路
在t3-t4时刻,电路状态如图5所示,此时器件QL关断,QL回路无效,电流IDS为零,但由于电感电流无法突变,电流IL依旧存在,并通过陪测二极管VDH形成电流IF,此时VDS与Vset电压相等。



图5  t3-t4状态电路

在t4-t5时刻,电路状态如图6所示,此时器件QL再次导通,由于t3-t4时段中电感回路产生的电流IL持续有效,因此在此时间段内,IDS的值将会进一步升高,超出器件QL指定电流Iset,此时VDS再次为零。



图6  t4-t5状态电路

我们将各参数在各时间段的变化绘制在一个坐标图中,如图7所示。整个过程中器件QL经过了两次导通和关断,形成两个脉冲,因此得名双脉冲测试。在双脉冲过程中,t2时刻为导通时刻,t3时刻为关断时刻,记录这个两个时刻过程的VGS、VDS电压、IDS电流波形,就可以对器件开关特性进行分析和评估了。此外t4时刻不仅是器件再次导通时刻,还是陪测二极管VDH反向恢复过程,此时记录电压、电流波形可以分析出器件反向恢复相关特性。



图7  双脉冲测试过程时序

双脉冲测试的项目内容

双脉冲测试主要实现的是功率半导体的动态特性测试,动态特性主要包括开关特性、反向恢复、结电容、栅电荷等几部分,其具体包括的测试项目如表1所示。
表1  双脉冲测试项目内容



双脉冲测试所需硬件组成
如图8所示是双脉冲测试平台结构图,包括测试板、直流电源、辅助电源、信号发生器、示波器、电压探头、电流探头等硬件组成。



图8  双脉冲测试平台结构图

测试板:包括主功率电路、驱动电路、去耦电容、母线电容、对外接口,一般由测试人员自行设计,确保实现所需测试无误,测试板需要根据被测产品不同而进行调整。

直流电源:在双脉冲测试中,为母线电容充电,起到提供母线电压的作用,对其基本要求是其输出电压能够满足测试要求,特别需要考虑电压等级,输出电流能力等。

辅助电源:辅助电源一般用于为驱动电路供电,一般以台式直流源为主。

信号发生器:在双脉冲测试过程中需向驱动电路发生双脉冲信号指令,可以由测试者使用MCU开发板完成,或者选择单独的信号发生器产品亦可。

示波器:双脉冲测试中最重要的设备就是示波器,示波器的选择要充分考虑被测设备的上升时间、频率响应时间,因此对示波器的带宽有一定要求。随着目前功率器件开关频率的上升,示波器的带宽一般要求不小于500MHz。其次为准确测量双脉冲过程中的电压、电流数据,对示波器本身的测量精度、底噪要求会比较高,最好采用高位数ADC的示波器产品。

ZUS系列是致远仪器推出的采用12bit高速ADC,实现最高1GHz测量带宽,并配备了电源分析、智能硬件时序分析、汽车总线分析、以太网眼图、X-Key等功能的高精度示波器,非常使用用于双脉冲测试。

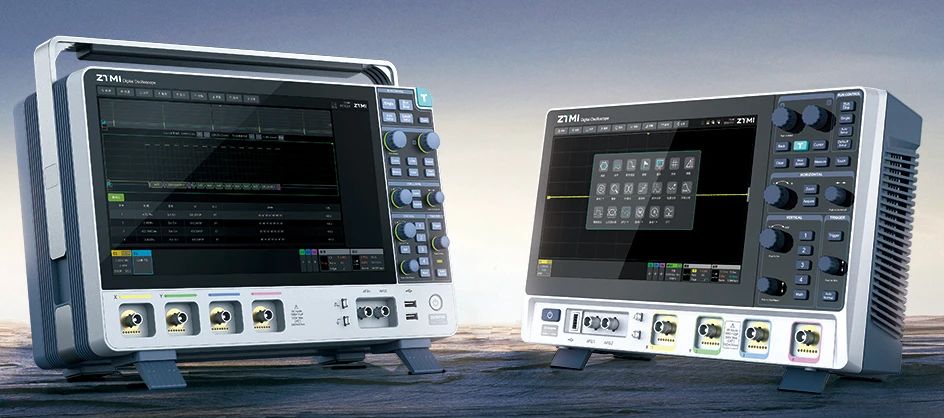

图9  ZUS系列高精度示波器

电压探头:由于功率器件在开关瞬间往往会有较高的电压,因此电压采集一般采用高压差分探头,在双脉冲测试中需要选择带宽足够高、共模抑制比足够大的差分探头,更好的选择是使用光隔离探头。

致远仪器推出的ZOP5035系列光隔离探头,具有超高共模抑制比,最大差分电压测量可达2500V,具备500MHz带宽,非常适合用于双脉冲测试。



图10  ZOP5035光隔离探头

电流探头:双脉冲测试中需要测试电流信号,需要匹配电流探头,与差分探头一样需要考虑电流探头的带宽、量程范围。

致远仪器推出的ZCP系列电流探头,具有量程宽,带宽高,兼容性好等特点。



图11  ZCP系列电流探头

时间偏移校准夹具:因为示波器采用了差分探头和电流探头,而且双脉冲测试中电压、电流频率较高,探头在测试高频信号时会产生一定的延迟。在测试中需要校准探头延时,以消除延时影响。因此需要配套时间偏移夹具进行校准。致远仪器提供的ZDF1000校准夹具支持LARGE LOOP/SMALL LOOP工作模式,可以输出12KHz方波信号用于探头校准。

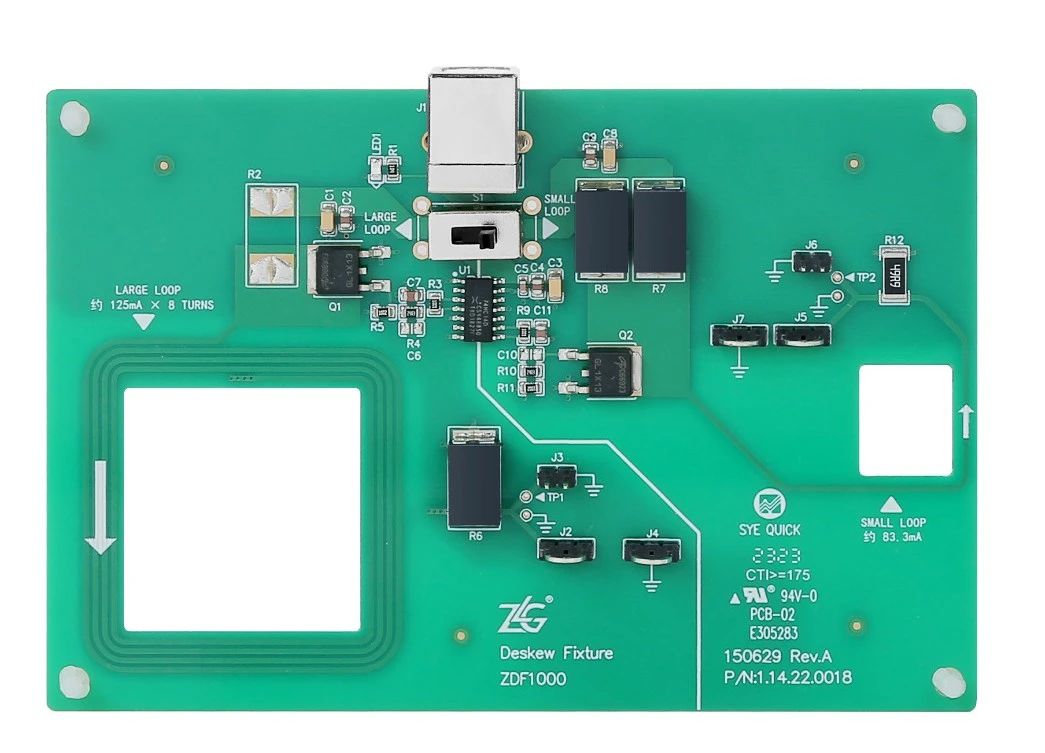

图12  ZDF1000校准夹具

随着行业测试需求的提升,致远仪器将立足行业需求,不断推出新的测试方案,为行业发展提供助力。
