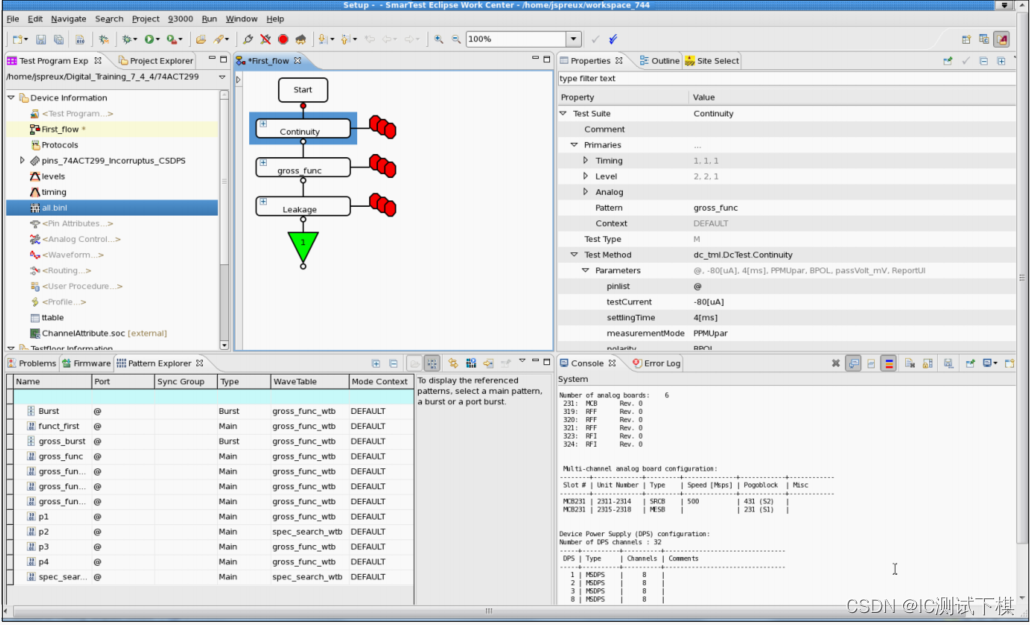

 文章介绍了V93k这种高级ATE机台，用于半导体测试，具备高速、多功能、高可靠性和灵活性等特点。硬件包括测试头、板卡等，软件基于Linux但易用。DPS64和PS1600是两种重要的板卡资源，Smartest是其软件系统，包含EWC、testflow等多个方面。 摘要由CSDN通过智能技术生成 1.入芯片测试行业已经接近两年,想要系统的把知识罗列起来,便于之后的学习以及回顾,遂开始 93k机台学习指南 1 了解93k机台 1.1什么是93k机台？ 1.93k是一种ATE机台,ATE是自动测试设备（Automatic Test Equipment）的缩写，是一种用于测试电子元器件、集成电路、电路板和系统的设备。ATE可以自动执行测试程序，对被测试物品进行电性能、功能性能、可靠性等多方面的测试和分析，以确保产品的质量和性能符合要求。ATE通常由测试仪器、测试程序、测试夹具和控制软件等组成。V93000是一种比较高端的半导体测试平台，由美国公司Advantest开发。V93000机台具有高度的可靠性、灵活性和可扩展性，可以满足不同客户的测试需求。它是半导体行业中最受欢迎的测试平台之一。 1.2 93k机台有哪些特点？ 高速测试：V93000可以实现高达100GHz的测试速度，能够满足高速、高精度的测试需求。 多功能测试：V93000支持多种测试模式，包括数字、模拟、射频、混合信号等多种测试模式，能够满足不同类型芯片的测试需求。 高可靠性：V93000采用了先进的测试技术和可靠的测试方法，能够保证测试结果的准确性和可靠性。 灵活性：V93000具有高度的灵活性，可以根据不同的测试需求进行定制化配置，同时还支持多种测试接口和测试方案。 易于操作：V93000采用了直观的用户界面和易于操作的软件，使得测试人员可以快速上手并进行测试。 2学习93k机台的基础知识 2.1 93k机台的硬件结构 主要有测试头,测试板卡,控制器,测试床,电源和冷却系统,不过对于ATE开发工程师来说,只需要掌握机台的板卡资源.V93K大概可分为四个系列,分别是L S C A,它们的可扩展性有区别,像测试工厂基本上是C系列以上,设计公司或者实验室做调试基本上以A系列为主. DPS64是电源板卡,93K的电源板卡有很多,比如DPS128,AVI64,PVI8,FVI16等等,这里主要简单的介绍公司实验室中用的DPS64 顾名思义,DPS64有64个DPS资源,HC:-2,5V到+7V,HV:-6V到15V  2.11 PS1600介绍 PS1600板卡是IO资源板卡,与胜达克的DIGI板卡,Chrome的MXLPC类似 速率理论上可达1600Mbit/s,PS1600具有8个channel module ,每个module有16个资源(128个IO资源,128个PPMU) 支持HV 最高13.5V 可做AVG 通道 2.12 DPS64介绍 2.2 93k机台的软件系统 93k的软件操作系统基于Linux系统,但是保留的Windows操作的逻辑,使测试开发人员更容易上手,93k机台的软件系统称之为"smartest" 文件结构  如图所示,在创建完一个device之后,你的project里面的文件如上图,可以在对应的文件夹里面修改开发,也可以使用smartest开发. smartest内容比较多,下一篇较详细的介绍一下. 包括 1.EWC介绍 2.testflow建立 3.pin configuration建立 4.level建立 5.timming建立 6.pattern导入 7.testable(分bin)建立  |
