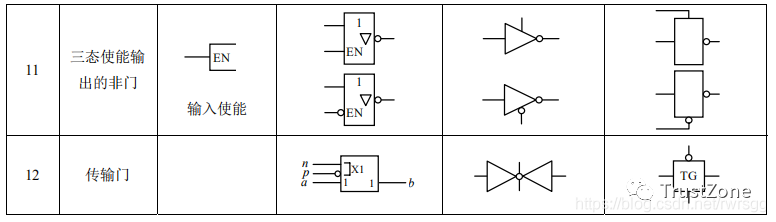

 前言数字IC设计中为什么要避免锁存器(Latches)？上学时，老师说判断语句要把条件写全，不然会生成锁存器，做项目时又说多比特寄存器信号的赋值一定要加if条件，不让出现else的赋值。就很矛盾，本文主要讲下什么是锁存器，什么情况下会出现锁存器，以及锁存器的危害。 基本逻辑门电路图形符号   零、锁存器，D触发器和寄存器的关系与区别前言数字IC设计里，常会出现锁存器，D触发器和寄存器，很多人（比如我）老傻傻分不清，搞不懂他们的区别是什么。这篇博客主要解释锁存器，D触发器和寄存器的工作原理以及他们的关系和区别。一、锁存器锁存器(Latch)是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态【1】。换句话说，如果一个模块的只有在特定电平的作用下，才会将输入信息更新到他的输出引脚，否则该模块的输出将保持不变，那么这个模块就可以被看成是一个锁存器。举个例子：  二、锁存器构建D触发器 如图是一个D触发器的示意图，当CLK输入一个上升沿时，D端的输入被传输到Q。而CLK未输入上升沿时，Q保持不变。  如图所示，当CLK = 0时，Q1=D；当CLK=1时，Q=Q1；也就是说，当CLK上升沿来临时，D信号被传输到Q端，因此这两个锁存器组成了一个D触发器； 三、什么是寄存器？寄存器，是集成电路中非常重要的一种存储单元，通常由触发器组成，寄存器是有限存贮容量的高速存贮部件，它们可用来暂存指令、数据和地址【2】。也就是说，拥有缓存数据功能的，都可以被称为寄存器，而寄存器常被用于CPU中，因此属于边沿信号敏感器件。D触发器具有缓存数据的功能，当CLK输入上升沿时，D被传输到Q，之后Q将在CLK下一个上升沿到来前保持不变。因此D触发器可以作为寄存器使用，即（D触发器∈寄存器），锁存器状态的变化和特定电平有关（高电平和低电平），而寄存器的状态变化往往需要边沿信号（上升沿和下降沿），因此锁存器$\notin$寄存器，由于两个锁存器可以构建一个边沿信号敏感的触发器（如上节所示），因此锁存器可以搭建寄存器。 四、总结• 锁存器为电平敏感器件，而D触发器和寄存器为边沿信号敏感器件；• 两个锁存器可以搭建一个D触发器； • D触发器属于寄存器； 一、什么是锁存器？锁存器(Latch)是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态【1】。换句话说，如果一个模块的只有在特定电平的作用下，才会将输入信息更新到他的输出引脚，否则该模块的输出将保持不变，那么这个模块就可以被看成是一个锁存器。 常见的S-R寄存器的结构如下所示：  真值表为 由于S，R为00时，可以使输出Q保持不变，从而达到用组合逻辑来实现存储的目的；  二、什么情况下会出现锁存器？时序逻辑由于寄存器的存在，因此不需要锁存器来存储数据；而组合逻辑的条件未给全时则会出现锁存器；always@(*) if(vld) a = b; 这时由于没有写vld为0的情况，因此不会例化成二选一的选择器，而是会例化出锁存器，达到当vld为0时，保持数据不变的存储功能； 三、为什么要避免出现锁存器？锁存器有以下缺点：• 不能异步复位，在上电后处于不确定的状态。 • 锁存器会使静态时序分析变得非常复杂； • 如果是FPGA上的搭建电路的话，由于FPGA中基本的单元是由查找表和触发器组成的，若生成锁存器反而需要更多的资源； • 锁存器对毛刺敏感，会造成电路的不稳定 |
