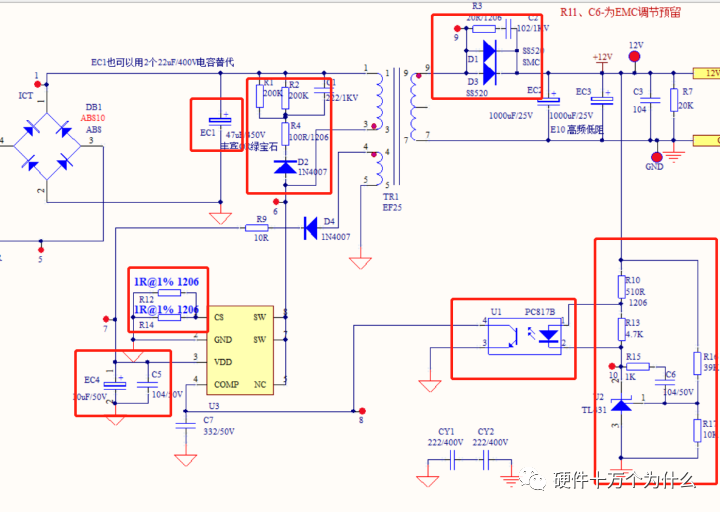

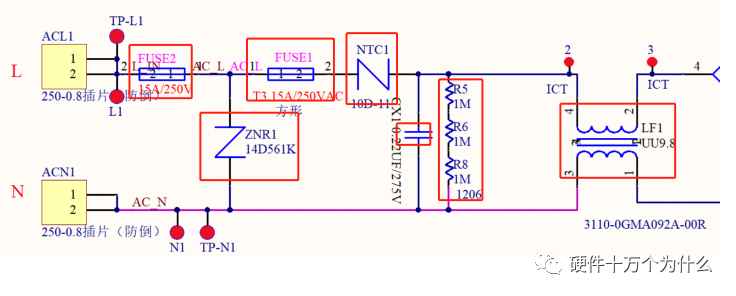

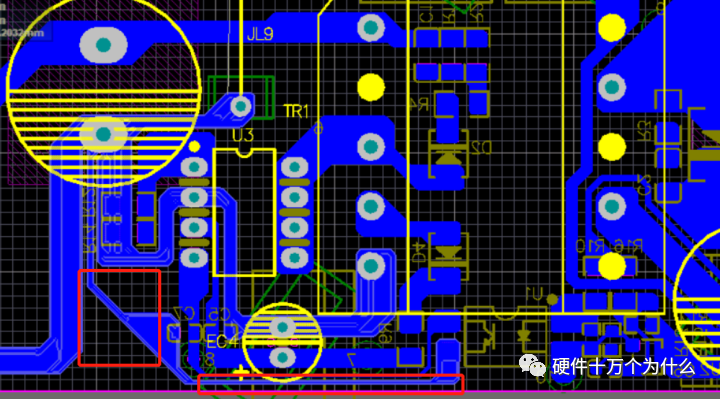

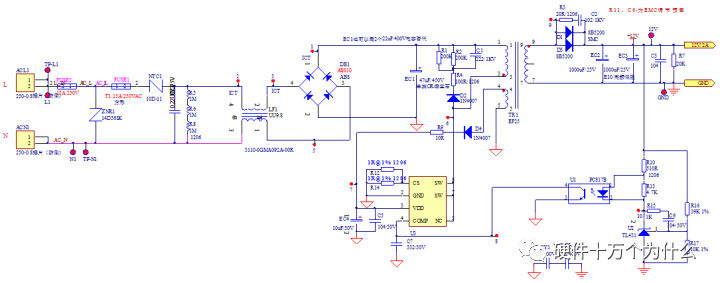

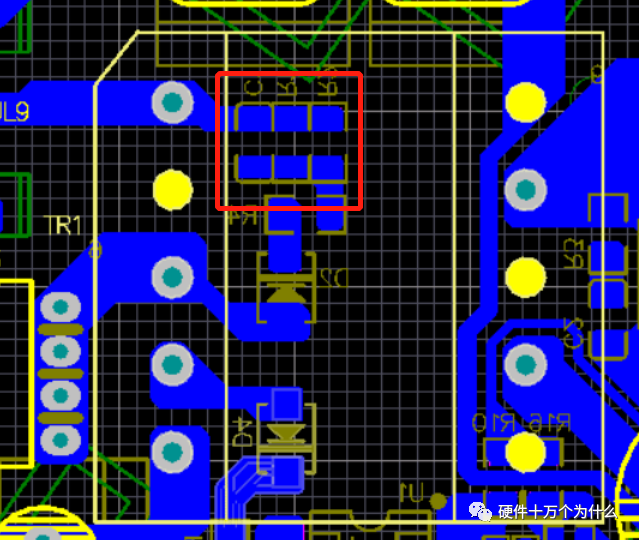

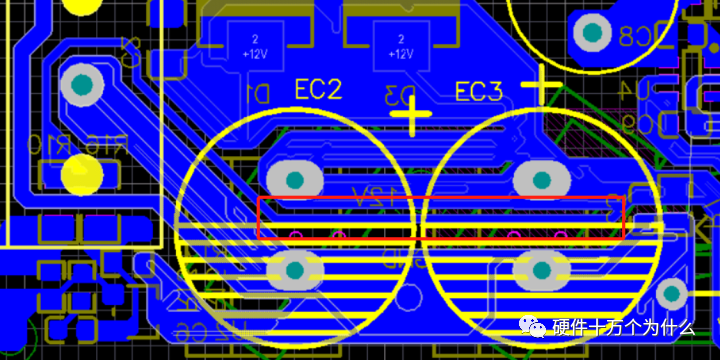

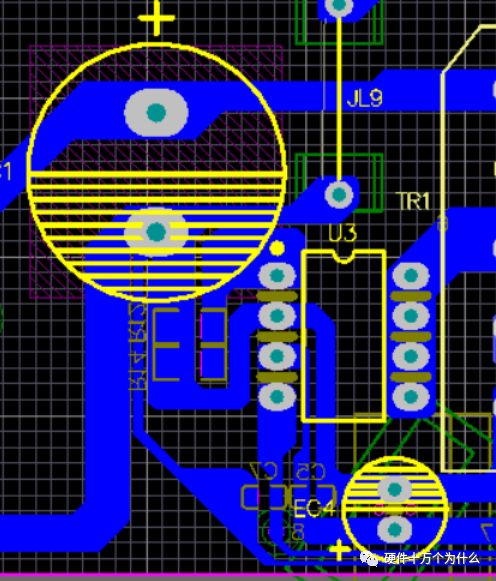

对于开关电源的PCB布局及走线是一个很重要的环节，不是说原理图是正确的后续的工作就没有了，其实原理图设计的完成只能证明电路原理上是正确的，并不能说明按照这个原理图所设计出的电路板能正常工作，因为PCB合理布局及走线会很大程度上影响电路的正常工作，例如PCB布局不合理，首先会表现出来的就是电路的抗干扰能力差，并且对外辐射能力强。对于走大电流的开关电源而言，PCB布局不合理会造成电路板发热很严重。所以说PCB布局及走线在开关电源的设计中占据很大一部分。对于走高速信号的PCB板更是如此。对于开关电源的布局走线的规则有很多，大体上可归结为为大功率元件放在顶层，贴片放在底层；高电压线以及大电流走线的线宽要达到要求，最好是以敷铜的形式；功率环路和反馈环路要小且两者最好要有一定间距；元件之间要有一定的间隔，元件到PCB边缘要有一定的间隔；芯片供电引脚上并联的电容要尽量靠近芯片电源引脚等等。以下就本次设计的PCB布局走线的一点建议。对于反激变换器而言，有几个点在布局布线的时候需要注意，例如输入电路部分、变压器部分、电源芯片部分、反馈环路部分。对于输入电路部分而言，输入滤波器元件要布在一个区域且元件之间留有一些间隙，走线尽量走较宽的线或者直接走铜箔。变压器部分是电磁干扰的一个重要干扰源，尽量让变压器靠近整流桥后的储能电容，同时走线也尽量宽，从储能电容到变压器再到主开关管最后在回到储能电容这个回路要小，敏感线路的走线尽量离这个回路要远。电源芯片部分的关注点是芯片的电源引脚要并联一个贴片电容到芯片的地引脚，这个贴片电容的放置位置要靠近芯片的电源管脚，要是由于某些原因不能靠近放置在芯片管脚，也可以放置在芯片电源管脚的背面。反馈环路部分的布局布线，主要关注的还是走线环路以及与大电流线的间距问题。反馈环路上面走的信号都是重要的信号，这些信号去控制电源管理芯片的输出PWM波的占空比来调节输出的稳定。如果反馈环路上的信号受到了干扰，那么势必会影响输出的稳定。反馈环路的走线要远离与变压器相连的走线，也要远离主开关管，要是电路板上还有大电流的走线或者高速信号的走线，反馈信号的走线也要远离这些走线。反馈环路的走线大致可以分为TL431部分的走线以及光耦部分的次级走线，TL431是取出反馈信号，光耦的次级将反馈信号反应到电源管理芯片。其中特别是光耦次级到电源芯片走线的这个环路要小。
