PCB是怎么生产出来的?流程讲解!

时间:2023-03-06 09:43来源:硬件攻城狮 作者:ictest8_deit 点击:

1.PCB=芯板+铜皮(线路)+PP粘合(半固化片)

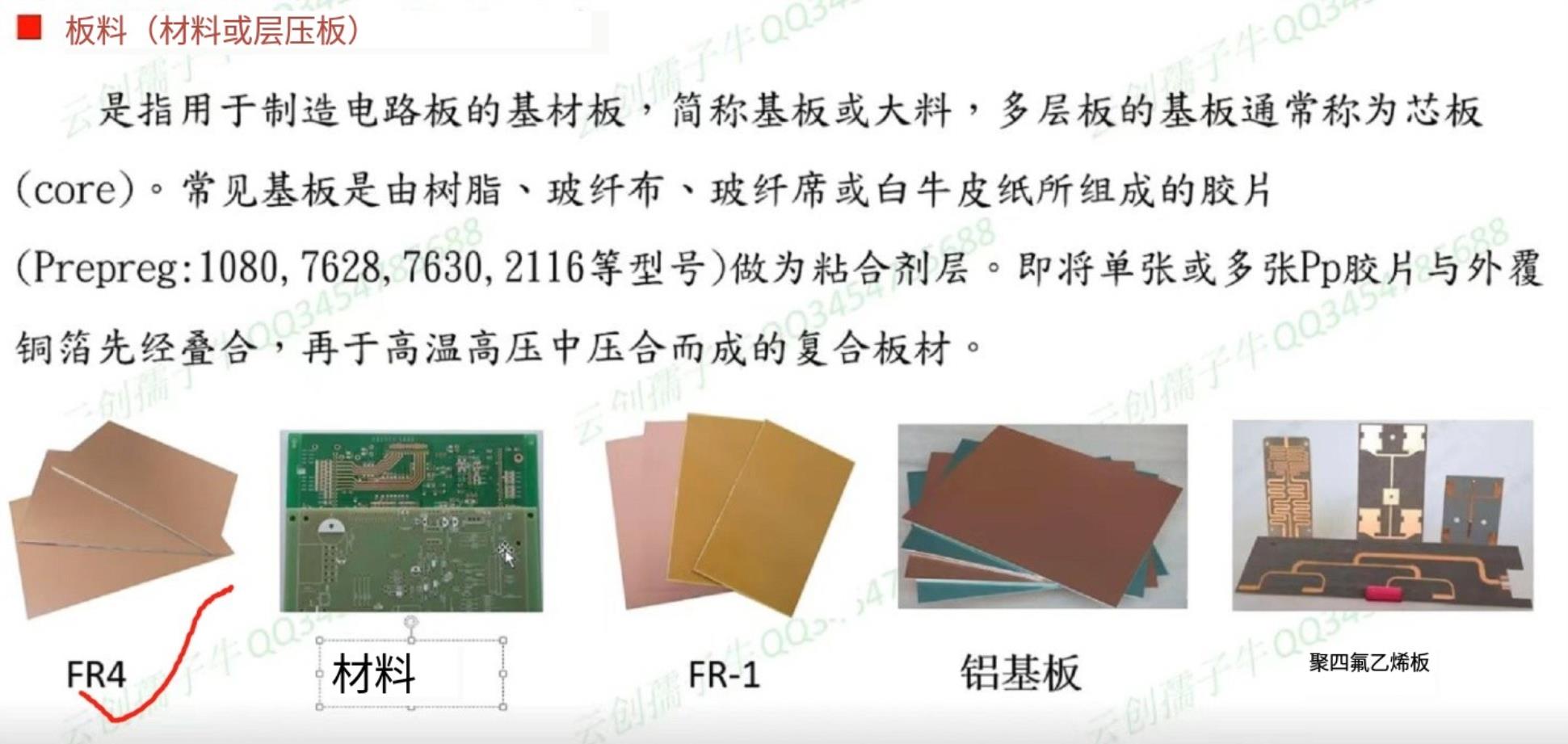

芯板

PCB元素

2.普通多面板

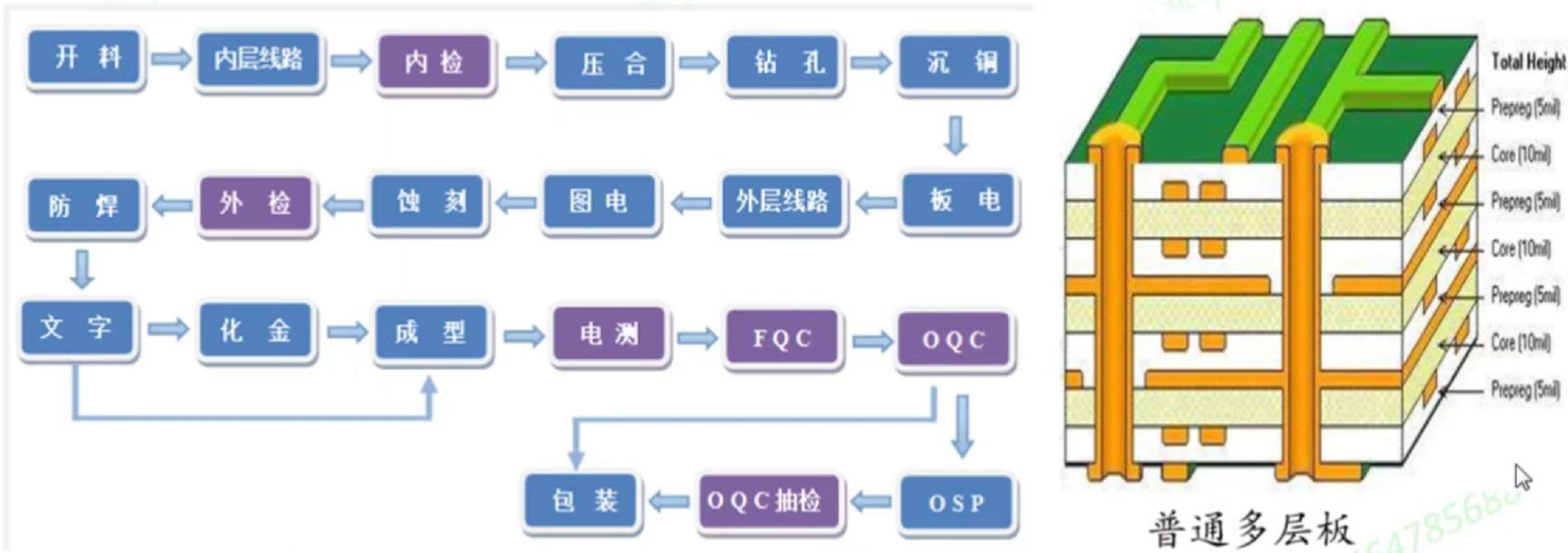

普通多面板生产流程——基本流程图

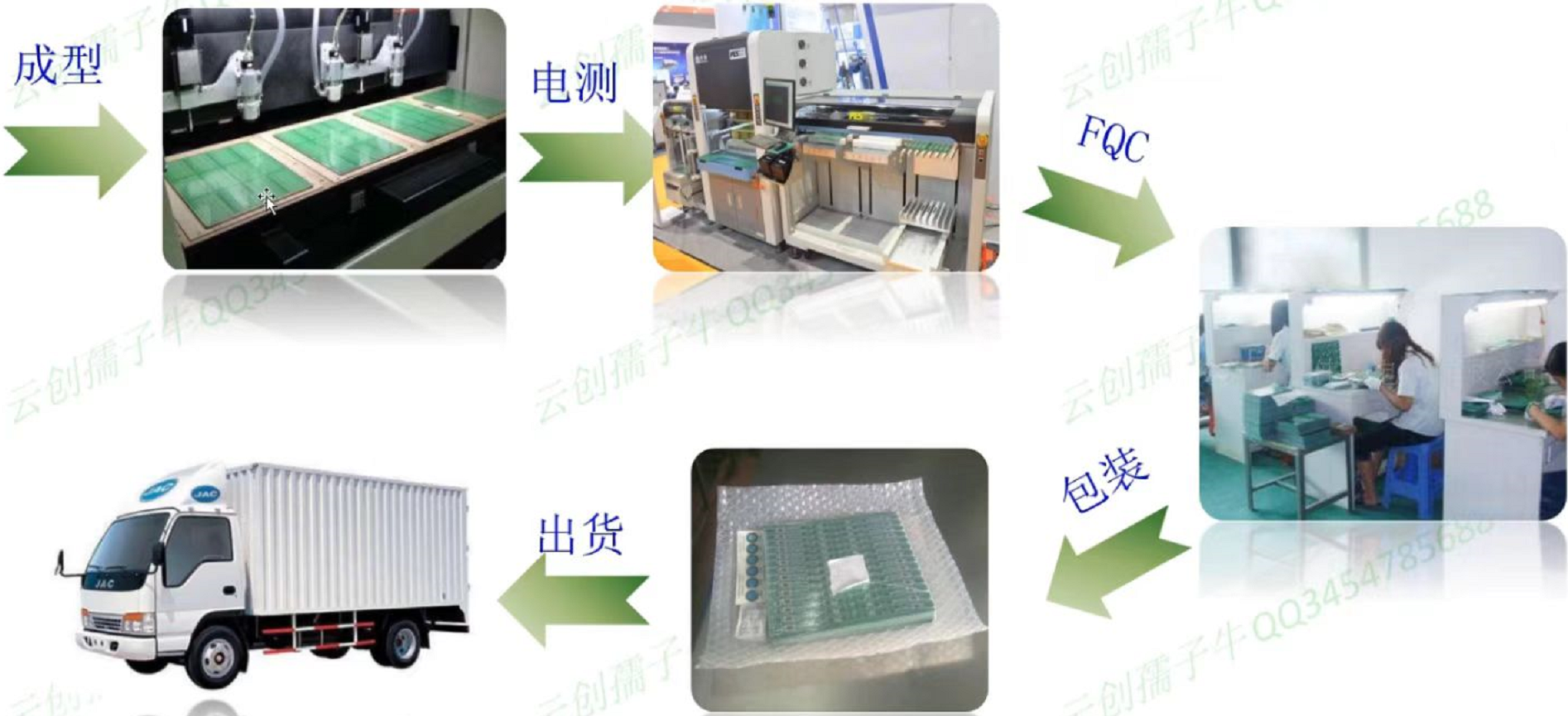

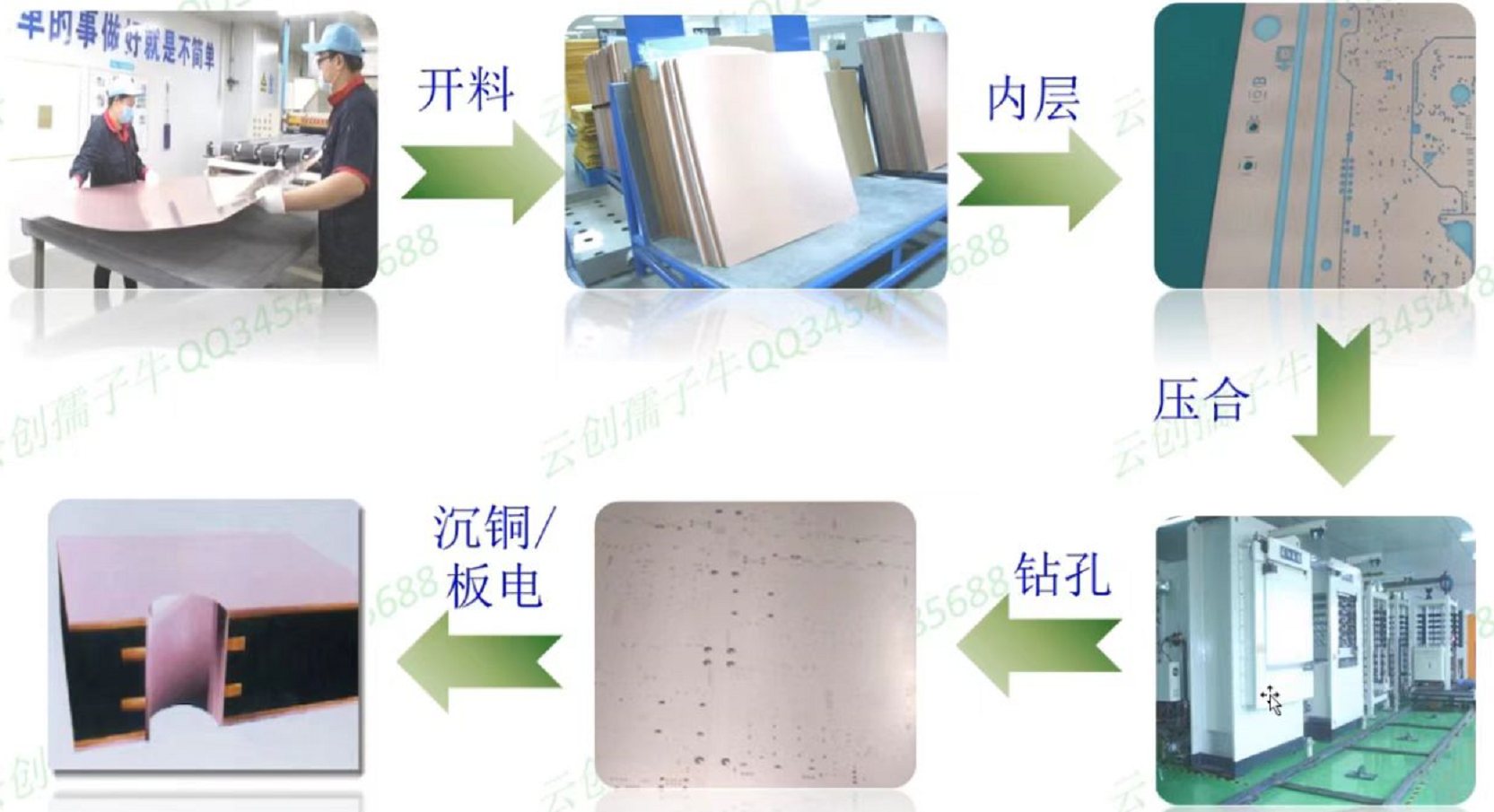

普通多面板生产流程——实物图
3.HDI

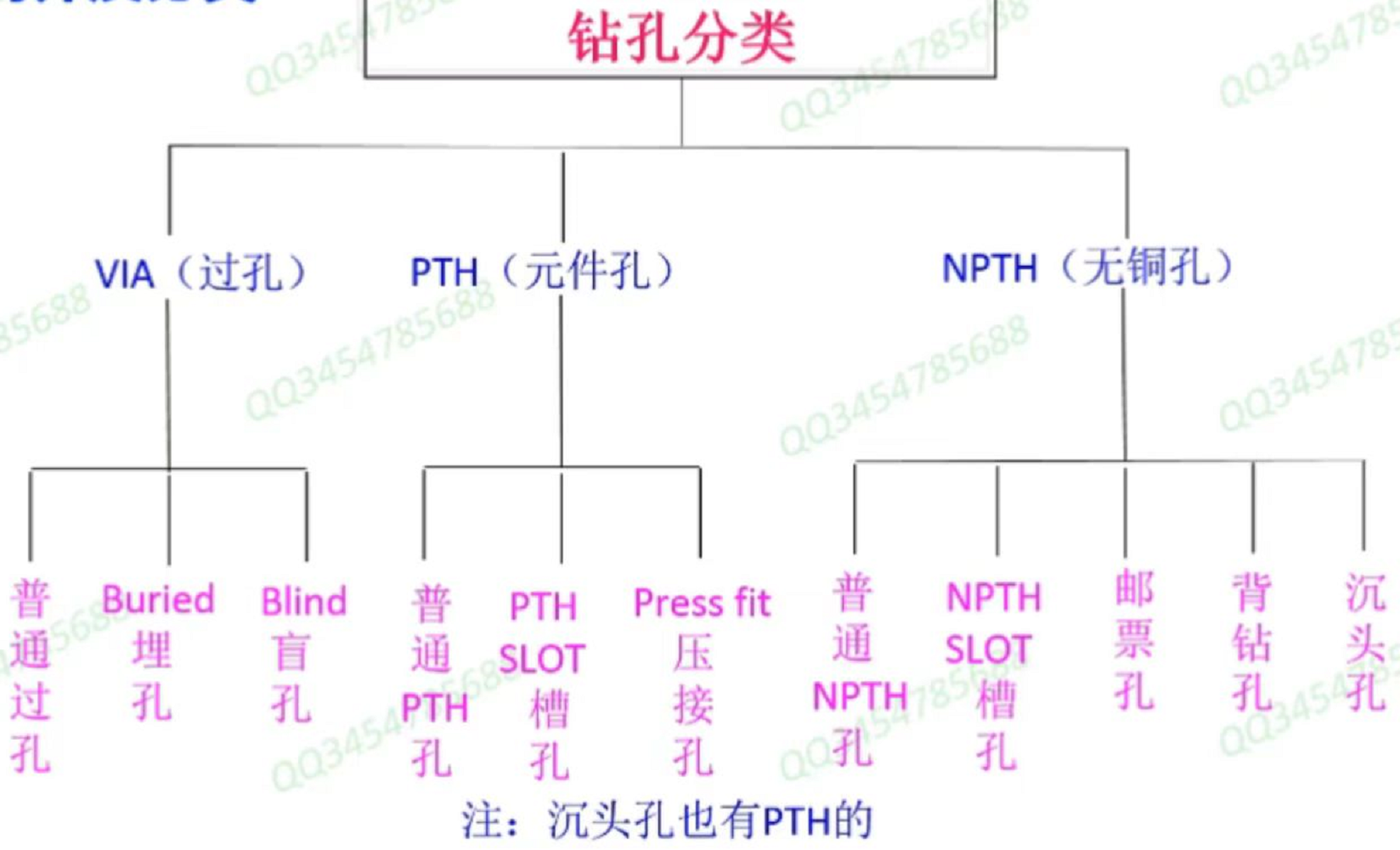

HDI板基础1——钻孔

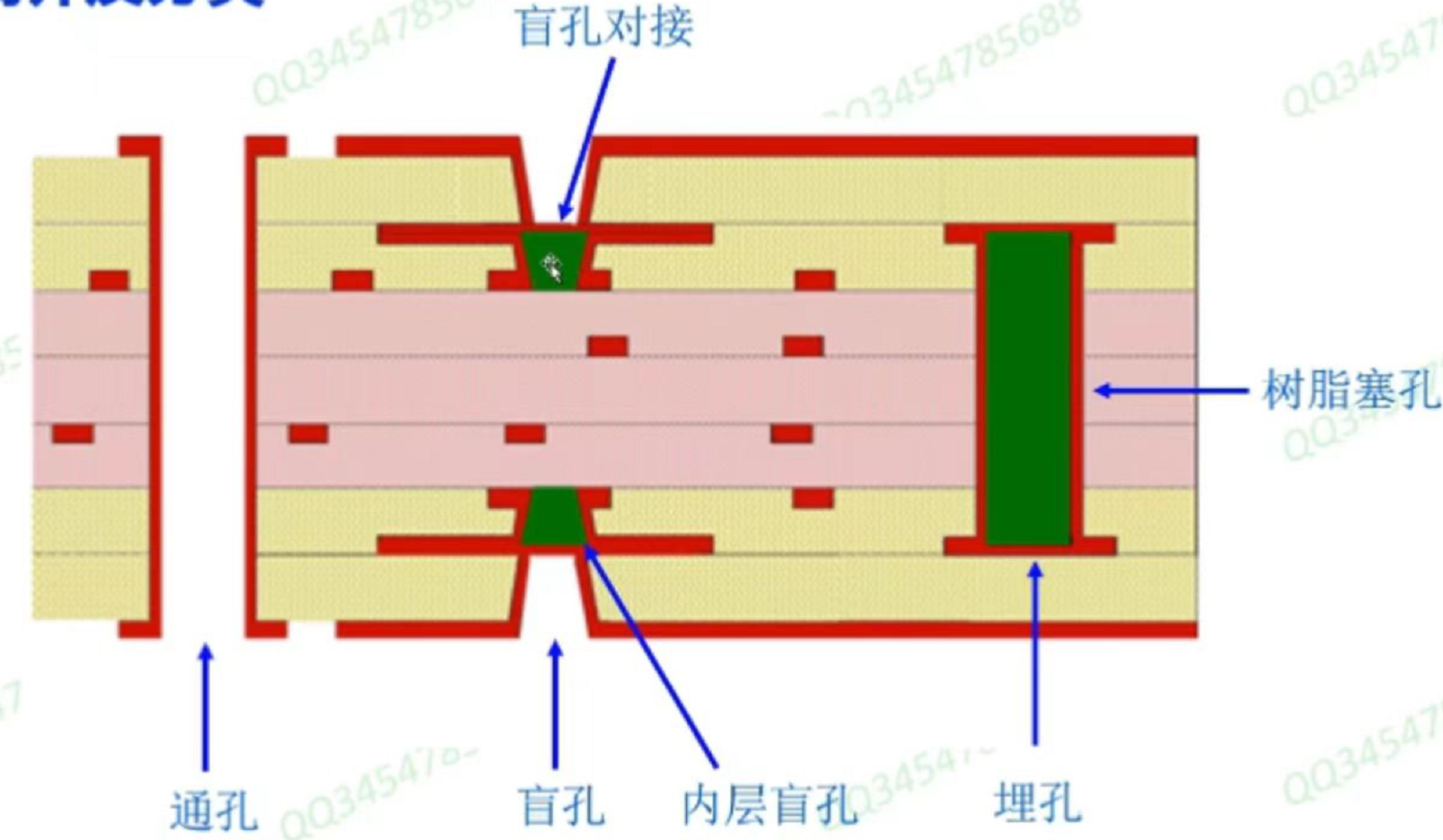

HDI板基础2——盲埋孔定义
HDI板生产流程

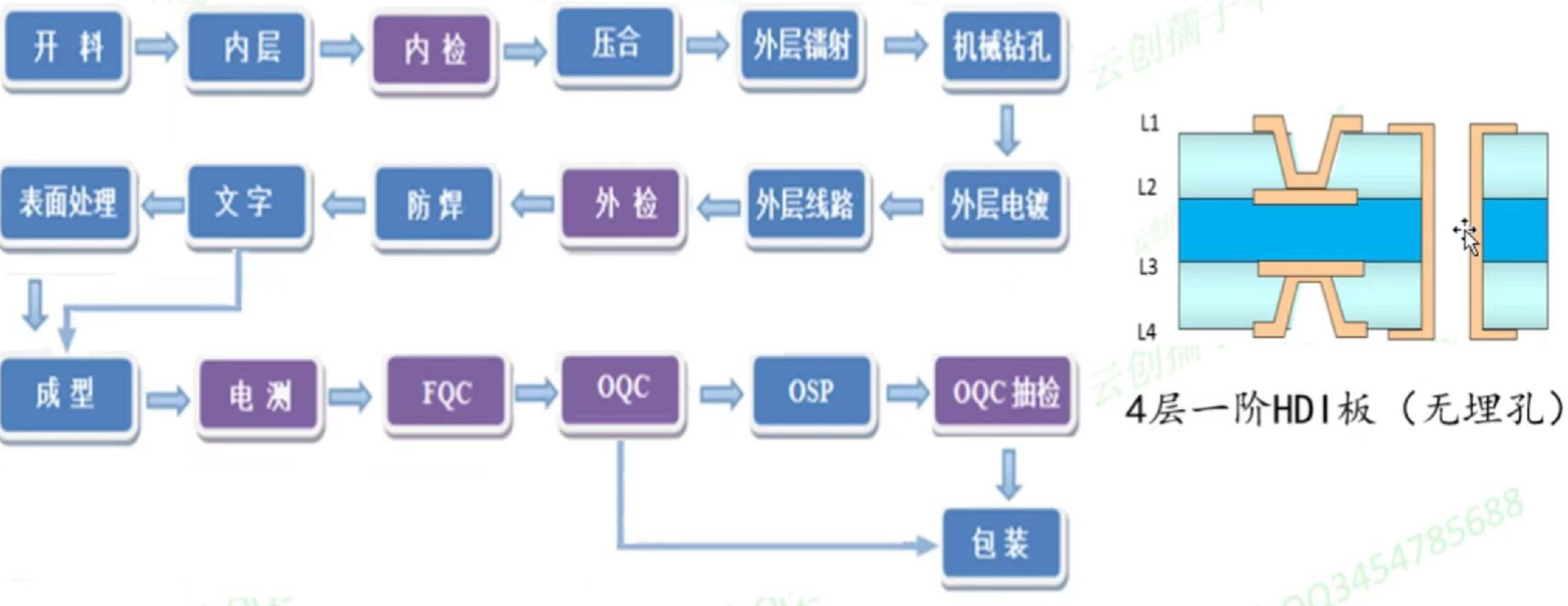

(1)四层一阶HDI板(无埋孔):

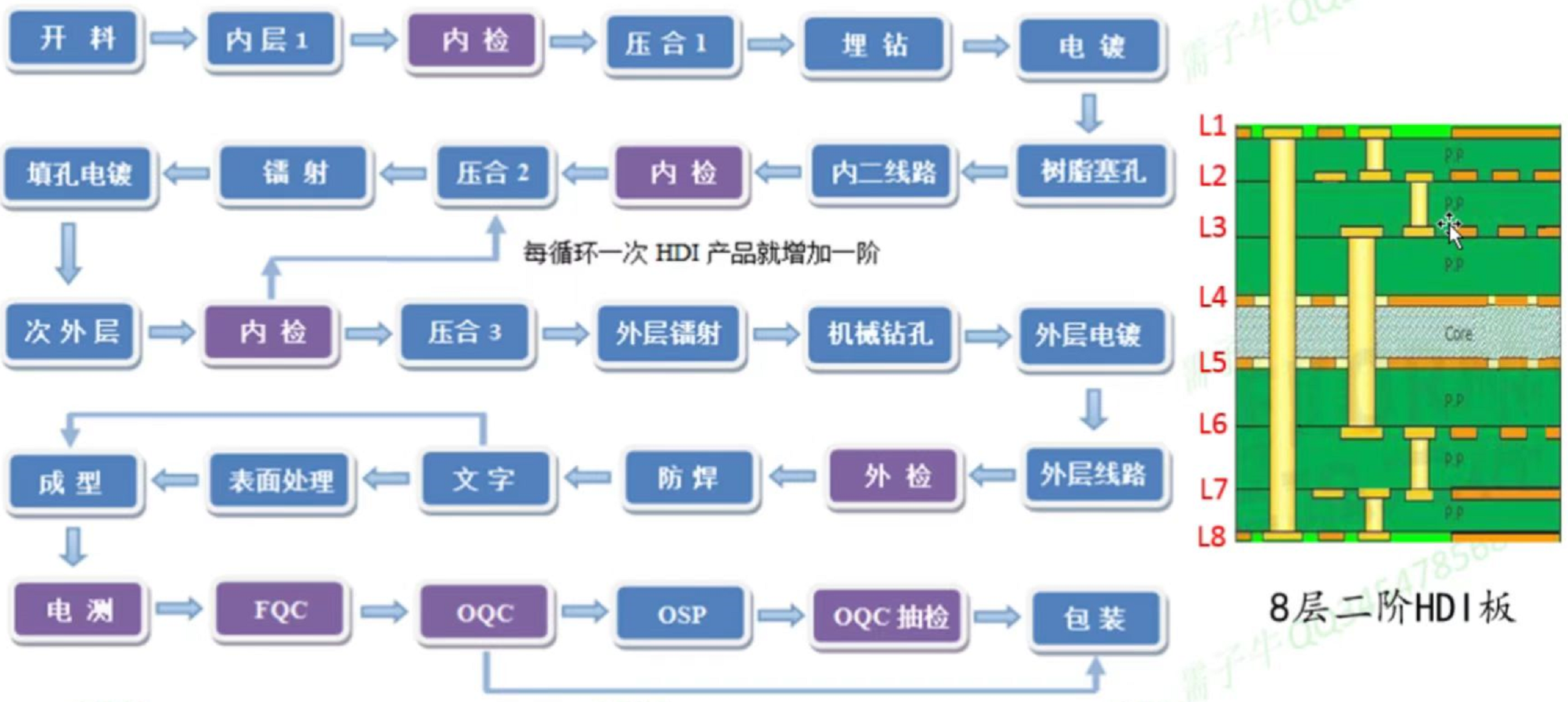

(2)八层二阶HDI板:

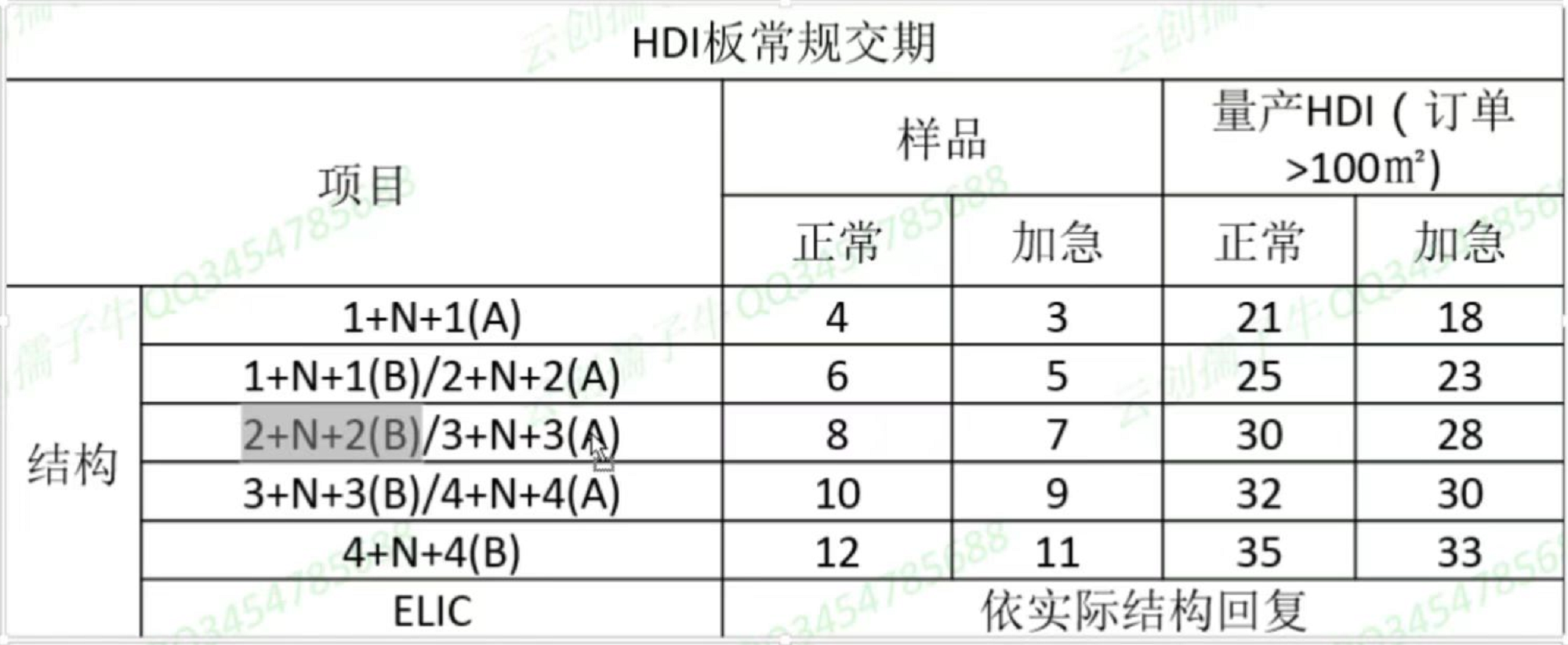

HDI板一般交期:


PS:阶数的计算方法:

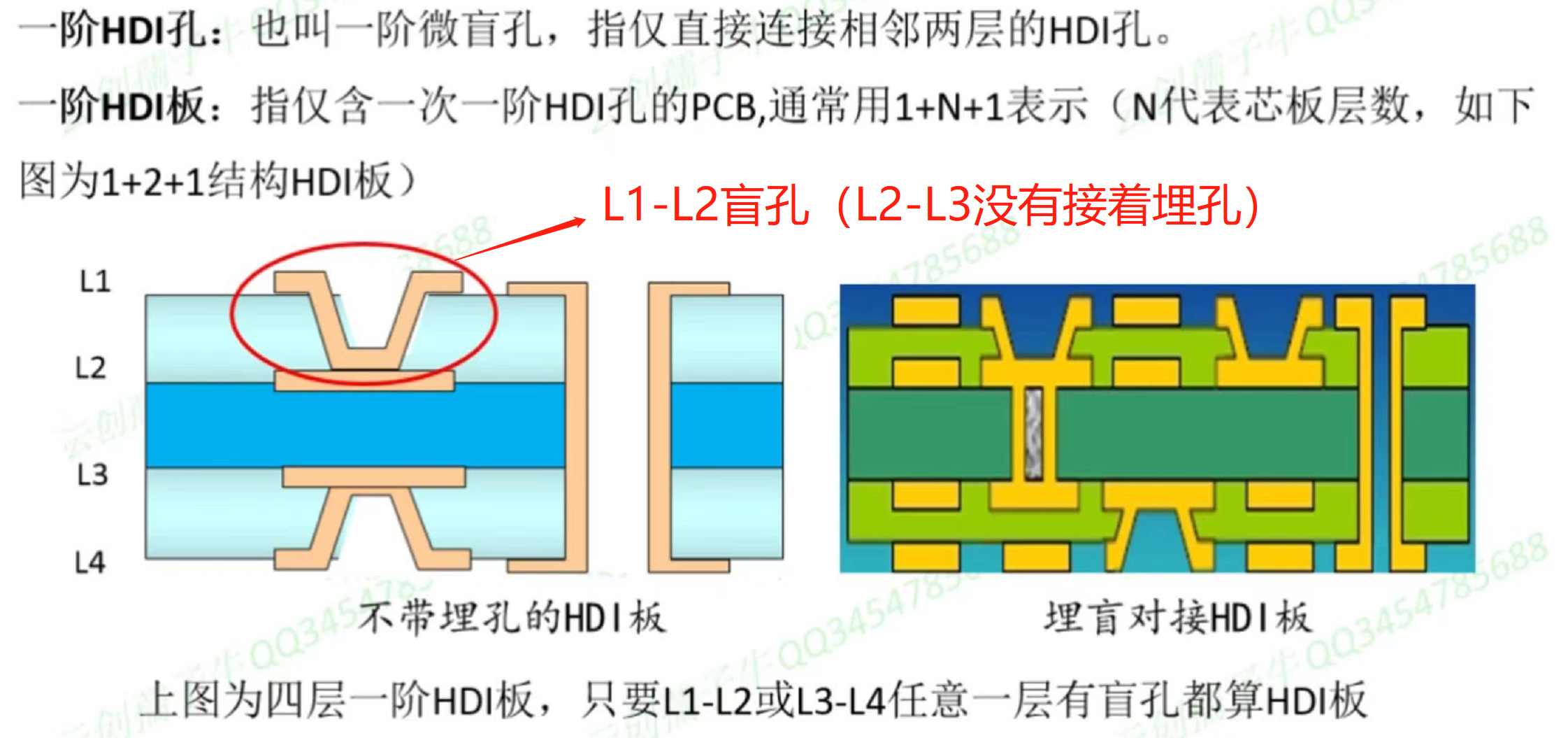

(1)一阶:

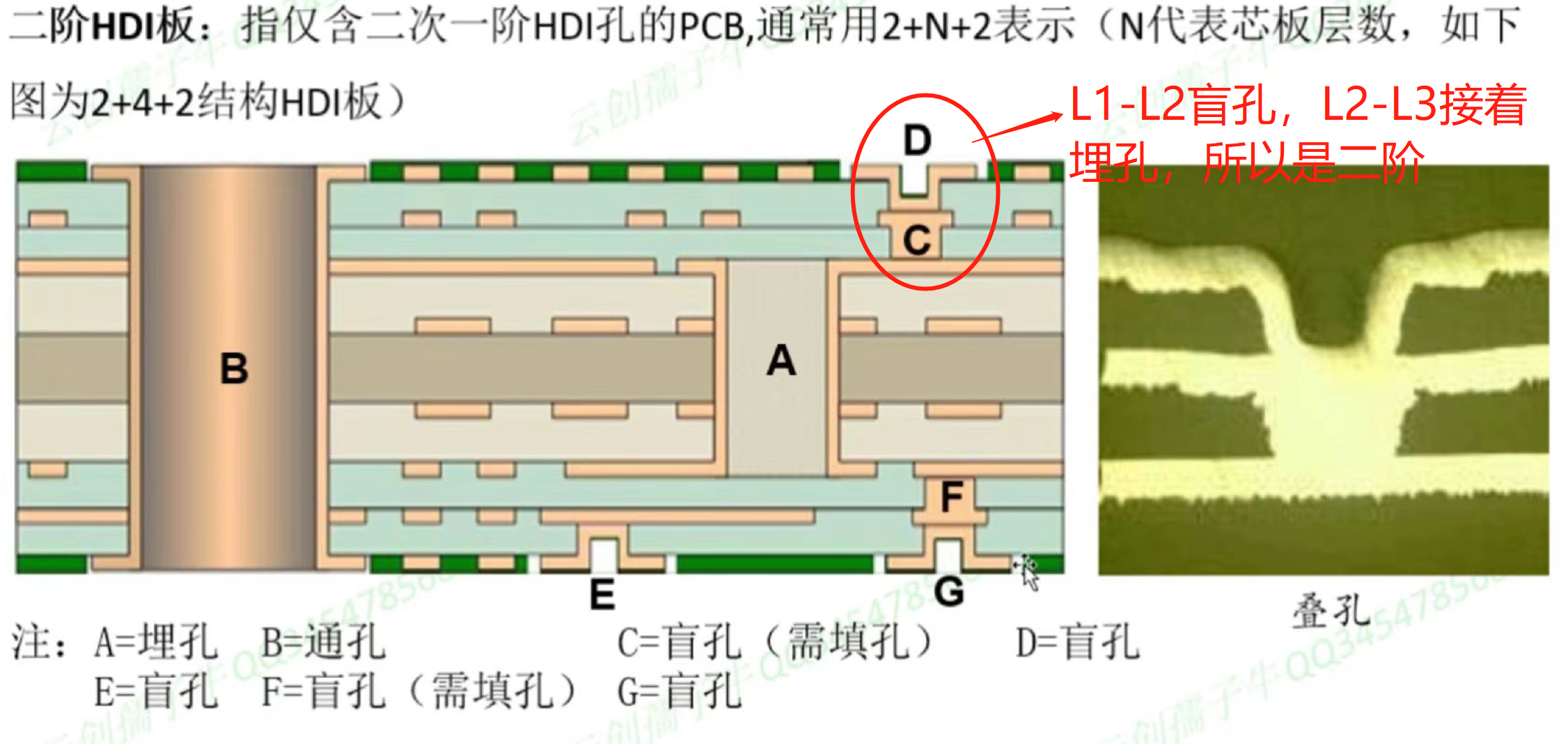

(2)二阶:
