TI的开关电源基础培训资料
时间:
2023-02-24 11:26
来源:
硬件十万个为什么
作者:
ictest8_edit
点击:
次

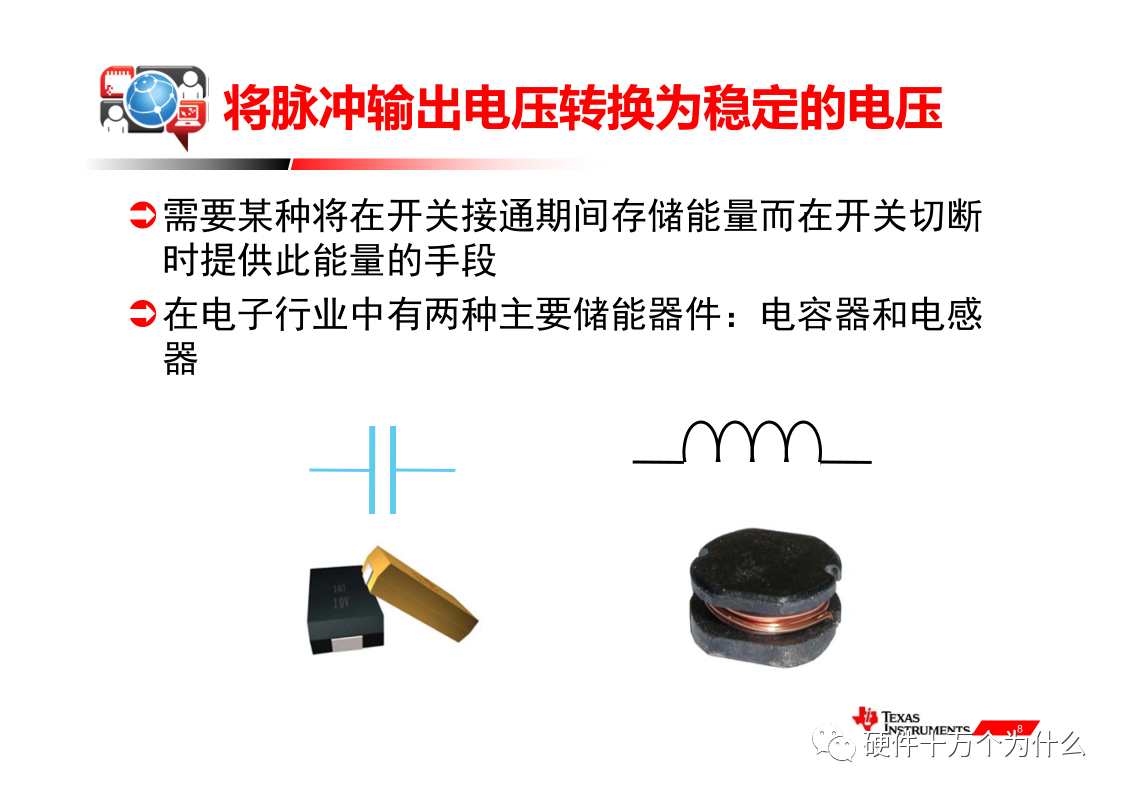

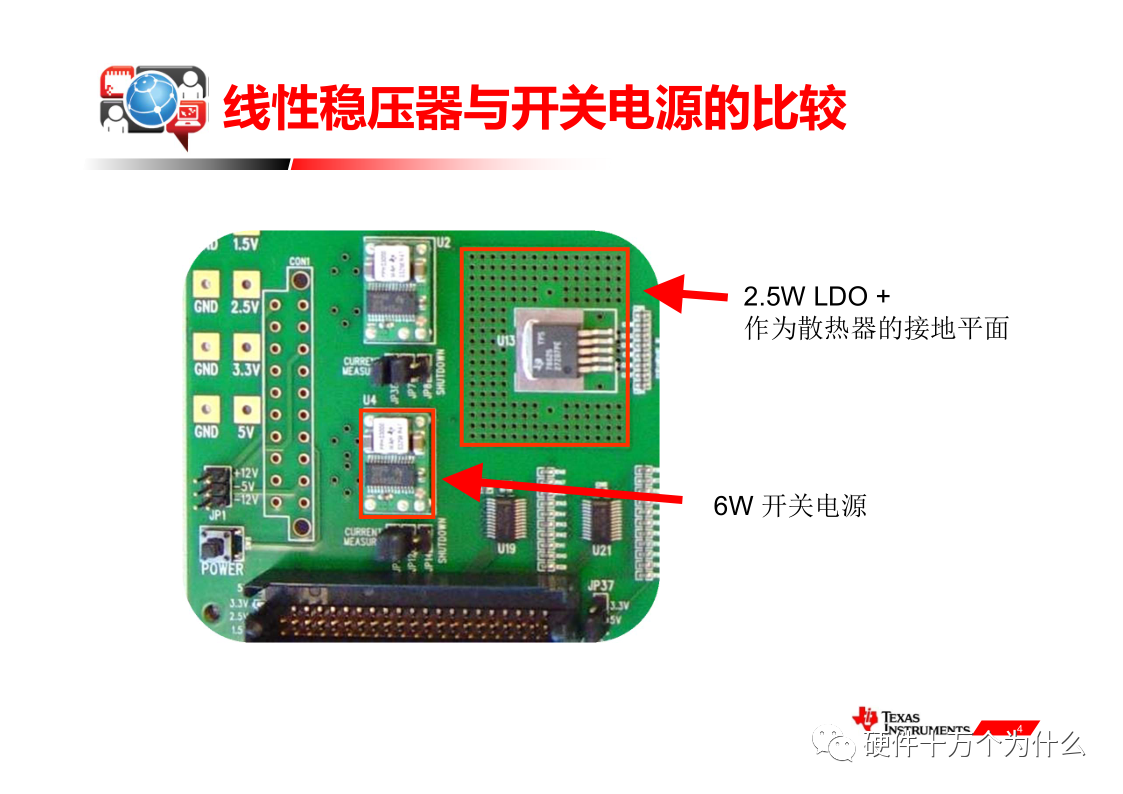

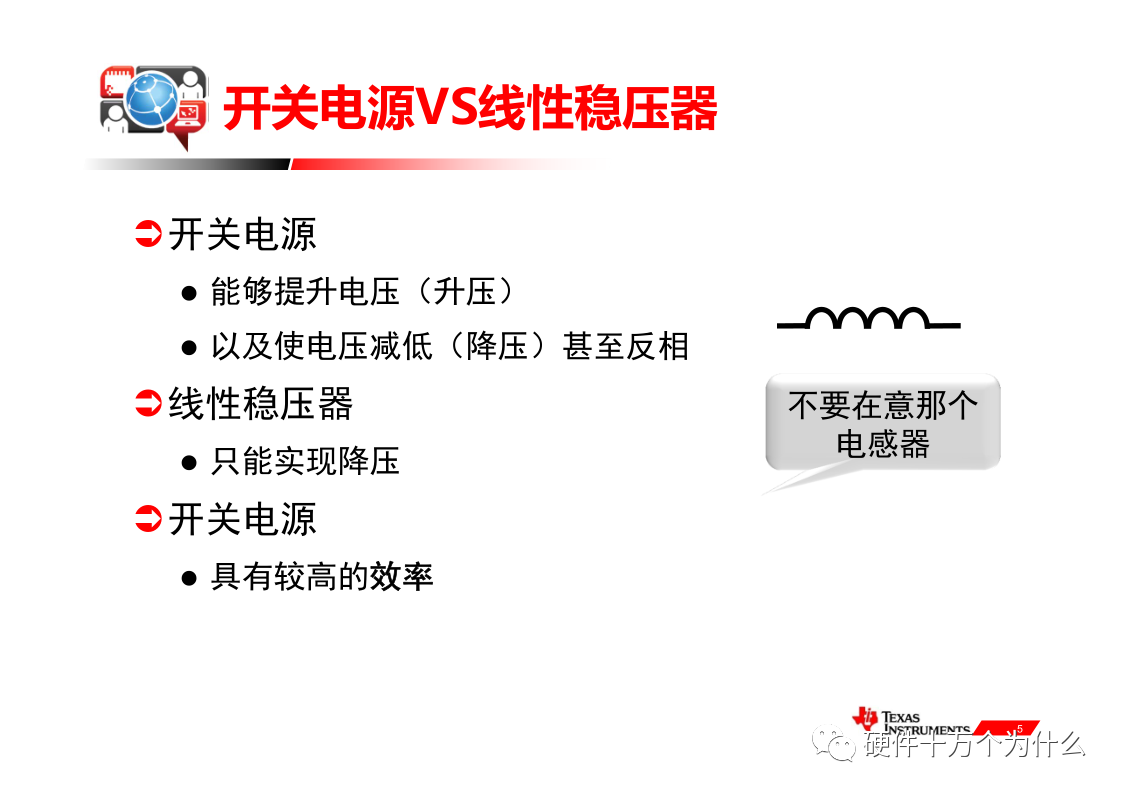

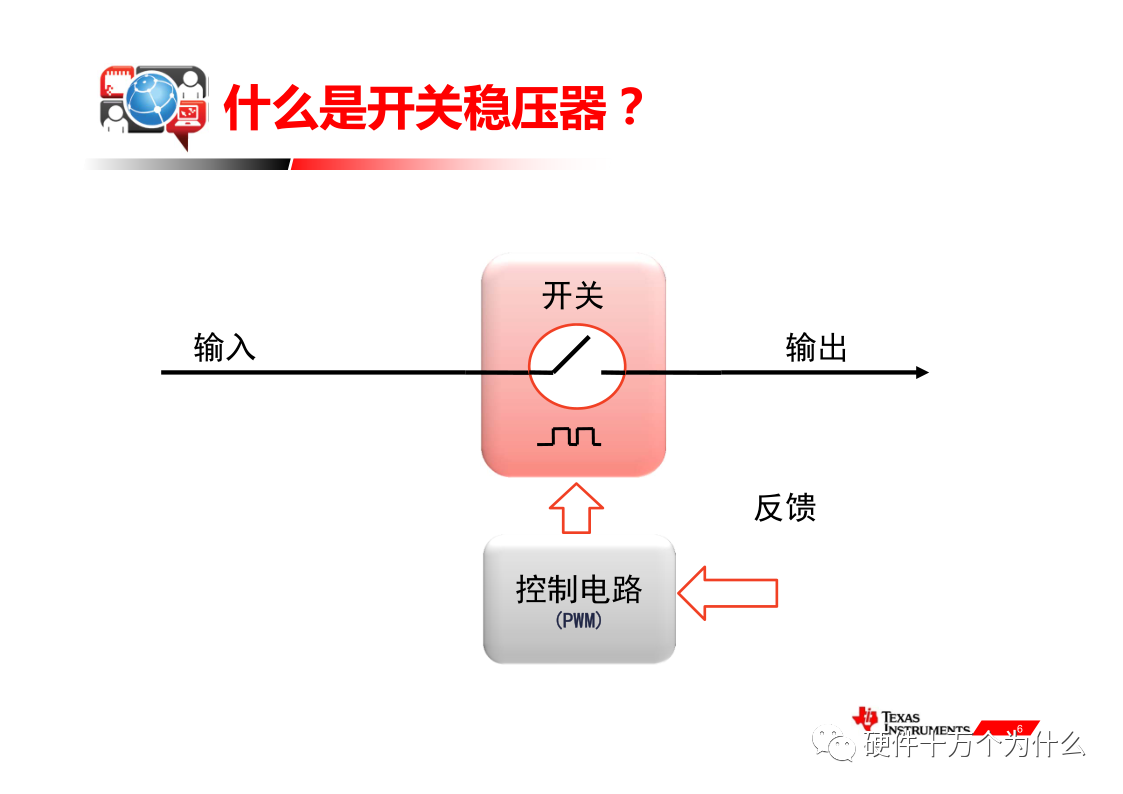

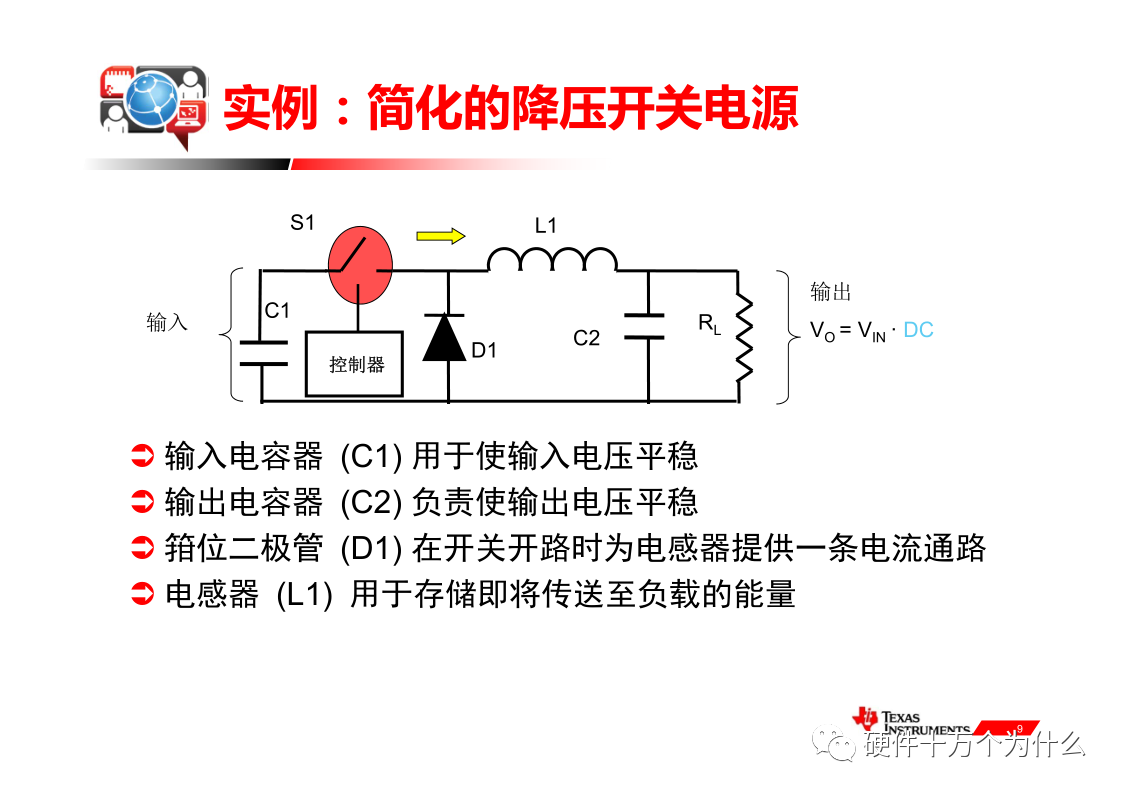

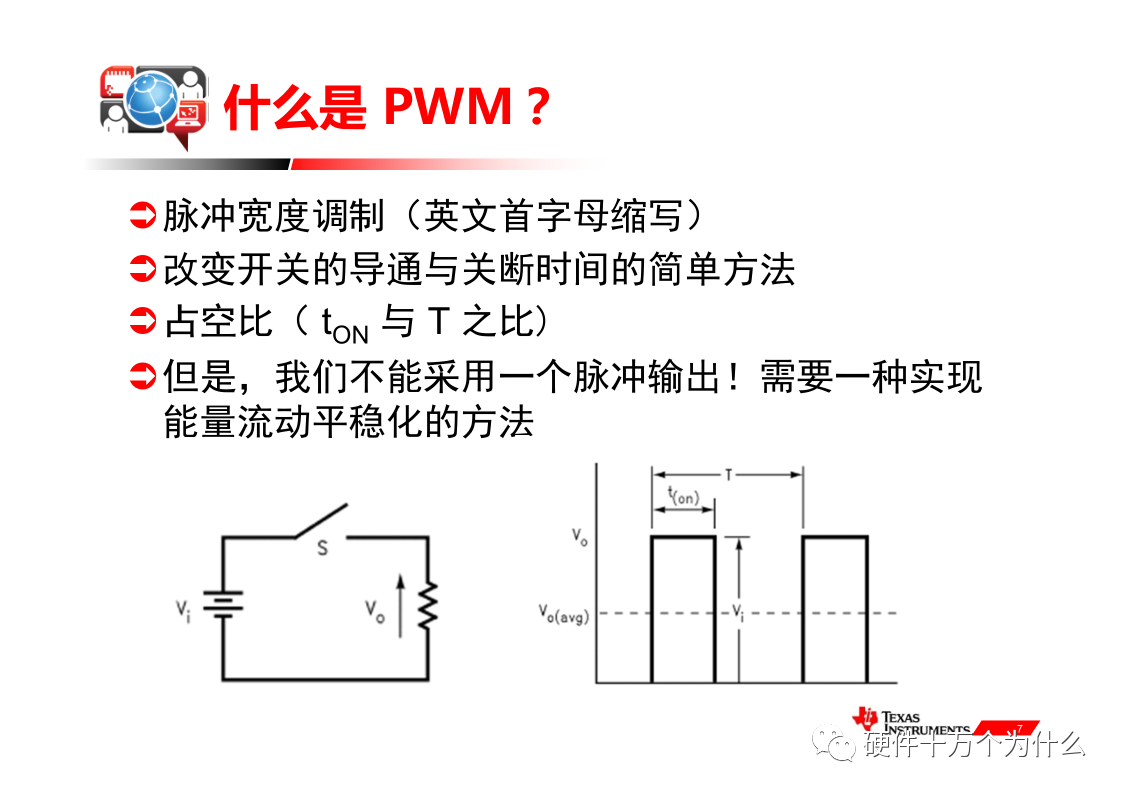

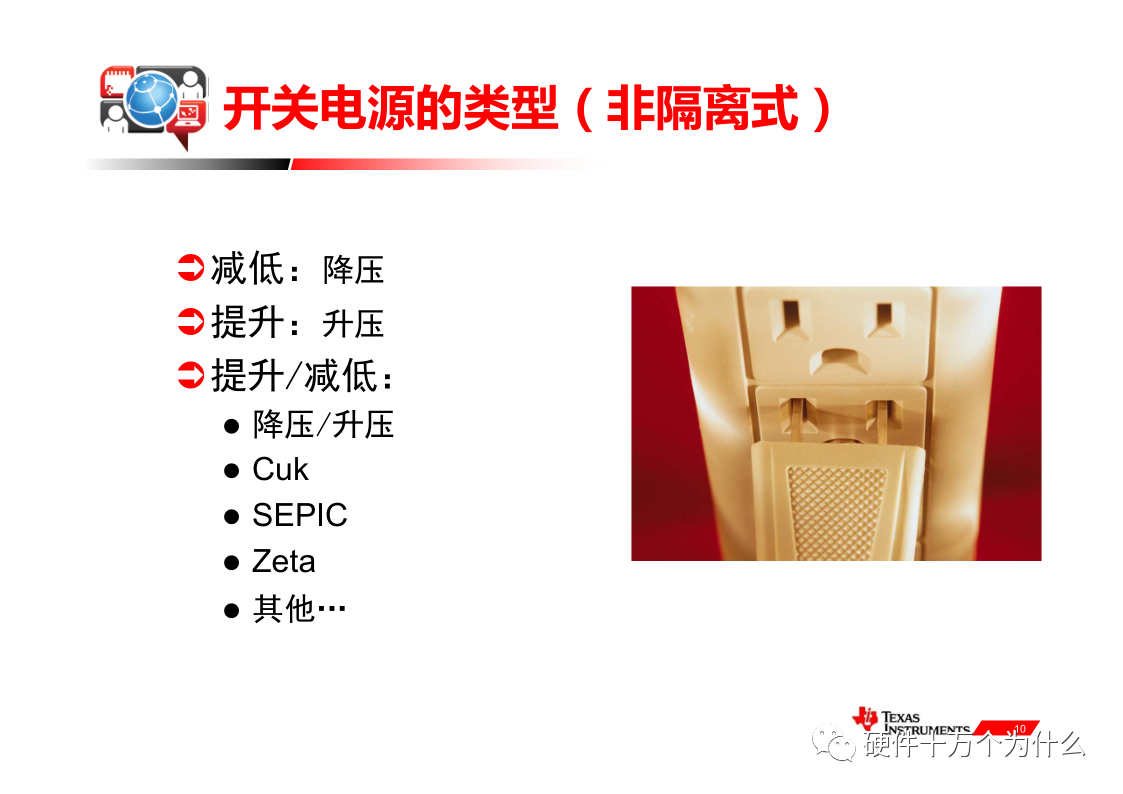

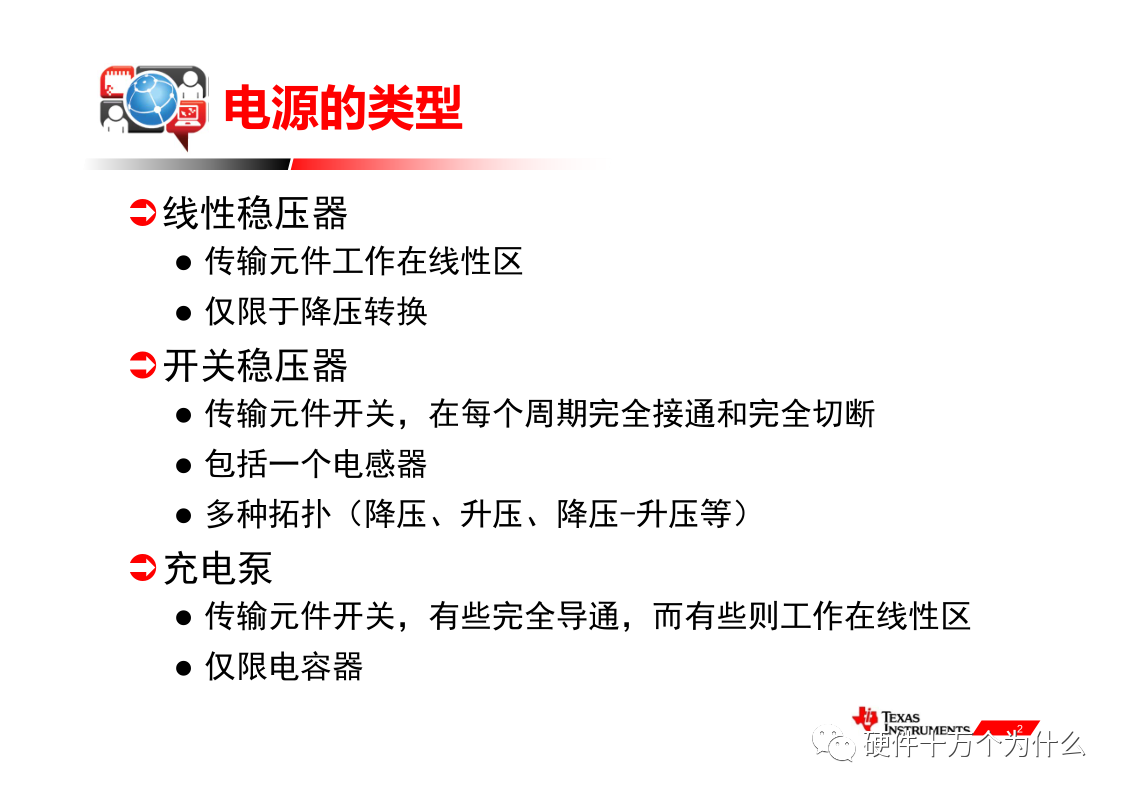

共6页:
上一页
1
2
3
4
5
6
下一页
顶一下
(0)
0%
踩一下
(0)
0%
