本章先简单介绍芯片的生产测试。

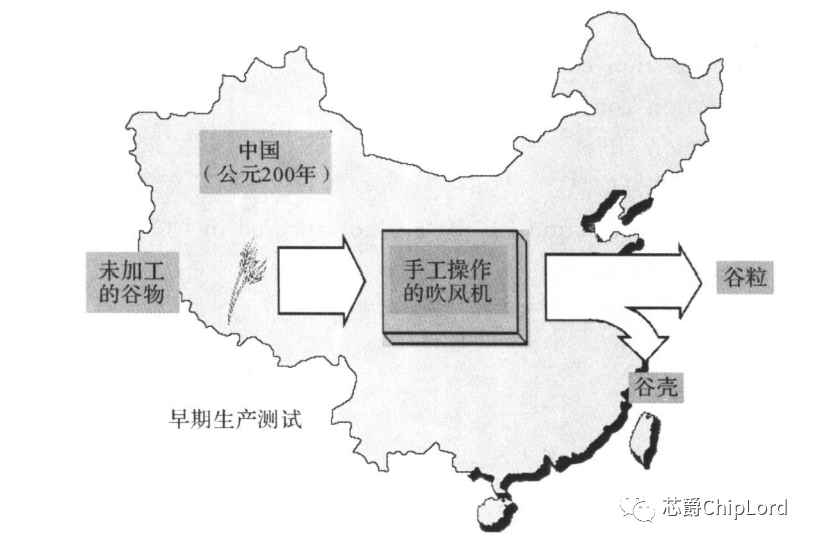

在古代，我们的祖先就掌握了测试技术，例如农民发明吹风机测试稻谷，把饱满的谷粒和谷壳分离开来，这就是早期的测试机器。

生产测试的目的是把好的物品和有瑕疵的物品分离出来，集成电路行业，测试的目标是把功能正确的芯片和有瑕疵的芯片分离出来，保证客户使用的是功能完整的芯片。

按照摩尔定律，集成电路的规模每两年翻一番，设计的规模越来越大，工艺尺寸越来越小。随着电路的集成度越来越高，生产测试的成本也越来越高。为了降低测试成本和难度，提高芯片的质量和良品率，需要为芯片进行可测性设计(design for test)，简称DFT。

可测性设计是在芯片设计过程中保证功能的前提下，加入特殊的测试结构，芯片制造完成后进行DFT测试，如果在制造或者封装的过程中有瑕疵，芯片不能正常工作，通过DFT测试可以筛选出这种芯片。可测性设计与设计验证不同，设计验证是通过对设计的分析，排除设计中的错误，确保该设计符合其技术规范，保证设计与要求一致。
芯片制造和封装过程中的测试可以大致分为如下三类：

Wafer Acceptance Test(WAT)

Wafer Sort(CP)

Final Test(FT)

其中WAT测试和DFT没有关系，主要是用来检测FAB的制造工艺是否有问题，它并没有测试芯片，而是测试die和die之间的scribe line上面的特殊结构。

CP是测试晶圆上的每颗die，实际上，只有通过CP测试的die才会进行封装，而未通过测试的die会被淘汰。

FT测试是die封装以后的测试，如果没有异常，才会到客户那里。

可测性设计具体是什么呢？

为了使芯片方便测试，在设计中额外的增加或者修改某些逻辑，增加输入，输出端口，但是这种设计不会改变芯片的功能。

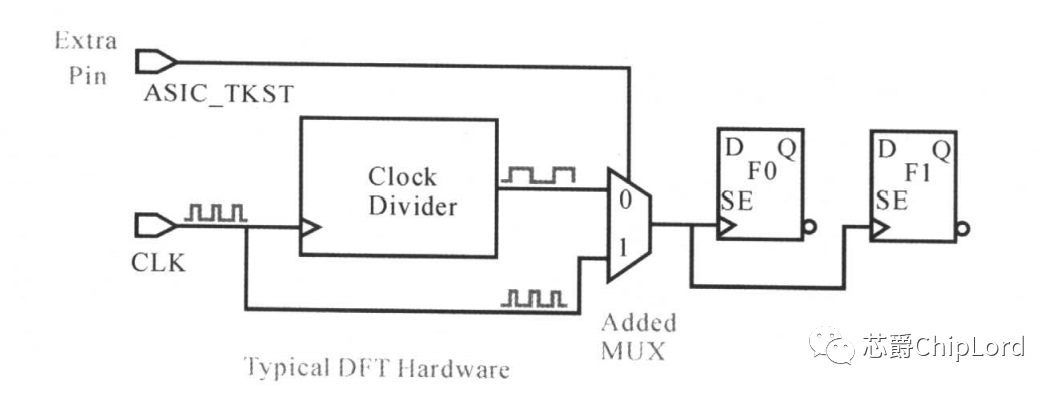

如下图所示：DFT就是增加额外的输入端口(ASIC_TKST)，在设计中加入MUX，使寄存器F0，F1的时钟引脚在测试过程中可以直接由输入时钟端口CLK控制。

可测性设计内容丰富，主要分为四大类：后面会详细介绍。

Scan Chain

Boundar Scan

MBIST

ATPG

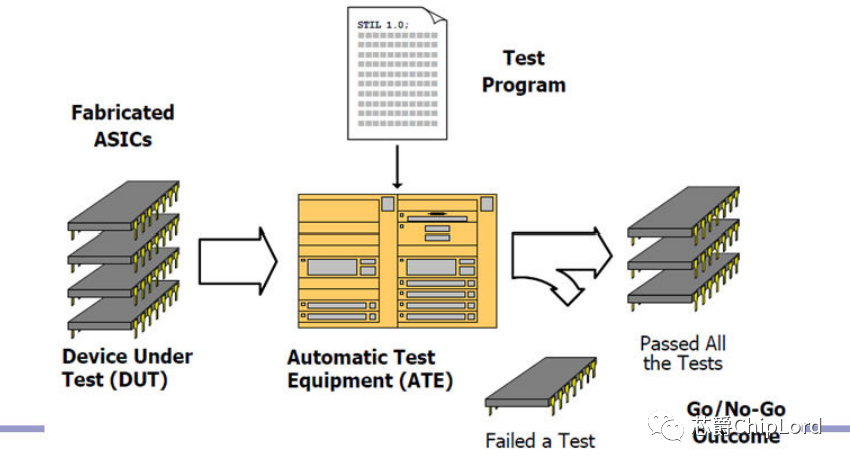

当我们对已制造出来的芯片进行生产测试时，先把芯片插入自动测试设备中(ATE)，然后输入测试程序，测试程序中包含ATPG生成的测试向量，测试向量简单理解包含输入值和期望值，如果ATE收集的实际值和期望值不一致，则可以判断芯片有故障

接下来介绍物理瑕疵(defects)和故障模型(fault models)，这里主要涉及抽象与建模。

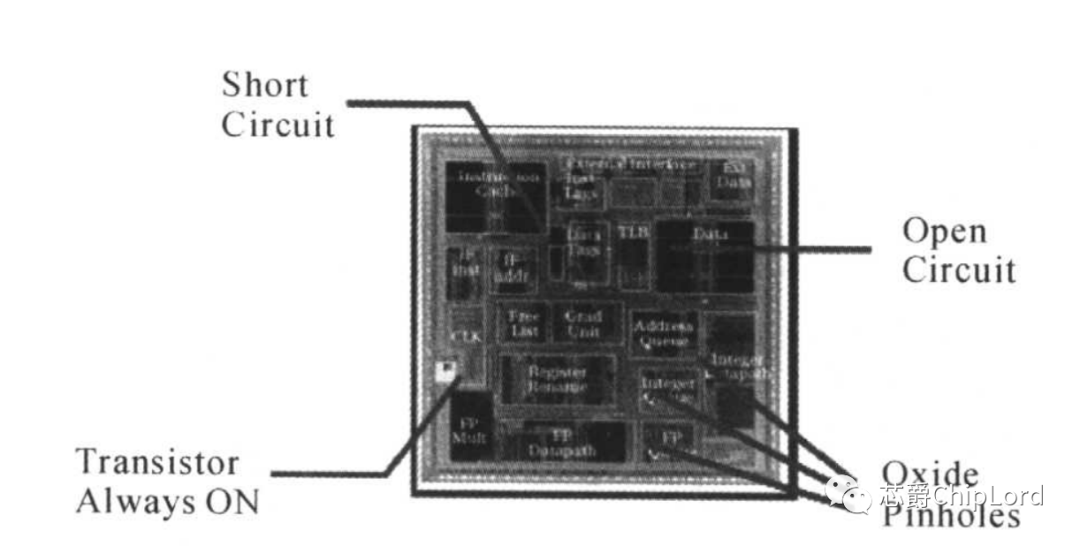

芯片的物理瑕疵是指在生产制造过程中产生的瑕疵，这种瑕疵使得芯片不能正常工作，值得注意的是，这里的测试并不是测试逻辑设计的错误，而是测试在芯片生产过程中引入的瑕疵，主要由如下因素引起：

开路和短路(open and short)

金属线之间的桥接(bridging bewteen metal lines)

通过绝缘氧化物的导电性击穿(conductive pinholes through insulating oxides)

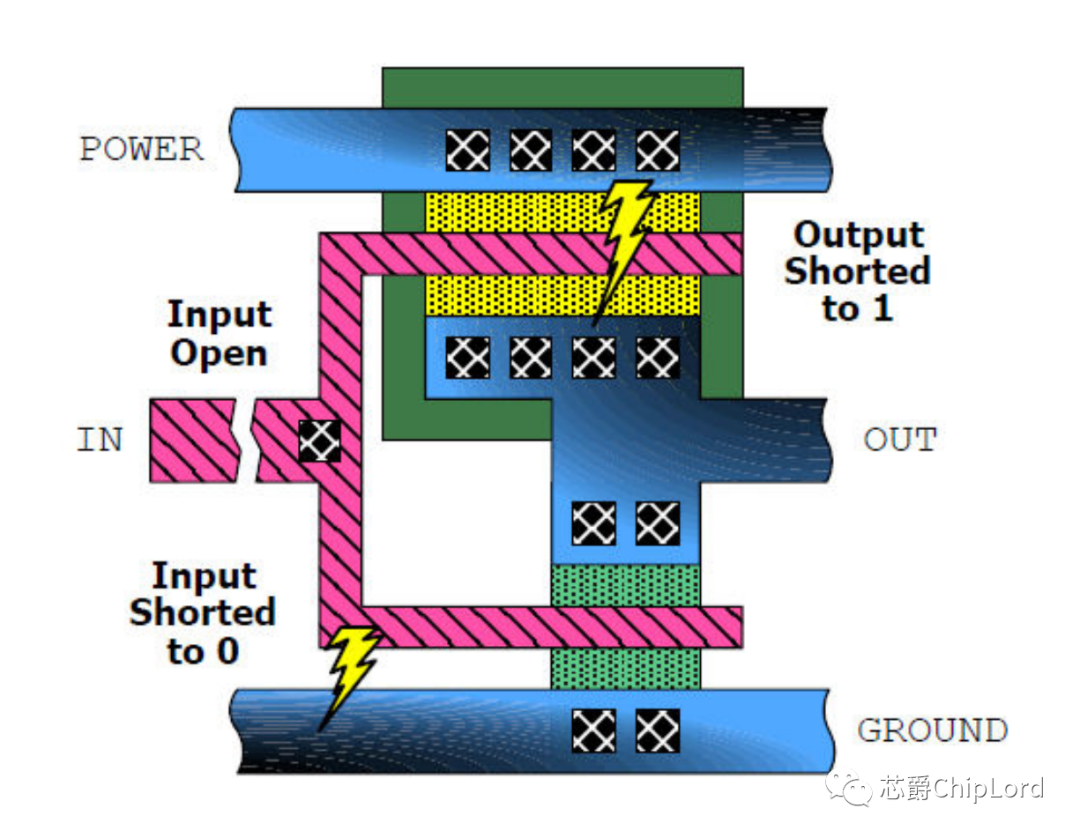

下图是一个简单CMOS反相器的物理版图，它由一个n型下拉晶体管(n-type pull-down transistor)和一个p型上拉晶体管(p-type pull-up transistor)组成。如果一粒尘埃落在金属连线上就可以使该线开路，过度的金属刻蚀可能引起金属桥接现象，即直接短路到电源或者地线上。一个有瑕疵的下来晶体管永远处于开路的状态，从而就像直接短路到地线上一样。

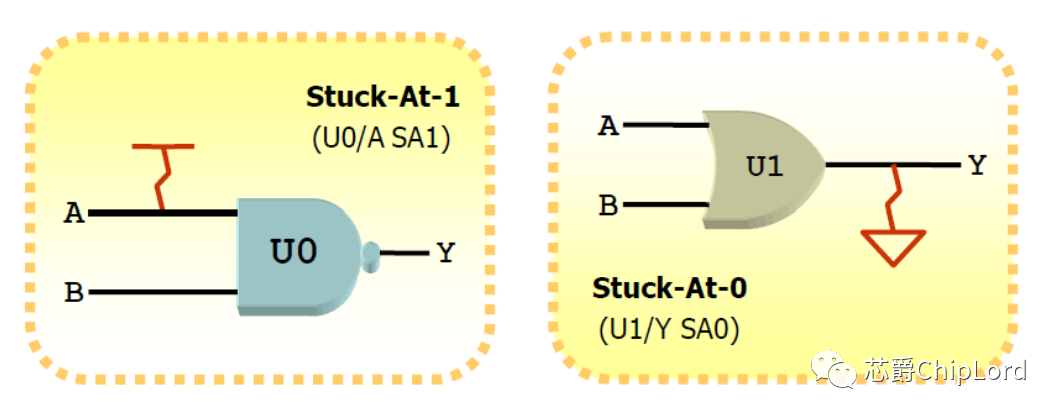

瑕疵的行为就像永久的短路到电源或者地线上一样，我们可以抽象为输入或输出引脚stuck at在逻辑'0'或'1'上，大部分的CMOS门单元的版图类似，因此可以抽象建模，把stuck at 1 or 0代表具体的物理瑕疵。

综上所述，故障模型(fault model)就是用抽象逻辑模型来表示物理瑕疵(defect)的结果。

stuck-at fault model（SAF）模型仍然是最常见的故障模型。

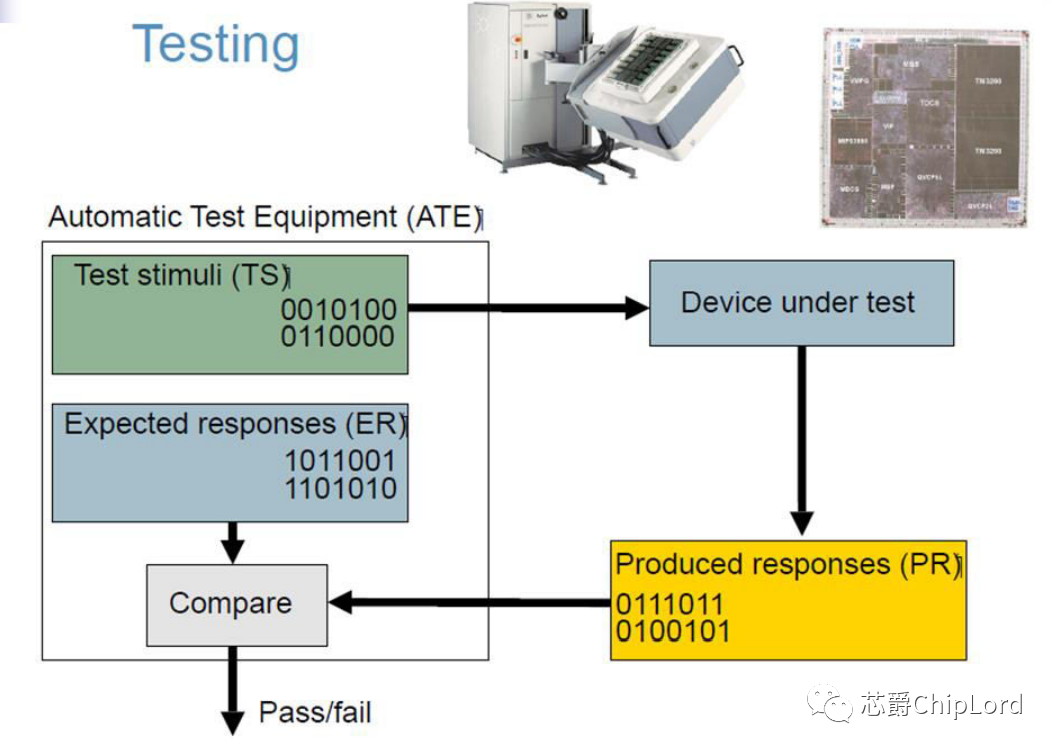

测试SAF的规则是不可以使用内部探针，我们只能通过输入/输出端口对芯片进行测试，经封装后，输入/输出端口对应于芯片的封装管脚，ATE设备可以对每个输入端口进行驱动，控制测试芯片的每个输入端，同时对每个输出端进行采样，把采样结果与预期值进行比较，来判断芯片的好坏。
