半导体测试基础(2)

时间:2008-12-14 12:39来源:www.ictest8.com 作者:ictest8 点击:

    低端测试机:

     1、 低速、低精度——也许不能充分满足测试需求

     2、 小的向量存储器——也许需要重新加载向量,增加测试时间

     3、   单个PMU ——只能串行地进行DC测试,增加测试时间

     4、 均分资源(时序/电平)——增加测试程序复杂度和测试时间

    3、  测试环节的成本。

    这也许是决定什么需要被测试以及以何种方式满足这些测试的唯一的最重要的因素,测试成本在器件总的制造成本中占了很大的比重,因此许多与测试有关的决定也许仅仅取决于器件的售价与测试成本。例如,某个器件可应用于游戏机,它卖15元;而同样的器件用于人造卫星,则会卖3500元。每种应用有其独特的技术规范,要求两种不同标准的测试程序。3500元的器件能支持昂贵的测试费用,而15元的器件只能支付最低的测试成本。

    4、 测试开发的理念。

    测试理念只一个公司内部测试人员之间关于什么是最优的测试方法的共同的观念,这却决于他们特殊的要求、芯片产品的售价,并受他们以往经验的影响。在测试程序开发项目启动之前,测试工程师必须全面地上面提到的每一个环节以决定最佳的解决方案。开发测试程序不是一件简单的正确或者错误的事情,它是一个在给定的状况下寻找最佳解决方案的过程。


测试系统

  测试系统称为ATE,由电子电路和机械硬件组成,是由同一个主控制器指挥下的电源、计量仪器、信号发生器、模式(pattern)生成器和其他硬件项目的集合体,用于模仿被测器件将会在应用中体验到的操作条件,以发现不合格的产品。

    测试系统硬件由运行一组指令(测试程序)的计算机控制,在测试时提供合适的电压、电流、时序和功能状态给DUT并监测DUT的响应,对比每次测试的结果和预先设定的界限,做出pass或fail的判断。

l  测试系统的内脏

         图2-1显示所有数字测试系统都含有的基本模块,虽然很多新的测试系统包含了更多的硬件,但这作为起点,我们还是拿它来介绍。

        “CPU”是系统的控制中心,这里的CPU不同于电脑中的中央处理器,它由控制测试系统的计算机及数据输入输出通道组成。许多新的测试系统提供一个网络接口用以传输测试数据;计算机硬盘和Memory用来存储本地数据;显示器及键盘提供了测试操作员和系统的接口。

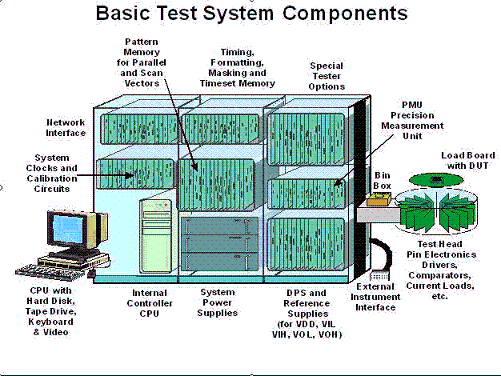

           图2-1.通用测试系统内部结构



DC子系统包含有DPS(Device Power Supplies,器件供电单元)、RVS(Reference Voltage Supplies,参考电压源)、PMU(Precision Measurement Unit,精密测量单元)。DPS为被测器件的电源管脚提供电压和电流;RVS为系统内部管脚测试单元的驱动和比较电路提供逻辑0和逻辑1电平提供参考电压,这些电压设置包括:VIL、VIH、VOL和VOH。性能稍逊的或者老一点的测试系统只有有限的RVS,因而同一时间测试程序只能提供少量的输入和输出电平。这里先提及一个概念,“tester pin”,也叫做“tester channel”,它是一种探针,和Loadboard背面的Pad接触为被测器件的管脚提供信号。当测试机的pins共享某一资源,比如RVS,则此资源称为“Shared Resource”。一些测试系统称拥有“per pin”的结构,就是说它们可以为每一个pin独立地设置输入及输出信号的电平和时序。



  DC子系统还包含PMU(精密测量单元,Precision Measurement Unit)电路以进行精确的DC参数测试,一些系统的PMU也是per pin结构,安装在测试头(Test Head)中。(PMU我们将在后面进行单独的讲解)

  每个测试系统都有高速的存储器——称为“pattern memory”或“vector memory”——去存储测试向量(vector或pattern)。Test pattern(注:本人驽钝,一直不知道这个pattern的准确翻译,很多译者将其直译为“模式”,我认为有点欠妥,实际上它就是一个二维的真值表;将“test pattern”翻译成“测试向量”吧,那“vector”又如何区别?呵呵,还想听听大家意见)描绘了器件设计所期望的一系列逻辑功能的输入输出的状态,测试系统从pattern memory中读取输入信号或者叫驱动信号(Drive)的pattern状态,通过tester pin输送给待测器件的相应管脚;再从器件输出管脚读取相应信号的状态,与pattern中相应的输出信号或者叫期望(Expect)信号进行比较。进行功能测试时,pattern为待测器件提供激励并监测器件的输出,如果器件输入与期望不相符,则一个功能失效产生了。有两种类型的测试向量——并行向量和扫描向量,大多数测试系统都支持以上两种向量。

  Timing分区存储有功能测试需要用到的格式、掩盖(mask)和时序设置等数据和信息,信号格式(波形)和时间沿标识定义了输入信号的格式和对输出信号进行采样的时间点。Timing分区从pattern memory那里接收激励状态(“0”或者“1”),结合时序及信号格式等信息,生成格式化的数据送给电路的驱动部分,进而输送给待测器件。

  Special Tester Options部分包含一些可配置的特殊功能,如向量生成器、存储器测试,或者模拟电路测试所需要的特殊的硬件结构。

  The Systen Clocks为测试系统提供同步的时钟信号,这些信号通常运行在比功能测试要高得多的频率范围;这部分还包括许多测试系统都包含的时钟校验电路。

PMU

  PMU(Precision Measurement Unit,精密测量单元)用于精确的DC参数测量,它能驱动电流进入器件而去量测电压或者为器件加上电压而去量测产生的电流。PMU的数量跟测试机的等级有关,低端的测试机往往只有一个PMU,同过共享的方式被测试通道(test channel)逐次使用;中端的则有一组PMU,通常为8个或16个,而一组通道往往也是8个或16个,这样可以整组逐次使用;而高端的测试机则会采用per pin的结构,每个channel配置一个PMU。

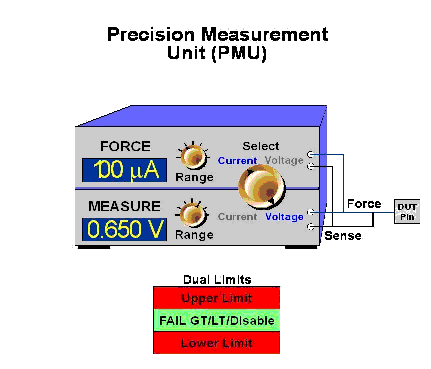

                                            图2-2. PMU状态模拟图
