 一、先说结论开尔文插座，就是一种"一个引脚扎两针"的芯片测试插座：一根针负责送电流，另一根针只负责量电压。  为什么要扎两针？因为插座本身是有"内耗"的——探针碰到芯片引脚的那个接触点，天然就有几十毫欧（mΩ）的电阻，这个电阻会混进测量结果里。开尔文插座的作用，就是把这部分"别人的误差"从读数里赶出去。 被测的东西越小，它越不可替代。你要测的芯片电阻是 2mΩ，插座自己就带着 30mΩ 的误差，那普通插座测出来的数字基本是插座的，不是芯片的。  二、问题的起点：秤还没放下东西，读数已经不为零了打个比方。你要称一根头发丝的重量，但手里的秤有个毛病：秤盘本身就有 50 克，而且这个 50 克还会漂——今天 48 克，明天 55 克。用这杆秤称头发丝（约 0.6 毫克），称出来的数字有意义吗？ 没有。读数里 99% 以上是秤的事，跟头发丝无关。 普通插座测小电阻，就是这个处境。电流从测试机流出来，经过导线、经过探针和引脚的接触点、穿过芯片、再原路回去。仪表量的是这一整圈的总电压，所以： 读数 = 芯片的电阻 + 接触点的电阻 × 2 + 导线的电阻 更麻烦的是，接触电阻不是一个老实的数据。探针磨损了、表面氧化了、沾了点助焊剂、压得紧一点松一点，它都会变。你今天测 52mΩ、明天测 68mΩ，芯片没变，是插座在变。  用几个数字感受一下灾难程度（假设接触误差是 30mΩ）：

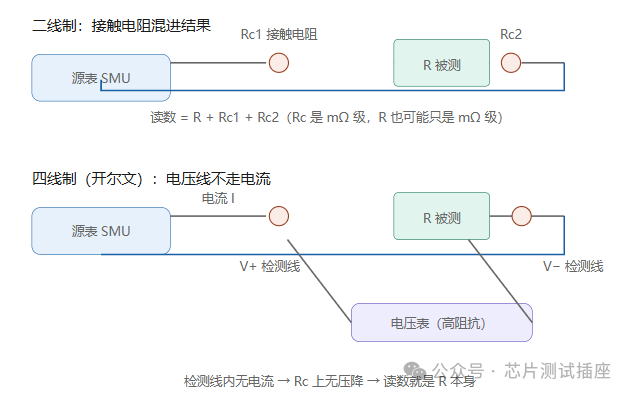

三、开尔文的解法：不修误差，而是让误差没机会产生这个思路来自 160 多年前的开尔文勋爵（对，就是绝对温度 K 的那位），核心聪明之处只有一句话： 让量电压的线里没有电流。 原理可以用赛跑计时来理解： · 给运动员（电流）计成绩时，是从起点到终点掐表，而不是"从教练出门那一刻开始算"——因为教练从休息室走到起点的路，不该算进运动员的成绩。 · 二线制相当于把教练走路的时间也算进去了；四线制相当于把表直接掐在起跑线和终点线上。 具体到电路里，就是把一条路拆成两条： · 送电流的路：电流照常走，接触电阻照常存在，照常发热损耗，无所谓。 · 量电压的路：电压表从另一对探针直接搭在芯片两端。电压表的"胃口"极小，几乎不取电流。 关键就在这：没有电流，就没有损耗；没有损耗，接触电阻再大也表现不出来。最后拿公式一除： 芯片电阻 = 量到的电压 ÷ 送进去的电流 接触电阻不是被补偿掉、不是被校准减掉，而是从物理上根本进不了这个公式。这是整个方案最优雅的地方：它不去修正误差，它让误差无处产生。
|
| 对比项 | 普通插座 | 开尔文插座 |
| 探针数量 | N 根 | 约 2N 根 |
| 价格 | 基准 | 贵差不多一倍 |
| 能做的引脚间距 | 更细 | 受限（两根针要挤一个焊盘） |
| 配套电路板 | 常规 | 走线要成对，设计更讲究 |

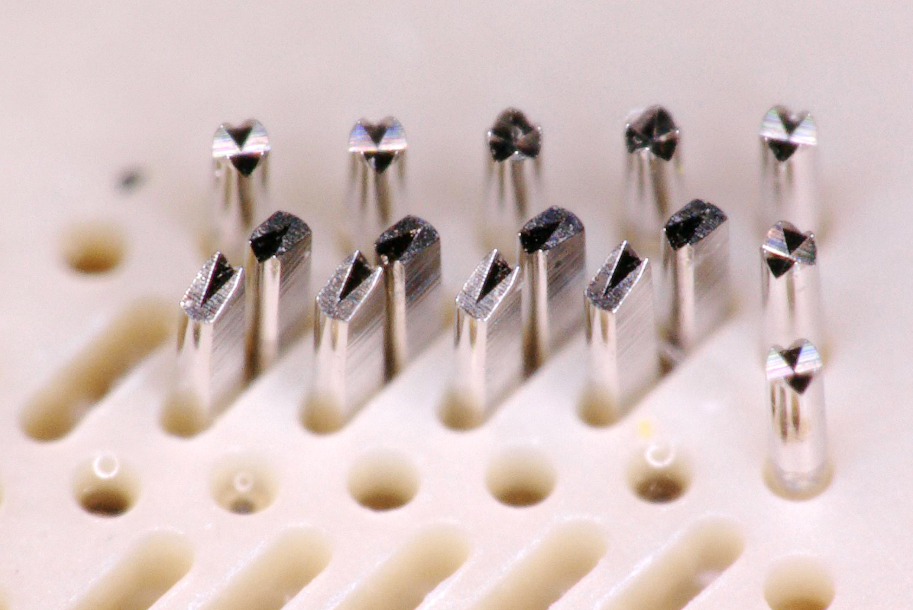

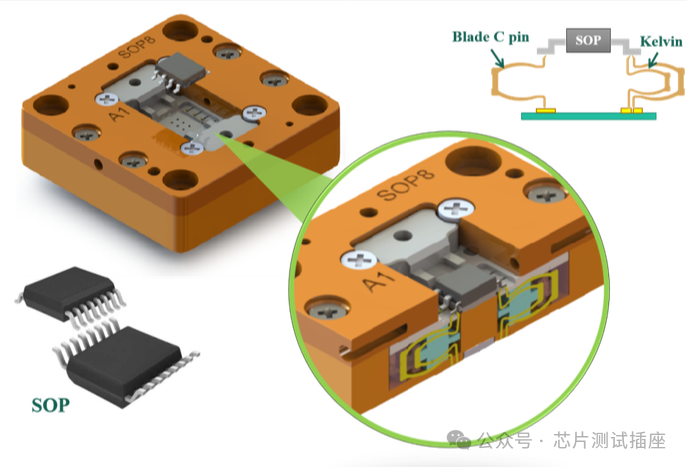

1.测试机资源翻倍每个开尔文通道要占用测试机里两套开关和通路，仪器成本也跟着涨。2.量电压的针要扎得讲究必须比送电流的针更靠近芯片，扎反了位置，一部分误差就又混回来了。
五、什么时候该用它，什么时候纯属浪费钱
该用（没有替代方案）：· 测 MOSFET、GaN、SiC 这些功率器件的导通电阻
· 电流采样电阻的分选
· 电感、变压器绕组的直流电阻
· 大电流场景下的压降类测试（电流一上来，1mΩ 就变成实实在在的电压损失）
· 一切需要毫欧级精度的量产分选
不用（用了是花冤枉钱）：
· 数字信号的通断、开短路测试（判断阈值在欧姆级，几十毫欧根本不碍事）
· 逻辑功能测试
· 被测对象在千欧以上的常规参数
给一个粗暴但好用的判断口诀：被测阻值是接触误差的 10 倍以内，必须上开尔文；是 1000 倍以上，不用纠结。中间地带，回去翻测试规格书的容差要求。
六、买回来之后，真正的坑在车间里
开尔文插座买回来只是入场券。现场最常见的三种翻车：1.量电压的针接触不良 → 良率"玄学波动"这根针一旦虚接，读数会乱跳，看起来像芯片时好时坏，很容易让工程师去查芯片查半天，最后发现是插座的事。2.送电流的针接触电阻太大 → 电流上不去测试时间被拉长，甚至触发仪器保护。开尔文剔除的是测量误差，但治不了接触不良本身。3.电路板走线偷走精度如果量电压的走线和送电流的走线共用了一段铜箔，那段铜箔上的损耗又悄悄混回读数里——等于白花了两倍探针的钱。
所以日常维护比普通插座还要更勤：定期清洁探针、到寿命就换、每天用标准电阻件点检。区别在于：用开尔文插座做点检，你才能读到一个真正接近标称值的数。
七、收尾
一句话总结：开尔文插座 = 花两倍的探针，买断一个你永远算不准的误差。在毫欧的世界里，这不是锦上添花，是唯一的入场券。
