一、什么是芯片测试座

测试座（Socket）是ATE 与封装芯片的中转连接载体，无需焊接即可快速装夹 DUT，搭建稳定电气通路，完成芯片功能、DC/AC 参数量产测试。

1. 可反复复用：批量循环测试，不伤芯片本体；

2. 拆装快捷：一键取放芯片，大幅缩短换料工时；

3. 电气稳定：探针紧密接触，保证信号完整、测试数据精准；

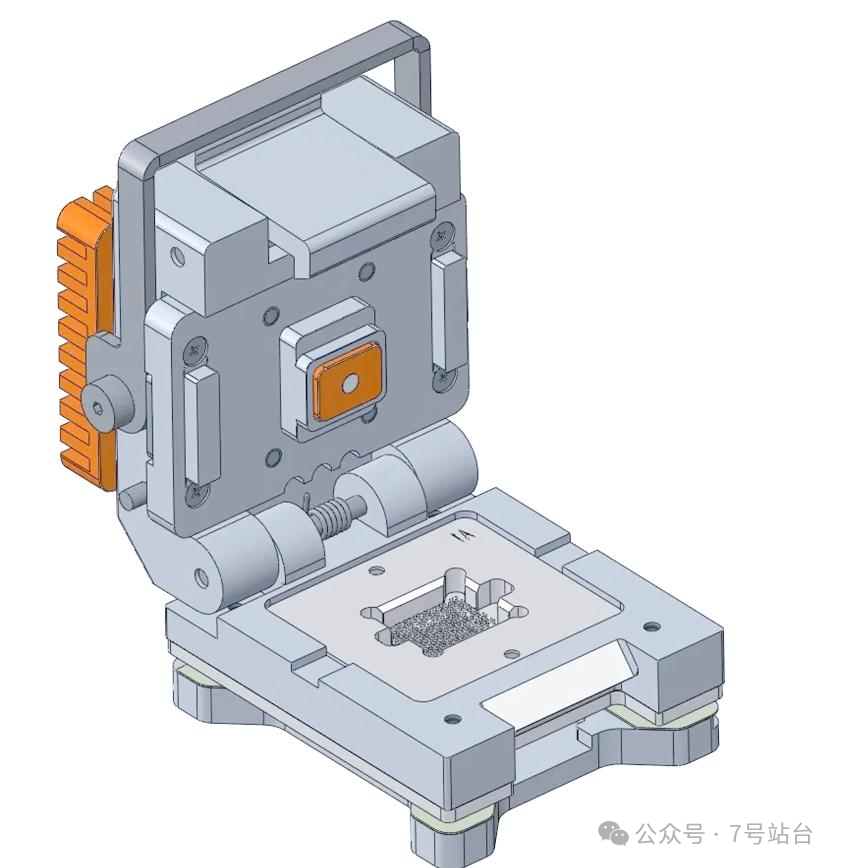

4. 可选散热结构：大功率芯片测试座集成散热，管控温升过热问题。

绝缘基座 + 弹簧探针 + 压缩弹簧 + 定位卡扣：

§ 绝缘基座：隔绝引脚短路，做整体结构支撑；

§ 探针：核心导电件，直接触碰芯片焊盘；

§ 弹簧：提供恒定压力，抵消引脚公差，保证接触牢靠；

§ 定位件：限位芯片，避免测试偏移。

芯片落位锁紧→探针贴合引脚→ATE 下发电压 / 时钟 / 激励信号送入芯片→芯片回传输出信号经探针传回设备→系统比对参数判定 PASS/FAIL。

1. 提升量产效率：免去焊板工序，单颗芯片测试从数分钟压缩至秒级，适配大批量 FT 终测；

2. 保障测试精度：可控接触阻抗，减少虚焊、接触不良带来的误测，适配 CPU、射频等高精密芯片；

3. 防护芯片：防静电基座释放静电，避免插拔、测试瞬间 ESD 击穿芯片。

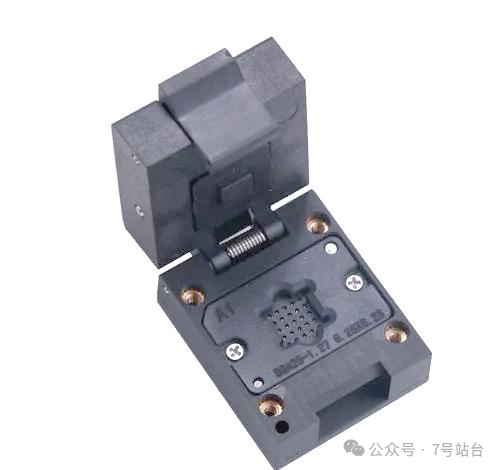

· 弹簧探针座：弹力适配引脚高度公差，通用性最强，高频、多引脚芯片主流；
· 下压式测试座：结构简易、性价比高，引脚排布规整的通用消费芯片。

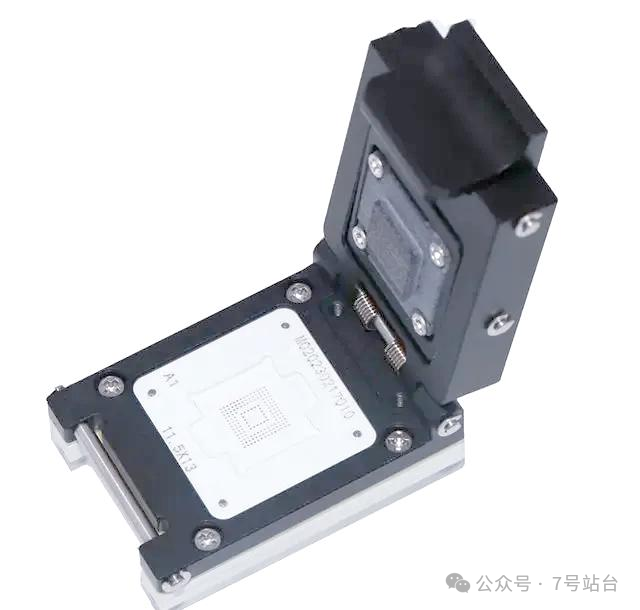

通用 IC 测试座、存储芯片座、功率器件专用座、BGA 细间距高精度测试座。

1. 物理匹配：引脚间距、封装尺寸（BGA/QFN/SOP）精准对应；
2. 电气适配：功率芯片看额定承压载流，射频 / 高速芯片优先低损耗高频款；
3. 使用寿命：量产产线优选耐磨探针，满足百万次开合耐久需求。

测试座是成品芯片 FT 测试刚需配件，连接 ATE 与 DUT，兼顾效率、精度与芯片防护，是半导体量产测试落地的关键小件。
