校准与相关性：同一颗芯片换台机器测，结果凭
时间:2026-08-27 22:39来源:IC测试之家 作者:ictest8_edit 点击:
次
摘要：芯片测出来合不合格，结论其实来自一台机器的读数。机器会老化，读数会漂，两台机器之间也会有偏差。校准解决的是单台机器准不准，相关性解决的是机器之间像不像。这两件事做不好，良率就不再是硅本身的良率，而是仪器之间的一场争吵。
一、为什么 ATE 要定期校准
自动测试设备不是买来就永远准的。里面的继电器有寿命，模拟通道的基准会随温度漂移，接触件会磨损，长期通电也会让电气特性悄悄变化。这些变化通常很慢，慢到日常测一颗颗芯片时看不出来，但累积几个月就可能让某个参数读数整体偏了一截。
校准就是用一套已知真值的基准，把机器的测量值重新拉回真值。常见做法是机台按厂方规定的周期，比如每周，接上厂家提供的校准板，对照标准延迟线测时序、对照精密阻抗负载测电压电流、再核对各通道的功能。校准的目的不是让机器变强，而是及时发现漂移、提醒该做维护。
二、校准到底校准了什么
一台 ATE 要校准的内容，分成几类。
DC 部分校准电压电流的驱动与测量精度，也就是电平准不准、表读得对不对。时序部分校准各通道之间的延迟一致性，保证驱动和比较的沿对得齐。负载板部分要修正板上的走线损耗，尤其是射频测试里，输入到器件、器件到功率计的损耗都要算成修正系数，不然读到的功率是错的。继电器和通道功能也要逐一核对，确认该通的通、该断的断。
校准出来的数据通常存在机台的非易失存储里，每个通道相对一个参考基准做修正。也就是说，机器平时报的数，背后都带着一份校准档案。

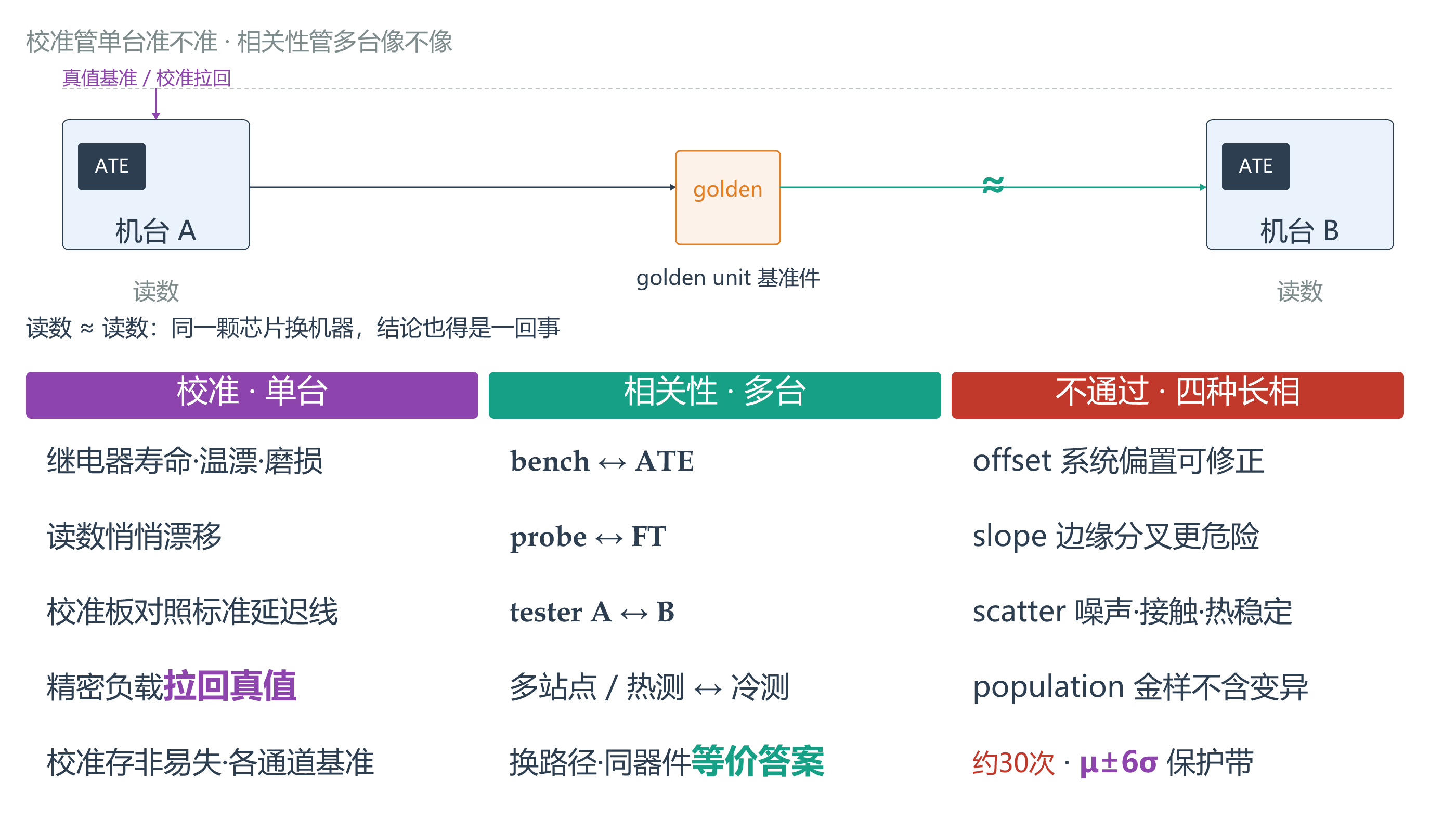

三、校准管单台，相关性管多台
校准回答的是这台机器今天准不准。但量产里常常不止一台机器，不同时段、不同车间、甚至 bench 调试机和产线机都在测同一颗芯片。相关性要回答的是另一件事：换一条测量路径，对同一颗器件，给出的答案是否等价，而且是在已知的不确定度范围内等价。
相关性要覆盖的场景很多。bench 调试机和产线 ATE 之间要相关，晶圆探针和成品测试之间要相关，tester A 和 tester B 之间要相关，多站点并行里 site 1 到 site 8 之间也要相关，三温测试里热测和冷测之间同样要相关。没有相关性，同样一颗芯片在不同地方可能被判成两个结果，良率就变成仪器之间的争论。
四、相关性不通过，长什么样
相关性做下来，结果不通过通常有几个典型长相。
第一种是 offset，一台系统性地读高或读低，而且稳定。这种最不难处理，差值固定就可以修正，前提是它不漂移。
第二种是 slope，两台在标称值附近对得上，一到参数边缘就分叉。这比 offset 更危险，因为工厂最需要真相的地方正好是边际单元，边缘分叉会直接放走风险或误杀良品。
第三种是 scatter，关系本身是乱的。噪声可能来自接触电阻、插座磨损、探针刮擦、热稳定没到位、校准漂移。如果离散比判定余量还大，这个判定就不可控。
第四种是 population，只拿金样做相关性，而金样干净得不含生产里的真实变异。它能证明两台机器对干净料能达成一致，却证明不了产线里也一致。
五、golden unit 怎么用
相关性靠基准件来比，这类基准件叫 golden unit。一般挑已知良品批次里性能中等的器件，先在已校准的 bench 上把关键 DC 和 AC 参数全表征一遍，建立参考值。
做相关性时，把 golden unit 在目标机台上连续测若干次，比如约 30 次插入，算出每个参数的均值和标准差，再定一个相关性保护带，常见是均值加减 6 倍标准差或收得更紧。同一个 golden unit 还能跨插座、跨机台、跨站点去比，把结果按 site、tester、温度、插座、板卡、时间画出来，看差异落在哪。
golden unit 还要周期复测，常见是每周或每若干次插入跑一次，结果进 SPC 图。一旦某个读数趋势超出保护带，往往说明插座退化或通道漂移，该维护就得维护。
六、校准和相关性怎么护住良率
把两件事串起来看就清楚了。校准把单台机器的误差补偿掉，让测量值维持在一个受控的小偏差范围里。相关性则证明了不同机器、不同站点之间的偏差是有界的，不是各说各话。
正因为有校准和相关性打底，测试限值才有意义。限值是给硅定的，但每台机器的读数都带着测量不确定度，这个不确定度要靠校准和相关性压在已知范围内。工程师常说的保护带，本质上是一段测量裕量，专门吸收这部分差异。一个不考虑测量不确定度的限值，写出来再精确也只是空架子。
反过来，校准和相关性没做好，机台之间那点差异就会变成良率数字里的噪声。轻则 bin 分布对不齐，重则把良品当不良挑掉，或者把风险放出去。
校准和相关性都不显眼，也不产生一颗好芯片，但它们决定了测出来的结论能不能信。一台机器说自己测过没用，所有机器说出来的得是一回事，良率才谈得上是硅的良率。
