开篇闲聊

做 ATE 调试，程序只是一部分，工装设计好坏直接决定良率、测试精度、设备故障率。很多工程师只钻研测试代码，忽略 Loadboard、探针卡、Handler 这些外围工装，经常出现接触不良、信号失真、温升超标、批量误判等问题。本期一次性讲透 CP/FT 两大场景全套配套工装结构、作用、常见故障与设计要点，搭配简易结构示意图，工装选型、调试踩坑全避开。

一、LoadBoard 负载板（FT 终测核心转接工装）

1、核心作用

连接 ATE 测试头 PE 通道与芯片 Socket 插座，是测试信号、电源、地的中转载体，相当于芯片和测试仪之间的 “桥梁”。

2、板上关键器件

1）信号匹配电阻：高速 AC 测试做阻抗匹配，消除信号反射；
2）电源滤波电容：VDD/VSS 就近放置，抑制电源纹波，降低 IDD 测试误差；
3）继电器：切换 PMU、动态负载、隔离高低压通道；
4）Socket 芯片插座：适配不同封装（QFP/BGA/QFN 等），承载待测器件；
5）走线设计：高速信号线等长处理，差分信号对称布线。

3、高频痛点

§ 走线不等长 → AC 时序漂移、建立保持测试 FAIL
§ 滤波电容远离芯片 → 动态 IDD 读数偏差大
§ Socket 老化弹性变差 → 接触电阻波动，高低温良率跳变
§ BGA 负载板散热不足 → 芯片温升超标，参数漂移

二、Probe Card 探针卡（CP 晶圆测试专用）

1、使用场景

仅晶圆 CP 测试使用，直接接触裸片 Bond Pad，替代封装后的 Socket。

2、核心组成

基板 + 精密探针（铍铜 / 钨针）+ 转接线路，探针针尖微米级精度，对准裸片焊盘。

3、分类与特点

1）垂直探针卡：通用，适合中低速芯片，维护成本低；
2）MEMS 微型探针卡：高引脚数、窄间距 Die，AI 芯片、存储晶圆专用；

4、常见失效问题

1）探针磨损、沾铝屑 → 接触电阻变大，开短路批量 FAIL
2）探针压力过大 → 压穿焊盘，造成裸片永久损伤
3）探针卡走线阻抗不匹配 → 高速功能测试不稳定

实操规范

定期做探针清洁、阻抗复测，监控探针 Mark 压痕深浅。

三、Device Handler 自动分选机（FT 量产必备）

1、功能定位

封装芯片自动化上下料、控温、测试、分 Bin，全程无人量产。

2、完整工作流程

料管 / 托盘上料 → 热腔控温 → 抓取芯片放入 Socket 测试位 → ATE 完成所有测试 → 根据 Pass/Fail/ 速度等级自动分拣至对应料盒

3、核心模块

1）温控腔体：搭配温测单元实现 - 55℃~125℃高低温；
2）真空吸嘴 / 机械夹爪：抓取器件，避免芯片磕碰；
3）多 Bin 分拣仓：区分良品、低速品、各类失效品；
4）通讯接口：和 ATE 实时交互测试结果。

4、产线常见故障

§ 吸嘴漏气 → 掉料、漏测
§ 腔体温度不均 → 同一批次芯片参数差异大
§ Bin 通道卡料 → 停机影响产能

四、Temperature Forcing 温测单元

1、两种使用形式

1）集成 Handler 内置温控腔（量产 FT）；
2）手持式冷热风枪（实验室工程验证）。

2、测试必要性

芯片参数高度随温度变化：高温 VOH 下跌、漏电流上升，低温时序变差；军工、车规芯片必须覆盖全温域测试（-55~125℃）。

3、工作原理

压缩空气经冷热交换器吹出恒温气流，包裹芯片，快速升降温，维持稳定测试温度。

调试要点

气流不能直吹 Socket 焊点，防止温差过大导致接触不良，温测需预留足够热平衡时间再启动测试。

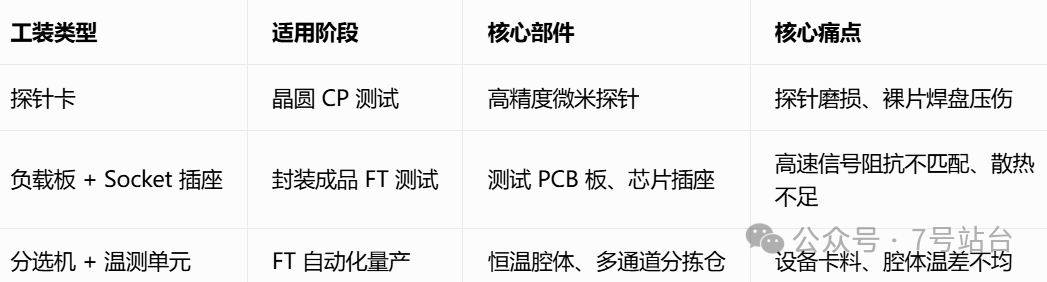

五、CP 工装 vs FT 工装核心区分

本期小结

1. 负载板是 FT 信号中转关键，阻抗匹配、电源滤波是设计核心；

2. 探针卡专用于晶圆裸片测试，需定期清洁保养探针；

3. Handler 实现全自动量产分档，温控单元支撑高低温可靠性测试；

4. 工装缺陷会造成大量误判，调试芯片参数前优先排查硬件接触、散热、走线问题。

下期预告【第 8 期】ATE 设备分类：数字 / 模拟 / 混合信号 / 存储器测试机差异

��互动留言你调试工装时，遇到过 Socket 接触不良、探针卡批量失效的问题吗？评论分享处理经验！
