芯片失效分析（FA）被业内称作半导体 “芯片法医”，串联无损检测、电性定位、微观物理表征全流程，精准锁定失效点位、拆解失效机理。对于封装、测试制程工程师而言，FA 不是单纯的检测手段，而是贯穿试产、量产、可靠性、客诉全场景的核心技术工具。
本文结合 2.5D/3D、Chiplet 先进封装工艺，详解 FA 在工程师日常工作中的落地应用。

一、什么是芯片 FA 失效分析？核心分析逻辑

芯片失效分析（Failure Analysis，FA）是融合电子、物理、材料、化学的交叉技术，核心回答三大问题：哪里坏了？怎么坏的？为什么坏？

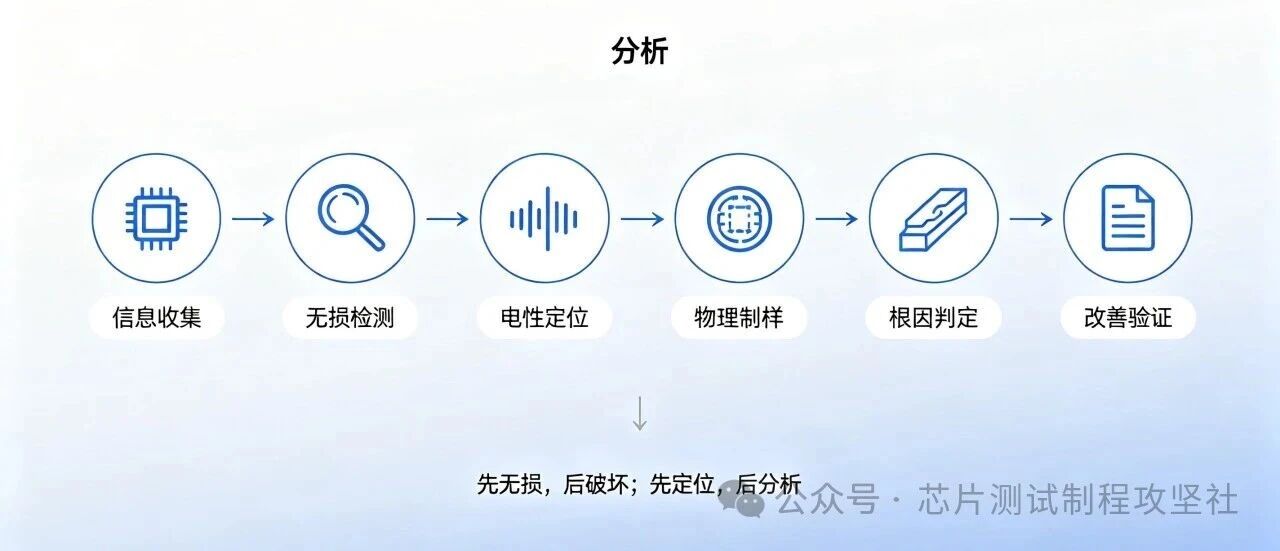

整套分析严格遵循标准化流程：信息收集复现→无损检测 (NDA)→电性失效分析 (EFA)→物理失效分析 (PFA)→根因判定 & 改善输出

同时坚守三大黄金原则：无损检测优先、由外至内逐层解析、电性定位结合物理验证，最大程度保留失效原始证据，避免误判。

两大核心分析手段

§ EFA 电性失效分析（无损定位）依靠 EMMI 微光显微镜、OBIRCH、LIT 热成像、EOTPR 太赫兹扫描等设备，不通电透视芯片内部，快速缩小故障范围，为微观分析提供精准坐标；适配 ESD 漏电、金属开路、多层堆叠深埋互连失效等场景。

§ PFA 物理失效分析（微观机理验证）通过激光开封、FIB 精准切片、SEM/TEM 电镜微观观测，从微米、纳米乃至原子级别观察缺陷形貌，最终确认电迁移、栅氧击穿、焊球裂纹等底层失效机理。

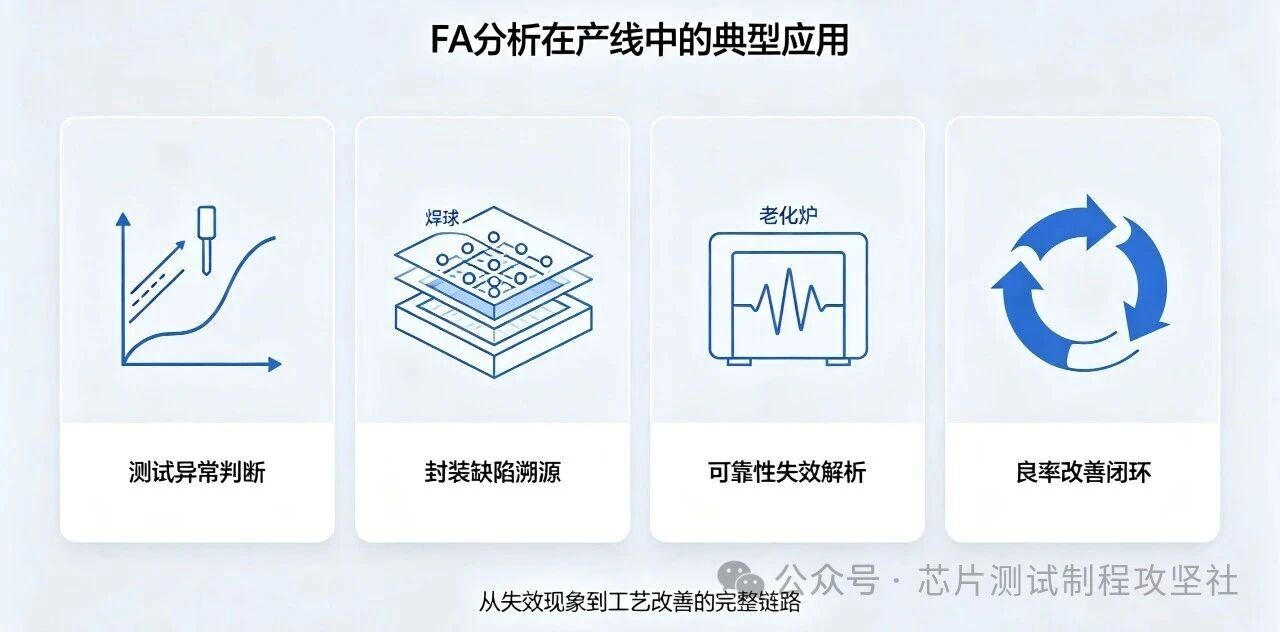

二、FA 失效分析，赋能制程 / 测试工程师 8 大核心工作场景

场景 1：量产 CP/FT 测试异常，快速区分真不良与假性失效

产线晶圆测试、成品测试频繁出现报错、不良飘升，工程师常陷入盲目调探针、改测试程序、更换温箱的低效循环，FA 可一步区分问题根源：

1. 假性失效（测试端问题）EFA 电性复现 + 无损扫描无芯片结构缺陷，可判定为探针卡磨损、测试时序 / 电压设置不合理、温场不均、产线静电干扰等。工程师无需改动封装工艺，直接优化测试治具、程序、防静电体系，快速恢复产线良率。

2. 真实器件 / 封装失效（工艺固有缺陷）C-SAM、工业 CT 检出键合断裂、BGA 空洞分层、EFA 捕捉芯片漏电亮点，锁定封装或芯片本体缺陷，定向开展工艺整改。

3. 识别测试引入损伤FA 可清晰观测探针扎伤焊盘、测试过压造成栅氧击穿、静电放电损伤，倒逼工程师增加测试限流保护、优化探针压力、完善车间静电管控标准。

场景 2：溯源封装制程缺陷，提供工艺调参量化依据

封装全工序不良均可通过 FA 微观成像直观佐证，告别凭经验调机：

· 键合工序不良：PFA 切片可见铝丝剥离、焊盘虚焊空洞，指导调整键合超声功率、压力、温度，降低键合开路不良率；

· BGA / 倒装焊缺陷：2D X-Ray 无法识别的焊球内部微裂纹，依靠工业 CT 三维重建定量观测，优化回流焊温区、底部填充胶工艺，改善温循应力失效；

· 塑封界面分层、空洞：C-SAM 超声扫描快速检出芯片与塑封料分层、粘接层气泡，优化芯片除湿烘烤、塑封固化参数，解决湿气诱发批量失效；

· 2.5D/3D/Chiplet 先进封装爬坡：常规检测无法穿透多层堆叠结构，CT+EOTPR 无损筛查 TSV 填充缺陷、微凸点虚焊、中介层界面缺陷，大幅缩短新工艺良率爬坡周期。

场景 3：可靠性老化失效解析，迭代测试与老化标准

HTOL 高温老化、TC 温度循环、HAST 湿热、ESD 静电测试后批量失效，FA 拆解底层机理，优化可靠性测试规范：

§ ESD 静电击穿：EMMI 扫描在 IO 区域捕捉漏电亮点，定位保护二极管永久损伤，工程师升级车间防静电管控、调整 ESD 测试放电等级；

§ HTOL 电迁移失效：SEM 截面观测金属线空洞、原子凸起，证明高电流引发金属迁移，下调老化稳态电流、管控测试散热条件；

§ 温循疲劳失效：CT 切片观测焊球疲劳裂纹，调整高低温循环区间、升降温速率，匹配低应力封装材料。

场景 4：搭建良率改善闭环，持续降本增效

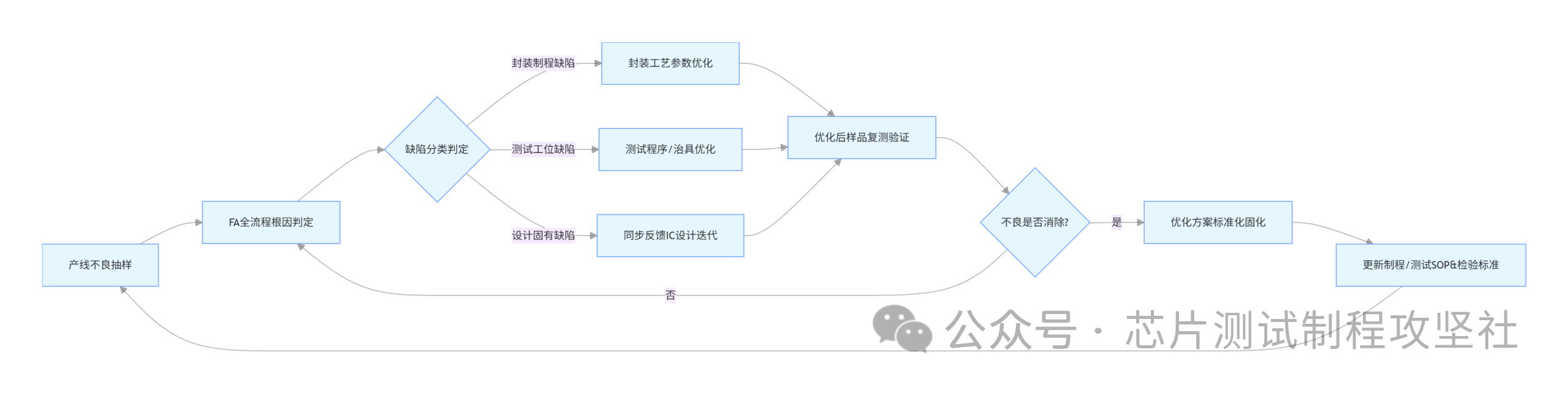

FA 是良率提升的数据底座，形成标准化改善链路：产线不良抽样→FA 根因判定→工艺 / 测试优化→复测验证→标准化固化

· 量产线定期抽取不良样品做 FA，分类统计键合、焊球、电迁移、ESD 各类失效占比，提前预警工艺漂移；

· 每一份 FA 报告附带明确改善方案，工程师落地优化后再次送样验证改善效果；

· 建立全周期不良台账，按月追踪不良下降趋势，从源头减少芯片报废，压缩生产成本。

场景 5：客户端退货客诉处理，风险前置拦截

面对客户退回失效芯片，FA 是客诉判定核心支撑：

§ 完整复现客户实际使用工况，精准划分三类问题：出厂测试漏检、封装工艺固有缺陷、客户超规格使用；

§ 输出带微观图像、电性数据的专业分析报告，用于对外沟通、内部责任划分；

§ 根据同类客户失效新增成品专项测试项，在出厂环节提前拦截同类不良流出。

场景 6：新产品 / 新工艺试产，前置预判潜在失效风险

Fan-out、3D 堆叠、Chiplet 芯粒等新型封装导入阶段，FA 是风险筛查必备手段：

1. 试产阶段定期无损抽样检测，提前识别 TSV、微凸点、多层互连隐蔽缺陷；

2. 结合电 - 热 - 应力多物理场仿真，预判电迁移、热应力薄弱区域，同步优化后续量产测试、老化条件；

3. 量产前完成工艺迭代，避免大批量投产出现大规模良率崩盘。

场景 7：清晰划分跨部门责任边界，减少沟通内耗

很多不良反复整改无改善，根源是无法区分缺陷归属，FA 可精准界定责任：

· 设计缺陷：金属线宽不足、ESD 保护电路薄弱、散热设计缺陷，同步反馈 IC 设计团队优化；

· 封装制程缺陷：键合、塑封、焊球、TSV 工艺问题，由封装工艺组主导整改；

· 测试环节缺陷：程序、治具、静电、老化参数问题，由测试工程师专项优化。

场景 8：攻克间歇性、无法复现的疑难隐性不良

产线零星偶发漏电、开路故障，无法稳定复现，直接开封切片会彻底破坏唯一失效证据。采用 C-SAM、工业 CT、EOTPR 太赫兹无损检测，完整保留样品原始结构，多次通电扫描捕捉微弱失效特征，精准定位深埋多层封装内部的隐性缺陷。

三、制程 & 测试工程师对接 FA 分析，必看实操注意事项

1. 送样前样品管控

§ 失效样品防静电独立包装，禁止徒手触碰芯片焊盘、塑封面，避免人为引入划痕、静电损伤干扰判定；

§ 必须同步提供同批次良品作为对照样，无对照极易造成机理误判；

§ 完整填写送样单据：芯片型号、封装类型、失效批次、测试工序、失效比例、老化 / 应力条件、产线设备编号，信息缺失会大幅拉长分析周期。

2. 严格遵循分析顺序，严禁直接破坏性制样

所有样品优先完成 C-SAM、X-Ray/CT 无损扫描、EFA 电性定位，再进行开封、FIB 切片等破坏性操作；先进 2.5D/3D 堆叠芯片优先选用工业 CT 三维成像，2D 平面检测会遗漏微裂纹、深层互连缺陷。

3. 数据协同，避免片面判定

同步向 FA 工程师提供产线 IV 电性曲线、良率报表、封装工艺参数、测试程序文件，结合电性数据 + 微观形貌综合判定根因，不依靠单一图片下结论。

4. 先进封装专属操作规范

多层堆叠芯片结构复杂，EFA 穿透能力有限，出现深层互连开路故障时，主动申请 EOTPR 太赫兹无损定位，禁止大范围 FIB 切割，防止损毁多层互连结构丢失失效点位。

四、行业发展趋势：智能化 FA 持续赋能封装测试

随着芯片工艺进入纳米级，2.5D/3D、Chiplet 大规模普及，FA 技术也在迭代升级：

· AI 智能化缺陷识别：机器学习自动识别、分类、量化微观缺陷，实现预测性失效分析，大幅提升分析效率；

· 自动化高通量 FA 流程：样品制备、数据采集一体化，适配量产大批量不良检测需求；

· 4D 动态表征技术：在 3D 空间成像基础上增加时间维度，实时观测电、热应力下缺陷动态演化，深度挖掘失效底层机理。

结尾

对于封装测试制程、测试工程师来说，FA 失效分析不只是故障 “事后诊断工具”，更是贯穿产品研发试产、量产良率提升、可靠性管控、客诉风险防控全流程的核心技术支撑。用好 FA，能精准定位工艺与测试痛点，减少无效试错、缩短工艺爬坡周期、持续降低报废成本，是半导体封装测试产线提质增效不可或缺的核心手段。
