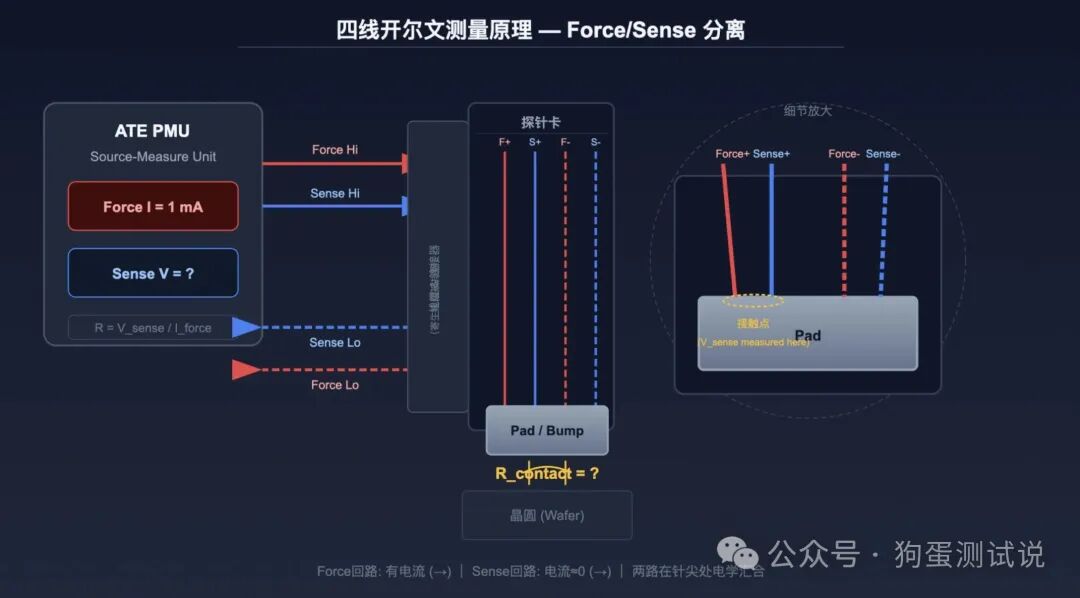

 晶圆探针测试中，探针卡接触电阻是判断探针健康的核心指标。传统的两线法根本测不准，寄生电阻比信号本身还大。四线开尔文测量是产线标准做法，但参数设不对、校准没做、针没扎好，照样翻车。这篇文章把原理、产线代码、实操陷阱一次说透。�� 太长不看 ✦探针接触电阻只有100~300 mΩ，但两线法测出来的是线缆+连接器+探针的综合电阻（160~750 mΩ），信号全被淹了 ✦四线开尔文法把"灌电流"和"测电压"分开，Sense回路电流≈0，线缆电阻自动被排除 ✦产线上不是每颗Die都测，而是每50颗测一次关键电源针，每次50~200 μs ✦三色阈值体系需分探针类型：悬臂/垂直针<200/250/500 mΩ，MEMS探针<100/150/200~300 mΩ ✦狗蛋的铁律：先归零再扎针、每1000次看一眼、永远留个Open判据 你在产线上有没有被半夜叫醒过？"狗蛋，这批晶圆良率掉了3个点，查一下怎么回事。"你跑到机台一看，Open/Short全PASS，功能测试也没挂，但良率就是往下掉。折腾一晚上，最后发现——探针卡该洗了，接触电阻从150 mΩ慢慢爬到了400 mΩ，偏偏没有触发任何报警。 这是我入行第三年遇到的事。从那以后，我对"毫欧级"这三个字有了刻骨铭心的尊重。探针卡接触电阻，就是产线上最值钱但最容易被忽视的毫欧级监控。 两线法为什么不行？——信号被寄生电阻淹了 CP测试里，探针针尖和芯片焊盘之间的接触电阻在 100~300 mΩ 这个范围。听着不大对吧？但你要用传统的两线法去测——同一根线又灌电流又测电压，读出来的数字包含了多少额外电阻： · 探针卡走线（PCB+陶瓷）：50~200 mΩ · 连接器接触电阻：10~50 mΩ · 同轴线缆从ATE到探针卡：100~500 mΩ 加起来就是 160~750 mΩ。比你真正想测的接触电阻还大好几倍。 说白了就是：你想称一条鱼的重量，结果连鱼带水带桶一起称了。桶比鱼重，你称的根本不是鱼。  图：四线开尔文测量的核心——Force回路灌电流，Sense回路测电压，两路独立互不干扰。Sense回路电流≈0，寄生电阻两端没有压降。 四线法救场——Force/Sense分家就解决了 四线开尔文测量的思路贼简单：把"灌电流"和"测电压"分给两对独立的线。 · Force Hi / Force Lo：负责灌电流，有电流流过 · Sense Hi / Sense Lo：只测电压，回路电流几乎为零 因为Sense线的输入阻抗极高（>10 MΩ），流过Sense线的电流接近零。那Sense线上的寄生电阻——管你是50 mΩ还是500 mΩ——两端几乎没有压降。万用表读到的电压，就是接触点两端的真实电压。 然后就是初中学的欧姆定律：R = V / I。V是Sense端测到的电压，I是Force端灌的已知电流（通常1 mA），除一下就得出接触电阻。 �� 狗蛋说："很多人觉得四线法高大上，其实就是个巧妙的物理trick——你测不到的东西，就别让它混进来。Sense回路电流近乎零，线缆电阻就没机会捣乱。产线上最值钱的原理往往就是这么朴素。" 产线实操——不是每颗Die都测，那样太慢了 四线测量虽然准，但慢。每次测量要等Force电流稳定、Sense电压建立，再采样，一套下来50~200 μs。如果每颗Die都测10根关键针，每片晶圆多花0.5~2秒。1000颗Die的晶圆可能是三十秒量级的额外时间。在产线，时间就是钱。 所以产线上的做法是抽样：每50颗Die测一次，每次只测关键的电源针（VDD/VSS等）。 给你看一段产线程序的核心逻辑——注意这是 Python 概念的示意代码，真实ATE的延时由硬件定序器（Sequencer）的精确计数器（如 wait_delay()）执行，不依赖操作系统调度： def kelvin_check(): # 1 mA 测试电流 pmu.force_current(0.001) # 等 100 μs 稳定（真实ATE用硬件定时器，非time.sleep） # time.sleep() 在Python中单位是秒，且受OS调度影响无法精准到μs级 time.sleep(0.0001) # 测Sense电压 v_sense = pmu.measure_voltage_4wire(integration_time_us=50) # 关电流 pmu.force_current(0.0) # 算电阻 r_contact = v_sense / 0.001 return r_contact 简单得让人怀疑。但产线最怕的就是这种"看起来简单"的东西——参数一设错，满地都是坑。
阈值体系——三色预警帮你区分正常磨损和异常失效 产线上一般建三级阈值。注意：以下数值适用于传统悬臂针（Cantilever）和垂直针（Vertical），先进 MEMS 探针需大幅收紧：

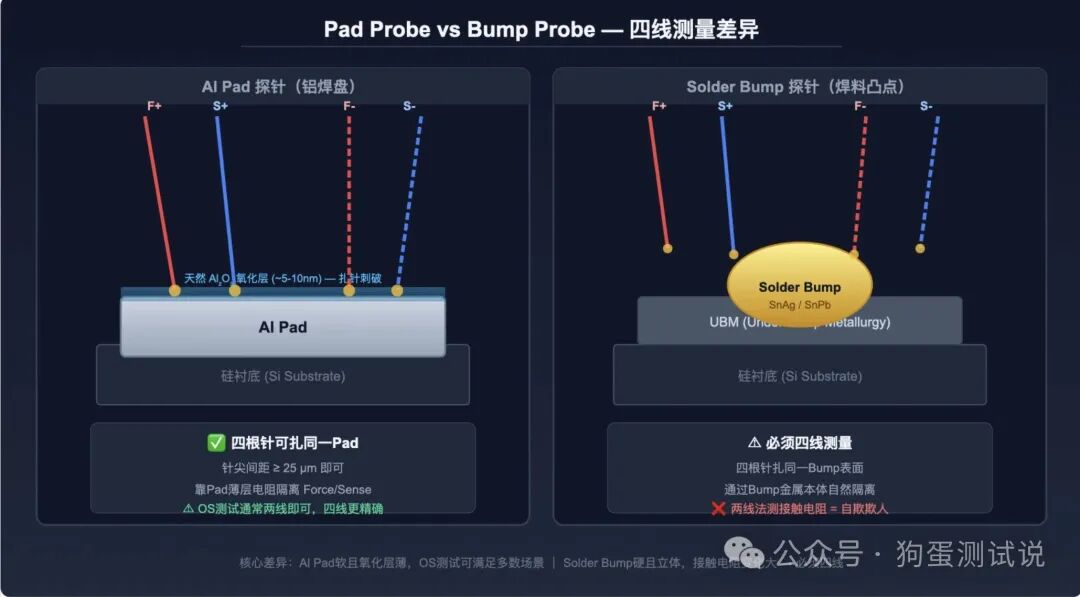

为什么 MEMS 探针必须收紧？先进工艺的高速信号（HBM3、PCIe 6.0）对信号完整性极其敏感——500 mΩ 的接触电阻在高频下会产生严重的反射和抖动（Jitter），高速时钟信号直接拿不到有效采样窗口。悬臂针跑 1~2Ω 还能工作，MEMS 针 300 mΩ 就已经是信号完整性灾难了。 但切记四点： 1. 阈值不是绝对的，需按芯片品类定制——大功率模拟芯片和高速数字芯片对接触电阻的容忍度差一个数量级。产线标准做法是按 Product Specific 设定，而非一刀切用 200/500 mΩ。 2. 基线漂移：新针前1000次扎针，接触电阻会从低爬升再稳定——这叫"跑合"阶段，不是故障。别刚换上针就设200 mΩ预警，不然半夜电话响不停。 3. 多针综合判断：一根针超标可能是偶然污染，两根以上关键针同时预警才是探针卡磨损的铁证。 4. 看趋势，别看单点：用EWMA（指数加权移动平均）跟踪趋势比单次阈值靠谱得多。单点噪声容易误报，趋势线的斜率才是判断探针卡氧化的科学手段。 �� 狗蛋说："阈值不是设了就完事了。我见过有人把停机阈值设成1Ω，说'留点余量'。结果接触电阻爬到800 mΩ的时候，信号完整性已经崩了，良率掉了8个点都没触发报警。阈值设得太宽松，还不如不设。" 狗蛋的血泪经验——三个最常见的翻车现场 翻车①：Force电流选太大 "你100 mA灌进去，针尖都红了，测的是接触电阻还是发热电阻？薄铝pad直接烧穿，还测个毛。"——狗蛋原话 CP测试典型电流：0.5~5 mA。目标让Sense端压降在1~50 mV之间。 翻车②：Sense针没扎进去 "Sense针没扎牢，万用表高阻输入悬空漂移，读数起飞，测出负电阻。你还不如去问算命先生。" 物理检查：扎针后用OS测试确认Sense回路通畅。 翻车③：校准没做就开跑 不做Short Cal，系统残留偏置（热电势、放大器失调）全进读数。测10 mΩ的东西，误差能到50%。 狗蛋的规矩：先归零，再扎针。每次换针卡后必做Offset Calibration。 此外还有一条产线金律：永远保留Open判据。如果接触电阻>5Ω（具体值看pad/bump尺寸），直接判Open/Skip，不跑后续测试。接触都坏了还测功能？浪费时间。  图：左图为Al Pad探针（Force/Sense可扎同一pad，靠薄层电阻隔离），右图为Solder Bump探针（必须四线，OS测试也必须四线）。 Pad Probe vs Bump Probe——什么时候必须上四线 · Al Pad（铝焊盘）：铝表面有天然氧化层，针扎进去就破了，接触比较稳定。OS测试通常够用，四线非必需但如果探针卡老了，加一个四线监控能救命。 · Solder Bump（焊料凸点）：必须四线。凸点硬、表面不平，接触电阻受压力/角度/氧化程度影响大，变化范围300 mΩ~1Ω。两线法根本分不清是接触问题还是线缆问题。 狗蛋的铁律： 凡是Bump Probe，连OS测试都必须四线。省那50 μs省不出一个良率点。 最后总结——狗蛋的三条规矩 我在产线挂了三年，总结了三句没人写在spec上的话： 1. 先归零，再扎针——每次换针卡后做Short Cal，扣掉系统偏置 2. 每1000次看一眼Consumable——针尖钝了看显微镜就知道，不等spec上的寿命 3. 永远留个Open判据——接触坏了直接标废，省下测试时间给好Die 四线法不是万能药。电流选不对、针没扎好、校准没做，照样翻车。但产线不看你会多少物理原理，只看你能不能把货交出去。 芯片测试入行15年，我踩过最深的3个坑，全是真金白银换来的教训。 |
