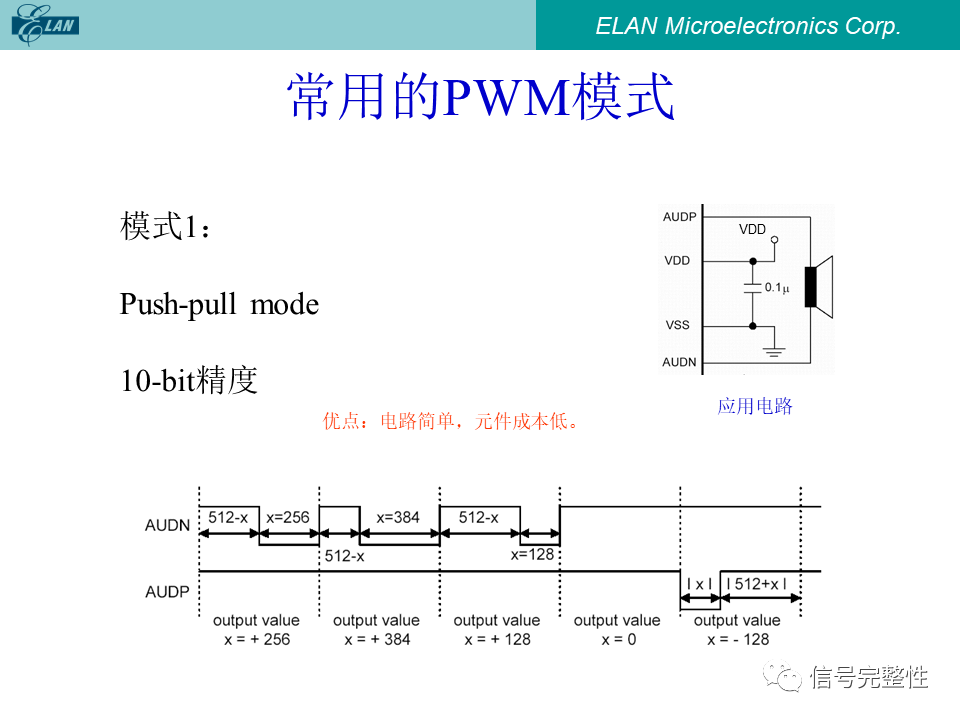

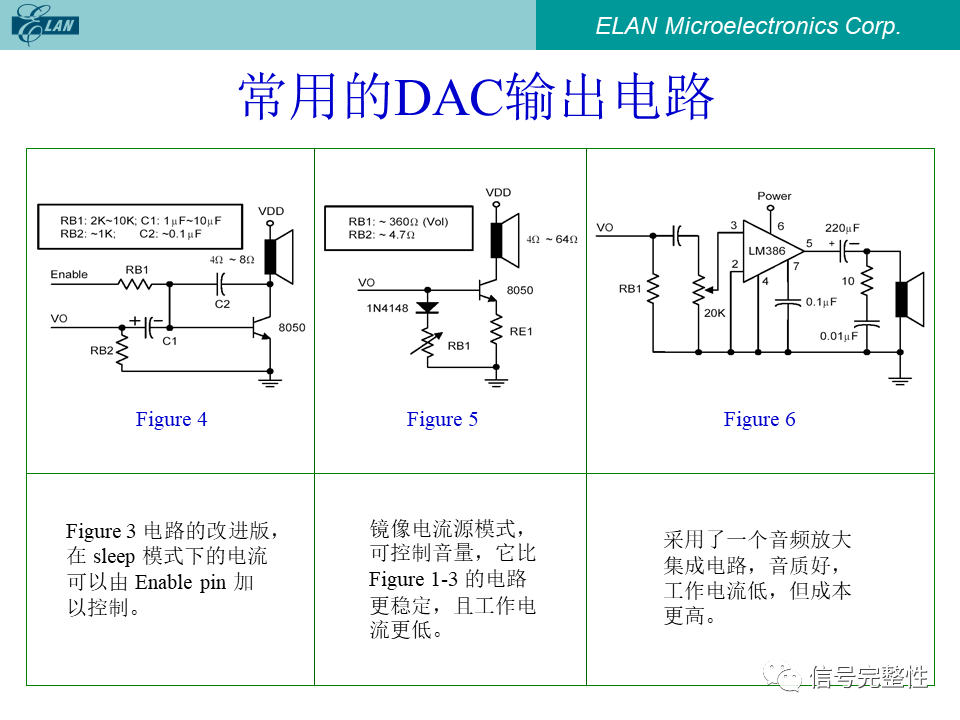

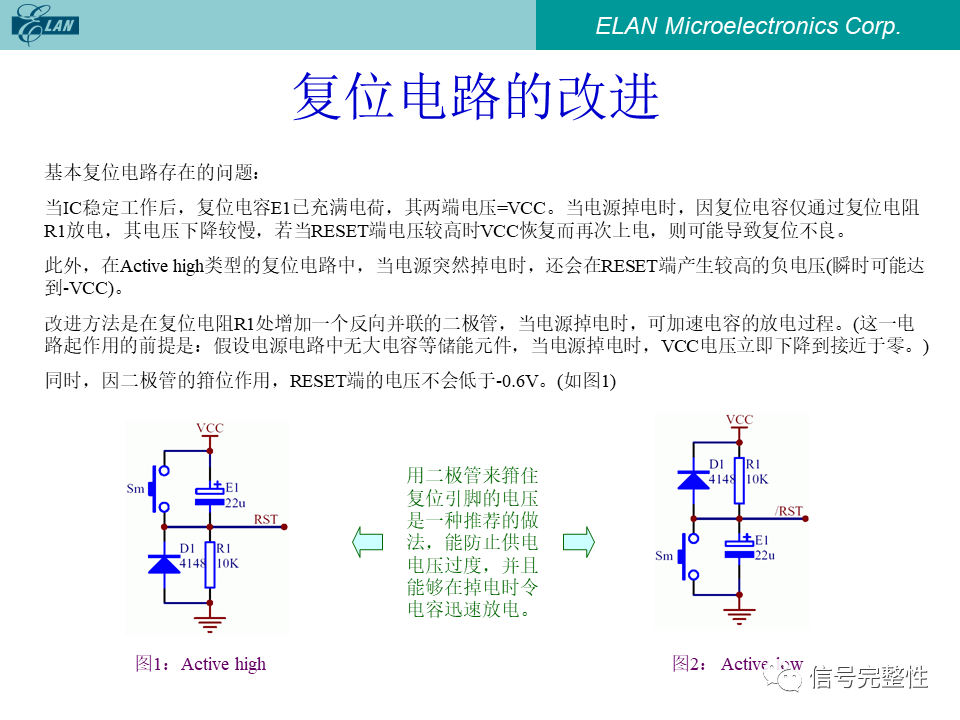

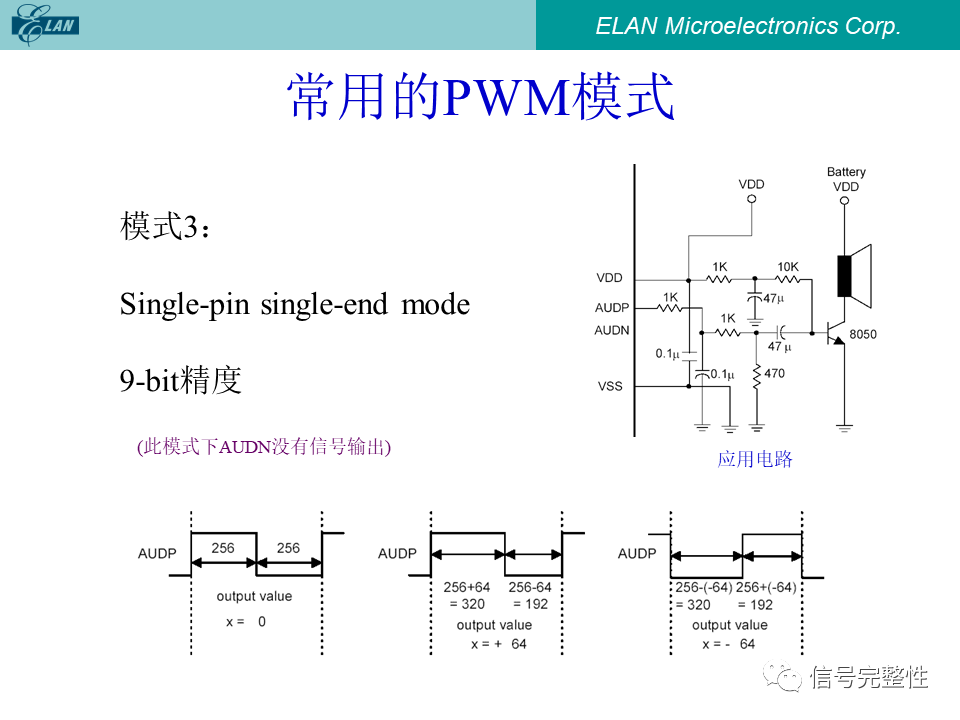

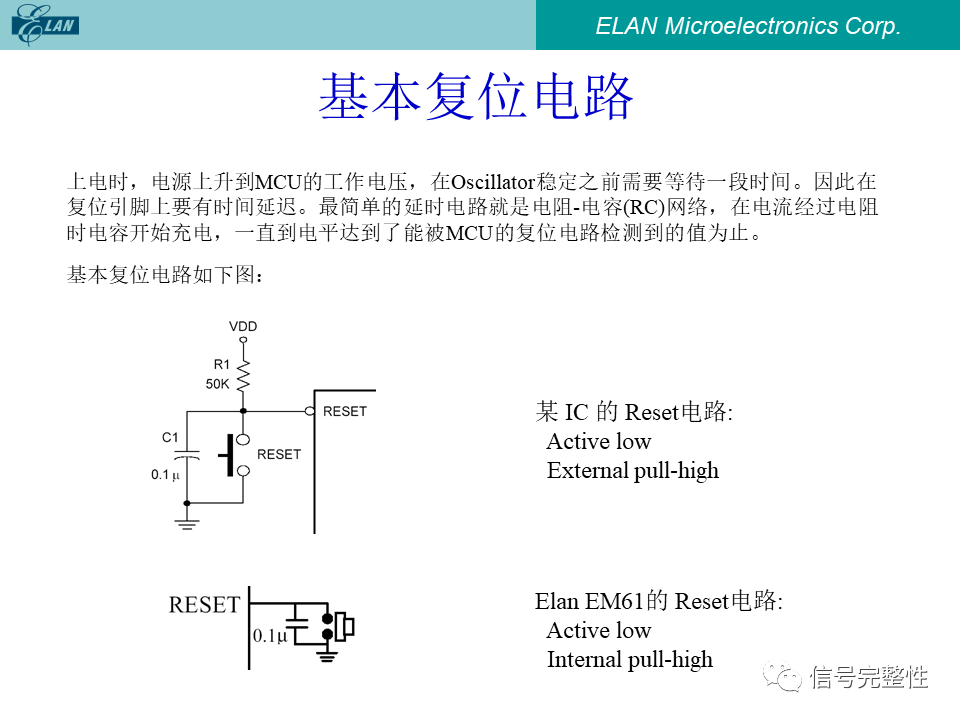

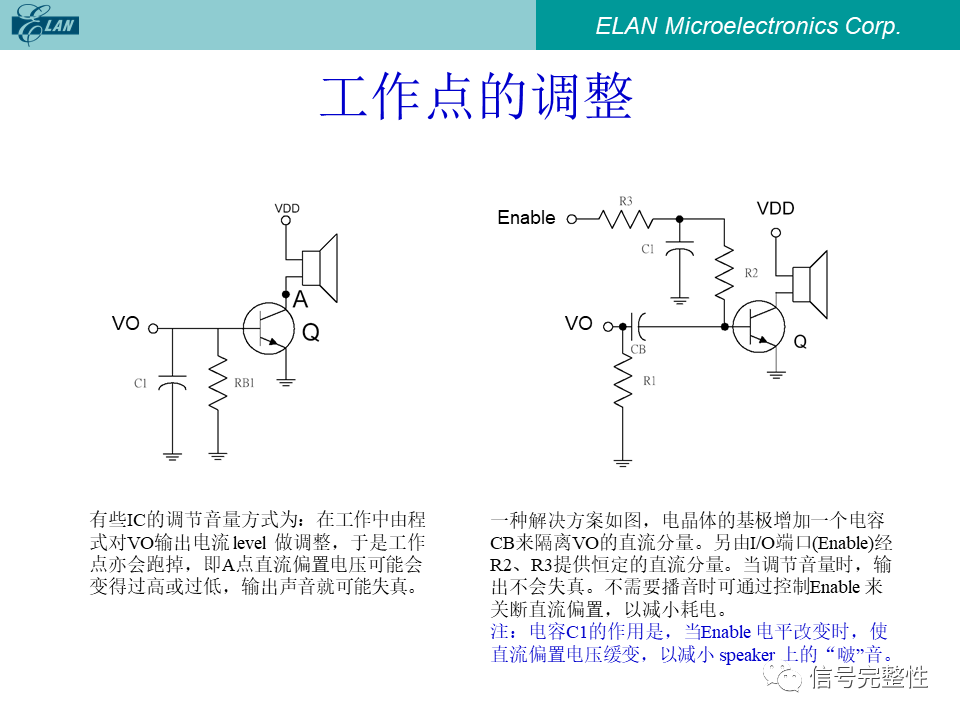

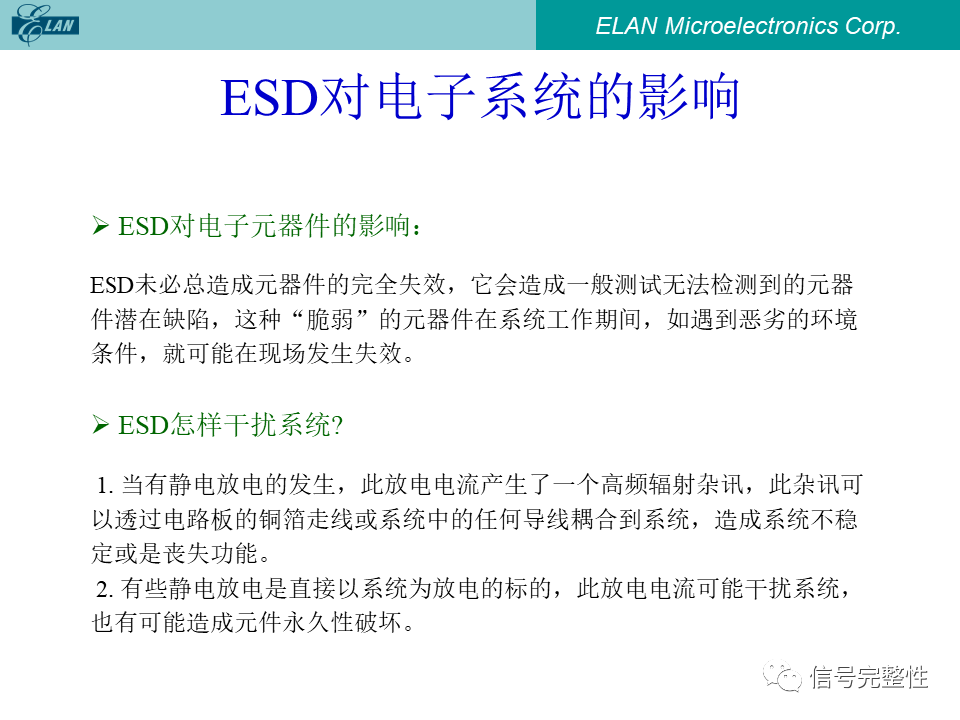

详解芯片内部各个电路结构(3)
时间:
2023-10-24 20:37
来源:
ELAN 信号完整性
作者:
ictest8_edit
点击:
次
共6页:
上一页
1
2
3
4
5
6
下一页
顶一下
(0)
0%
踩一下
(0)
0%
