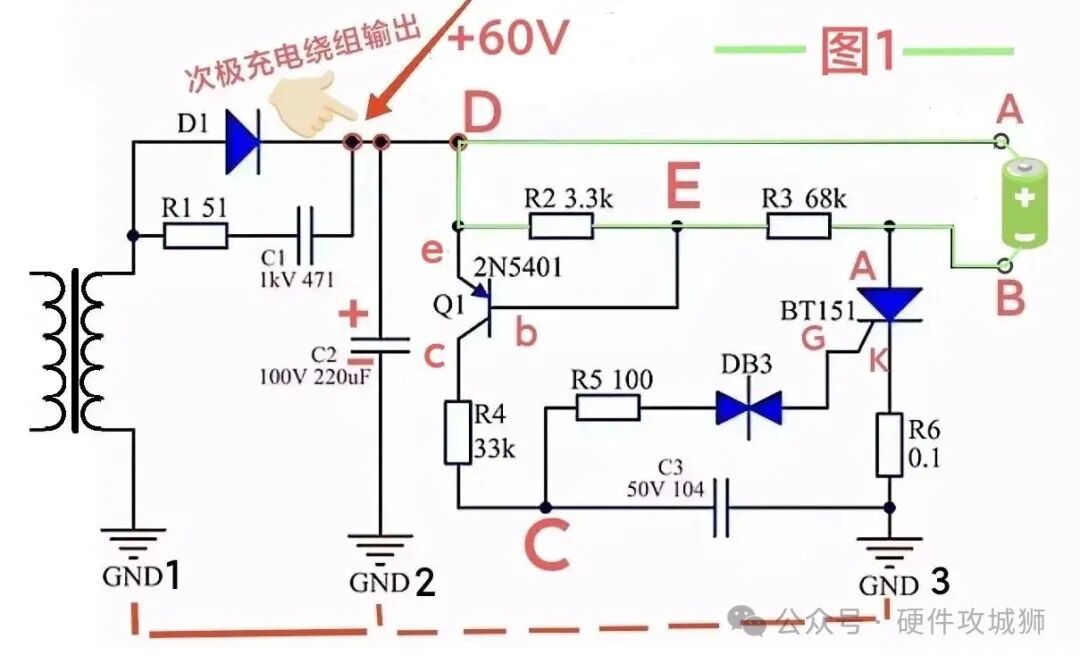

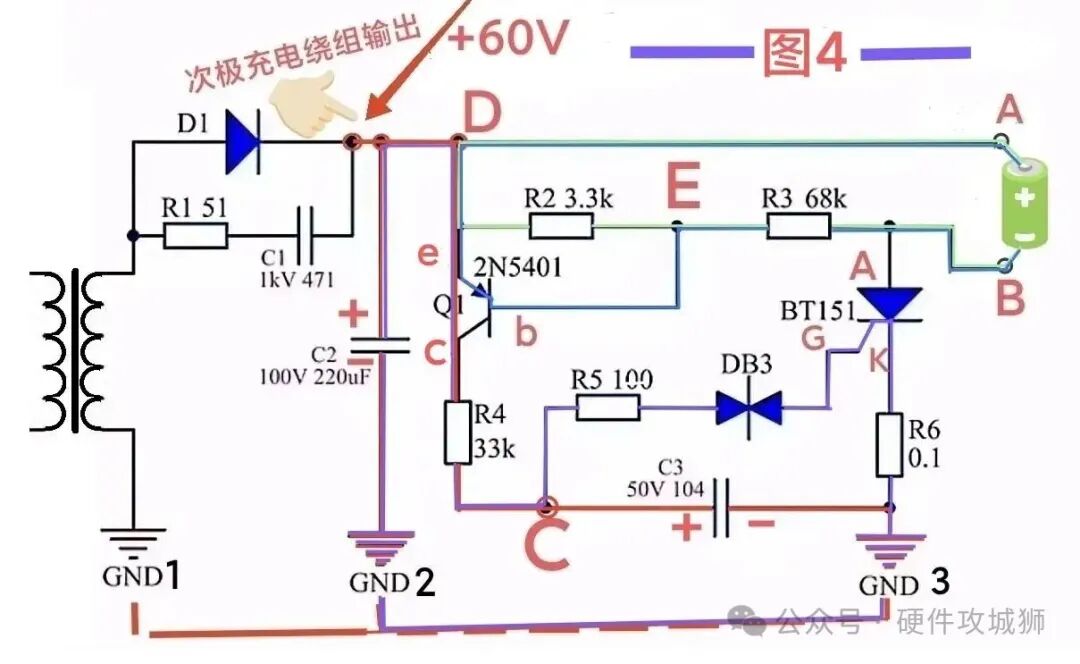

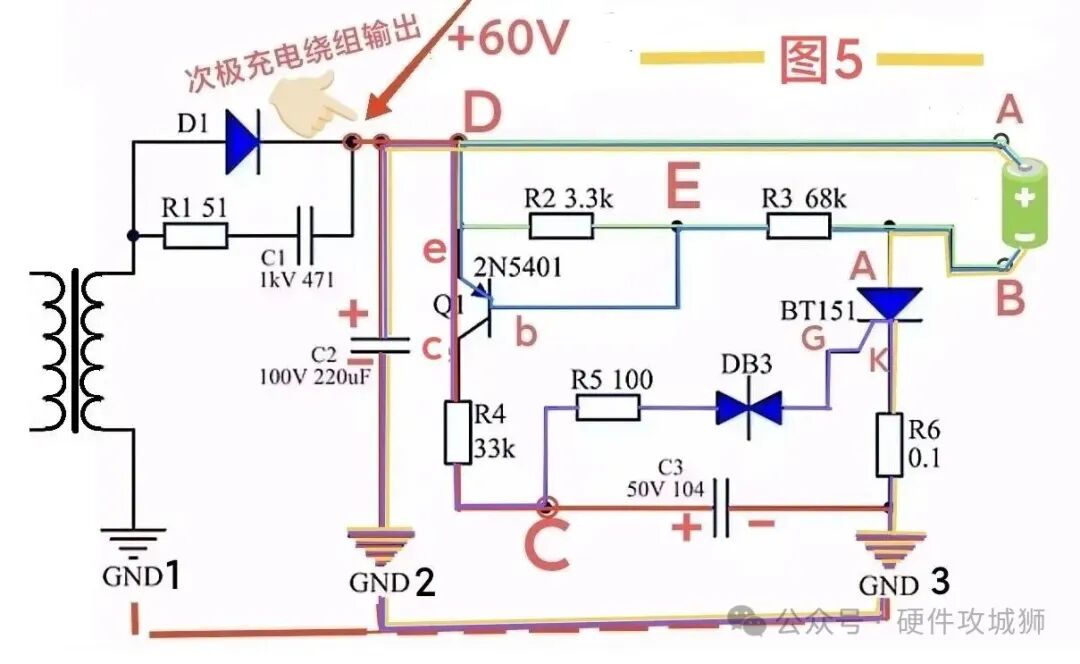

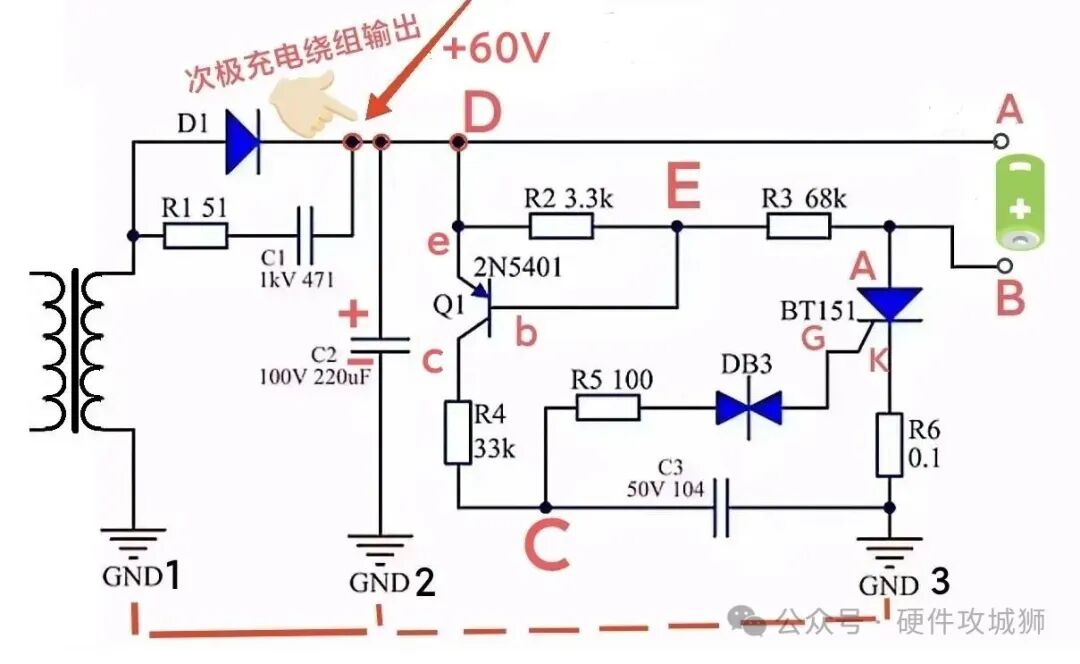

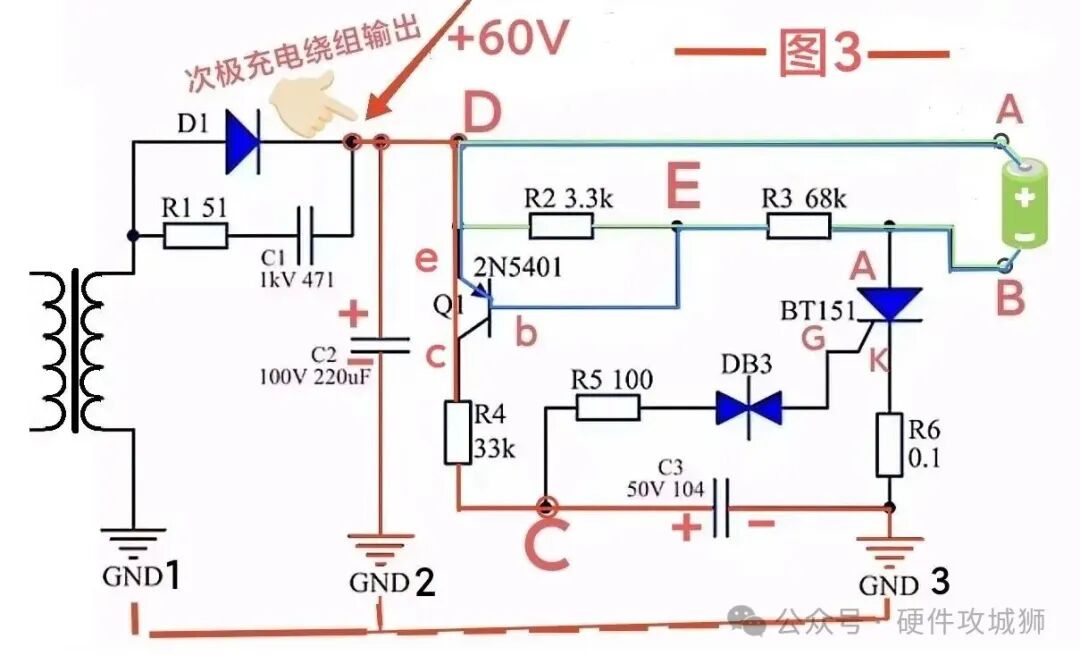

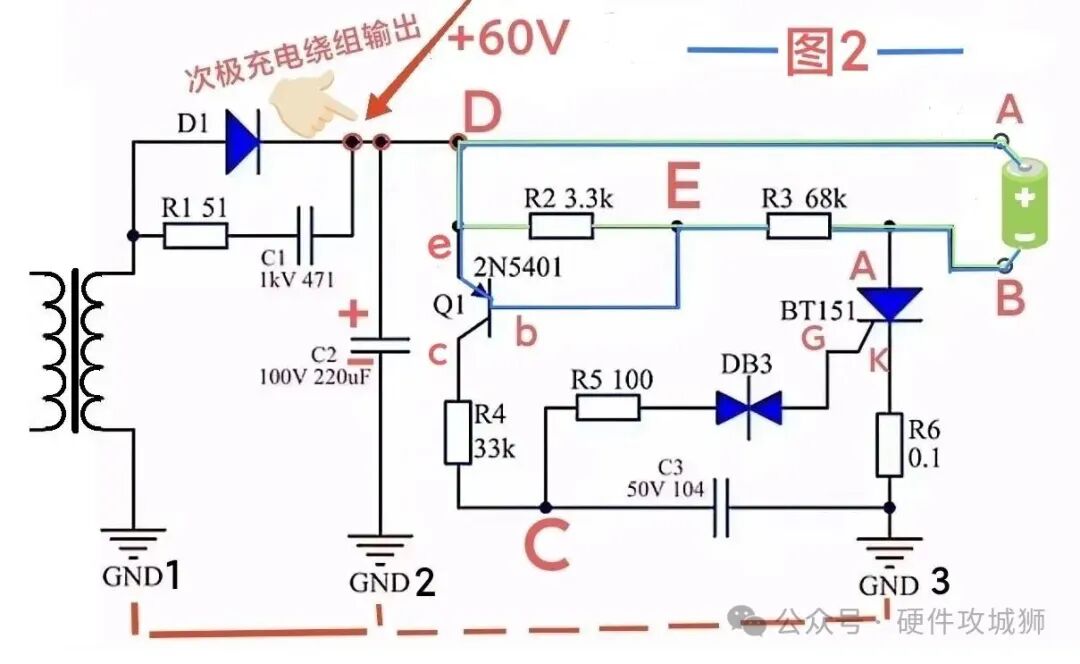

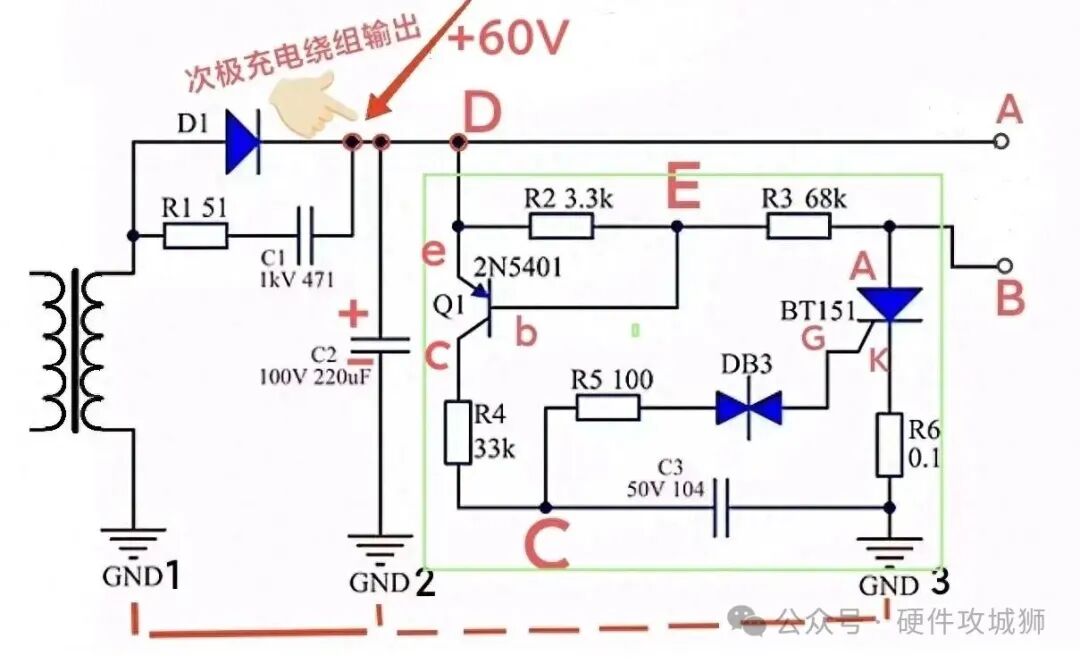

 用电动自行车充电器电路的充电绕组输出部分电路，其中包含防反接电路。来一步一步来图示防反接功能的实现过程。 当充电器上电正常工作后，次极充电绕组经D1、C2滤波在电容C2上形成平滑稳定的+60V直流电。但由于防反接电路的存在(绿色方框内)，在没有接电池、电池严重亏电或电池接反，输出端A、B两点是测量不到电压的。只有把电池的正极接A点，电池的负极接B点，并且电池的电压不能低于15V(这里假设PNP三极管的Ueb导通阈值电压为0.7V，电池电压>0.7*71.3/3.3=15.12424242)。A、B两端才有正常输出。 下面具体看电池正确接入后，电路防反接功能的实现过程:  绿线所示，首先，电池的正极、A点、D点、R2、R3、B点回到电池的负极，由于串联分压在D、E两点的电压差＞Q1 PNP三极管的Ueb导通阈值电压(实际要查元件技术手册)， Q1PNP三极管的发射极、基极间导通。  蓝线所示，电池的正极、A点、D点、 Q1 PNP三极管的发射极、基极、R2、R3、B点回到电池的负极，形成Q1 PNP三极管的发射极、基极电流回路，使Q1 PNP三极管的发射极、集电极导通。  红线所示，滤波电容C2的正极、D点、Q1 PNP三极管的发射极、集电极、R4、C3、GND3、GND2，回到滤波电容C2的负极，形成电流回路给C3电容充电，C3电容上的逐渐上升，当C3电容上的电压达到DB3双向触发二极管的导通阈值电压，DB3双向触发二极管会导通。  紫线所示，滤波电容C2的正极、D点、Q1 PNP三极管的发射极、集电极、R4、R5、DB3、BT151的G极(参考极)、K极(阴极)、R6、GND3、GND2，回到滤波电容C2的负极，形成电流回路，触发BT151单向可控硅导通。  黄色线所示，滤波电容C2的正极、D点、A点、电池的正极、电池的负极、B点、BT151单向可控硅、R6、GND3、GND2，回到滤波电容C2的负极，形成最终电池充电电流回路，给电池充电。 ********************************************* 再来看看电池反接后的情形:电池正极、B点R3、R2、D点、A点、电池负极，虽能形成电流回路，但由于串联分压，使E点电压高于D点电压，逐使Q1 PNP三极管的基极电位高于发射极电位，发射结反偏，Q1 PNP三极管的发射极、集电极不能导通，后续就没有导通，形成电流回路的条件了。  |
