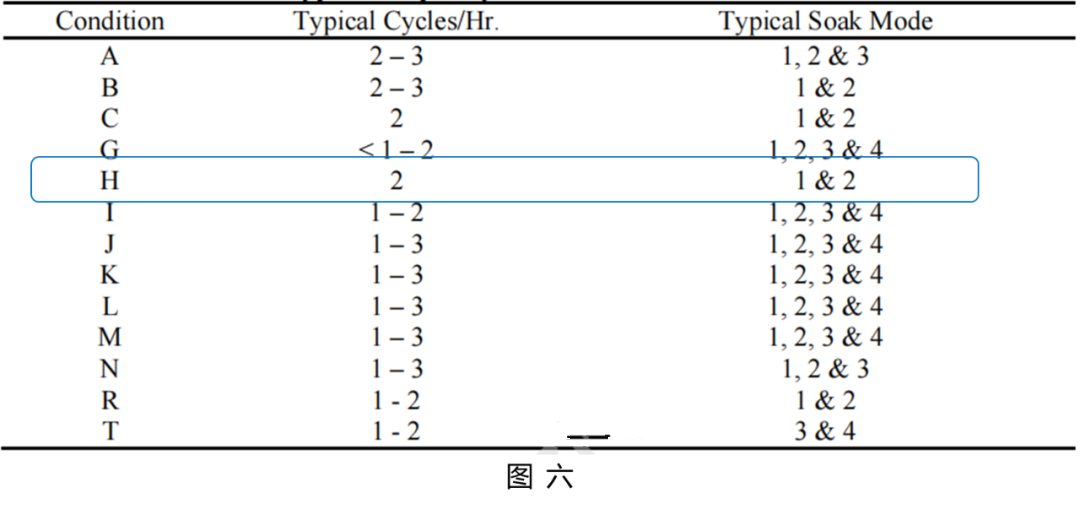

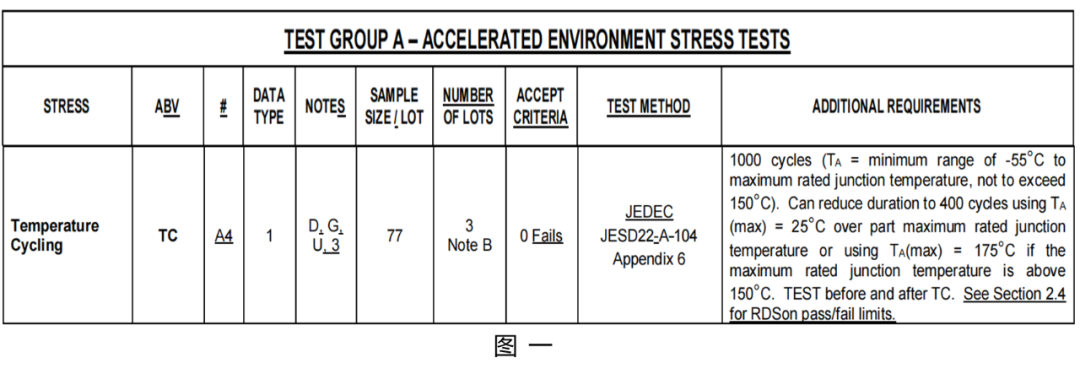

 AEC-Q101 标准之TC解读TC( Temperature Cycling )高温循环测试意义在于证实极高温度，极低温度和高温与低温交替作用时，机械应力对于器件焊接性能的作用，标准AEC-Q101-E 中 TC测试条件见图一，参考依据的文件是JESD22 A-104 。其中NOTE D明确了 TC 是破坏性实验，执行 TC 后的材料不可以再用做其他性能确认或使用。  最新JESD22A-104F版本中，试验过程中，对装置所经受的极限高温、极限低温选择、高温低温保温时间和升降温速率等都提出了明确的要求，其TC温度曲线如图二所示。  实验高温低温的选择： 根据设备所能经受的极限高低温度来选择不同的试验条件，如果我司TVS设备能够满足-55°低温、+150°高温的应用环境，那么在TC试验中就选择图三条件H。  高低温保温时间的选择： 高温状态下低温状态下保温时间愈长，设备所受应力愈大，JESD22 A-104标准如图四所示对于焊接疲劳和蠕变测试需进行验证的封装元件来说，保温模式建议采用2,3,4，一般元器件选择方式1。  单位时间内温循次数的选择： 如图五，典型的温循次数要求一个小时内完成1~3个循环，循环次数越多越易失效，其典型失效模式是疲劳和分层。  单位时间内温循次数的选择： 如图六，针对执行-55°~+150°温循的典型温循次数推荐一个小时内完成2个循环，高低温保温模式可以选择1分钟或者5分钟。  实验高低温变化速率的选择： 升降温速率选取是建立在适当焊点疲劳测试与循环测试效率权衡基础上。•互连焊点疲劳目的试验时，图七所示为典型温变速率需要10~14°/min。  总结如下，TC(Temperature Cycling )高低温循环测试其共有五个维度的要求：  |
